У Єкатеринбурзі останній плівковий кінопроектор замінений на цифровий. Механіків вже готують до думки про пошук роботи, а самі вони кажуть, що ностальгія по живому показу все одно залишиться. Як це пов’язано з супутниковою антеною? Тепер кіно можна буде транслювати прямо з мережі інтернет, а для прийому дуже вигідно користуватися саме тарілкою. Правда, знадобиться і ще один канал для завантаження даних, але в цілому вигоди очевидні: немає старіючих стрічок, немає потреби щось купувати фізично – права доступу дає кінокомпанія. Яку придбати супутникову антену, щоб і в Карельської тайзі не відчувати себе відірваним від світу?
Супутникове телебачення та інтернет
Якщо збираєтеся купити пакет Триколор ТВ, то питання про те, яку придбати супутникову антену, можете відкласти на потім. Російський провайдер відразу ж включає в поставку все необхідне обладнання. Будьте готові до того, що телевізор повинен підтримувати читання карт захисту платних каналів. Зазвичай роз’єм на бічній грані. Але частіше ресивер йде окремо, а вже він-то знає, як поводитися з картами захисту.
Супутникова антена для ТБ та Інтернету
Строго кажучи, діаметр супутникової антени залежить від віддаленості супутника. Всі вони знаходяться на круговій орбіті над екватором, і в силу цього ті, що нижче до горизонту, розташовані від супутникової антени трохи далі. Крім того потовщується зріз шару атмосфери на шляху хвилі, що також не кращим чином впливає на якість прийому. В силу цього перший критерій, на який ми рекомендуємо звертати увагу при вирішенні питання, яку краще придбати супутникову антену, це кут піднесення космічного апарату над горизонтом. (Див. також: Як встановити супутникову антену самостійно)
Ми бачили багато плутаних статей про те, який діаметр потрібно вибрати, але не знайшли там самого головного – пояснення результату. А насправді все просто:
В будь-якій точці Земної кулі відстань від супутника до антени залежить лише від одного параметра: азимута космічного апарату.
Пояснимо. Земля майже кулястої форми. Фахівці називають цю грушу геоидом, але ми приймаємо спрощено, що вона схожа на м’яч. Зрозуміло, відстань трохи залежить від того, в низині або на горі ведеться прийом, але в загальному скрізь умови досить схожі. Тепер згадаємо, що тарілки поза залежності від конструкції бувають діаметром від 60 до 120 см, і все стане зрозуміло. Чим нижче висить супутник над горизонтом, тим більше потрібна антена, щоб зловити мовлення. Ось інше питання, як ця закономірність змінюється з варіаціями азимута.
Невелика супутникова антена
Ми поговоримо про це трохи нижче, а поки що нагадаємо, що діаметр супутникової антени буде також залежати від потужності транспондера космічного апарату. Наприклад, для французького провайдера Eutelsat, це 135 Вт на діапазоні Ku. А супутники, запущені в минулому столітті, мають у півтора рази більш низьку потужність. Наприклад, 70 Вт. Таким чином, при виборі діаметра супутникової антени орієнтуйтеся не тільки на близькість положення космічного апарату до горизонту, але і знайдіть докладні технічні дані на систему передачі.
Ось цими двома факторами та вибирається в реальності діаметр супутникової антени. На деяких сайтах вже все прораховано, вміщуються таблиці з рекомендованими параметрами тарілок (ніде немає менше 90 см). Ми ж пропонуємо свої міркування на цей рахунок. Очевидно, що космічні апарати, що знаходяться прямо на півдні швидше за все можна ловити на тарілки діаметром 60 см. Що стосується слабких транспондерів і низьких положень літального апарату, то рекомендується брати 120 см. А де ж той край, коли згодиться тарілка на 90 см?
Площа антени, а саме від неї залежить сигнал, що змінюється пропорційно квадрату діаметра. Отже, тарілки на 60, 90 і 120 см відрізняються один від одного потужністю прийнятого сигналу, як 1:2:4. Сигнал транспондера також падає з віддаленням від космічного апарату за квадратичним законом (має місце бути щільність розподілу потужності по поверхні, близької до сферичної). Від Москви до супутника Eutelsat 36E (азимут 182,06 градуси) приблизно 38935 км, а до Ямал 201 90E (азимут 122,55 градуси) вже понад 40410. Різниця у відсотках становить 3,8%, а про потужності за рахунок затухання з відстанню приблизно 14,5%. Очевидно, що це не ті рази, які нам дає відмінність у діаметрі між 60, 90 і 120 див. Тому залишається припустити, що запас береться на загасання в атмосфері і малу потужність транспондера. (Див. також: Яку антену купити для дачі)
Супутникова антена з середнім діаметром тарілки
Припустимо, що при знаходженні строго на півдні нас влаштовує тарілка діаметром 60 см, тоді, якщо знехтувати кількома відсотками різниці дальності орбіти від обраної точки Земної кулі і кривизною геоїда на такій малій площі, товщина атмосфери буде змінюватися майже лінійно. Тобто діаметр 90 см знадобиться при азимут 135 або 225 градусів. Що стосується потужності, то припустимо, що тарілки розраховувалися на 135 Вт, тоді збільшення площі в рахунок падіння потужності транспондера буде лінійно залежати. Причому в інтервалі від 70 до 135 Вт.
Це майже голі цифри, але вони спираються на дані супутників Eutelsat. Тобто для 100 Вт, якщо супутник знаходиться на півдні, то потрібно брати половину між 60 і 120, тобто 90 див. Ще більш надійний спосіб в цьому плані зателефонувати провайдеру. Тим не менш, ми схильні вважати, що їм ніколи вести розрахунок. Просто дослідно перевірили дані для всіх типів тарілок і комплектують відповідними свої набори. Складно? Тоді варто придбати антени Триколор ТВ в комплекті.
Про вибір конвертерів на супутникову антену
Ось які параметри потрібно враховувати, коли доводиться купити конвертер для супутникової антени:

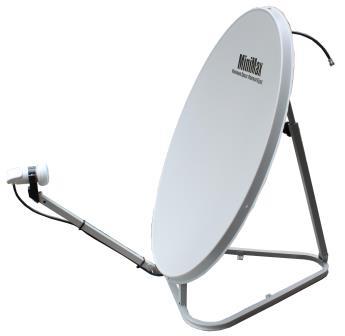

Супутникова антена з конвертером
Схемотехніка конвертерів є майже таємницею, жодна корпорація не хоче говорити, що саме знаходиться всередині. Відомо лише, що кожен діапазон у свою чергу розбивається на більш дрібні відрізки, кожен з яких вже приймається і розшифровується. Одночасно можливий прийом лише з одного супутника, і цього більшості людей достатньо. Для нас важливо те, що будь конвертер поєднується з будь тарілкою, хоча є один невеликий нюанс — варіанти для офсетної антени злегка відрізняються формою вхідного розтруба (те місце, куди надітий пластиковий ковпак).
В іншому ніяких обмежень немає, і навіть любителі ловлять передачі на кришку від відра. Це на заміну тарілці. А ось робити своїми руками конвертери поки що не навчилися. У цьому сенсі ми б рекомендували не хвилювати. При установці офсетної антени потрібно розуміти, що реальні кута правильного напрямку будуть відрізнятися від розрахункових.
Зазвичай потрібно коригувати піднесення над горизонтом. Це тому, що конвертер зміщений відносно точки фокуса параболоїда (тарілки). Відмінність зазвичай пропорційно куту зсуву, який можна дізнатися з паспорта на покупку. Нарешті, хороша офсетний антена тим, що не потрібно її високо задирати. Це полегшує монтаж на стіну.
Якщо говорити більш поглиблено, то рівень сигналу на офсетної антени буде трохи більше, тому що напрямок максимуму прийому не затінене конвертером, і, навпаки, вже значно нижче, тому що напрямок осі симетрії поверхні обертання не збігається з точкою видимості супутника. У першому випадку різниця настільки невелика, що не варто його брати всерйоз під увагу. А ось другий фактор вже більш вагомий і залежить від косинуса кута зсуву конвертера щодо перпендикуляра. Тобто, чим більше віддалення від центру тарілки, тим гірше. Зрозуміло, ця цифра злегка наближена, але нею цілком можна керуватися.

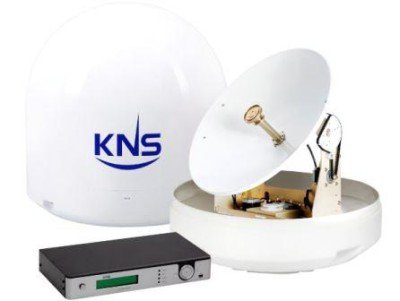

З іншого боку, якщо за допомогою мультіфіда на тарілку поставлена ціла флотилія конвертерів, то ця різниця згладжується. Але ми сумніваємося, що офсетна антена може приймати краще, ніж звичайна. Будьте уважні, іноді в магазині продають дзеркала без конвертерів, як наприклад, антена супутникова Lumax-0.6. Це просто дзеркало зі сталі, до нього навіть не поставляється кронштейн для кріплення на стіну. Для рухомих об’єктів продаються спеціальні супутникові антени, які через сервісний двигун відстежують переміщення транспорту і відпрацьовують всі кути так, щоб постійно дивитися в потрібну точку небосхилу. Ми сумніваємося, що хтось захоче купити антену для Триколор ТВ з подібних, але якщо виникне бажання, шукайте, наприклад, Intellian i6.
Ще один момент, яким задаються новачки, це налаштування. Початківцям все це здається таємничим, а насправді нічого складного немає. Ось тільки професійний прилад для виконання наведення може коштувати, наприклад, 14500 рублів. Не кожен захоче викласти таку суму. У цьому випадку орієнтуйтеся (з гайковим ключем у руках) на меню телевізора або самого ресівера (це зазвичай просто ящик, тому морально налаштовуйтеся на свого кращого друга, не рахуючи дивана).
Якщо в телевізорі не є вбудованою плати, то потрібно купити тюнер для супутникової антени. Це прилад, який розшифровує цифрову інформацію і перетворить у формат, придатний для відображення телевізором. Зазвичай вихід низькочастотний. Це може бути «тюльпан», HDMI або що-небудь ще.
