Зміст:
- Модеми для зв’язку по Wi Fi
- Антени для модемів 3G
Вся зв’язок працює в лінійній поляризації. Будь то модем або мобільний телефон, різниці мало. Отже, і антени будуть одні і ті ж. Головне – знати частоту сигналу, саме від неї залежать геометричні розміри пристрою. Що стосується хвильового опору, то це 50 Ом для будь-якого виду зв’язку – маються на увазі аматорські технічні рішення. Насправді підійдуть досить універсальні антени, тому для будинку можна спробувати зробити що-небудь своїми руками. Це насправді просто. Давайте подивимося, яку антену купити для модему.
Модеми для зв’язку по Wi Fi
Точка доступу є прекрасним рішенням. А взагалі через маршрутизатор у деяких провайдерів можна завести цілу сітку комп’ютерів (ну, або з шлюзом). Це тільки якщо з’єднання не приватне. Але і в цьому випадку з’єднати пару комп’ютером можна все тим же Wi Fi працює відмінно, але не забувайте, що будь-які бездротові протоколи шкодять здоров’ю. Точка доступу, поставлена у кого-небудь на балконі, є відмінним рішенням: і потужність нікому не зашкодить, і видно все. Одна проблема: як зловити. Ось тут і виникає проблема з антеною:
Модем з роздачею Інтернету
- Звичайний штир Wi Fi — ми нікого не хочемо засмучувати — випромінює у всі напрямки, та це просто узгоджений шматок дроту, який красиво оформлений. Що можна з ним зробити, якщо не хоче працювати? По-перше, подовжити ніхто не забороняє. Зазвичай використовується хвильовий вібратор. Його довжина знаходиться з виразу C / f , де С – швидкість світла 299792458, f – частота в Гц, і дорівнює довжині хвилі. Для Wi Fi на 2,4 ГГц отримаємо приблизно наступне 299792458 / 2450000000 = 12,23 див. Що буде, якщо збільшити антену до 5/8 довжини хвилі? Зросте після прикладання білої тканини потужність на прийом, розподіл струмів буде трохи іншим, але для нас це важливо! У описуваного штиря будуть такі властивості:
Основа під антену
- Кращою антеною з тих, що можна дістати або зробити своїми руками вважається біквадратічнимі Харченко. Його порівнювали з вібраторами і J-антеною в результаті чого отримані цифри говорили самі за себе, але! У биквадрата Харченко яскраво виражені спрямовані властивості. Можна забезпечити як один головний пелюсток, так і два рознесені по азимуту 180 градусів. І той, і інший випадок в деяких ситуаціях буде дуже доречний. Проектування биквадрата ми вже присвятили не один огляд, а де її придбати? Ми вважаємо, що ніде. Купити антену для модему цього типу майже неможливо. Ми вважаємо, що попиту немає, тому що інтернет повний оглядів, як зробити таку своїми руками.
- Полоскова решітки часто називають патчами. Це не зовсім так, але ми не будемо вдаватися в подробиці. Найголовніше, що купуючи антену у заводу, ми можемо вибрати властивості. Наприклад, у продажу є дві схожі AX-2418P і AX-2415PS60, у яких вдвічі відрізняється ширина пелюстки діаграми спрямованості. Пояснюємо, що це означає охоплення території. Наприклад, точка доступу стоїть на підвіконні одного геймера, а команда живе навпроти. Тоді вимірюєте охоплення в градусах, якщо виходить 30, то берете першу, якщо 60 – другу. Посилення в останньому випадку, ясна річ скоротиться. Можна зробити патч своїми руками? Ми вважаємо, що розібравши один з виробів цього заводу, цілком можна скопіювати його. Наскільки це законно, думайте самі.

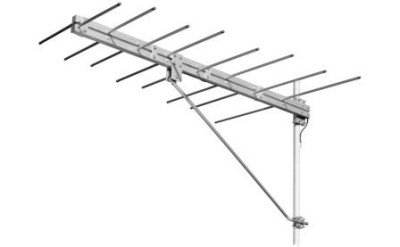

Логоперіодична антена
- Для модемів продаються хвильові канали, можна дістати і логопериодические антени, напевно. Плюс тут з’являється при зв’язку на великі відстані. Ось тільки потрібна пряма видимість. Дальність може вимірюватися кілометрами, якщо точно націлити антену. У цьому випадку теж можна грати по мережі або просто обмінюватися файлами.
Зі сказаного повинне бути зрозуміло, що купити штир для антени буде не кращою ідеєю, тому що своїми руками можна зробити штуковину набагато краще. А саме: створити з кабелю вібратор на 5/8 довжини хвилі. Як це зробити, має бути зрозуміло з прочитаного. Намагайтеся не брати приблизні цифри. Огляньте паспорт свого обладнання, точно заведіть в калькулятор частоту. Потім створіть своїми руками антену для модему на основі 50-омного кабелю, знявши оплетку на вказану довжину і прилаштувавши роз’єм. (Див. також: Яку антену купити для рації)
З сказаного може скластися враження, що ненаправлені антени нікому не потрібні. Це не так. У деяких випадках доводиться передавати в будь-яких напрямках. Використовуйте тоді J-антену. Для цього діапазону її рідко застосовують, і скаржаться, що важко узгодити, але при всьому іншому виходить виграш відсотків на 15 щодо звичайного штиря. Калькулятор для розрахунку J-антени тут http://allcalc.ru/node/330.
J-антена
Перед покупкою уважно подивіться, на яку частоту спроектовано пристрій. Наприклад, зазначені вище варіанти підходять для Wi-Fi 2,4 ГГц. Але ж існують в природі та інші модеми, працюючі на 5 ГГц. В цьому випадку застосувати можна згадані антени, але результат буде загадково-непередбачуваним. До речі, у цієї ж фірми є вироби і 5 ГГц. Загалом, дивіться уважно.
Антени для модемів 3G
Творці стільникових телефонів намагаються секретничати, але насправді всередині знаходяться ті ж полоскова антени. Інших варіантів просто немає. А насправді стільниковий зв’язок можна ловити майже на що завгодно. Це і вібратори, і антени Харченко, і хвильові канали, і логопериодические антени. Від телебачення відрізняється тільки установка. Потрібно буде повернути по осі на 90 градусів. Тобто завалити антену на бік, щоб директори (або рамка) стали вертикально.
Напевно підійдуть і патчі, але проблема в іншому – як прилаштувати антену до 3G модему. Насправді будинки-то творити можна що завгодно, а на роботі краще використовувати Wi-Fi. До речі, і той, і інший протокол шкідливі для людського організму, бо частоти добре поглинаються водою з якої складається наш організм. Якщо не казати про подробиці, то молекули H2O є певний магнітний момент, за який вона захоплюється полем. І ось саме на частотах 2,4 ГГц виникає якийсь резонанс, який супроводжується збільшенням швидкості коливання молекул води і супутнім виділенням тепла.
Ось чому рекомендується створювати щось на зразок точки доступу. Що стосується магазинних варіантів, то виробники одумалися, і сьогодні можна взяти на 3G як полоскова патчі, так і хвильові канали. За нашими відомостями, у російських операторів поділ йде по частоті (така тупість), тому уважно вибирайте виріб. А перед тим у Вікі запитати, скільки МГц йде на інтернет у того чи іншого оператора. Ми вважаємо, що якісь цифри можна також взяти з технічних характеристик самого модему. Ну, от з них і виберіть правильний канал.
Рекомендуємо вироби купувати у відомих виробників, щоб не нарватися на шахраїв. Що стосується таких гігантів, як Дельта, то вони усвідомили потребу в антенах 3G і випускають широкосмугові пристрої, які згодяться і для Wi-Fi, і для стільникового зв’язку – частоти не так сильно відрізняються, якщо не брати 5 ГГц до уваги. Можна також купити антену для стільникового телефону – до стареньких версіями, вона не підійде, а мають спеціальних вхід – дуже навіть! Принаймні роз’єм можна переставити, а хороший прийом забезпечений. Врахуйте, що ці антени пасивні, тому не захоплюйтеся довжиною кабелю зниження.
Деякі фокусники продають щось на зразок екрану у фокусі якого варто 3G-модем. Це називається екран, і коштує він деколи чималих грошей. Насправді це звичайний лист металу, який захищає пристрій від частини перешкод і, бути може, дійсно трохи концентрує сигнал. Вже за рахунок цього можна домогтися деякого поліпшення швидкості зв’язку, якщо зловити промінь. (Див. також: Яку антену купити для дачі)
Ми на це можемо сказати, що якщо розмістити звичайний модем у фокусі (або хоча фокальній площині, зі зміщенням від центру) модем, то напевно вийде теж непогано. Якщо на балконі вже стоїть антена, поиграйтесь, пам’ятаючи простий закон фізики: Кут падіння дорівнює куту відображення.
Точно так само, як мультифід дозволяє ловити кілька супутників за рахунок установки конвертерів в ряд, так і сигнал вежі стільникового зв’язку можна зловити в одній з точок фокальній площині все на ту ж саму тарілку. Посилення буде таке, що будь-які виробники зі своїми екранами можуть йти далі, до тих, у кого тарілка розташована невдало, поза досяжності, або не туди дивиться. Ми сподіваємося, що показали, як купити антену для телефону, модему і інших мобільних пристроїв. Ключовими залишаються наступні моменти:
Зовсім шикарно було б створити активний пристрій, купити блок живлення до антени, вмонтувати підсилювач. Рівень сигналу став би казковим. Тут головне не спалити модем, тому що електроніка не любить підвищеної напруги.
