Сьогодні радіо окремо зустріти складно. Зазвичай воно йде у складі телефону, магнітоли, плеєра, телевізора або як додаткова плата. Тим не менш, для кожного з цих випадків підійде стандартна антена для прийому сигналу в районі 100 МГц, де розташовується FM-діапазон. Головне знати, куди цей зовнішній елемент підключити. А коли дізналися, то саме час задуматися про те, як зробити антену для радіо своїми руками. Вона ще тому може вийти краще покупної, що можна навмисно резонансну частоту націлити на улюблений канал.
Півхвильові вібратори

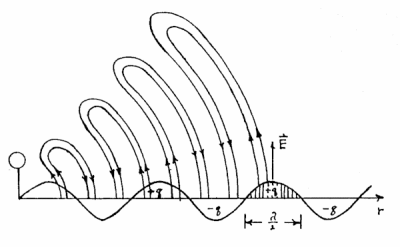

Обійшло Весь інтернет відео, де в смартфон замість антени вставляється невеликий шматок оголеного дроту, припаяний до гнізда. Ось диво, тепер радіо ловиться! Насправді нічого дивного тут немає. У радіомовленні використовується лінійна вертикальна поляризація, і провід будь-якої довжини здатний підсилити сигнал. Але в радіотехніці показано, що домогтися найкращого результату можна в тому разі, якщо розмір проводу кратний чверті хвилі:
Існують і деякі інші варіанти, зокрема, деякі радіоаматори стверджують, що найкращий прийом виходить при довжині приймальної антени 5/8 довжини хвилі. Але сьогодні ми на цьому зупинятися не будемо. Згадаємо замість, що кожне з наведених пристроїв характеризується внутрішнім опором, який по можливості має бути одно імпедансу кабелю і приймального пристрою: (Див. також: Як зробити антену своїми руками)
Згідно цього існує декілька стандартних номіналів кабелів, з яких сьогодні можна ще зустріти РК – 75 і РК – 50. Останній має найбільшу ходіння серед інших. Ось чому так важливо використовувати саме той коаксіал, який підходить для даного типу пристроїв. Зокрема, на старих телевізорах навіть входи були спеціально підписані Ом. На УКХ прийнято використовувати кабель РК – 50. Отже, втрати у ньому будуть найменші.
В інтернеті має ходіння схема полуволнового диполя з довжиною кожної сторони 75 див. Це приймальний пристрій націлене на діапазон УКХ (FM), де зараз знаходиться чимало радіостанцій. Пояснимо неабияк:
- довжина вібратора складає половину довжини хвилі;
- кожне плече вібратора дорівнює чверті довжини хвилі.
В сумі отримуємо, що наш пристрій налаштований на частоту мовлення 100 МГц, де чверть довжини хвилі складе 75 див. Це означає, що опір випромінювання даної конструкції дорівнює 73,5 Ом, тому і антена для радіо своїми руками робиться з шматка кабелю РК – 75:

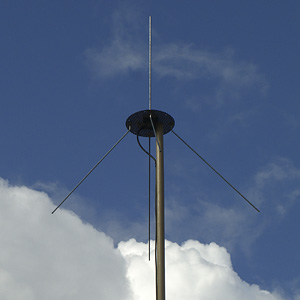

Четвертьволновый вібратор для прийому радіомовлення
Що робити, якщо наш IPhone вимагає наявності опору 50 Ом? Доведеться зробити четвертьволновый вібратор на ту ж частоту, але вже з кабелю РК – 50. Взагалі так робити не можна, тому що частина потужності втрачається, але ми спробуємо:
Саморобна антена для радіо готова! Так можна робити не тільки антени FM-діапазону, але також і для цифрового телебачення. Довжина зрізу обплетення та ізоляції залежить від частоти каналу. У більшості випадків не знадобиться навіть ніякого узгоджувального пристрою. Не забудьте, що для радіо наш провід повинен десь висіти вертикально, а для телемовлення – горизонтально. Це залежить від типу лінійної поляризації систем.
Повнорозмірний вібратор для прийому радіомовлення
В поході може знайтися хороший шматок кабелю, а важливий саме якісний прийом за містом. Що робити? Зробимо полноволновый вибраторный диполь з опором 300 Ом і узгоджувальних пристроєм для 75 Ом: (Див. також: Як зробити антену)
- Знімаємо ізоляції з кабелю РК – 75 протягом 1,5 метра, оплітку не чіпаємо.
- Акуратно знімаємо екран вниз ще на 1,5 метра. У цьому випадку металева трубка на заміну буде поганим рішенням, але можна спробувати використовувати будь-яку фольгу і скотч. Антена для радіо своїми руками потрібна тільки на час походу. Головне, щоб відрізок екрану йшов на протяжении1,5 метра.
- Після цього виготовляємо згода пристрій, яке буде підключатися одразу ж після початку «панчохи» (тобто по самій середині вібратора). Відрізаємо антену від кабелю, і беремося за справу.
- U-коліно повинно бути загальною довжиною 1,5 метра (половина довжини хвилі), причому в центральній точці його потрібно зігнути навпіл і перев’язати ниткою. Схема підключення виглядає наступним чином:
Сам вібратор вішається на стовбурі дерева, зверненому до напрямку мовлення. Для заземлення підійде звичайний шампур, встромлений під деревом. Приймач слід підвісити тут же. Антена для радіо своїми руками змотується після використання для застосування в наступний раз.
Зверніть увагу, що хвильовий опір узгоджувального пристрій має дорівнювати імпедансу антени. Тобто в ідеалі це 300 Ом. Такий кабель є в продажу, але в поході його навряд чи знайдеш.
Для полуволнового розрізного вібратора (такий, де подрубаемся посередині) підключення до U-коліна вихідного кабеля, потрібно вести на три чверті його довжини, а не на самий кінець. Тобто в потрібному місці узгоджувальний елемент прорубается до жили, і проводиться підключення вихідного кабелю РК – 75. Крім того сам U-коліно можна виготовити з тієї ж марки коаксіалу.
Від себе додамо, що перша конструкція (з попереднього підрозділу) нам видається більш простий, а чвертьхвильові розрізні вібратори використовувати не прийнято. Але для нього коліно можна виготовити з кабелю РК – 50 (як і саму антену).
Якщо вже є готова антена для телевізора
Деякі телевізійні антени призначені також і для прийому радіо. Можемо вважати, що ми щасливчики. У цьому випадку радиолюбительские антени своїми руками виготовляються максимально просто. Необхідно просто перепаяти роз’єм для підключення до приймача на той, який потрібний. В результаті прийом має значно покращитися.
Антена FM і УКХ діапазонів
Строго кажучи, зазначені діапазони перетинаються, однак на практиці їх прийнято ділити на старий радянський і новий європейський. Перший пролягає нижче 74 МГц, а другий – вище 88 МГц. Антена для цих діапазонів може бути виготовлена елементарно із звичайної фольги. Але розміри будуть різні. Для цього знадобиться також невелика квадратна плоска дошка. Почнемо з FM-діапазону, а потім плавно перейдемо на УКХ.
Беремо плашку розміром 15х15 см. Знадобиться фольга 13х13 див. Допускається спаяти її з двох або більше частин меншого розміру. Також можна скласти потрібну фігуру з смужок завтовшки 15 мм. А як – ми зараз і розповімо:
Підключаємо кабель РК – 50 наступним чином:
Для діапазону УКХ змінюються розміри:
Ну, ось і весь наш розповідь, як зробити антену для радіо своїми руками з різних підручних матеріалів. Деякі конструкції гарні для дачі або на природі, інші стануть в нагоді в транспорті. А для кишенькового використання просто припаюється шматочок дроту до гнізда. Про це ми теж побіжно згадали.
Ми хочемо нагадати, що всі статті на цю тему в мережі низької якості і не блищать професіоналізмом. Для налаштування реальних антен потрібні спеціальні прилади, які є далеко не у кожного. Однак кожне з цих пристроїв має зробити прийом краще. А значить, може іменуватися антеною для радіоприймача, зробленої своїми руками.
