Зміст:
- Очевидні міркування щодо вибору джерела безперебійного живлення
- Гнізда джерел безперебійного живлення
- Функції і параметри джерел безперебійного живлення
Насправді все просто, і критеріїв не так багато. Давайте разом подивимося, як вибрати джерело безперебійного живлення. Є кілька типів конструкцій, але більшість воліє брати дешевше. Тому не сподівайтеся у цьому огляді знайти щось незвідане. Ми не будемо винаходити сьогодні велосипед, а просто перерахуємо всі раціональні міркування з приводу того, як вибрати ДБЖ.
Очевидні міркування щодо вибору джерела безперебійного живлення
Хотілося б почати з того, що джерело безперебійного живлення повинен тягнути навантаження. Як її визначити? На системнику зазвичай немає ніяких вказівок. Але якщо подивитися на блок живлення, то можна дещо прочитати. Щоб дістатися до інформації, що нас цікавить, доведеться системник розкрити, тому що технічні дані чомусь завжди розташовують на боковині коробки. Не впадайте у відчай, це зазвичай не порушує умов гарантії. Особливо, якщо потрібна сторона звернена до нас…
Потужність обладнання
- Є кілька видів постійного струму, а саме: +3,3 В, +5 В, +12В, -12В. Деякі шини складні і складаються в свою чергу з декількох ліній, інші прості.
- Кожне напрям характеризується своєю потужністю у ватах. Причому біля багатьох цифр варто MAX. Тобто, це максимум, що може дати нам джерело живлення всередині системного блоку. На ці цифри потрібно орієнтуватися при виборі пристроїв, зокрема периферійних, якщо вони харчуються через інтерфейси портів введення-виведення.
- Якщо придивитися, то 450 Вт 350 Вт є не що інше, як сумарна видавана потужність. Але сам блок володіє певним ККД…
І ось тут виявляється дивовижна річ: якщо подивитися на рядок AC Input, то можна помітити, що струми споживання становлять 8 і 4 А для напруг живлення 115 (стандарт США) і 230 (європейський), відповідно. Причому ці цифри не відрізняються для обох виробів, представлених на фото. Видавана потужність різна, а споживають однаково? Мало того, ККД явно виходить занизький. Порахуємо: 4 х 230 = 950 Вт (грубо кажучи). Це означає, що джерело живлення персонального комп’ютера направляє частину струму в невідомому напрямку. (Див. Як вибрати люстру)

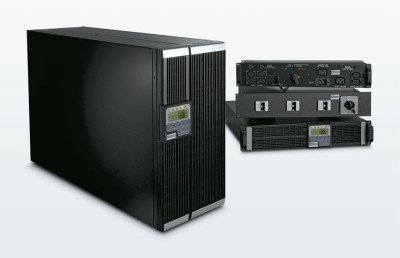

Компактний ДБЖ
Що робити? А те, що джерело безперебійного живлення повинен забезпечувати ці цифри, навіть якщо вони взяті зі стелі (на нашу скромну думку). Тобто для постачання енергією тільки одного системного блоку знадобиться ДБЖ на 1 кВА. Ви скажете – а чому в цей раз ні гу-гу про струмові кліщі? Та тому, що системний блок не зобов’язаний споживати максимум в кожен момент часу. Для цього потрібно по повній завантажити графічний і центральний процесори, DVD-привід, жорсткий диск і ін Більш того, фірми збирають свої персональні комп’ютери з комплектуючих з запасом. Так наприклад, центральний процесор зазвичай не споживає понад 70 Вт. Скажемо більше: разом з монітором може вийти стільки і нітрохи не більше.
Так навіщо нам в такому випадку джерело безперебійного живлення на 1 кВА? Ми вже відповіли – для проформи. Щоб виконувалися вимоги китайців, вказані на корпусі в табличці з технічними даними. Хочете ризикнути і взяти менше? На здоров’я, але якщо система завалиться, і хтось не встигне зберегти важливу інформацію в файл, тоді вже не лайте наш сайт за те, що ми нібито підказали неправильно. Повторюємо ще раз: потужність споживання визначається як добуток струму на напругу. І вибір джерела безперебійного живлення проводиться, виходячи з цієї інформації.
А ще сюди потрібно додати монітор. Як бути з ним? На фото видно, що якщо судити по маркуванню, то виходить якась дивна цифра. Наприклад, зазначено, що напруга живлення становить 100-230 В, частота 60/50 Гц, струм 1,5 А. Виходить шалена цифра – 230 х 1,5 = 350 Вт. Це прямо-таки, як старий ламповий телевізор ТЕМП. А де ж енергозбереження? Ми знайшли керівництво по сервісному обслуговуванню даного монітора (до речі, англійською, тому що завантажується російськомовна версія просто збиткова), і там теж не наводиться жодного споживаного струму, а тільки напруга.

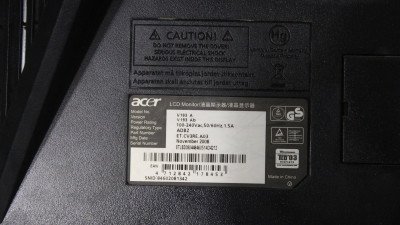

Маркування монітора
Отже, маркування на корпусі може посилатися на запобіжник. Потужність, що виділяється на ньому, залежить від струму безвідносно до напруги: P = I x I x R, де R – опір плавкою нитки (вставки). В результаті згоряння буде відбуватися в одних і тих же умовах. Зате в специфікації на саму LCD панель наведена цифра 24 Вт. А ось це вже ближче до реальності. Ми точно знаємо, що укупі системний блок і монітор споживають у межах 100 Вт (перевірено по лічильнику з відключенням всіх інших приладів).
Однак ми проявили наполегливість, і незабаром з’ясувалося, що максимально блок живлення монітора видає (total output power) лише 40 Вт. Навіть якщо ККД у нього кульгає, то в цілому споживання складе максимум 60 Вт. Що і відмінно узгоджується з дійсністю. Значить, маркування на корпусі з її 350 ватами все-таки відноситься до запобіжника. Знайшлося і граничне споживання (вхідний змінний струм). Він склав 0,8 А, що в перекладі на потужність дає 184 Вт. Але це вже далеко не 350 Вт, і саме на це значення ми б і стали орієнтуватися. Ну, а в черговому режимі монітор буде споживати набагато менше.
В результаті у нас вийшло, що технічні характеристики джерел безперебійного живлення повинні відповідати потребам. І в першу чергу це стосується потужності. І якщо з монітором можна щось заощадити, то з приводу джерела живлення системного блоку все набагато складніше. З таблиці на корпусі виразно видно, що вказаний саме вхідний змінний струм. А потужність споживання перекриває віддається в пару раз. А значить, доведеться і джерело безперебійного живлення вибирати мінімум на 1 кВА для обох пристрій разом узятих. (Див. Як вибрати світлодіодні лампи для яскравого освітлення будинку або квартири)
Гнізда джерел безперебійного живлення
У більшості джерел безперебійного живлення вихідні гнізда IEC 320-C14 розраховані на стандарт кабелів IEC 320-C13. Це трипровідні системи з максимальним струмом на 10 А. Зрозуміло, що такий варіант не завжди зручний, тому що потрібні перехідні шнури (див. фото). Всі характеристики кабелю можна розгледіти: вони видавлені прямо на матеріалі, з якого зроблені роз’єми, зокрема:

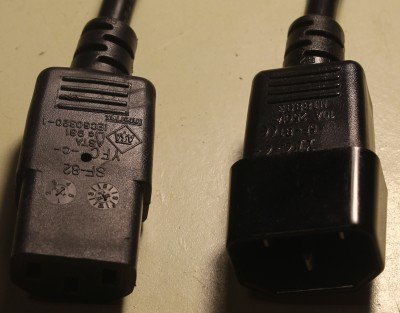

Перехідні шнури
Ви можете споглядати малюнки прямо в російськомовному тексті стандарту, якщо наберете для пошуку С13 або С14. Але в абсолютної більшості читачів будинку знаходяться звичайні шнури. І не завжди ж треба підключити до мережі саме комп’ютер. А як бути з дрилем або лампою? В цьому випадку потрібно брати джерело безперебійного живлення зі стандартними гніздами під типовий штекер європейського типу. Виглядає це, як корпус з рядами звичайних розеток. Такий джерело безперебійного живлення допускає підключення будь-яких споживачів.
Крім зазначених силових гнізд є ще деякі. Зокрема:
Зверніть увагу, що не завжди захищені всі 8 провідників роз’єму 8Р8С. Найчастіше обмежуються 4 і 5 контактами. Зі сказаного повинне бути зрозуміло, що в ланцюзі з маршрутизатором потрібно ставити після його джерела безперебійного живлення. У той же час необхідність у цьому виникає далеко не завжди (коли у кабелю погана ізоляція, траса йде по вулиці тощо). Згідно цьому вирішуйте, чи потрібно робити вибір ДБЖ на користь захищеного варіанту, або це необов’язково. Крім того, уточнюйте (у виробника), які саме з ліній охороняються.
Функції і параметри джерел безперебійного живлення
Крім іншого, ми б рекомендували вибирати ДБЖ, у яких можна вимикати сигнал тривоги. Тому що інші кричать навіть тоді, коли все начебто вимкнено. А це не дуже приємно. Доводиться вимикати і сам ІБЖ, а все це час. Особливо це помітно, коли чим-небудь зайнятий. Деякі види джерел безперебійного живлення дозволяють натисненням на кнопку зняти сигнал зумера. В іншому випадку доведеться терпіти. А в міру зниження заряду батарей звук стає все наполегливіше…
Є досить складні ДБЖ, де за допомогою РК-дисплея і декількох кнопок можна задавати будь-які опції. Режим самотестування покаже, чи справний прилад, що потрібно замінити. Питається, для нас це має значення? У більшості випадків ніякого значення це не має. А якщо ДБЖ несправний, то це і так видно, тому що він не працює. Просто до смішного.
Набагато цікавіше може бути влаштована індикація на РК-дисплеї. Наприклад, далеко не кожен знає, що такий режим Байпас. А в цьому випадку напруга мережі безпосередньо проходить на наші прилади. Це означає, що джерело безперебійного живлення жодним чином не є стабілізатором напруги, хоча і такі функції у нього теж можуть бути закладені. Окрема індикація існує для роботи від батарей або із застосуванням внутрішнього інвертора. У цілому режим Байпас часто є аварійним. І означає відмову батарей, або неможливість функціонування в лінійному режимі.
Ми вважаємо, що всі ці тонкощі доставлять чимало насолоди професіоналу, але навіщо вони можуть знадобитися якийсь домогосподарці, сказати складно. Найважливішою рисою складних джерел безперебійного живлення є можливість налаштувати напруга. Зрозуміло, що вітчизняний стандарт спирається на 220 В, а європейські – на 230 або 240. Ось для цих випадків така можливість, може, і стане в нагоді. Зверніть увагу, що таким чином можна позбутися від горезвісного байпаса, цілком захистивши своє обладнання від мережевих стрибків. Для цього вкажіть вихідна напруга, що відрізняється від того, що в розетці, і ДБЖ перейде в лінійний режим. Велика частина устаткування при цьому зможе працювати, а джерело безперебійного живлення стане працювати на знос.
Добре це чи погано, вирішуйте самі. Очевидно, що все залежить від співвідношення ціни джерела безперебійного живлення підключеного обладнання. Та не все так просто: алгоритм включення режиму Байпас напевно змінюється від одного виробника до іншого. Цим пояснюється те, чому питанням вибору джерела безперебійного живлення повинен займатися професіонал. Що стосується ремонту, то виробники, звичайно ж, рекомендують звертатися в сервісні центри. Тому при покупці переконайтеся, що найближчий центр знаходиться неподалік.
