Найпростіше, мабуть, полагодити інфрачервоний обігрівач зі спіралями. Якщо одна з них зламалася, то візуально можна визначити яка. При цьому друга продовжує світитися. Зазвичай спіралей саме дві або більше, тому що виробники прагнуть зробити вироби гнучкими щодо налаштування. На відміну від масляних обігрівачів інфрачервоні зазвичай не мають ніякого термостата, тому являють собою просто колодку двоїння мережі на гілки, в кожну з яких включається по лампі, або спіралі. Сьогодні ми поговоримо про те, як полагодити обігрівач. Будемо розглядати їх в самому широкому плані і сподіваємося, що огляд виявиться корисним.

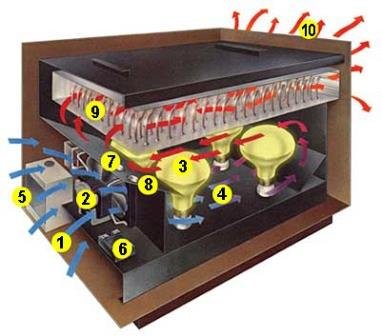

Інфрачервоний обігрівач
Інфрачервоні обігрівачі
Інфрачервоні є самим численним із сімейств обігрівачів. Судіть самі:
- На паливі:
- На електриці:
Газові обігрівачі
Ми вважаємо, що навіть це неповна класифікація, проте її достатньо, щоб читачі бачили, наскільки різноманітний сімейство інфрачервоних обігрівачів. Ми сьогодні не будемо розповідати про паливні моделі, тому що їх ремонтом повинні займатися професіонали. Тим не менш згадаємо, що бувають вони зовсім простими – буквально пальник з керамічною плитою і патрубків для з’єднання з балоном – а також і складними. До останніх відносять електрокаміни.

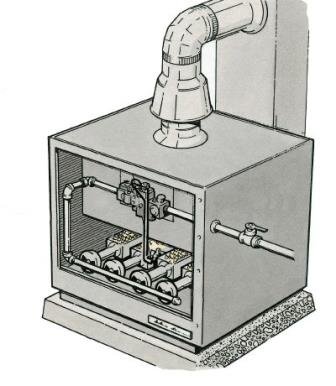

Пристрій ІНФРАЧЕРВОНОГО обігрівача
Потрібно сказати, що пристрій інфрачервоного обігрівача на рідкому паливі схоже з газовими моделями. Усередині зазвичай є захист від згасання пальника у вигляді термопари, яка подає потенціал на електромагнітний клапан. У цьому немає нічого незвичайного, так влаштовано більшість електроплит і газових колонок. (Див. також: Саморобний обігрівач)
Перевірка зводиться до демонтажу систему, оцінки працездатності. Наприклад, термопара нагрівається сірником з вимірюванням потенціалу на виході. Зазвичай це порядок десятків мВ або того менше. Клапан продувається, оцінюється його спрацьовування підігрівом сірником приєднаної термопари. Якщо клацань не чути, а газ проходить в будь-якому випадку, то несправність криється саме тут. В цілому газові каміни багато простіше колонок, тому всі, хто уважно читає статті на нашому сайті, зможуть визначити або навіть усунути основні види поломок.
Чистити потрібно і пальник. Іноді обігрівач йде з запального групою, іноді без неї. Все це потрібно враховувати в ході ремонту. Крім того за задньою стінкою може розташовуватися вентилятор. У нас в РФ це не так часто зустрічається, а в США дуже люблять такі штуковини. Асинхронний двигун зазвичай (якщо це не яка-небудь промислова модель), тому його обмотки повинні звониться. Крім того зазвичай поблизу варто конденсатор, перевірте, чи не здувся він, справний. Якщо обмотки не звонятся, не поспішайте викидати мотор. Під опліткою, близько до виткам зазвичай коштує термозапобіжник, який потрібно перевірити на працездатність. На його ж корпусі написана температура спрацьовування, що потрібно використовувати при виборі нової запчастини. Ви можете навіть поставити реле замість термозапобіжника, щоб захист стала багато разовою. Наприклад, KSD 301 або йому подібне. З потрібною температурою спрацьовування, ясна річ.

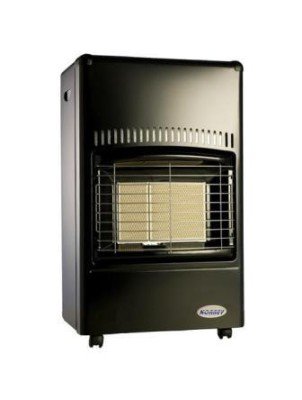

Газовий обігрівач
Нарешті, при складанні всі стики перевіряйте мильною піною. Так роблять і у нас в РФ і за кордоном. В електрокаміна зазвичай є керамічна решітка. Навіть якщо вона в сажі, це не відіграє майже ніякої ролі. І ми не згадали ще про систему контролю витяжки. Зазвичай в газових камінах використовується коаксіальний димохід. Це така здвоєна труба, одна у іншій – по центру якої повітря входить, а по периферії ведеться паркан. Справа може бути і навпаки, не в цьому суть. Якщо гасне пальник, або не вистачає кисню, чадний газ та інші шкідливі речовини виходять назовні. Полум’я при цьому гасне, термопара втрачає потенціал, подача блакитного палива припиняється.
Ось тому контролю зворотної тяги іноді не є. Якщо ж забір повітря йде прямо з кімнати, то в будь-якому випадку якісь пристрої захисту є. Наприклад, це може бути трубка, що йде від димоходу до запального групі. Якщо тяга пропадає, в результаті підвищення тиску над полум’ям частина продуктів згоряння подається у змішувальний пристрій. Така комбінація газу і вуглекислоти горіти не може. Полум’я гасне, пропадає потенціал термопари, подача блакитного палива припиняється.
І за таким принципом працюють, напевно, всі світлі інфрачервоні обігрівачі. Теплові гармати відрізняються тим, що керамічна решітка відсутній, зате полум’я обдувається вентилятором. До речі, те ж саме відбувається і всередині темних обігрівачів, де продукти згоряння, пропускають по довгих трубах. Ви не повірите, але засоби захисту в цьому випадку ті ж. В районі форсунки варто термпопара, якщо раптом полум’я згасає, пропадає отпирающий потенціал, електромагнітний клапан закривається, паливо перестає надходити. Знову той же самий метод контролю застосовується в теплових гарматах, де згоряє, приміром, солярка. Причому форсунка влаштована так, що паливо засмоктується за законом Бернуллі, потоком вентилятора (забираемым із спеціальної турбіни). Лише лопаті зупиняються, підсмоктування припиняється, полум’я гасне, пропадає потенціал термопари, захлопується електромагнітний клапан… Ви вже здогадалися, що подача блакитного палива припиняється.
Обігрівач на паливі
Тобто всі обігрівачі на паливі влаштовані майже однаково. Наприклад, у похідних варіантах, свічка розпалювання стоїть поруч зі свічкою термопари. Контроль горіння ведеться за описаною вище схемою. Що стосується самого розпалу, то зазвичай використовується окремий п’єзоелемент. Контролюйте іскру візуально. Ми вважаємо, що рідко, але зустрічаються системи в електророзпалом. У цьому випадку мається схема формування високовольтної іскри на конденсаторі і ключовому елементі. Контроль розряду ведіть так само візуально (пробиває зі свічки на корпус), а схему ремонтуйте, якщо блакитним блискавки не спостерігається.
Багато помітять, що і електричні плити влаштовані так само, і деякі інші пристрої. Так, побутова техніка зсередини базується на одних і тих же елементах. Хоча режими роботи можуть бути специфічними. Особливо добре це можна поспостерігати на прикладі біметалічних пластин, використовуваних в наступних побутових приладах: (Див. також: Як зробити обігрівач)
- Праска.
- Масляний обігрівач.
- Електрочайник.
Що стосується датчиків, на основі цього елемента, то вони утворюють операційну основу для пускозащитных реле холодильників. Знаючи базові принципи, можна багато чого зрозуміти у пристрої побутової техніки.
Конвекторні обігрівачі
Пристрій конвекторного обігрівача входять корпус, нагрівальний елемент, термостат. Щоправда просто? Корпус спеціально виконаний так, щоб повітря входив знизу і виходив зверху. За рахунок цього потік природним чином обдуває нагрівальний елемент у вигляді пластини довільної форми.
Наприклад, у Електролюкс це може бути буква Х. Все зроблено для того, щоб віддача тепла йшла максимально швидко. Що стосується житла, то він стоїть в самому низу, на шляху вхідного повітряного потоку. Багато хто вже здогадалися, що це біметалева пластина, подстраиваемая гвинтом на потрібний режим. Зовні це виглядає, як кругла ручка. Бувають і цифрові системи з датчиками на термисторах або термопарах. Це дозволяє більш гнучко поводитися з налаштуваннями. У відео по ремонту автоматичного тестера 50-х років показується, що контакти термопари можна трохи підігнути, якщо режими не відповідають заданим. До речі, зверніть увагу, що на конвекторах не можна сушити речі, це порушує режим роботи термостата, а значить, нагрівальний елемент буде включений до переможного – поки річ не загориться.
Інші прилади також забезпечуються іонізаторами повітря та зволожувачами. Тому перед тим, як полагодити конвекторний обігрівач потрібно дізнатися, що саме входить до складу обладнання, що може зламатися, заздалегідь спробувати уявити собі, які основні несправності.
Масляні обігрівачі
Потрібно сказати, що пристрій масляного обігрівача трохи відрізняється від конвектора. Скажемо більше: в його склад входить останній в урізаному варіанті. І це не жарт. Збоку від гармошки є блок електроніки, де повітря проходить від підлоги і до стелі. Всередині стоїть біметалева пластина, а з іншого боку знаходиться плоский нагрівальні елемент – межа крайньої секції. Нічого не нагадує? Це конвектор в чистому вигляді.
Додамо до цього, що всередині бака знаходиться ТЕН, який іноді згорає. Тоді доводиться, щоб полагодити масляний обігрівач, звертатися до жерстяних справ майстру. Справа в тому, що всі секції вальцьовані, як і сам ТЕН. Пробоїни бака усуваються рідкої зварюванням, а ще всередині є пара запобіжних пристроїв. Все це працюють за принципом відключення при перевищенні температурою критичного значення. Наприклад, в якості захисту можуть виступати термопредохранители, реле і т. д.
Ми сподіваємося, що тепер читачі знають, як полагодити обігрівач. Важливо зрозуміти, що всі вони складаються з одних і тих же частин. Тому, взявши в руки зовсім незнайому модель обігрівача, її все ж можна полагодити. Вивчайте матчастину, і процес перетвориться на захоплююче заняття. Наприклад, кожен наш постійний читач знає, що в масляному обігрівачі бак заповнений лише на 85 – 90 відсотків для створення повітряної подушки.
