Як підключити вимикач світла: від демонтажу до доопрацювання

Зміст:

  • Що робити, якщо старий підрозетник під вимикач світла нікуди не годиться
  • Демонтаж старого підрозетника і підготовка фурнітури вимикача світла під установку
  • Підготовка отвори в стіні під установку підрозетника
  • Заміс розчину під установку підрозетника в стіну
  • Доробка вимикачів світла під задані умови

В ідеалі все просто, якщо знаєш, що робити. Але коли доходить до реальної ситуації, то не завжди речі йдуть своєю чергою згідно з нашими планами. Сьогодні ми дамо цілий ряд рад на предмет того, як підключити вимикач світла, якщо те чи інше подія застала нас зненацька. В ході огляду будуть порушені питання встановлення підрозетників, приготування розчину і багато іншого. Ви дізнаєтеся, як підключити одноклавішний вимикач світла, якщо дроти занадто короткі, і ми покажемо, як доопрацювати конструкцію згідно своїм потребам.

Що робити, якщо старий підрозетник під вимикач світла нікуди не годиться

До початку всіх операцій новачки повинні відключити світло в квартирі. В разі чого 220 можуть добряче потрусити. Бувалим ж ми побажаємо успіхів та підключення світильника з дотриманням всілякої обережності (про заходи безпеки промовчимо). Відмінно на лобі мати ліхтарик, щоб руки були вільні. Ну, і найкращий час для проведення робіт тоді, коли відключають світло за несплату – немає необхідності кожен раз бігати до пробок.

Як підключити вимикач світла: від демонтажу до доопрацювання

Схематичне підключення вимикача

Демонтаж старого підрозетника і підготовка фурнітури вимикача світла під установку

В першу чергу треба заізолювати дроти. Арматура стін іноді заземлена, а це загрожує отриманням електричного шоку. Навіть якщо струм пройде через невеликий відрізок тіла, все це не дуже приємно. Крім того, за допомогою викрутки-індикатора ми б рекомендували знайти фазу, а потім маркером позначити ізоляцію жил. На нашому знімку зеленим відзначений нульовий провід, а заземлення відсутня зовсім (це трохи зіштовхне з правильного ходу думок з приводу того, як підключити світильник, якщо три дроти є, але під рукою іншого відтінку не було). Справді сказати, для більшості вимикачів світла ця гілка і не потрібна. А нульовий провід прийнято позначати синім. (Див. також: Як підключити двоклавішний вимикач світла)

Багато хто з нас живуть в старих будинках ще радянської побудови. Житла тоді здавали багато, але внутрішні роботи часто не відрізнялися відмінною якістю. Це і криво покладена плитка, і дроти тут і там стирчать зі стін, і лінолеум незрозумілого походження. В таких умовах немає нічого дивного, коли в одному з підрозетників виявляється ділянку горизонтально йде арматури. Що робити? Старий вимикач світла нас уже не влаштовує, а новий не лізе всередину. Чому? Загинаємо пальці:

  • Арматура проходить горизонтально так, що немає ніякої можливості впихнути в старий підрозетник вимикач світла.
  • При установці будівельники постаралися на славу. Оскільки в нижній частині йде сталева жила, вони витягли гнучкий старий підрозетник еліпсом і запхали туди вимикач світла. Благо, конструкція кріплень дозволила. Але на нових моделях, зображених нижче на фото, розпірки зовсім інші, більш короткі.

Як підключити вимикач світла: від демонтажу до доопрацювання

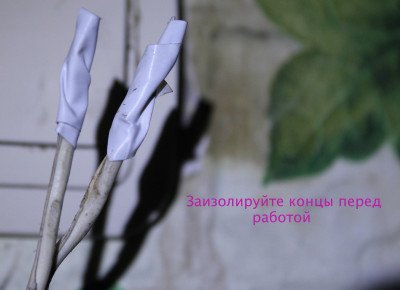

Ізоляція проводів старого підрозетника

Як підключити вимикач світла: від демонтажу до доопрацювання

Нульовий провід і фаза

Загалом, конструкція змінилася, і тепер немає ніякої можливості підключити світло на ділянці, що охоплює цією точкою. Старий підрозетники, видертий з стіни, показаний на першому фото. Він зазвичай посаджений на розчин, а на задній кромці має зуб по колу. З цієї причини вже на цьому етапі багато зіткнуться з певними труднощами. Нюанс тут ще в тому, що продовбати ділянка не завжди вийде: це і шумно і довго, і зайве можна сколоти. Ми в цьому випадку пропонуємо скористатися обценьками. А щоб було веселіше працювати, ріжте пластмасу ножем, плавьте паяльником.

Як підключити вимикач світла: від демонтажу до доопрацювання

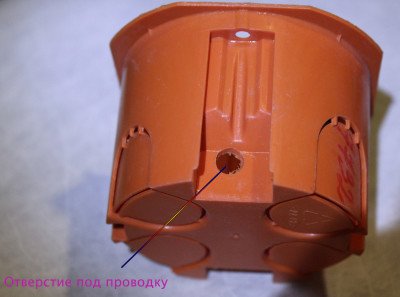

Отвір у задній стінці біля старого підрозетника

Ви бачите, що на старому подрозетнике вирізане круглий отвір на задній стінці. Звідти проходять всередину дроти живлення. Але у нової (див. фото) конструкція зовсім інша. Зверніть увагу, що відривні секції розташовані по діагоналі, що далеко не завжди зручно. Наприклад, у нас в стіні вертикальний канал, в майбутньому ми припускаємо перетягнути проводку заново, і не потрібні тут зайві кути. У цьому випадку корпус підрозетника можна доопрацювати свердлом так, як показано на фото. Отвір виконуємо потрібного діаметра в зручному місці.

Як підключити вимикач світла: від демонтажу до доопрацювання

Новий підрозетник з відривними секціями

Як підключити вимикач світла: від демонтажу до доопрацювання

Доробка підрозетника свердлом

Тут ще багато можуть сказати, що відривні секції можна було б відламати, щоб міцніше підрозетник пішов в розчин, але на наш погляд це не найкраща ідея. З тієї простої причини, що зайвий цемент всередині нам не потрібен, цим тільки ускладнюється підключення вимикача світла та позиціонування його всередині корпусу підрозетника. Зверніть увагу, що доведеться зняти розпірки. Вони тільки заважають у цьому випадку, а ставити вимикач світла будемо на штатні гвинти. У цьому випадку оздоблювальні роботи не велися, тому немає шансів, що кріплення буде заляпано будівельними сумішами. Знімаємо розпірки з вимикача світла, як це показано на знімку.

Як підключити вимикач світла: від демонтажу до доопрацювання

Видаліть розпірки

Як підключити вимикач світла: від демонтажу до доопрацювання

Зніміть передню панель

Нарешті, лицьова частина корпусу знімається, тому що буде тільки заважати при монтажі. Зокрема, не вдасться пригвинтити вимикач світла до подрозетнику. Зазвичай наличник стоїть на пластикових зубцях, хоча зустрічаються і деякі інші варіанти кріплень. На цьому підготовчий етап завершено, але в деяких випадках потрібно буде провести доопрацювання. Ми покажемо, як це зробити, нижче.

Підготовка отвори в стіні під установку підрозетника

Отже, ми готується розглянути випадок, коли арматура плити перетинає отвір в стіні під встановлення вимикача світла. Зверніть увагу, що металева конструкція буває зазвичай втоплена всередину, чим сильно ускладнюється установка вимикача світла. Пиляти ножівкою не вийде, диск болгарки не дотягується, напилок залишимо для в’язнів темниць. У цьому випадку арматуру потрібно трохи вигнути посередині назовні. Тут є тонкий момент: якщо відразу ж обценьками почати тягнути на себе, то можна виламати частина плити разом з обробкою. Ми впевнені, що багатьом би цього не хотілося. (Див. також: Як підключити вимикач з підсвіткою)

Як підключити вимикач світла: від демонтажу до доопрацювання

Стирчить з глибини арматура

Буде правильним захопити арматури між ріжками обценьків, і почати гнути на вазі в потрібну сторону. При цьому, якщо є помічник, то він повинен притискати прут по кінцях. Ви побачите, що достатньо буквально кількох сантиметрів, щоб диск болгарки дістав до сталі. Потім за 2-3 секунди проводиться розріз, а кінці арматури відгинаються на краю, як це показано на знімку. Після цього можна вже пиляти так, як заманеться. У результаті ми повинні отримати більш менш рівне отвір в стіні, куди ставиться новий підрозетники.

Але на самому початку ми згадали, що будівельники шугнули конструкцію еліпсом. Тому доведеться не просто посадити підрозетник на шпаклівку, але швидше замісити справжній будівельний розчин. Щоб заповнити порожнечі з боків.

Заміс розчину під установку підрозетника в стіну

Зверніть увагу, що до дерев’яних стіні підрозетник можна пригвинтити. Але коли справа стосується бетону, то не завжди виходить встромити дюбель-цвяхи, туди, куди потрібно. Ось в цьому випадку й потрібно місити розчин. Ми пропонуємо використовувати вапняно-цементну суміш. З тієї причини, що чистий вапно не має занадто великий міцністю, а добавки гіпсу неприпустимі там, де висока вологість (точки санвузлів). Тому в домашніх умовах універсальної буде вапняно-цементна будівельна суміш.

Пропорції сильно залежать від марки цементу. Більш детально таку інформацію читачі можуть знайти на спеціалізованих сайтах. Є безліч рецептів, ми обрали один з них, виходячи з наявності на руках пушонки і марки цементу М500. Розчин за всіма ознаками повинен мати марку між М150 і М200. Це знову ж зроблено для того, щоб він не боявся води. Зрозуміло, що до справжнього бетону такий мікстурі не дотягнути, але у нас стоїть завдання просто поставити підрозетники, не більше того. Зробити вимикач світла стійким – ось головна мета цього заходу.

Заміс проводимо наступним чином:

  • На початку готуємо вапняне тісто. Для цього просто в пушонку додаємо трохи води. Отримана суміш по консистенції дійсно нагадує тісто. Цей субстрат потрібно залишити на добу в щільно закритій ємності. Цей крок ми ніяк не коментуємо, просто чули, що треба робити саме так.
  • На наступний день починаємо збирати пісок. У нашому випадку вапняне тісто відноситься до цементу, як 0,3 до 1. А піску беремо чотири частки. Для цього просіваємо його на відносно великій ячее, щоб прибрати великі частки, після чого беремо саму дрібну клітку, яку тільки вдасться знайти (наприклад, як для чаю). Це потрібно для того, щоб виключити пил. Потім пісок потрібно промити, це потрібно для забезпечення більшої міцності. Можете мити пісок під краном у самому дрібному ситі, і тут же змішувати з вапняним тестом.
  • В отриману бруд потрібно додати цемент М500. Пропорція була зазначена вище. Гарненько розмішуємо, і виходить щось, як на нашому фото. Ставимо цей розчин під кришку і йдемо дивитися, що нам потрібно зробити ще.
  • Як підключити вимикач світла: від демонтажу до доопрацювання

    Цементний розчин М500

    Доробка вимикачів світла під задані умови

    Схема підключення світильника зазвичай не викликає труднощів – справжні проблеми починаються тоді, коли ми маємо справу з якоюсь містикою. У наших оглядах ми давали посилання на відео, де показано, як блимає світлодіодна лампочка, хоча вимикач світла у неробочому положенні. Виявляється, що живлять конденсатори схеми заряджаються через… вогник підсвічування. Тому цю гидоту ми рекомендуємо видалити. Всередині обов’язково знайдеться електрична схемка на зразок тієї, що зображена на фото. Просто викусіть вогник і резистор (викидати не потрібно, в господарстві згодиться).

    Як підключити вимикач світла: від демонтажу до доопрацювання

    Електрична схема

    Зверніть увагу, що вимикачі з підсвічуванням ще й коштують дорожче. Ось чому ми б не рекомендували захоплюватися цим господарством. Але є ще один момент, яких багатьох поставить в безвихідь. Це недостатня довжина проводки. Здавалося б: постав клемник і живи спокійно. Але кожен такий вузол збільшує опір ланцюга, що не тільки призводить до втрат електроенергії на ліві потреби, але і загрожує небезпекою виникнення пожежі (з цієї причини, наприклад, не рекомендується робити скручування). До того ж у старих будинках дроти, що можуть бути алюмінієві, як це показано на фото. Жили різної довжини, а нам треба, щоб кнопка включалася вгору, та не виходить. Що робити?

    Як підключити вимикач світла: від демонтажу до доопрацювання

    Жили різної довжини

    Як підключити вимикач світла: від демонтажу до доопрацювання

    Розбирання корпусу до нуля

    Як підключити вимикач світла: від демонтажу до доопрацювання

    Перенесення контакту на іншу сторону

    У цьому випадку підключення перемикача світла безпосередньо не матиме сенсу. Розбираємо корпус до самих надр. До того місця, де знаходяться контакти. За рахунок уніфікації конструкції один контакт переносимо на протилежну сторону, як показано на знімку, і отримуємо саме те, що потрібно. Але трапляється, що завдання стоїть ще більш круто: потрібно обидві клеми винести вгору, тому що проводка не дотягується. В цьому випадку доведеться попрацювати набагато більш напружено, щоб підключити перемикач світла.

    Як підключити вимикач світла: від демонтажу до доопрацювання

    Короткі жили

    Як підключити вимикач світла: від демонтажу до доопрацювання

    Доробка контактної майданчики

    Як підключити вимикач світла: від демонтажу до доопрацювання

    Контактна площадка замикається на вазі

    На авторське фото показано, що контактна площадка доопрацьована так, щоб не замикатися на денці керамічної ванни, а прямо на вазі. За рахунок пружності пружинного штовхача кнопки і гнучкості латуні цей фокус проходить на ура. Звичайно, контакт краще брати від якогось старого, вже непотрібного вимикача світла, щоб в разі чого все повернути на круги своя. Після такого доопрацювання напрямок кнопки змінюється на протилежне. Що нам і потрібно в даній ситуації. На фото видно, що зовнішній вигляд корпусу вимикача світла залишився незмінним (з точки зору розведення клем), але суть змінилася з точністю до зворотного.

    Як підключити вимикач світла: від демонтажу до доопрацювання

    Зовнішній вигляд корпусу після доопрацювання

    Іноді, підключення лампи денного світла потребує контролю. Найзручніше це робити за допомогою отворів на вимикачі світла. Але якщо Makel дає таку можливість, то з деякими іншими виробниками все може бути набагато складніше. У цьому випадку, якщо корпус пластиковий, потрібно просто просвердлити отвори в потрібних місцях. Плюс в тому, що зі зворотного боку вони злегка намічені. Простіше всього це робити на низьких обертах.

    Як підключити вимикач світла: від демонтажу до доопрацювання

    Отже, сьогодні ми показали, як проводиться підключення та доопрацювання вимикачів світла згідно виникаючим вимогам. Крім того розповіли про ті нюанси, які зазвичай замовчуються. Наприклад, негативна думка про вимикачі з підсвічуванням можна зустріти на Ютуб, але не дається жодних пояснень, чим це може загрожувати. Навпаки, йдеться про відмовостійкість. Від себе скажемо, що ці лампочки і резистори не тільки легко замінюються аналогами, але і не виходять з ладу десятиліттями.
