Зміст:
- Стандарти, що регламентують підключення телевізора до комп’ютера
- Вирівнювання потенціалів корпусів електричних приладів
- Інтерфейси телевізора і їх сумісність між собою
- Як підключити телевізор до комп’ютера
В нормальних умовах електрична мережа будинку повинна мати заземлення. У Радянському Союзі нічого подібного не було. Іноді загальний провід зануляли. Ось чому передати зображення з телевізора на комп’ютер може виявитися небезпечним. Багато пишуть, про те, що корпус знаходиться під половинним напругою мережі. Можна легко отримати удар струмом. Якщо батареї в будинку чавунні, то не можна торкатися до них одночасно з корпусом працюючого комп’ютера. Деякі навіть стверджують, що будучи вимкненим пристрій зберігає свою потенційну небезпеку. Давайте подивимося, як підключити телевізор до комп’ютера правильно.
Стандарти, що регламентують підключення телевізора до комп’ютера
Сучасний комп’ютерний телевізор сам виходить у мережу для оновлення прошивки, а програма може керувати показом каналів за розкладом. Але все одно знаходиться багато бажаючих підключити свою плазмову панель до комп’ютера.
З’єднання ноутбука і ТБ
Всіма стандартами, що стосуються моніторів і телевізорів, займається організація VESA. На її офіційному сайті можна скачати деякі стандарти. Але ні слова не говориться про правила підключення. Доводилося це чути від власників телевізорів, з якими сталися неприємності. Як вони міркують? (Див. також: Чому телевізор не бачить HDMI)
У самому справі, західні фірми, на відміну від наших чиновників, вивертаючих закон потрібну сторону, працюють чесно. В початку будь-якого керівництва з експлуатації йдуть загальні правила. Зокрема, там зазначається, що електричне підключення ведеться до стандартної мережі. У свою чергу за мірками зарубіжних країн будинок повинен бути підключений до заземлення. Як саме це буде робитися, питання окреме. Але кожен побутовий прилад, який прийшов з-за кордону, має на торцях вилки дві заземлительные клеми. І вже проблема місцевих електриків, як правильно провести комутацію.
Якщо справа стосується досить простих побутових приладів, то можна відповідний провід занулити, як це було прийнято в Радянському Союзі. Хоча насправді заземлення докорінно відрізняється. В першу чергу справа в опорі. Шина заземлення набагато краще проводить струм, ніж жила звичайного дроту. В районі контуру, який зазвичай вкопується в землю, значення складає долі Ома.

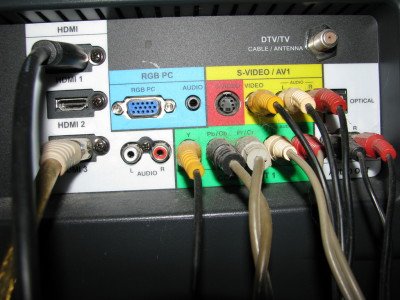

Безліч портів
Тепер розберемося, чому згорають порти, якщо прилади не заземлені. Між корпусами створюється різниця потенціалів. Якщо гарненько взятися двома руками, то можна відчути її на собі. Струм пробиває ізоляцію (якщо така є) і завдає ушкодження. Не здумайте використовувати це як порада, тому що справа може погано скінчитися. Що стосується практики, то, принаймні, потенціали потрібно вирівняти. Давайте подивимося, що відбувається в цьому випадку.
Вирівнювання потенціалів корпусів електричних приладів
Багатьох зараз хвилює питання, навіщо ми стільки уваги приділяємо заземлення. Ми начебто зібралися розібратися з питанням, як підключити телевізор до комп’ютера. Суть в тому, що ремонт мікросхеми порту hdmi коштує близько чотирьох тисяч рублів. Це ще в кращому випадку. Якщо не вірите, можете самі пошукати в інтернеті інформацію на цю тему. У багатьох випадках виявляється так, що спроба дивитися комп’ютер через телевізор обертається великим крахом електронного обладнання. Зокрема, один постраждалий свідчить, що повернути працездатність плазмової панелі допомогло тільки фізичне відключення згорілої мікросхеми. В іншому випадку на носі у нас похід до майстра, і ворожка передбачила б великі витрати.
Отже, звідки на корпусі береться потенціал? У більшості зразків побутової техніки є вхідний мережевий фільтр. Він влаштований так, що нульовий провід і фаза через конденсатор заходять на землю. Якщо в цьому місці обрив, то утворюється дільник. Середня його точка якраз виходить на корпус. У цьому місці утворюється напруга 110 Ст. А куди ж дівається струм? Він іде з фази на нульовий провід. За рахунок цього знижується ефективність фільтрації.
ПК і телевізор
Якщо два електричних приладу, корпус яких має різний потенціал, поєднати між собою, то струм потече в строго визначеному напрямку. У землю він піде через нульовий провід одного з приладів. Чи небезпечно це? Не так, як спроба приєднати телевізор до комп’ютера через hdmi на гарячу. Простіше кажучи, потрібно виконати якісне заземлення. Але якщо це зробити не можна, то хоча б потрудіться у вимкненому стані з’єднати обидва корпуси звичайним шматком дроту. Бажано, мідної.
Можна занулити і телевізор через комп’ютер. Для цього мережевий фільтр потрібно доопрацювати так, щоб клеми по торцях заходили на нульовий провід. Як? Стіна в розетці є стаціонарною конструкцією. Її фаза і нульовий провід завжди на своїх місцях. Необхідно дізнатися, де і що знаходиться. Простіше всього це зробити за допомогою спеціального індикатора, який показує наявність напруги при дотику до струмоведучої частини. (Див. також: Як підключити ресивер до телевізора)
Землю потрібно занулити. Це погано і не дуже правильно, зате гарантовано вбереже від поломки. Потім (якщо телевізор не включений в цей мережевий фільтр) потрібно з’єднати корпуси обох приладів.
Інтерфейси телевізора і їх сумісність між собою
Все це виглядає гранично просто для тих, хто читав наш попередній огляд про інтерфейси для потоку відеоданих, які зазвичай використовуються. Там чорним по білому написано, що в будь-якому випадку зберігається зворотна сумісність. Тобто, купивши в магазині відповідний перехідник, є всі шанси подивитися телевізор через інший порт. Давайте нагадаємо інформацію, тому що витягти її з інтернету займе досить багато часу:

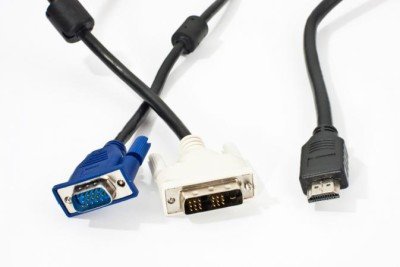

Різні кабелю для портів
- Почнемо з графічного порту VGA. Він відходить у минуле, але навіть сучасної displayport має зворотну сумісність. Простіше кажучи, якщо згорів аналоговий hdmi, то цілком реально сигнал завести на старенький VGA. В тому чи іншому вигляді інтерфейс присутній в роз’ємах самих різних інтерфейсів. Тому перехідник спаяти може майже кожен.
- Роз’єм s-video є по суті композитним каналом. Звук тут не передається. Є навіть спеціальна електрична схема для перетворення сигналу з метою передачі по коаксіальному кабелю. Вона гранично проста і включає в себе всього лише один конденсатор. S-відео безпосередньо з VGA не сумісний.
- Цифровий стандарт DVI структурно входить в усі інші. Відмінність лише в швидкості передачі. Межею для single-link є дозвіл full hd. Деякі навіть стверджують, що при цьому розгортка буде черезстрокова. Таким чином, купивши перехідники і використовуючи правильні настройки, можна домогтися працездатності системи, незважаючи на несправність окремо взятого порту.
- Ні для кого не секрет, що в сучасному телевізорі входи hdmi множинні. Зазвичай до чотирьох. Цей стандарт пережив кілька поколінь, тому потрібно дивитися на збіг джерела і приймача в сенсі версії.
- Сучасний displayport позиціонується як абсолютно універсальний пристрій. Ходять чутки, що туди входить навіть VGA, чого вже там говорити про hdmi або dvi. Ця інформація вказана згідно англомовному домену Вікіпедії. У нас немає причин сумніватися в достовірності даних. А ще там написано, що для трансформації сигналу знадобиться всього лише адаптер.
Зі сказаного повинне бути зрозуміло: якщо комп’ютер не бачить телевізор, тому що згорів порт, потрібно спробувати використовувати інший інтерфейс. Чи постраждає при цьому якість? Судіть самі. Швидкість передачі інформації планомірно зростала в ході вдосконалення техніки, тому DVI повільніше, ніж displayport. Отже, при русі проти шкали часу неодмінно постраждає.
У випадку вдалої заміни ремонт можна відкласти на майбутнє. Як варіант, на форумах пропонували зіпсовану техніку продати «селянам». Тобто людям, які усіма можливостями не користуються. Не сподобалося лише те, що рекомендується про поломку того чи іншого порту промовчати. При цьому заздалегідь вивідати, як саме буде використовуватися техніка. Щоб несправність не спливла.
Як підключити телевізор до комп’ютера
Комп’ютер зазвичай сам знаходить телевізор. При цьому в його налаштуваннях з’являються можливості включити це поле в робочий екран. Наприклад, можна розширити область робочого столу. Це не залежить від того, що через інтерфейс ми використовуємо. А от телевізор на комп’ютер потрібно встановити. Зазвичай для цього є спеціальна кнопка source. Вона може називатися трохи по-іншому, але суті це не змінює. За допомогою неї потрібно правильно вибрати джерело. Послідовним натисканням перебираються всі можливі варіанти.
Який саме вибрати порт, зазвичай залежить від задачі. Якщо це простий перегляд новин, підійде будь-який. Тим, хто любить якісну картинку, доведеться перейти на цифрові інтерфейси. Можна підключити комп’ютер навіть через SCART, використовуючи спеціальний перехідник. Важливо розуміти, який саме інтерфейс – аналоговий або цифровий. Крім того, сучасні стандарти гарантують і вищу якість. Як вже згадувалося, для DVI single-link це full hd. Щоб дивитися телебачення 2К або 4К, потрібно підшукати собі displayport або hdmi.
Навіть навскидку дуже багато чого можна сказати по швидкості. Наприклад, для DVI single-link вона становить 4 Гбита в секунду. Дозвіл 2К і 4К потребує, відповідно, в 1,5 і 6 разів більше. Це досить приблизні цифри, тому що багато залежить від частоти зміни кадрів. Наприклад, hdmi другої версії придатний для показу 4К зі швидкістю зміни зображення 60 Гц. Відповідно, displayport годиться для будь-яких завдань, які можуть виникнути на сьогоднішній день.
