За великим рахунком ресивери забезпечуються двома типами виходів. Це цифрові і аналогові. Крім того часто ресивер може служити повторювачем сигналу високої частоти на той випадок, якщо антенний кабель тільки один. Давайте коротенько розглянемо, що являє собою обладнання, а потім розповімо, як підключити ресивер до телевізора.
Що таке ресивер
Ресивер використовується для розшифровки цифрового, іноді кодованого сигналу, для того, щоб подивитися програми на телевізорі. Давно помічено, що при використанні наукоємних технологій можна передати більше програм в одному частотному діапазоні. Будь то ефір або кабель, різниці ніякої немає. Тому на одному частотному каналі можуть сидіти 10 і більше програм, серед яких іноді присутній і радіо. Згідно середовищі передачі цифрові стандарти телемовлення діляться на три групи:
Ресивер і його пульт д/у
Ось ці букви і ми можемо бачити на коробках ресиверів, що продаються в магазині. Так що насамперед потрібно вибрати підходящий. Ви запитаєте, а в чому ж між ними різниця? У протоколах. Можуть відрізнятися частоти, типи модуляції, бітрейт та інші параметри. Чи можна створити гібридний ресивер, який би займався прийомом всіх типів мовлення? Це рідкість, і не особливо потрібно. Тому що антени для наземного мовлення супутника поки що різні. Отже, кабелів два. Інша справа, якщо використовується розгалужувач, але це вже зовсім інша історія, для якої передбачена можливість роботи ресивера в режимі ретранслятора. (Див. також: Як підключити колонки до телевізора)
Вимоги до частоті, бітрейту і типом модуляції пред’являє середовище передачі. Це повітря, кабель або навіть вакуум. На даний момент кожна група стандартів пережила вже друге видання, але збережена зворотна сумісність. Тобто DVB-T2 зазвичай годиться для прийому першого покоління мовлення. Але ніяк не навпаки. Цей момент потрібно також враховувати. Перед тим, як підключити ресивер до телевізора, переконайтеся, що плазмова панель не має вбудованих модулів. Особливо це стосується наземного мовлення. В іншому потрібно зрозуміти, що за типом підключення і методиками використання різниці між групами З, S і T ніякої немає. Просто в першому випадку сигнал приходить з-під землі, у другому ловиться тарілкою, в третьому приймається антеною, що стоїть на даху.

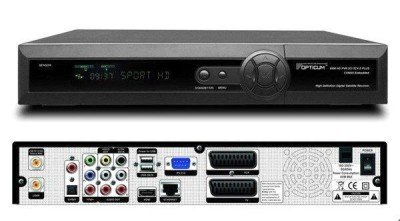

Порти і роз’єми ресивера
Антенний вхід телевізора транзитом через ресивер
У результаті ми маємо коннектор кабелю на 75 Ом, який потрібно підключити до ресівера. Якщо на даху був використаний спліттер (розгалужувач), то транзитом сигнал потрібно передати на телевізор. Для цього використовується вихід RF OUT на задній панелі. З’єднувачем служить шматок кабелю на 75 Ом, з обох кінців якого стоять F-конектори. Не слід сподіватися, що ресивер посилив сигнал, що потім не факт, що це має місце бути. У зв’язку з цим шматок кабелю на 75 Ом повинен бути по можливості коротшою. Якщо тарілка з визначення активна, то антени (навіть колективної) рівень сигналу зазвичай кульгає, і не потрібно вносити додаткове загасання.
У цьому випадку ресивер буде приймати цифрові канали за стандартами DVB, а телевізор ловить аналогове мовлення. У припущенні, що ніяких вбудованих карт прийому панель не має. А що робити, якщо у нас два джерела сигналу? Наприклад:
- Мультиплекс стандарту DVB-T2 наземного цифрового зв’язку.
- Супутникова тарілка на протоколі DVB-S
В цьому випадку послідовно підключається два ресивера. Кожен для свого протоколу. Якщо це необхідно, то до виходу RF OUT останнього потрібно ще і підключити антенний вхід телевізора. Це, наприклад, в тому випадку, коли хочеться місцеві канали дивитися аналогового зв’язку. Вимоги ті ж: довжина проводу повинна бути по можливості менше. Крім того ресивери не потрібно ставити один на одного. Якщо придивитися, то на дні їх зазвичай прорізані щілини. Це потрібно для припливу повітря природним шляхом. Так проводиться охолодження обладнання. Відповідно, ці тракти не повинні бути перекриті.

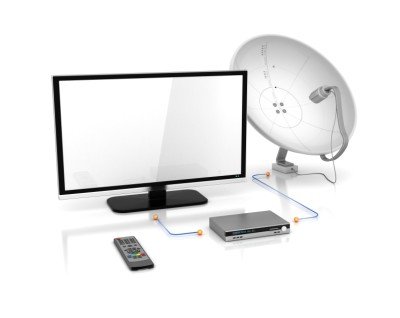

Взаємодія ТБ з сигналами
Передача розшифрованого сигналу в телевізор
Для з’єднання ресівера з телевізором існує два загальноприйнятих стандарту. Як вже згадувалося вище, це аналоговий та цифровий:

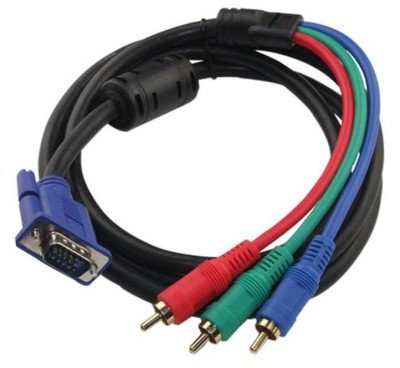

Провід з 3RCA
Не завжди на старих телевізорах є роз’єм під 3RCA. Якщо на заході цей інтерфейс загальноприйнятий чи не з часів закінчення Другої світової війни, то у нас це зовсім не так. На електронно-променевих телевізорах зате зазвичай є роз’єм SCART. Це свого роду захист з боку Франції від вторгнення японської техніки. І хоча барикади довго не протрималися, поки наші побратими по розуму кричали «Але пасаран», ми встигли у них перейняти, як це водилося в колишні часи, сам коннектор. Тому будь-Витязь часів перебудови оснащений SCART.
В цьому є той плюс, що громіздкий роз’єм містить майже всі види аналогових інтерфейсів (якщо не всі) у своєму складі. Можна легко знайти її SCART (в тому числі на цьому сайті у наших попередніх оглядах). Справа в тому, що з кожним стареньким телевізором зазвичай йшов обрізком у вигляді штекера. Причому розбірний. І можна спорудити на його основі будь-яку потрібну конструкцію. У тому числі і з’єднання з 3RCA. (Див. також: Як підключити Триколор до телевізора)
Ще простіше купити в магазині готове рішення. Тільки врахуйте, що роз’єм повинен працювати саме на вхід, а не на вихід. Інакше намучитесь, доведеться шукати заново. Крім того в продажу для того, щоб підключити ресивер до телевізора, існують спеціальні гібридні роз’єми. У них є перемикач, що змінює напрямок руху потоку. Знову ж прилад повинен працювати на вхід. Що стосується нових цифрових телевізорів, то ні один з них не йде без роз’єму 3RCA. А HDMI зазвичай є навіть кілька. Щоб ще приєднати туди програвач дисків або домашній кінотеатр.
Якщо вже на те пішло, то ресівер можна приєднати до телевізора опосередковано. Для цього служить центральний блок домашнього кінотеатру. Другий варіант – ресивер для телевізора. Але не той, що для прийому цифрового мовлення. Просто назва збігається за щасливої випадковості або недогляд. Про цих ресіверах можна довідатися на Яндекс-маркеті в розділі Електроніка->Ауді – та відеотехніка->Аудіотехніка. Тобто це є звуковим аналогом домашніх кінотеатрів, які, в свою чергу більше призначені для роботи з зображенням.
Однак аудіоресивери теж цілком годяться для роботи. Крім того у них присутні просунуті режими роботи зі звуком. Підтримуються різні формати. Залишилося додати до цього, що більшість ресиверів (і для прийому цифрового мовлення, і для аудіо) забезпечуються різними засобами програвання мультимедіа. Найчастіше це порт USB. Він читає і флешки, жорсткі диски. З цієї точки зору буває зручніше приєднати носії до ресивера, а не до телевізора безпосередньо. Для передачі сигналу найкраще використовувати інтерфейс HDMI. До речі, відповідного кабелю не є в наборі. Тому перед тим, як підключити ресивер до телевізора, потрібно буде виріб ще й придбати.
Ми описали практично повністю можливості ресиверів для прийому цифрового телебачення. Про інші, ті, що аудіо, читайте інші наші огляди. Ми припускаємо, що інші ресівери можуть забезпечуватися цифровим оптичним інтерфейсом для виводу звуку, але зазвичай цей крок не практикується фірмами-виготовлювачами. До речі, якщо є бажання послухати супровід в режимі 5.1, то зазвичай домашні кінотеатри надають таку можливість. Всередині є спеціальні алгоритми для трансформації двох каналів в шість. Ми вже обговорювали цю тему в наших попередніх оглядах.
Що стосується зображення, то їм (його перетворенням, наприклад, в 3D) займається в інших випадках телевізор. Крім того, є і спеціальні програми для персональних комп’ютерів, які будують потрібну графіком. Тому сигнал телемовлення раціонально в цьому випадку передати на відеокарту, а з неї вже направити в телевізор. Як це зробити? Доведеться розширити робочий стіл на потрібний простір. Правда, просто? Для цього і потрібні цифрові технології, які буквально будь-які операції дозволять зробити з зображенням і звуком. Все для людей, щоправда, у яких є гроші.
