Як підключити автомат в щитку: збірка, установка, розводка

Зміст:

  • Правила складання розподільних коробок і установки автоматів
  • Як розвести свій розподільний щит по квартирі
  • Як зібрати свій розподільний щит

Перед тим, як підключити автомат в щитку на майданчику, потрібно викликати електрика. Потім потрібно поставити перед ним завдання, і на цей вся робота закінчена. За межами своєї квартири господар не має права робити що-небудь: замінити автомат в щитку, гратися з фазами, проводити заземлення. Зрозуміло, що можна якось уникнути подібних тонкощів, але ми мисливців зараз отучим дуже просто. Подивіться на наше фото, там видно розкладка електрики в щитку. Так ось: кожна жила знаходиться під напругою 220 В, а між ними – 380 Ст. Причому, як це добре видно, ніде не спостерігається жодних ознак ізоляції. У той же час корпус щитка заземлений. Уявили, що буде, якщо плечиком замкнути ланцюг?

Правила складання розподільних коробок і установки автоматів

На майданчику у більшості людей стоять старі добрі пробки. Чим це погано? Вони одноразові. Як тільки жила згорає, доводиться робити жучки. Тобто береться тонкий проводок і напувається на обидві сторони запобіжника. Зрозуміло, що при цьому характеристики приладу змінюються, тобто потужність спрацьовування стає невизначеною. Проблема тут у тому, що довідники технічних даних для струму дають робоче значення, яке проводка може тягти протягом довгого часу. Наприклад, для проводу ПВС 3х0,75 даються такі відомості:

Як підключити автомат в щитку: збірка, установка, розводка

Схема монтажу

  • Номінальний струм 16 А, За іншими даними для трьохжильних кабелів цей параметр становить 14 А.
  • Потужність 2300 Вт. Вже тут виникає перше запитання. Якщо струм 16 А помножити на напругу 230 В, то виходить 3700 Вт, а якщо 14 – виходить 3220. Звідки, питається, береться цифра 2,3 кВт?
  • Піковий струм складає 4,5 кА. З цієї характеристик, оцінивши кількість жилок у кожній гілці можна знайти корисні відомості. Наприклад, скільки витримає один мідний волосся в разі нештатної ситуації. Припустимо, що кожен джгут пліток з 15 жив. Тоді кожна з них витримує 4,5 кА / 15 = 300 А. Це занадто багато. Навіть у сучасних новобудовах рідко ставлять автомати вище 63 А. Зрозуміло, що при використанні навіть однієї жили з нашого прикладу вся проводка згорить раніше, ніж виб’є пробку.
  • Часто можна зустріти якісь фантастичні відомості, явно не мають відношення до дроту. Зразок діапазону пригнічуваних перешкод і певної довжини кабелю.
  • З цього можна зробити висновок про те, що самостійно знайти достовірні відомості дуже складно. І краще для цього користуватися лише офіційними документами, насамперед стандартами. Причому в ГОСТ складно знайти робочий струм, не кажучи вже про максимальному. Є відомості, що для січення 0,75 квадратних міліметра робоче значення складає лише 6 А. Ось те значення, яке регламентоване за фактом (див. таблицю 9а ГОСТ 7399). Якщо ж брати типові автомати захисту на 50 А, то їм відповідає (за деякими даними) мідна проводка з перетином жили 0,75 квадратних міліметра. (Див. також: Як підключити двигун від пральної машини автомат)

    Ви помічаєте, звичайно ж, що ці цифри, м’яко кажучи, відрізняються від тих, що були наведені вище. Простіше кажучи, наша держава не передбачає можливості відновлення населенням згорілих пробок. Потрібно купувати в магазині. Автомат захисту хороший тим, що він багаторазовий. Це спеціальний прилад, який гарантовано відключить напругу в екстреному випадку. Але ті, хто вважає, що 50 А є значенням спрацювання, помиляються. Це не що інше, як робоче значення. Нештатної ж буде ситуація з багаторазовим перевищенням. І цей факт пояснює необхідність поділу квартири на гілки.

    Як підключити автомат в щитку: збірка, установка, розводка

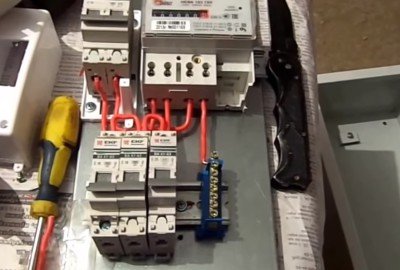

    Автоматичні лічильники

    Припустимо, рекомендується верхнє освітлення класти житловий 1,5 квадратних міліметрів по міді, а для духовок і електричних плит – 4. Зрозуміло, що поріг вигорання ізоляції у них різний. І один автомат на вході в квартиру не може однаково захистити все. Виходить, що цей прилад лише вбереже будинок від пожежі (та й то не факт). У зв’язку з цим потрібно розуміти, що схема підключення автоматів в щитку повинна виглядати наступним чином:

    • Під’їзної щиток більше потрібен для електриків, оскільки працювати самостійно і щось міняти ми не маємо права. Вся проводка там відноситься найчастіше до спільного майна, допустимим керуючою компанією. Тут стоять автомати, за допомогою яких можна вирубати електрику відразу у всій квартирі або її частини. В реальності найчастіше на кожну квартиру припадає дві пробки.
    • Всередині квартири зазвичай ставиться ще один розподільний щит. Найчастіше габарити його такі, що не дозволяють вбудувати обладнання в стіну, тому доводиться вишукувати під це обладнання місце. Наприклад, можна розмістити в районі стелі.

    Як розвести свій розподільний щит по квартирі

    Отже, ми з’ясували, що в під’їзді працює електрик, причому при купівлі захисних автоматів потрібно заздалегідь дізнатися, на скільки ампер брати. Тому що параметри новобудов істотно відрізняються від хрящевик (в рази). В результаті проведення подібних робіт на майданчику в районі нашого лічильника з’явиться два автомати, тепер перенесемося в квартиру.

    Установка автоматів в електрощитку проводиться на спеціальні кронштейни. Власне, розмір коробок варіюється в залежності від кількості компонентів. А визначити їх у сумі допоможуть наступні рекомендації:

    Як підключити автомат в щитку: збірка, установка, розводка

    Покомнатная розводка

  • У кожному приміщенні має бути мінімум дві гілки: освітлення і розетки. Перші розлучаються проводами дві або три жили (в залежності від потреби в заземленні) перетином по міді 1,5 квадратних міліметра, другі – 2,5. Згідно цьому підбираються і автомати захисту: на 10 і 16 відповідно. Винятком є електричні кухонні плити, жила для яких при потужності споживання 6 кВт вибирається перерізом не нижче 6 квадратних міліметрів, автомат на 20 А. Уважні читачі можу зауважити, що струм споживання в цьому випадку вище. А ми зауважимо, що в реальності автомат захисту вимикається при перевищенні номіналу на 45% приблизно через годину. Це потрібно знати домогосподарці при реалізації своїх рецептів. Багато хто тут же запитають – а як перевірити реальне споживання обладнання, яке можна значно відрізнятися від номіналів? Для цього існують струмові кліщі, правила користування якими ми вже пояснювали. Таким чином, глава вдома приймає від своєї прекрасної половинки службове завдання (які клавіші включити і на скільки), а потім повинен вибрати перетин жили і автомат, виходячи з цих вимог. Приклад (6 кВт, 4 квадратних міліметра, 20 А, 1 годину роботи) ми привели вище.
  • Окремим рядком йдуть кондиціонери. Рекомендується для кожного приміщення провести свою гілку, якщо кліматичної техніки занадто багато. В цьому випадку можна буде дозовано проводити технічні роботи.
  • Якщо якась техніка ставиться поблизу мийки, санвузли, то вона повинна знаходитися не ближче 60 см до кордонів точки роздачі води. Причому підключення ведеться через диференціальні автомати. Сенс тут такий, що ці прилади спрацьовують на струм витоку (не більше 30 мА за правилами РФ). Ми не будемо тут зупинятися детально, оскільки не раз робили це раніше. Дивіться також ГОСТ 50571.11.
  • Якщо є бажання електрифікувати лоджію, то це буде окрема гілка автомата. Перетин жили береться зазвичай 2,5 квадратних міліметра. Якщо розеток не є, то вистачить і 1,5.
  • Крім того рекомендується на вході в розподільний щит поставити один за одним ще два автомати – звичайний і диференціальний. Їх номінальний струм виходить складанням середнього споживання всіх інших.
  • Як підключити автомат в щитку: збірка, установка, розводка

    Диференціальний автомат

    Дуже великої уваги заслуговує вибір моделей. Так, наприклад, можна знайти в продажу диференціальний автомат АТ-12 IEK MAD10-2-016-C-010 зі струмом спрацьовування 10 мА ціною понад 1000 рублів. А поруч лежить прилад Дифавтомат АД-4 TDM SQ0221-0006 з тим же номіналом. Але струм спрацьовування вище – 30 мА, а полюсів в два рази більше. По-російськи кажучи, другий диференціальний автомат за 900 рублів цілком годиться відповідно до законодавства РФ, та до того ж дозволяє здійснити підключення в два рази більшої кількості приладів. Обидва монтуються на стандартний кронштейн. Який візьмете?

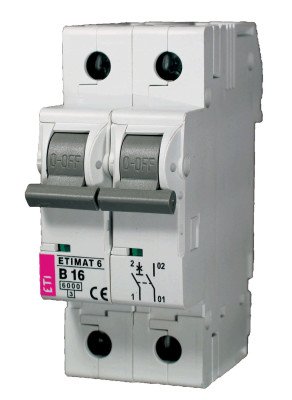

    Що стосується звичайних автоматичних вимикачів, то вони йдуть за ціною вчетверо нижче. Але і там є варіації. Тут необхідно знати, що вони градируются по класу розмикаючого пристрою від А і далі за латинським алфавітом. У будинках і квартирах рекомендується застосовувати В та С. А відрізняються вони по струму спрацьовування. У більш чутливі, тому який-небудь колекторний двигун може їх легко вирубати. Ми вже наводили у своєму огляді приклад з тестуванням запуску дрилі, де показано, що струм холостого ходу на самій високій швидкості значно нижче пускового. Тобто при використанні занадто чутливих захисних автоматів з’являється шанс постійного відключення по спрацьовуванню захисту.

    У кожному конкретному випадку ми рекомендуємо використовувати струмові кліщі для оцінки споживання приладів. А загальні рекомендації такі: (Див. також: Диференціальний автомат)

    • Електроніка підключається через більш чуйні автомати захисту, наприклад, А чи Ст.
    • Що стосується побутової техніки, у тому числі пральних машин та пилососів, то краще вибирати клас С.

    Інші автомати мають специфічне призначення. Тому перед установкою таких потрібно заздалегідь оцінити наслідки. І навпаки, при наявності в гаражі великих і потужних верстатів може знадобитися придбання захисних автоматів класу D і ін Різновиди автоматів настільки численні, що ми не бачимо причин забивати цим голови читачів. Ще раз нагадуємо, що для кожного типу приладів (у тому числі освітлювальних) потрібно визначити максимальні стартові струми. Багато можна заощадити при використанні світлодіодних лампочок. В цьому випадку вимоги до проведення та номіналом захисних автоматів різко падають. До такої міри, що всю ілюмінацію в будинку можна поставити на єдиний вузол.

    Автомат в цьому випадку застосовується диференціальний (оскільки в гілку входить освітлення ванної кімнати). Це явно допоможе заощадити при використанні багатополюсних пристроїв (фактично купується один автомат диференціальної захисту, і він завідує розетками для пральної машини, а також всім освітленням). Потім, по мірі надходження грошових коштів в сімейний бюджет, можна варіювати.

    Як зібрати свій розподільний щит

    А. Земсков дотримується думки, що складанням розподільних щитів повинні займатися професіонали. Підключення автоматів в щитку проводиться з обов’язковою перевіркою всіх контактів, на кронштейни, об’єднання ведеться шинами, а не звичайними проводами. В іншому нічого складного немає, клеми найчастіше затискні для викруток під хрест. Іноді трапляються пристрою іншого класу, де жила закладається без інструменту. Відповідно до цього підвищується і вартість.

    Як це має бути вже зрозуміло, всі автомати електрично поєднуються паралельно, причому звичайні УЗО врубаються в ланцюг фази, а диференціальні вимагають підключення також і нульового проводу. Не один з них не може розмикати заземлення, яке виходить прямо на майданчик. Нагадуємо також, що на кухні за правилами має бути не менше 4-х розеток на 10 А кожна, а в кімнаті припадає по одній штуці на кожен 4 метри периметра. Всі ці складності наочно показують, чому не завжди підключення автоматів в щитку своїми руками буде найкращою ідеєю. Для цього потрібно хоча б розуміти, що і як робиться.

    Як підключити автомат в щитку: збірка, установка, розводка

    Як підключити автомат в щитку: збірка, установка, розводка

    А тепер експрес інструкція на предмет того, як в щитку підключити автомат:

  • Проводимо електричне з’єднання з потрібними висновками.
  • Ставимо на кронштейн.
  • Готово!
  • Просто? Якщо знати, що і куди підключається, то особливих проблем не виникне. Не забувайте правильно вибирати номінали захисних автоматів, діаметр мідних жил і заводити фази на розрив, а не нульовий провід. Додамо до цього, що в розетках зазвичай 220 В подається в ліве гніздо, а вимикачі в робоче положення встановлюються натисканням на верх кнопки. Це не догми, тому що Makel все робить навпаки, але дуже зручно.
