Всехвильова антена своїми руками: особливості, конструкція та узгодження

Зміст:

  • Логопериодические всеволновые антени
  • Конструкція антени логопериодической
  • Узгодження логопериодических всеволновых антен

Всехвильова антена не може бути простий за визначенням. Відомо, що габарити всіх пристроїв для перетворення ефірних хвиль в електрику залежать від довжини хвилі, а саме її ми і зібралися змінювати в широких межах. Що ж робити? Відкриємо маленький секрет: всеволновые антени завжди складаються мінімум з двох простих. Як дві системи об’єднати в одну, питання іншого порядку. Наприклад, в логопериодической антени працюють ділянки з кількох директорів областями. Починаючи, від задньої і по мірі зростання частоти активна частина зміщується вперед, до носика. У цьому випадку інтеграція забезпечується двопровідною лінією живлення, задає правильний розподіл фаз. Давайте подивимося, як може бути зроблена всехвильова антена своїми руками.

Всехвильова антена своїми руками: особливості, конструкція та узгодження

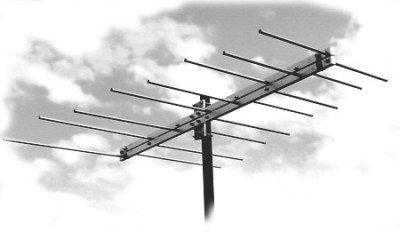

Логоперіодична всехвильова антена

Логопериодические всеволновые антени

Як зробити всеволновую антену? Підглянути конструкцію у мережі. Як правило, складно зробити всеволновую антену своїми руками. Простіше купити в магазині. До того ж зовнішня всехвильова антена дозволить ловити прийом, як правило, лише однією вишки. Для окремих конструкцій вибирається за одним напрямом на телебачення і радіо. Для розміщення на даху знадобиться всехвильова антена з підсилювачем сигналу. Для кімнати зайвих витрат електроенергії можна уникнути, якщо потужність хвилі достатня.

Незважаючи на те, що логопериодические всеволновые антени були винайдені вже більше півстоліття тому, до цих пір немає прийнятного способу розрахунків розмірів цього пристрою. Ви можете знайти в мережі спеціальні номограми, але за твердженням професіоналів зібране обладнання все одно буде мати потребу в налаштуванні і доведення, а розміри не будуть в точності тими, які потрібні. Автори деяких спеціальних книг пропонують вирішувати диференціальні рівняння в MathCAD. Цьому питанню присвячено одне видання 2005 року, про що ми вже згадували раніше. Але якщо з комп’ютером немає по-справжньому близьких відносин, а таланти не пролягають в області програмування, то всі, хто що-небудь розуміють, настійно радять: (Див. також: Логоперіодична антена своїми руками)

Беріть вже готові, випробувані кимось розміри для конструювання логопериодической антени.

Де їх взяти? Інтернет широкий, і зараз ми також знайдемо слушну сайт, звідки візьмемо все потрібне. Читайте далі…

До речі, уникайте пропозицій, часто зустрічається на інтернет-форумах. Суть їх однотипна – учасник форуму запитує, як і де знайти схему саморобної антени. Йому у відповідь рекомендують ті чи інші схеми по посиланнях. Найчастіше такі відповіді ведуть до платних порталам і добре, якщо в результаті вам дійсно дістанеться якісний результат. Частіше за все, ви просто відправляєте смс-повідомлення з мобільного телефону, втрачаєте більше 200 рублів і розумієте, що стали жертвою шахраїв. Тому варто бути уважніше! Шукайте доступні безкоштовні варіанти, не купуючись на підроблені позитивні відгуки.

Конструкція антени логопериодической

Отже, вирішено: всехвильова антена своїми руками буде збиратися з підручних матеріалів. А де ж взяти потрібні розміри? Наберіть в пошуковику «логопериодические антени креслення» і вибирайте потрібний малюнок. Ми вже знайшли потрібний і з задоволенням розміщуємо у себе настільки корисний джерело. Якщо вам не подобається обраний нами варіант, підшукайте свій і відштовхуйтеся від наявного зразка. На використовуваному нами малюнку (і будь-якому вашому зразку має бути) видно, що змінюються не тільки довжини випромінювачів, але і відстані між ними. Саме зображення дуже чітке і зрозуміле, коментарів не потребує. На всякий випадок зводимо в таблицю всі розміри.

Всехвильова антена своїми руками: особливості, конструкція та узгодження

Таблиця даних

Що погано на малюнку? Показаний діаметр дроту для плечей – 6 мм – але не вказано діаметр несучих щогл. А от відстань між зовнішніми краями по вертикалі становить 8 мм. Просто уявіть собі… шестимиллиметровые стрижні… вони не поміщаються в цей отвір, а несучі труби не повинні стикатися. Ми вважаємо, що це відстань дано між центрами несучих. Тоді ряди плечей будуть лежати по вертикалі на відстані 2 мм. Несучі трубки при цьому також повинні бути 6 мм. Але вони ж порожнисті… витримають навантаження вітру?

Ось і перший неприємний сюрприз… Креслення наш явно з якоюсь помилкою (бо зображення ми завантажувати не будемо). В якому місці вона закралася? Дізнайтеся самі за допомогою КСВ метра. У будь-якому випадку логоперіодична антена доводиться до розуму зміною відстані між несучими і варіюванням відстані до замикає лінію пластини (на кресленні перемичка в лівій частині). Крім того, всередині верхньої несучої трубки повинен проходити живить коаксіальний кабель. А тепер давайте подумаємо, чи вміститься він внутрішньо того циліндра, зовнішні стінки якого 6 мм? Ми вважаємо, що РК 75 туди точно не полізе, навіть якщо зняти зовнішню захисну ізоляцію… Як бути? Вибирайте несучі трубки за розміром кабелю, а плечі напаивайте на внутрішню сторону (у верхній несучої низ, у нижній – верх).

Всехвильова антена своїми руками: особливості, конструкція та узгодження

Конструювання антени

Нехай тоді вихідне відстань між центрами «директорів» складе 8 мм, а потім при необхідності варіюйте параметр. Тепер пара слів про те, як харчується кабель. Щоб плечі були в протифазі, потрібно пропустити кабель всередині верхньої трубки і розпушити на виході з носика. Потім екран у цьому місці електрично з’єднується з верхньою несучою, а жила – з нижньої. Так забезпечується харчування половинок плечей в протифазі. Задня ж кромка несучих перемыкается між собою. Зрозуміло, що хвильовий опір логопериодической всехвильовий антени далеко від 75 Ом, тому треба якось узгодити конструкцію. (Див. також: Кімнатна ТВ антена своїми руками)

Узгодження логопериодических всеволновых антен

Радіоаматор RU3UJ вирішив цю проблему за допомогою четвертьволнового трансформатора 1:4. Але кабель брав на 50 Ом. Тобто між внутрішнім кабелем траверси і точкою живлення необхідно прокласти ще шматок шлейфу для погодження. Вся принадність у тому, що не у кожного хвильовий опір конструкції співпаде з RU3UJ, тому і схем годиться далеко не завжди. Однак вона дає нам зрозуміти, що узгодити пристрій, безумовно, потрібно. Додамо до цього, що хвильовий опір логопериодической антени залежить від:

  • Відстані між траверсами.
  • Довжини согласующей лінії позаду найдовшого вібратора і відстані між її проводами.
  • Всехвильова антена своїми руками: особливості, конструкція та узгодження

    Всехвильова антена своїми руками

    З цієї точки зору корисно згадати, що живить кабель довжиною кратною чверті хвилі передає опір антени на вихід без змін. Цей факт можна використовувати для вимірювання будь-яким методом. Крім спеціальних пристроїв у літературі можна зустріти таку послідовність дій:

    • Необхідно знайти генератор високочастотних коливань з діапазону логопериодической антени.
    • Довжина живильного кабелю робиться мінімальною і кратній чверті довжини хвилі.
    • Підшукується високочастотний реостат, який не повинен мати індуктивного опору.
    • Знадобиться також високочастотний вольтметр. Звичайний китайський мультиметр не підходить.

    Процедуру починають з калібрування вольтметра, налаштовуючи його шкалу на 100% щодо потужності генератора. Для досвіду потрібно через реостат включити антену на передачу. Високочастотний вольтметр знімає показання з реостата, а налаштуванням опору потрібно домогтися, щоб шкала показала 50%. Знайдену точку фіксують. Саме в ній опір реостата буде дорівнює хвильовому опору антени. Недоліком методики є складність узгодження. Реостат потрібно підключити без втрат, і це досить складно. Зрозуміло, що в лабораторії у всіх пристроїв однаковий опір, і відбиття енергії не відбудеться. На практиці ж узгодження доставить безліч проблем.

    Всехвильова антена своїми руками: особливості, конструкція та узгодження

    Що стосується методики розрахунку четвертьволновых трансформаторів, то ми вже наводили розгорнутий екскурс. Виготовляється такий пристрій з різних відрізків коаксіального кабелю. Нагадаємо, що опір четвретьволнового трансформатора дорівнює квадратному кореню з творів узгоджуваних величин. Наприклад, якщо обидва пристрої по 50 Ом, то знайдена величина буде також 50 Ом. Тобто погоджувати нічого не потрібно. Якщо відомо опір антени, то необхідно розрахувати лінію. Для цього в інтернеті є калькулятори, де можна вибрати товщину жили, матеріал діелектрика і діаметр обплетення. За цими даними своїми руками, хто як може, виготовляється потрібний четвертьволновый трансформатор.

    Для цього можна використовувати і шматки дроту, куплені чи знайдені окремо. Ізоляція береться з кабелів, при необхідності радіус її зменшується або збільшується. Оплітку допускається замінити мідною трубкою. Ви повинні зрозуміти, що в цьому випадку кожен крутиться, як може, заводських рішень на всі випадки життя не існує. На наш погляд всехвильова телевізійна антена найпростіше видобувається в магазині, за вітчизняну валюту. Своїми руками виріб конструюється для нетипового призначення, наприклад, прийому КВ. Логопериодическую всеволновую антену на цей діапазон дістати складно.
