Ми вже торкалися конструкцій Wi-Fi антени спрямованої дії. Це і биквадратные, і банкові саморобні раритети. Але завжди є шанс одержати кращу конструкцію. Ми вже згадували, що замість звичайної дроту краще взяти провід ПВ1 аналогічного перерізу, який вбереже встановлену антену від негоди. Плата з двостороннім фольгуванням, яку часто рекомендують використовувати в якості рефлектора, не дуже добре переносить негоду, бо не захищена нічим, а створити для конструкції спеціальний корпус досить проблематично. Зокрема, зросте вітрове навантаження на виріб. Сьогоднішній огляд присвячений методам поліпшення конструкції. Вай фай антена своїми руками для будь-якої негоди!

Биквадратные антени Wi-Fi

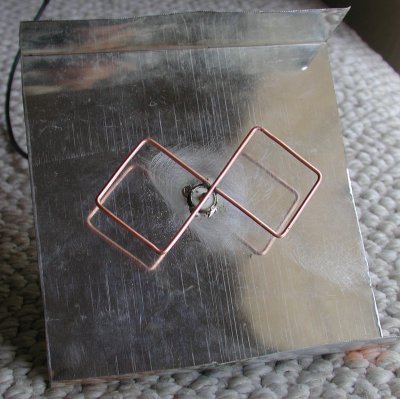

Вайфай антена, побудована за биквадратной схемою, складається з заземленого рефлектора і випромінювача у вигляді вісімки з прямими (90 градусів) кутами. Виходить щось схоже на ультрамодні окуляри з тонкою перемичкою посередині. Нижня половина садиться на землю, а верхня — на сигнальну жилу кабелю РК – 50.

Правда, антена для Вай фай буде розмірами поменше. У неї сторона квадрата по середній лінії мідної жили випромінювача приблизно дорівнює 30,5 мм. Отже, вісімка повинна відстояти від рефлектора на 1,5 (половина довжини сторони квадрата) см і бути йому паралельна. У нашому випадку плата з гетинаксу погана тим, що її важко дістати. По суті рефлектор це просто пластина з будь-якого добре проводить металу. Згодяться жерсть, сталь, алюміній. От ми і подумали, що, враховуючи розмір випромінювача, можна виготовити рефлектор Вай фай антени з лазерного компакт диску (DVD) на 5,25 дюйма. (Див. також: Антена для рації своїми руками)

Вай фай антена своїми руками: биквадратные варіанти

Внутрішній відображає шар з алюмінію якраз зроблено для того, щоб лазерний промінь не втрачав енергію на поверхні. Крім того в центрі вже є дірочка під N-коннектор. Залишилося тільки трохи розкрити захисну оболонку з пластику і посадити відображає шар на екран кабелю РК – 50. Зверніть увагу, що якщо N-коннектор не буде відстояти з випромінювачем на 1,5 см від рефлектора, то умови прийому значно погіршаться. Тобто необхідно досягти саме такого положення, підкладаючи тонкі металеві шайби або за місцем.

Отже, нагадуємо, що биквадратная вісімка гнеться від середини поротом на 90 градусів. В цю ж точку повинні повернутися обидва кінці кабелю ПВ1 1х2,5. Товщина дроту складає близько 1,6 мм у діаметрі, і між центрами жили сторона квадрата повинна дорівнювати 30,5 мм. Кінці зазвичай садять на екран коннектора і об’єднуються з рефлектором з компакт-диска, а серединна частина служить для зняття сигналу. Діаграма спрямованості пристрою різко звужується і має один головний пелюсток, який слід направити на джерело сигналу. Якщо справа відбувається в кімнаті, то доведеться експериментально знайти відбитий промінь, який може розташовуватися практично в будь-якому напрямку.

До речі, рефлектор не тільки захистить від сусідських перешкод і підсилить потужність. Ще він блокує ефект багатопроменевості, який мало корисного приносить апаратурі. Саморобна антена Вай фай буде приймати тільки з вузького сектора. Завдяки цьому, можна з’єднувати мережею будинки, що стоять навпроти, що було б неможливо з тієї, що йде в комплекті до точки доступу.

Зверніть увагу, що в деяких випадках вхідного рознімання на корпусі для підключення антени може і не бути. Такі точки доступу володіють вбудованими контурами з металу, які ведуть прийом радіохвиль. Зазвичай це такі хитромудрі плоскі фігури на корпусі з внутрішньої сторони. В цьому випадку доведеться цю вбудовану антену отпаять.

Там ще може бути конденсатор, він служить для компенсації коефіцієнта стиснення контуру. Справа в тому, що вбудована антена не може бути великою, тому її не вистачає на те, щоб створити повноцінний пристрій для прийому радіохвиль. Ось цей дефект і нейтралізується підлаштування конденсатором.

Нам цей елемент не потрібен, тому що наша антена для Вай фай роутера має повні розміри, які не потребують компенсації. У зв’язку з цим ланцюга для включення саморобки рвіть вище конденсатора. Ні в якому разі для монтажу не можна користуватися типовим паяльником на 100 Вт. Він спалить електронні компоненти на плату. Для цієї роботи потрібна маленький паяльник з жалом-голкою, в крайньому випадку на 25 Вт. (Див. також: Антена Харченко своїми руками)

Вага у компакт диска дуже маленький, тому вітрове навантаження йому не так страшна, як громіздкої конструкції і нікого знизу не вб’є падаючої платою гетинаксу. Зазвичай не рекомендується поміщати такі вироби на сонці, але в нашому випадку записана інформація не грає великої ролі. При бажанні N-коннектор можна буде загерметизувати, щоб продовжити термін служби паяного з’єднання. Для цього використовується спеціальний гель-компаунд, який застосовується при монтажі друкованих плат. Подібні випускає компанія Алюр з Санкт-Петербурга. А тепер пару слів про те, як зробити Вай фай антену своїми руками більш потужною.

Биквадратные антени Вай фай – не межа, або як втекти від сусідів

Пролог: я 2 тижні, ніяк не міг знайти в чому причина, потім перевернув антени у вертикальній і отримав 20 мбіт на 5 км, замість горизонтальних 4. Вампірениш, учасник форуму Локальні мережі України

Вай фай антена своїми руками: биквадратные варіанти

Перш ніж купити Вай фай антену, подумайте ось про що. З теорії відомо, що якщо випромінювачі розташовувати рядами, діаграма спрямованості звужується, в напрямку перпендикулярному лінії, вздовж якої вибудувати елементи. У перекладі на російську це означає, що якщо наші з одним будинки стоять на відстані 100 метрів, ширина сектора огляду антени для реалізації каналу зв’язку Вай фай чи повинна перевищувати 15 градусів. У цьому випадку вся корисна потужність буде спрямована тільки на вікно товариша (і завдасть шкоди тільки мешканцям його квартири!). Щоб реалізувати таку схему, потрібно використовувати подвійну биквадратную антену. Але можна ще й збільшити швидкість, якщо на ІН подарувати таку ж одного!

Як зробити Вай фай антену так, щоб вона не заважала сусідам? Зверніть увагу ось на який момент. Захиститися від непроханих гостей можна не тільки змінивши канал, але і поляризацію. Ось як це відбувається. Є три способи захисту каналу за допомогою антени:

  • Вибір частоти.
  • Вибір напряму (звуження діаграми спрямованості).
  • Вибір поляризації.
  • Вай фай антена своїми руками: биквадратные варіанти

    Зазвичай, коли є Вай фай, який нам надає провайдер, то всі ці величини задає він, а нам залишається лише підкорятися, але якщо у нас є своє обладнання, то розклад виходить зовсім інший. Ми можемо поставити свою антену на вертикальну поляризацію, якщо у сусідів використовується горизонтальна. При цьому наше обладнання перестане бачити один одного. Це можна зробити в односторонньому порядку або домовитися. Антени для цього знадобляться не ті, що в комплекті, а зразок биквадратной.

    Зазвичай на горизонтальній поляризації працює все телебачення, а на вертикальній зв’язок. Це просто традиція тому що штир рації зручно тримати перпендикулярно землі, коли говориш. В цьому контексті вигідно використовувати вертикальну поляризацію, але зазвичай саме така і стоїть у всіх роутерах. Тому ми пропонуємо просте правило:

    • Розташуйте з одним навпаки антени на вікнах однаково. Тобто, якщо у одного варто вісімка на боці, то й іншого повинно бути так само. Це називається просторова сумісність, яка є підвидом електромагнітної. Є мікрохвильовки, телефони і гора іншого обладнання на частоті 2,4 ГГц, що створює перешкоди. Тому розташовуйте антени однаково, а ось вертикально, горизонтально або під кутом – це вже не важливо. Просто експериментально шукайте положення, при якому швидкість більше.

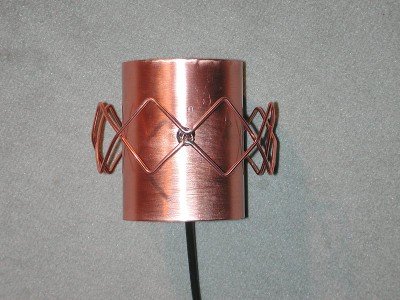

    А тепер обіцяна новинка, де є конструкція з чотирьох квадратів, збудованих в ряд. Діаграма спрямованості стане вузькій в напрямку перпендикулярному строю. Мідний дріт або одножильний провід перерізу 2,5 мм2 повинен бути завдовжки 50 див. Але ми рекомендуємо взяти з запасом. Якщо звичайна биквадратная Вай фай антена для ноутбука являє собою синфазную решітку з двох рамок, то в нашому випадку рамок буде вже чотири.

    Вай фай антена своїми руками: биквадратные варіанти

    Рамка для подвійний биквадратной антени

    При русі хвилі струм в сусідніх квадратах спрямований протилежно по контуру. За рахунок цього ефект від впливу поля складається. Тепер нам лише треба отримати чотири синфазних квадрата. Для цього знаходимо середину дроту і робимо вигин на 90 градусів. Виміряють близько 30 мм і робимо вигини з кожної сторони, але вже в протилежний бік. Відступає в два рази більше, і знову гнемо в першому напрямку. Повинна вийти велика буква W. Ще 30 мм – і загинаємо краю донизу під 90 градусів. Це готова одна половина.

    Вай фай антена своїми руками: биквадратные варіанти

    Другу робимо за образом і подобою так, щоб кінці повернулися в точку початкового вигину. Зверніть увагу, що ми не даремно рекомендуємо користуватися дротом з оболонкою з поліхлорвінілу – два наявних у фігурі перехрестя повинні бути ізольовані один від одного.

    Надлишок дроту обрізаємо так, щоб кінці не діставали до першого вигину два-три міліметри. Вай фай антена для комп’ютера вимагає рефлектора, в нашому випадку зійде солідний шматок фольгованого текстоліту або звичайна рівна жесть. Використовуємо N-коннектор для підключення.

    Випромінювач відстоїть від рефлектора на 1,5 см по всій площі. Кінці садимо на землю, а середину – на сигнальну жилу (кабель для Вай фай антени РК – 50). Щоб зміцнити краю фігури, використовуйте керамічну або пластикову трубку. Для фіксації та ізоляції застосовуйте клей, або герметик. Для вуличного варіанту рекомендується підшукати пристрою якийсь корпус з пластика. Відстань між саморобної антеною і приймачем повинно бути якомога менше.

    До зустрічі! В наступний раз обговоримо Вай фай радіоприймач.
