Сьогодні у нас на ринку з’являються інверторні двигуни з прямим приводом і 10-ма роками гарантії від фірми Samsung. Мало хто замислюється про те, що це означає. Якщо раніше бак підвішувався на розтяжках і з’єднувався з нерухомим приводом мотора ременем через шківи, то сьогодні движок є одним цілим з барабаном. У 2001 році фірма LG ввела в ужиток технологію DirectDrive, а в 2009 замінила систему амортизаторів, збільшивши бак і давши нам технологію Big-in з неймовірно великим завантаженням. Як пов’язано все це і транспортувальні болти на пральній машині? Розглянемо сьогодні трохи корисної інформації про конструкції пральних машин Samsung Diamond.
Навіщо потрібні транспортувальні болти на пральній машині
Яка б не була барабанна пральна машина, у неї є система ресор. На якій балансує бак. А якщо застосовано безременной механізм DirectDrive, то і мотор також гойдається всередині корпусу. Все це становить левову частку маси, тому ресори повинні бути дуже міцними. Зазвичай це такі сталеві розтяжки які за вуха кріпляться болтами:
Навіщо взагалі потрібні ресори? Якщо б їх не було, то виникли б найсильніші вібрації. Це відбувається внаслідок того, що барабан не може бути ідеально збалансований. Будь-який, у кого вдома є агрегат більш ніж на 1200 обертів, знає, як їздить сама по підлозі пральна машина під час віджиму. Так, що доводиться її заново горизонтировать кожні півроку. Це навіть при наявності амортизації. А якщо б не було ресор, пральна машин просто розбила б сама себе за рахунок вібрацій. Термін її служби сильно скоротиться, якщо виключити з конструкції демпфуючі пристрої. (Див. також: Заміна ТЕНа в пральній машині своїми руками)
Однак під час транспортування виникають ударні навантаження, які не кращим чином позначитися на виробі. Пружна система підвіски може постраждати від різких прискорень, тому що тримає велику масу барабана, бака і двигуна. Якщо це станеться, то пральна машина стане непрацездатною. Рівень вібрацій підвищиться, виріб вийде з ладу незабаром, навіть якщо спочатку і буде працювати. Ось чому важливо прослідкувати наявність транспортувальних болтів, коли товар доставлено. Робітники при покупці повинні провести демонтаж прямо в його квартирі. Якщо щось робиться не так, то це може викликати пошкодження при транспортуванні.
Довести що-небудь потім буде складно, а наші вітчизняні продавці якраз і намагаються продати товар з вітрини без транспортувальних болтів. Проблема в тому, що оцінити роботу ресор дуже і дуже складно. Це буде проявлятися в підвищеному рівні вібрацій. Потім відбудеться поломка від порушень умов роботи устаткування.
Як працюють транспортувальні болти
Сталевими баками постачають тільки дорогі пральні машини, ми ж сьогодні розповімо про ті, які комплектуються пластиком. Ми згадали, що всередині є система ресор. На ній гойдається бак. Транспортувальні болти повинні закріпити весь механізм щодо корпусу. Для цього на задній стінці є кілька отворів, одне з яких показано на рис. 1. Тут транспортувальний болт вже видалений і у віконці видніється пластикова різьблення бака. Всього таких місць може бути чотири або п’ять.

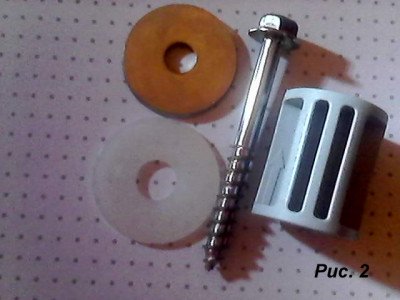

Зверніть увагу на грушовидну форму отвору з нижнім апендиксом. Туди входить болт. Він забезпечується двома шайбами, сталевий і пластиковою. Остання стикається з корпусом, щоб його не подряпати. Перша служить для того, щоб затяжку був сильнішим, а шестигранна головка болта не продавила пластик. Весь кріплення можна побачити на рис. 2. Сталева шайба вийшла злегка коричневою, але насправді це якісний метал із захисним покриттям від корозії. Ну, а навіщо ж апендикс у цього отвору?
Для цього необхідно подивитися на барабан з легкого і міцного пластику, який лежить поруч з кріпленням. Справа в тому, що між задньою стінкою і баком є пристойну відстань. Ось ця плашка, одягнена на транспортувальний болт і вставляється у великий отвір до упору в бак. А потім все це трохи приопускается в апендикс, щоб забезпечити надійне кріплення. Тільки після цього транспортувальний болт угвинчується в пластикову гайку бака. Не забудьте надіти шайби в тій послідовності, яку ми вказали!

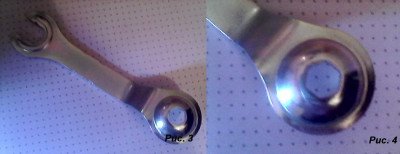

Затягування ведеться стандартним ключем, який додається в комплекті і зображено на малюнках нижче. Він же одночасно служить для регулювання висоти ніжок пральної машини при горизонтировании корпусу на підлозі. Перед тим як безпечно перевезти пральну машину, необхідно встановити транспортувальні болти з плашками і шайбами, як було розказано вище. Постійте-ка… але у нас немає плашок в тому пакетику, який залишили робочі! Серйозно? У нас теж не було. А де ж ми їх взяли? (Див. також: Чистка пральної машини лимонною кислотою)
Правильний демонтаж транспортувальних болтів
Взагалі-то у Samsung є спеціальні інструкції з приводу того, як знімати транспортувальні болти. Вони зазвичай розсилаються сертифікованим майстерням і магазинах. Але де ж у нас взяти такий? Здогадуєтеся, читали робочі цю інструкцію чи ні? Правильно, папір до них не дійшла, або була успішно використана з більшою користю, як цигарковий або туалетна. А що в результаті? Коли транспортувальні болти знімали, то ні про які плашках не знали. Весь світ чув про транспортувальних болтах, але що там ще за плашки?

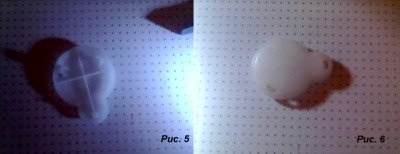

Так от, коли спеціальним шестигранним ключем знімали болти, то просто їх витягли. В результаті всі плашки впали на дно корпусу… Задоволені робітники поставили заглушки, які можна побачити на рис. 5, засунули пральну машину на місце, підключивши шланги (попередньо відгвинтивши сталеву кришку зливного отвору), і були такі, махнувши на прощання рукою. Справу зроблено!

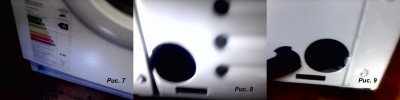

Корейці з цього дня заслужили наше гаряче повагу. Звідки вони знали про це менталітеті робочих людей. Знали, що коли транспортувальні болти на пральній машині будуть видалятися, то плашки неодмінно впадуть вниз. Тому в передній частині корпусу, відразу під панеллю, яка знімається для аварійного зливу води і чищення фільтра зливного насоса є два отвори, які як дві краплі води схожі на ті, що маються на задньої стінці, але тільки без апендиксів. Їх там два — праворуч і ліворуч. Перше розташовується біля откручивающегося фільтра зливного насоса. А білий ковпачок, який стирчить поруч, це заглушка шланга для аварійного зливу води (на фото шланг витягнений і видно як чорна смуга, що йде наліво). См. рис. 7 і далі.

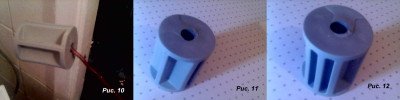

Так ось! Коли пральна машина працює, то виникають вібрації, і корейці використовували це з розумом. Від місця падіння плашок підлогу корпусу має невеликий нахил у обидві сторони до цих отворів. І коли машина відпрацює цикл, то біля кожної дірки буде лежати по дві плашки, які можна буде дістати за дірки чим-небудь гострим. Для цього центральний отвір ребристою пластикової деталі обладнане спеціальним поріжком. Ви тільки подивіться на рис., як здорово висить плашка на шматку мідного дроту без будь-якої підтримки. Ми запевняємо, що дістати деталі через такі малі отвори було б не просто, якби не було цієї продуманої ребристої конструкції «діжок», яка добре проглядається на малюнках.
Створюється враження, що плашки самі викочуються назовні, тільки трохи їм потрібно допомогти дротом. Цьому здорово заважає праворуч шланг для аварійного зливу води, тому необхідно його попередньо витягнути за білий ковпачок, трохи прокрутивши. І оп-ля, у нас в руках чотири плашки, які робітники залишили мотыляться всередині корпусу. Тепер тільки можна встановити транспортувальні болти своїми руками, як було описано вище, і вантажити побутову техніку на вантажівку.
В керівництві по експлуатації нічого цього немає, як немає і згадки про плашки і шайби. Якщо хочете може притягнути і без них бак до задньої стінці, але ми не рекомендуємо робити. Підготовка пральної машини до переїзду ведеться саме так, як було описано вище. Плашки виловлюються з отворів дротом. Знімна панель віджимається зверху плоскою викруткою в трьох місцях:
- з боків;
- по центру.
Після цього деталь акуратно витягується на себе. Може заодно і фільтр для зливного насоса подивитися на предмет забруднень. Якщо його не чистити періодично, то гарантована поломка. Зливний насос виходить з ладу.
Конструкція транспортувальних болтів
На малюнку добре видно, що сам сталевий болт з шестигранною головкою. Різьба у нього гвинтові, як у саморіза. Інший тип і не підійде для пластикового бака. Ми допускаємо, що для сталевих у комплекті йде звичайний болт. Бережіть транспортувальний кріплення, в іншому випадку доведеться користуватися звичайними шурупами досить великої довжини і діаметра. Підбираються вони в разі чого з місця. Плашки можна замінити звичайними дерев’яними котушками для швейних ниток. Але ці доморощені рішення краще всього залишити на самий крайній випадок.
Тепер читачі знають, для чого потрібні транспортувальні болти, і як безпечно перевезти пральну машину. А значить, ми вважаємо своє завдання виконаним. Всім вдалого дня, і перевіряйте роботу технічних спеціалістів, навіть якщо вони виглядають справжніми профі!
Зверніть увагу на повну відсутність інформації з цього приводу, але запаси стільниковим телефоном з камерою, ми впевнені, що кожен читач зможе скласти таку ж керівництво для своєї власної пральної машини.
