Самостійний ремонт пральних машин: пристрій, розбирання, ремонт і складання

Зміст:

  • Пристрій пральної машини
  • Розбирання пральної машини Бош
  • Верхня панель пральної машини
  • Панель програматора пральної машини
  • Фронтальна панель пральної машини
  • Обважнювачі бака, шланги і ТЕН
  • Задня панель пральної машини, двигун
  • Система амортизації бака пральної машини
  • Бак пральної машини
  • Заміна манжети пральної машини
  • Як замінити підшипники пральної машини

Найголовніше, напевно – вміти розібрати пральну машину, а потім знову її зібрати. Ось про це і поговоримо сьогодні. А також про те, які деталі і вузли наповнюють прилад. Це допоможе здійснити самостійний ремонт пральних машин. Будемо рухатися від моделей Бош, а на них дуже схожі Zanussi. Ariston – і зовсім копія, тільки порядок розбирання трохи інший, а ТЕН часто стоїть в задній частині бака. Але давайте про все послідовно говорити.

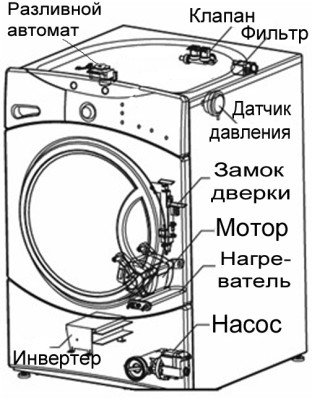

Пристрій пральної машини

До поглиблення в нетрі, хоча б розповімо, які складові частини є типовою пральної машини. Їх потрібно буде зняти з тієї чи іншої послідовності, щоб дістатися до потрібного місця:

  • Панелі: передня, задня, верхня, цокольна передня.
  • Лоток для миючого засобу.
  • Панель програматора.
  • Барабан з баком і муфтами.
  • Обважнювачі бака.
  • Двигун.
  • Ресори.
  • Помпа.
  • ТЕН.
  • Пресостат.
  • Самостійний ремонт пральних машин: пристрій, розбирання, ремонт і складання

    Ми будемо пояснювати по ходу подій, а також не претендуємо на те, що назвали всі деталі. Поправте нас в коментарях. (Див. також: Ремонт пральних машин своїми руками)

    Розбирання пральної машини Бош

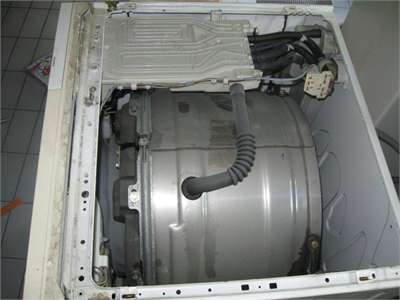

    Верхня панель пральної машини

    Перед роботою вийміть шнур живлення з розетки. При цьому можна отримати легкий удар струмом, торкнувшись вилки. Звичайна справа. Трохи енергії запасається в конденсаторі. У Бош для початку слід зняти верхню панель. Це забезпечить зручний доступ до інших частин. Для цього знадобиться ключ TORX. Зараз їх можна купити в будь-якому магазині. На задній стінці у верхній частині з боків є пара болтів. Відкрутіть їх. Після цього обережно зніміть верхню панель, попереду вона кріпиться на двох засувках. Тепер забезпечений зручний доступ до фронтальної частини.

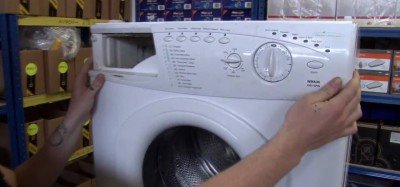

    Панель програматора пральної машини

    Знімайте цокольну панель, вона зазвичай кріпиться на засувки і піддається вмілим рукам і звичайної викрутки. Після цього слід акуратно видалити лоток для миючих засобів. В лівій частині панелі програматора відкриються пара шурупів, на яких вона тримається. Відкрутіть їх. Панель програматора краще не отстыковывать, якщо того не вимагає ремонт. Просто перекиньте її через верхню раму, де конструкція полежить до закінчення робіт. Саме час братися за фронтальну панель. Вона кріпиться на чотири шурупа:

    Самостійний ремонт пральних машин: пристрій, розбирання, ремонт і складання

    • два в нижній частині;
    • два у верхній частині.

    Фронтальна панель пральної машини

    Відразу не вийде від’єднати передню панель, тому що до неї прикріплена муфта барабана. Зніміть сім’ї, яка кріпить гуму уздовж вікна завантаження. Найчастіше на ній є пружина, яку потрібно злегка розтягнути. Щоб гумова муфта не заважала, затолкайте її всередину пральної машини. Оголиться ще пара шурупів, які також потрібно відгвинтити. Зніміть фронтальну панель.

    Обважнювачі бака, шланги і ТЕН

    Короб лотка для миючих засобів з’єднується товстим шлангом з баком і сидить на хомутах. Зніміть той, який потрібний. Крім того в напрямку наливного отвору відходить ще пара трубок. При необхідності вони також отстыковываются. У Бош зазвичай є два утяжилителя для бака, фронтальний і верхній. Зніміть їх по черзі, викрутивши болти. ТЕН часто розташовується спереду. Перш ніж знімати його, сфотографуйте роз’єми. Це допоможе при складанні. ТЕН притискається однієї платівкою, яка прихоплюється гайкою. Якщо припускаєте зняти нагрівач пральної машини, то послабити гайку, і акуратно приклавши дощечку, вдарте молотком, щоб зрушити ТЕН, який напевно прикипів при експлуатації.

    Самостійний ремонт пральних машин: пристрій, розбирання, ремонт і складання

    Ремонт пральних машин ” Електролюкс відбувається за схожою схемою. Але тільки ТЕН у них знаходиться ззаду. Забігаючи вперед скажемо, що конфігурація всіх панелей корпусу схожа. Тому для чищення нагрівача від накипу просто зніміть сталеву задню панель пральної машини. Від’єднайте проводку, сфотографувавши її, після чого проведіть всі необхідні операції.

    В нижній частині бака можна помітити тонку відповідну трубку. Це щуп пресостату, який стежить за рівнем води. Отстыкуйте його. Дренажний шланг знаходиться в самому низу бака пральної машини і тримається на одному ярмі. Відкрутіть болт і зніміть гумовий підводку. У Бош часто кабелі Тена кріпляться на передній частині бака. При необхідності від’єднайте їх. (Див. також: Самостійний ремонт посудомийних машин)

    Задня панель пральної машини, двигун

    Настав час задній панелі. Вона часто зроблена із сталі і прикручена безліччю шурупів по периметру. Через задню панель досягається доступ до двигуна, який на полозах стоїть прямо на баку. Сфотографуйте всі електричні з’єднання, в подальшому це спростить складання. Зніміть ремінь зі шківа, потім обережно ослабте кріпильні болти мотора, але повністю не відкручуйте. Злегка поелозьте двигун вправо і вліво, щоб він відстав від полозів. Тільки після цього знімайте агрегат. Робіть це обережно – в ньому левова частка маси пральної машини. У Арістон в нижній частині задньої панелі є пластикова вставка, через неї можна отримати доступ до двигуна.

    Самостійний ремонт пральних машин: пристрій, розбирання, ремонт і складання

    Система амортизації бака пральної машини

    Бак кріпиться двома ресорами внизу і двома пружинами вгорі за самий центр. У Бош досить складно зняти відразу верхні елементи. Рекомендується просто відкрутити ресори, а потім зняти бак з барабаном. Якщо пам’ятаєте, то обважнювачі пральної машини вже видалені, тому загальна вага двох деталей буде не настільки великий. Ремонт пральних машин Zanussi відрізняється тим, що буває простіше зняти спочатку саме верхні пружини.

    Бак пральної машини

    Для початку можна зняти з бака шків. Для цього він фіксується будь-якими підручними засобами, після чого акуратно знімається гайка. Ви помітите, що бак подібно бочонку з Кіндер-Сюрпризу складається з двох половинок, які тримаються на болтах і пластикових засувках. Так ось! Пластикові засувки бака не вдасться розібрати без пошкоджень, вони просто обламуються. Якщо у читачів вийде зробити по іншому, то залиште це кріпильний елемент в цілості й схоронності. До речі, при зворотній збірці потрудіться встановити новий ущільнювач між половинками.

    Перш ніж розбирати бак на дві частини, зробіть одну просту річ. Поставте пластиковий бочонок на дерев’яні бруски валом вгору. Акуратно грюкніть по осі гумовим молотком, щоб вал зіскочив з підшипників. Після розбирання барабан легко виймається з своєї половинки, і майстер отримує доступ до сальнику. Якщо той тече, то в підшипники буде потрапляти вода, і повік пральної машини не буде довгим. Зрозуміти, що вийшла з ладу саме ця частина, можна, і не розбираючи корпус. Під час циклу пральна машина буде гудіти як ракета.

    Дуже цікаво проходить ремонт пральних машин Ardo. У них часто немає потреби розбирати повністю агрегат, щоб отримати доступ до барабану. Знявши задню стінку, можна виявити хомут, що охоплює весь бак і сидить на гумовій прокладці. Отстыкуйте цю деталь, і задня стінка бака вийде разом з барабаном.

    Це особливо зручно при чищенні Тена і стінок від накипу і відкладень. Збірка дещо складніше. Для цього потрібно чітко вирівняти задню стінку, прокласти ущільнювач, накласти і рівно затиснути хомут. З цієї точки зору ремонт пральних машин Ардо, що стосується заміни підшипників, займає менше сил і часу.

    Заміна манжети пральної машини

    Ми детально описали, як розібрати пральну машину. Але можуть залишитися питання, наприклад, із заміною манжети. Для цього необхідно зняти фронтальну панель. Кріпильні болти зазвичай знаходяться під цоколем (так зроблено у AEG), верхня пара може розташовуватися під панеллю програматора (наприклад, Ariston). При необхідності знімаємо лоток, під ним знаходимо пару шурупів, відкручуємо їх. Тепер панель програматора легко знімається. Відкручуємо чотири шурупи фронтальній панелі, після чого знімаємо сім’ї манжети. Для цього піддягаємо в районі пружини і тягнемо на себе. Під манжетою може знайтися ще пара шурупів, якщо це так, то варто зняти їх. При відстиковки передній панелі будьте обережні, у районі замка зазвичай є пара дротів для контролю закриття дверцят перед початком циклу. Від’єднайте проводку.

    Для того щоб замінити манжету, не потрібно знімати фронтальний обважнювач бака. Просто акуратно тягніть гуму на себе, і вона потроху вийде. Новий ущільнювач ставте руками, бажано обійтися без викрутки. Зворотна збірка проводиться в порядку протилежному вказаною.

    Самостійний ремонт пральних машин: пристрій, розбирання, ремонт і складання

    Як замінити підшипники пральної машини

    Виконайте операції, зазначені вище, до вилучення барабана з бака. У Ардо це буде зовсім просто, в інших випадках доведеться попітніти. Вал барабана має кілька уступів, якими він спирається на підшипники. Насамперед знімається сальник. Це кільцева деталь на внутрішній стінці бака по осі. Це робиться звичайною викруткою, акуратно, щоб не пошкодити виріб.

    Підшипники вибиваються стамескою та гумовим молотком. Вони різних розмірів, тому встановити неправильно новий комплект не вийде. Ми б порекомендували зняти з обох сторін бака підшипники, щоб знати, яким боком ставити. Не завжди симетричні деталі. Назад підшипники забиваються гумовим молотком до упору в стінки. Потім проводиться збірка, нічого складного в ній немає!

    Самостійний ремонт пральних машин вимагає глибокого знання конструкції. Розібравши корпус, можна приступати до оцінки працездатності тих чи інших вузлів. В деяких випадках можна відразу сказати, що саме не працює. Зокрема, ми рекомендуємо звертати підвищену увагу на коди помилок, які видаються дисплеєм. Термін експлуатації пральної машини підвищиться, якщо хоча б раз на півроку чистити дренажну помпу, непогано б ще й сальник змащувати, але ми вже бачимо, як у більшості читачів стискаються кулаки при цій думці! Що ж… ремонт пральних машин-автомат справа непроста, але цікава. Дерзайте!
