Зміст:
- Вимоги до побутових газових плит
- Особливості установки газових плит
- Різновиди газу
- Правила безпеки при роботі з газом
Почнемо, мабуть, зі стандартів; і тут не все так просто, як здається! Був ГОСТ 10798 – 85, який втратив чинність, у Білорусі пару раз продлялся, а в РФ в 94 році набрав чинності інший стандарт, вже міжнародний, ГОСТ Р 50696. Але і він сьогодні вже не діє, а замінений своєї ж редакцією 2006 року. Якщо думаєте, що так просто було відшукати чинний варіант документа Плити газові побутові…, спробуйте зробити це самостійно! Ведеться ремонт газової плити Кайзер, потрібен ремонт газових плит Електролюкс, необхідно слідувати документації. Крім того сьогодні ми погортаємо довідник працівника газового господарства, відверто сподіваємося знайти там щось цікаве. Не секрет, що конструкція обладнання не така вже складна, зате до нього пред’являється купа вимог. Ось це і повинно викликати інтерес, коли намічається самостійний ремонт газової плити.

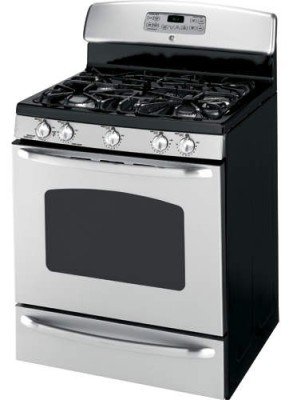

Вимоги до побутових газових плит
Вимоги стандарту 2006 року не стосуються плит з духовками, в яких одночасно з газом застосовуються електричні нагрівачі. Однак нас ремонт духовки газової плити поки що не цікавить.
Почитаємо стандарт… Досить цікаво виглядає таблиця на самому початку, де наводяться мінімальне і максимальне значення числа Воббе при температурі від 15 ?С і тиску 101 кПа. Згідно класифікації типи блакитного палива поділяються на три сімейства, названі досить невибагливо: (Див. також: Ремонт газової плити своїми руками)
Теплотворна здатність їх неоднакова. Зрозуміло, що у скрапленого газу вона вища. По друге сімейство входять три типи газу: H, L, E (щодо зростання числа Воббе), в третьому – всього два представника. В залежності від категорії обладнання (з першої по третю) розрізняються і способи настроювання. Слід знати, що газові плити першого сімейства першої категорії на території РФ не використовуються. Причому деякі класи обладнання перебудовуватися не можуть. Це всі ті, які не мають в абревіатурі значка +. Наприклад, I2H, I2L, I2E. Що стосується інших приладів другого сімейства, то настройка їх ведеться наступним чином (на прикладі першої категорії):
У третьому сімействі може регулюватися тільки подача повітря в приладах, позначених плюсом. Регулятора тиску в них і зовсім не допускається застосовувати. Додамо, що P означає пропан, а B/P – бутан-пропан. Саме такий клас газових плит повинен стояти у багатьох в квартирі. Не зовсім зрозуміло, як служби збираються здійснювати перехід на постачання природним блакитним паливом? Категорія обладнання повинна бути другою або третьою, інакше доведеться газову плиту докупити.
Друга категорія обладнання допускає змішані типи експлуатації. Ось чому їх абревіатура складається з римської двійки (II) і послідовності індексів, де один за одним перераховуються типи газів. Використання та настроювання йдуть аналогічно першої категорії. Тільки прилад являє собою комбінацію а-ля два в одному. Додамо до цього, що газові плити першого сімейства працюють при фіксованому тиску, ніяк не налаштовуються. Нарешті, третя категорія обладнання може працювати з газами трьох сімейств. З якими саме – перераховується в індексах. Способи налаштування ми вже описали.
У світлі наведеної класифікації стає зрозуміло, чому при переході на нове тиск часто змінюється сопло. Дросельні шайби у вітчизняних та імпортних виробників не так популярні. Ми вважаємо, що це якось пов’язано з простотою заміни старих інжекторів на нові. Купив два комплекти – і радій життю на будь-якому типі палива. Що стосується жителів будинків, де планується перехід на новий тип газу, то їм потрібно точно знати категорію і сімейство свого обладнання, щоб не вийшло казусу.

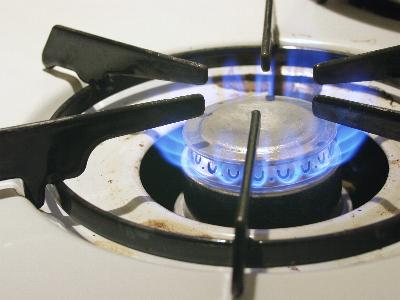

Особливості установки газових плит
Щоб перейти від однієї пари тисків до іншої в першій категорії, змінюються сопла, або дросельні шайби, або регулювання шибера подачі повітря. Власне, ці методики ми і бачимо у білорусів. Часто зустрічається необхідність встановлення або заміни гвинта Малого вогню. У цьому сенсі ремонт газових плит Ардо практично повторює ремонт газових плит Ariston. У сімействі 3P забороняється перехід на інший вид газу. Допускається заміна сопла, регулювання подачі повітря або редуктора для зміни робочого тиску.
У другій категорії все набагато цікавіше. При переході з газу першого сімейства на друге виробляються наступні маніпуляції: (Див. також: Пристрій газової плити)
Досить громіздко стандарт розповідає про наявність регулятора тиску, який потрібно зняти в деяких випадках:
У газових плитах другої категорії перехід між другим і третім сімейством (і навпаки) проходить наступним чином:
Третя категорія газових плит налаштовується тими ж методами. При переході з одного газу на інший всередині третього сімейства процес полягає в підстроюванні подачі повітря.
Різновиди газу
У нас в країні використовується чотири види газу:
- Природний газ називається так, тому що видобувається з спеціальних родовищ. Він складається переважно з метану.
- Супутній газ є побічним продуктом при видобутку нафти. До його складу входять етан, пропан і бутан.
- Зріджений газ одержують з супутнього. Етану в ньому немає.
- Конденсатні гази.
Ми вже згадували, що склад газу залежить від родовища. Відповідні дані можна знайти в мережі. Відсоток метану в природному газі, добутому в нашій країні, коливається від 40 до 99,2%. Зрозуміло, що в останньому випадку (Тюменська обл.) теплотворна здатність буде мінімальною.
Правила безпеки при роботі з газом
Ось дві речі, які повинен знати кожен, хто затіяв самостійний ремонт газової плити:
Для природного газу вибухонебезпечна концентрація становить 5% в повітрі. Тобто одорант дає нам зрозуміти, що з’явилася витік, коли питома частка пального складе 1%. Для рідкого газу ця цифра вдвічі менше (0,5%). При ідентифікації ситуації не можна вмикати і вимикати електроприлади, світло, запалювати вогонь. Слід знеструмити кухню (приміщення, де знаходиться газова плита), потім провітрити, але витяжку ні в якому разі включати не можна.
Цікаво, що сам метан не отруйний. Вбивають домішки, які беруться з родовища. Причому, погіршуючи безпека, деякі з них є іноді корисними, а присутність інших викликано недосконалістю процесу видобування і очищення:
Ремонт побутових газових плит пов’язаний з небезпекою витоку. Майстер повинен не тільки вміти обмылить зчленування, але також і знати, як виявити факт розгерметизації системи, і що в цьому випадку потрібно робити.
