Налаштування мереж Wi-Fi і так має достатньо багато нюансів. З цим стикався кожен, хто намагався розшарити інтернет на всіх домашніх користувачів. Суть в тому, що один з комп’ютерів підключено до провайдера через кабель. Створюється режим точки доступу, вибираються протокол захисту, пароль. Після цього всі домашні користувачі можуть користуватися інтернетом паралельно. Така методика не годиться, якщо провайдер для надання своїх послуг використовує приватну лінію. Але якими б ви не були всі перепони, що стоять між нами і якісним інтернетом, саморобна антена Wi-Fi може поліпшити прийом і передачу сигналу, завдяки чому закономірно зростають дальність зв’язку і швидкість.
Для чого потрібні саморобні антени Wi-Fi
Насправді антени є у всіх пристроях. Перерахуємо їх:
Саморобна антена для Wi-Fi адаптера розширить його можливості. Точка доступу відрізняється тим, що передає сигнал по всіх напрямах. Це за замовчуванням. У результаті потужність розповзається по кожному азимуту. Доповнюючи точку доступу спеціальної зовнішньої купівельної або саморобної антени, ми може надати спрямовані властивості випромінювання. Це значно збільшить дальність впевненого прийому по обраному азимуту.
Ми не рекомендуємо ламати свої смартфони, щоб підключити зовнішню антену, але зібрати що-небудь своїми руками для точки доступу цілком реально. Справа в тому, що більшість антен, які продаються в магазині мають круговою діаграмою спрямованості, тобто випромінюють однаково в усіх напрямках, ділячи потужність по азимутах. (Див. також: Саморобна антена для телевізора)
Потужні саморобні Wi-Fi антени мають набагато менший сектор огляду, тому можуть забезпечити в деяких випадках більш впевнений прийом. Оснащені рефлектором такі пристрої мають діаграму спрямованості з одним центральним пелюсткою. А якщо відбивач прибрати, вийде вісімка. При цьому в площині розташування випромінювача буде мертва зона, де сигнал відсутній. Приймати з цього напрямку саморобна антена для Wi-Fi-роутера теж не може. Ми говоримо це тому, що зазвичай схема установки точки доступу ведеться наступним чином:
Всі! Всі ходять задоволені нової якісної крапкою. Давайте розглянемо процес ближче, перш ніж братися за паяльник і плоскогубці. Як і будь-передавач, як і будь-радіоелектронний пристрій, антена і роутер володіють певним піком своїх можливостей в середині діапазону. Наприклад, в районі 2,4 ГГц найчастіше є близько 14 каналів. Так ось потужність переданого сигналу вище всього посередині, наприклад, шостий канал. Хоча кожна лінія посідає у спектрі близько 22 МГц, але вимірювання проводиться по рівню поля 0,707 (?2/2) від максимуму в обидві сторони від несучої частоти.
Для довідки. Строго кажучи, це залежить від типу модуляції, тому що іноді залишаються тільки пілот сигнал і одна смуга, але суть не в цьому. Будь-які прямокутні імпульси, а всі комп’ютерні сигнали саме такі, що мають яскраво виражений максимум і купу бічних пелюсток. У результаті ширина спектру реального сигналу дорівнює нескінченності. Обмежена смуга лише циклічного напруги, до якого процес, випромінюваний по протоколу Wi-Fi, навіть близько не відноситься.
Однак потужність бічних пелюсток настільки мала, що нею нехтують. А ось для сусідніх каналів ця паразитна енергія може нести серйозні проблеми. Зі слів фахівця, якщо є два зайнятих каналу, 1-й та 11-й, то за розміщення точки доступу на 6-му, у нас виходить падіння швидкості на 70%. Ми не маємо можливості підтвердити цю інформацію, але помилкові і пропущені пакети дійсно передаються заново, тому щось подібне на практиці може мати місце. Чому наші і сусідські точки доступу так заважають один одному, що оптимальним варіантом стає мовлення на одній частоті, коли швидкість падає лише наполовину? Справа в тому, що антени у нас широкосмугові і всеспрямовані. Замість того, щоб всю корисну потужність віддавати споживачам, ми її розсіюємо по ефіру і сусідам.
Саморобна всенаправлена Wi-Fi антена не кращий варіант. Нічого не зміниться. От коли на сцену виходить саморобна спрямована антена Wi-Fi, яку ми будемо робити нижче по тексту з дроту, фольгованого текстоліту і мідної трубки. Найчутливіші саме такі. Справа в тому, що передається і приймається потужності зосереджуються у вузькому секторі. Це дозволяє підвищити якість передачі, з розумом розташувавши користувачів і точку доступу. Про те, наскільки це важливо, можна судити по одному цікавому нагоди:
- В офіс викликали майстра. Сказали, що в період з 12.00 до 14.00 точка доступу колапсує. Технік дістав спеціальний прилад для оцінки займаних частот і почав дослідження. Подібні програми є на багатьох смартфонах. Користуйтеся такою для вибору каналу перед установкою. Ведіть дослідження на протязі усього дня кілька діб поспіль, щоб уникнути казусу. Ось що виявив майстер: в сусідньому офісі за стіною в цей час йшов обід. По черзі працівники користувалися мікрохвильовкою (яка теж працює на частоті 2,4 ГГц), що стояла через стіну від точки доступу. За рахунок поганої ізоляції побутової техніки випромінювання просто виставляло узкополосную перешкоду на частоті роботи магнетрона. Рішення проблеми було простим: точку доступу перенесли на протилежний кінець офісу.

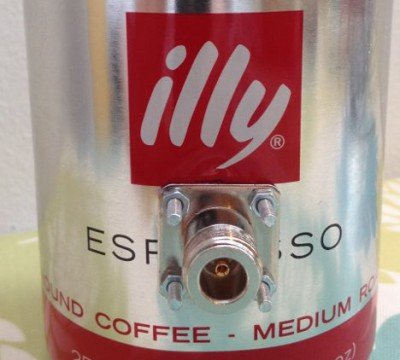

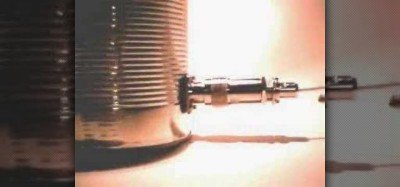

Якби під рукою була навіть найпростіша саморобна Wi-Fi антена з пивної банки з рефлектором, то наші герої могли б навіть і не дізнатися, що по сусідству є потужне джерело шкідливого випромінювання. Відбивач б не тільки надав точці доступу спрямованість, але і погасив би випромінювання, що йде з-за стіни. Ось ще один плюс спрямованих антен, які ми сьогодні будемо робити своїми руками. До речі, купуючи мікрохвильовку, спробуйте так визначити її безпеку. Потрібно включити прилад в заземленную розетку, покласти в робочий відсік стільниковий телефон, закрити дверцята і подзвонити на нього. Якщо сигнал без проблем проходить, то вийде назовні і шкідливе випромінювання магнетрона. Принаймні не сідайте поруч з таким приладом. А тепер про те, як зробити саморобну Wi-Fi антену. (Див. також: Антена для ноутбука WiFi)
Спрямована Wi-Fi антена своїми руками
Нам знадобляться із інструментів:
З матеріалів знадобиться:
Почнемо з мідної трубки. На одному кінці робимо пропил на 1,5 мм, видаляючи дві третини стінки. До залишився шматочку буде припаяна антена. Ми створюємо з дроту биквадратный контур зі стороною 30,5 мм. Розмір обрано з умови налаштування на діапазон 2,4 ГГц.
Подібним же чином можна виготовити будь-яку антену для сигналу з горизонтальною або вертикальною поляризацією. Навіть для телебачення. Підійде така саморобна Wi-Fi антена для планшета, телефону, модему. Якщо, звичайно, знати, куди вести підключення.
Зверніть увагу, сторона квадратів дана по серединному перерізі дроту. Тобто між ближніми краями буде 30,5 – 1,2 = 29,3 мм. Можете взяти це на озброєння. Гнути починаємо з того, що знаходимо середину. Для цього використовуємо ребро лінійки в якості опори і знаходимо стан, коли відріз починає балансувати. У цьому місці робимо перегин строго на 90 градусів, це буде точка, куди у майбутньому підключиться центральна жила РК-50. Догибаем дріт, до «квадратної вісімки», обидва кінця повинні строго симетрично повернутися в цю ж точку. Обрізаємо їх так, щоб вони на пару міліметрів не діставали до початкового вигину. Луди кінці і відкладаємо вісімку в бік.
Розмічаємо середину текстоліту і свердлимо там дірку так, щоб ледве входила мідна трубка. Луди обидві сторони. Беремо мідну трубку, луди зовнішній край тієї тонкої стінки, яка була залишена на першому етапі. Вісімка повинна відстояти від рефлектора на 1,5 см. Луди трубку по колу ободом на цій відстані від краю (без урахування тонкої стінки). Припаюємо трубку до плати, бажано під кутом 90 градусів. На тонку стінку садимо обидва кінця вісімки так, щоб початковий вигин не торкався трубки не в одному з місць. Орієнтуємо вісімки паралельно більшій стороні текстоліту на відстані 1,5 див. Тепер наш рефлектор заземлений.
Кабель РК-50 протягують всередину, екран садиться на мідну трубку, а жила на початковий вигин вісімки. На протилежний кінець монтуємо роз’єм або просто припаюємо відріз до потрібних контактів модему, телефону або будь-якого іншого пристрою. І починаємо тест. Вісімка повинна бути встановлена вертикально для горизонтальної поляризації. Якщо все працює, знаходимо хороший герметик, який не боїться морозу і сніг, і заливаємо місце виходу кабелю на антену добрим шаром. Після застигання антена буде працювати навіть в дощ.
Ось ще що хотілося б сказати. Якщо взяти не просто дріт, а товсту жилу від ПВ1 досить великого перерізу (2,5 мм2), то оплітку можна зачистити тільки в точці початкового вигину і на кінцях. Така саморобна Wi-Fi антена для ноутбука буде чудово захищена від непогоди.
