Ми вже звикли до вбудовуваним посудомийних і пральних машин, а тепер ось і холодильники. Якщо у решти приладів хоча б розмір визначено жорстко, то тут зустрічаються «малюки» за півтора метра і вище. Ну, як можна сховати обладнання, якщо висота вбудованого холодильника 177,5 см, а об’єм 287 літрів? Ми вирішили відвідати сайт фірми Bosch і знайти там інструкцію з монтажу обладнання. Розміри вбудованих холодильників дуже часто не вписуються в нижню секцію кухонного гарнітура, так куди ж заховати громадину?
Габарити вбудовуваної техніки
Майже вся техніка на кухні має фіксовані розміри для вбудовування. Насамперед це висота:
У посудомийних машин ще є сімейство компактних висотою 45 і 60 см. Ширина вбудованого холодильника і глибина можуть бути різними: починаються біля 60 см і спускаються вниз. Чимало в природі і моделей під стільницю заввишки близько 82 см, але куди подіти такий корпус, який трохи вище середнього зросту?

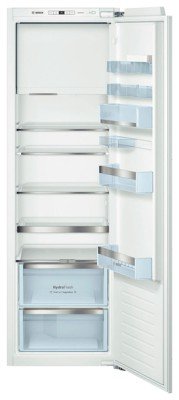

Вбудований холодильник Bosch KIL82AF30R
Ширина і глибина вбудованого холодильника KIL82AF30R не являють собою нічого особливого. На підставі виходить такий квадрат 55х55 див. А ось висота становить 177,5 див. Не обов’язково було вибирати цю модель для розгляду, але дуже цікаво, яким боком вона стане вбудованої. (Див. також: Розміри вбудовуваної посудомийної машини)
У цьому агрегаті з класом енергоспоживання А+ і сенсорним управлінням немає нічого особливого, тому відразу беремося за інструкції, які розміщені прямо на офіційному сайті компанії. На картинці керівництва з монтажу відразу бачимо перше і важливе зауваження, яке якось пропущено в технічній виписці, наведеною на сайті.
Виявляється, вентиляція здійснюється повітрям, що йде вгору уздовж задньої стінки, а береться испод низу. Тобто під відсіком для холодильника повинна бути ніша поперечним перерізом не менше 20 квадратних сантиметрів. Причому стінка з оргаліту повинна бути відсутні, тому що такий же вентиляційний канал піднімається вгору вздовж задньої грані корпусу приладу. Площа перерізу його також становить 200 квадратних сантиметрів. З інструкції випливає, що кухонний гарнітур повинен стояти на ніжках, тобто не потрібно виламувати цоколь під вентиляцію.
Для роботи нам знадобиться купа інструментів, зокрема, викрутка TORX20. Це така зірочка на шість кутів з увігнутими ребрами. Викрутку під хрест тут застосувати не здогадалися. Олівець, лінійка, ножиці, сантиметр — це само собою. А ще потрібен гайковий ключ на 13 і дриль, куди ж без неї. Шафи-то потрібно дірявити.
Комплектація просто вбиває своєю кількістю, на наш погляд не дарма тут на малюнку все підписано і пронумерована. Гірше нічого бути не може, ніж якщо помістимо яку-небудь деталь не на те місце при монтажі вбудованого холодильника такого розміру. Отже, спочатку навесим дверцята з тієї сторони, з якої потрібно:
Про вбудовуванні поки ні слова, читаємо далі інструкцію з монтажу до холодильника. Тепер пропонується перевісити дверцята морозильної камери:
Вбудовування холодильника Bosch KIL82AF30R
На третьому кроці нам, нарешті, пропонують почати огляд ніші. Розміри відповідають корпусу вбудованого холодильника – 178х56х56 див. Не завадить виміряти габарити ніші. Відсік повинен бути плоско-паралельним і строго перпендикулярним. Іншими словами значки на малюнку язик не повертається назвати. Інструкція так собі. Тобто, маючи на руках весь кріплення, напевно, можна розібратися, але такі картинки складні для розуміння. Дивно для фірми, яка викладає зазвичай відмінну документацію. Ось приблизний зміст операцій:
- На петлях основний двері є з боку торця отвори. Туди кріпимо одну з половин розрізної деталі, яка в майбутньому дозволить здійснити кріплення до шафи.
- Підвісні гвинти дверцята закриваємо панельками, що йдуть в комплекті, такими ж доповнюються діри, що залишилися від старого навісу двері з іншого боку. Це робиться для естетичності.
- На верхню грань корпусу садиться планка з отворами, куди будуть проходити кріпильні гвинти для стелі меблевого відсіку.
- На торці дверцят зверху і знизу зміцнюються деталі для майбутньої фіксації декоративної панелі.
- Шнур живлення вбудованого холодильника пропускаємо до розетки і там вішаємо на линву, але не встромляємо його в мережу.
- На нижню грань корпусу з боку, протилежного петлям, кріпиться ще одна деталь для монтажу гвинта в підлогу відсіку меблів.
- Шафа засувається всередину. При цьому верхня планка з кроку 3 упирається в стелю, а деталь з попереднього кроку в підлогу. Вкручуємо в першу два гвинти вертикально в стелю, а в другу – гвинт у підлога відсіку і згинаємо детпль навпіл всередину, поки не почується клацання.
- В кріплення, який ми вмонтували в петлі для вбудованого холодильника, що загвинчується за два шурупа в стінку шафи.
Навішування декоративної панелі для вбудованого холодильника Bosch KIL82AF30R
Панель навішується кількома способами по інструкції, але справа в тому, що вона розроблена для безлічі моделей. Та, яка наша, йде під позначенням «маленька а», до речі, це стосується і тих кроків, які були раніше. Заміряємо сантиметром висоту відсіку від нижньої межі підлоги до невеликої щілини в зігнутої деталі, укріпленої у верхній частині дверцят вбудованого холодильника. При цьому кріпильні гвинти на верхньому торці повинні забезпечувати положення деталі на рівні 5 мм від верхньої межі двері. За цими показниками вычерчиваем горизонтальну лінію на панелі. Отже, підвіска декоративної панелі: (Див. також: Розміри посудомийних машин)
- Вигнуту деталь знімаємо з дверей і йдемо навішувати на декоративну дошку за допомогою двох скоб під номерами 4а і 4с, які нанизуємо на неї відразу ж до ПЕРШОГО клацання. Для позиціонування нагоді лінія, яку ми вычертили раніше. Щілинами деталь повинна лягти рівно на позначку.
- У відповідності з цим свердлимо дрилем панель під глибину кріпильних гвинтів. Монтуємо скоби 4а і 4с разом з деталлю для підвісу. А тепер забиваємо їх обережно всередину до ЩЕ ОДНОГО клацання. Це означає, що кріплення встав правильно.
- Вішаємо панель на двері, регулюємо висоту за рівнем або за місцем, закриваємо вигнуту деталь спеціальною декоративною планкою. Кріпимо гвинтами дошку на деталі, які ми монтували в кроці 4 попереднього пункту. Після цього кожна з них змикається до клацання.
- Під верхній кут корпусу вбудованого холодильника, протилежний петлям, забиваємо три клина з комплекту, щоб забезпечити фіксацію щодо меблів.
Загалом-то це і все. Вбудований холодильник Bosch KIL82AF30R встановлено, залишилося включити в розетку. Коли всі операції вже за спиною, то це не здається таким вже складним, як при першому погляді на монтажну схему, де то забули, чи то не вважали за потрібне пронумерувати частина деталей. І навпаки, принаймні одна з них так і не знадобилася. Швидше за все вона для іншого варіанту монтажу, де дві двері, але розбиратися з цим вже не хочеться. Чому б нам не відзначити успішне завершення установки вбудованого холодильника?
Висновок
Ми спеціально не дивилися, як монтувати вбудовуваний холодильник висотою 82 див. Після закінчення робіт з посудомийною і пральною машиною, які ще й потрібно підключити до водопроводу і каналізації, це здасться дитячим розвагою.
Ми вважаємо, що головне вирішити питання, як підібрати розміри вбудованого холодильника. З прочитаного стає ясним, що монтаж цих виробів досить непростий. А що якщо ми не хочемо знімати цоколь, а ніжок меблів не є? У цьому випадку від вбудованого холодильника Bosch KIL82AF30R доведеться відмовитися. Постійте… але ми ж його вже купили? А тепер купіть і стіна з ніжками, щоб отвір під підлогу був дорівнювати не менш, ніж 200 квадратних сантиметрів у перерізі.
Ось із-за таких нюансів ми і радимо для початку вивчити предмет, який має бути встановлений, а потім вже купувати його. А для цього потрібна чітка і ясна інструкція по монтажу. Ви будете все це проробляти подумки точно так само, як ми це зробили вище. І не дай Бог інструкція де-то збреше чи буде незрозумілою. Але найгірше, якщо в магазині онлайн вбудований холодильник взагалі йде без керівництва. Ось в цьому випадку іноді і доведеться шкодувати про покупку. Доведеться або повернути її в магазин з заміною на іншу модель, або монтувати неправильно, що негативно позначиться на терміні служби.
Ми не хочемо, щоб наші читачі так мучилися. Якщо вирішено взяти Арістон, вбудований холодильник повинен встати прямо по місцю. Благо сьогодні є досить багато варіантів. Інакше кажучи, спершу вимірюємо в кухні всі наявні відсіки, відзначаємо про себе їх особливості, зразок цоколя, заносимо це все в блокнот, а потім вже йдемо в онлайн магазин за інструкцією.
