Ремонт радіо своїми руками: від пристрою до ремонту

Зміст:

  • Пристрій типового радіо
  • Резонансний контур радіоприймача
  • Підсилювач високої частоти радіоприймача
  • Змішувач і підсилювач проміжної частоти радіоприймача
  • Детектор радіо
  • Підсилювач низької частоти радіоприймача
  • Ремонт радіоприймачів

Сьогодні поговоримо про радіоприймачі. Відео про стареньку автомагнітолу 1960 року випуску з Волги можна подивитися на Ютуб, але і сучасні закордонні аналоги відрізняються лише елементною базою. Лампова техніка хороша тим, що дає людині уявлення про те, як працює прилад. Ремонт радіо своїми руками перетворюється на даремну й безнадійне заняття, якщо майстер не дуже добре розбирається в тому, що саме він робить. Людина вже не так дивується з того, що зубні коронки можуть служити детектором сильного сигналу з колонкою в вусі у вигляді наковаленки, якщо в курсі, що таке амплітудна модуляція, і як з неї виділяють канал мовлення станції. Без проникнення в схему типового радіоприймача текст перетворився б у чтиво для фахівців вузької спрямованості, не представляючи інтересу для широкого кола читачів.

Пристрій типового радіо

Резонансний контур радіоприймача

Будь радіоприймач починається з вхідного каскаду, який налаштовується на потрібну хвилю. Антена є відносно широкосмуговим пристроєм і ловить досить велика кількість каналів. Щоб серед цього місива знайти те, що потрібно, потрібні якісь ворота, куди пройде лише корисний сигнал. Таким порталом є резонансні контури. Не суть важлива теорія, для нас мають значення наступні факти:

Ремонт радіо своїми руками: від пристрою до ремонту

  • Резонансний контур пропускає всієї маси спектру лише вузький ділянку, ширина якого налаштовується на смугу, займану каналом. Наприклад, при амплітудної модуляції це 10 кГц або близько того. Рівень характеристики за рівнем 0,7 від нормованого графіка має саме такий розмір по горизонтальній осі. Форма амплітудно-частотної характеристики задається типом контуру.
  • У найпростішому випадку резонансний контур утворюється включеними паралельно індуктивністю і ємністю. Однак це не єдиний варіант. Підстроювання під частоту контуру ведеться варикапами (конденсатор зі змінною ємністю). Грубий вибір каналу здійснюється механічним перемикачем або транзисторними ключами. Тобто резонансні контури для ДВ, СВ і УКХ різні у фізичному плані, тому що не один з них не може за рахунок зміни ємності варикапа підлаштуватися під всі діапазони.
  • Резонансний контур є пасивним елементом, який не несе великий електричного навантаження, а тому і ламається рідко. Простежити поломку можна досить просто:
    • якщо не працює тільки один діапазон, то справа саме в частині, до змішувача (читайте нижче про підсилювач високої частоти);
    • якщо, навпаки, працює тільки один діапазон, то, певно, зламався перемикач, це можуть бути і механіка, і транзисторний ключ.

    Складність ще й у тому, що високочастотне напруга на виході резонансних контурів чи вийде виміряти, тому що типовий мультиметр не розрахований на таке застосування. (Див. також: Радіоприймач на транзисторах своїми руками)

    Ремонт радіо своїми руками: від пристрою до ремонту

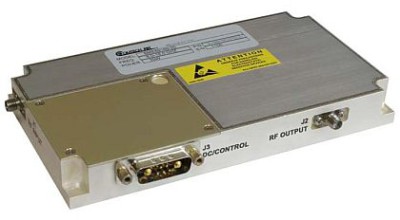

    Підсилювач високої частоти радіоприймача

    Підсилювач високої частоти збільшує амплітуду приходить сигнал до рівня нормальної роботи змішувача. З-за того, що по тракту йде вихідна частота, а вона різниться на порядок для ДВ і УКХ, на одному транзисторі або мікросхемі виконати електронну схему радіо не виходить. Тому прийнято ділити вхідні каскади FM та інших частот. Втім, це стосується старих моделей, так і сучасних. Підсилювач високої частоти не є виборчої ланцюгом, тобто це широкосмугове пристрій. Пояснити це досить просто. Якщо б у цьому місці радіоприймача розташовувалися фільтри, то їх необхідно було б розбудовувати разом з вхідними резонансними контурами. А це не тільки не зручно, але і ускладнює конструювання електричної схеми.

    Змішувач і підсилювач проміжної частоти радіоприймача

    Для нормальної роботи детектора потрібно отримати сигнал фіксованої частоти. FM це 10,9 МГц (частотна модуляція), а для ДВ і СВ – 450 кГц (амплітудна модуляція). Для цього вхідна хвиля змішується з частотою гетеродина (генератор високочастотних опорних коливань), у результаті на виході виходить різниця, значення якої наведені вище. У гетеродин і змішувач є по суті підсилювачами на транзисторі або мікросхемі, але якщо у першого налаштований поріг генерації, то другий працює в лінійному режимі. Якщо говорити більш розширено, то весь приймач побудований на каскадах такого типу. Сюди відносяться і розглянуті підсилювачі високої частоти і підсилювачі проміжної частоти, до яких ми звернемося нижче.

    Ремонт радіо своїми руками: від пристрою до ремонту

    Детектор радіо

    Слідом за стабілізацією частоти йде витяг з неї радіоприймачем корисної інформації станції мовлення. Це здійснюється в детекторах. Обидва каскаду будуються на діодах, транзисторах або мікросхемах, різниця в тому, що саме роблять з коливаннями всередині. При амплітудної модуляції корисна інформація закладається в розмах напруги. Отже, найпростіший діод може зрізати негативну частину, а огинаюча виходить після фільтрації на RC-ланцюжком. Так працює найпростішим амплітудний детектор. Частотний варіант організується, наприклад, на дискриминаторе. Це пристрій, у якого пік амплітудно-частотної характеристики припадає на резонанс (10,9 МГц), а до країв йде спад. У результаті виходить корисний сигнал.

    Щоб не виходило перекосів і спотворень сигналу, він повинен бути абсолютно симетричний відносно несучої. Але в реальному житті транспорт рухається, за рахунок ефекту Доплера і інших нюансів сигнал йде в бік. У цьому місці вступає в гру автоматичне підстроювання частоти. Цей каскад впливає на резонансні контури і гетеродины, щоб утримати прийом в нормі. Принцип роботи зазвичай заснований на оцінці симетрії приходить сигналу. Будь спектр віддзеркалюється від своєї несучої. Є виключення з однією бічною смугою, але в радіоприймачах побутового призначення це поки використовується досить рідко.

    Якщо вже на те пішло, то для економії енергії передавача часто і несучу зрізують, залишаючи лише пілот сигнал, але в мирних цілях так зазвичай не роблять, оскільки ускладнюється конструкція приймача. Хоча сам метод, безумовно, прогресивний, і за них явно лежить майбутнє.

    Підсилювач низької частоти радіоприймача

    Підсилювач низької частоти зазвичай є найвідповідальнішою частиною, бо тихі мова і музика не потрібні клієнтам. Цей каскад радіоприймача легко знайти, бо саме тут розташовуються найпотужніші мікросхеми і транзистори, забезпечені здоровенними алюмінієвими радіаторів. Яка б не була елементна база, щоб радіоприймач кричав як слід, йому потрібно витратити потужність, і певна частина її розсіюється у вигляді тепла. Для цього і стоять радіатори.

    В радіоприймачах є два канали або більше. Це на випадок прийому стерео. Поділ каналів на правий і лівий прийнято у мовленні з частотною модуляцією, це УКХ діапазон, включаючи FM. Методика шифрування інформації різна, і це не так важливо, коли назріває самостійний ремонт радіоприймачів. Підсилювач низької частоти зазвичай є загальним каскадом, куди з амплітудного детектора інформація подається відразу, а з частотного – через схему визначення наявності стерео. (Див. також: Радіоприймач своїми руками)

    Ремонт радіо своїми руками: від пристрою до ремонту

    Ремонт радіоприймачів

    У загальному випадку необхідно розбити весь радіоприймач на каскади. Призначення схем ми вже описали. Зовсім ні слова не було сказано про блоки живлення, тому що ми вже обговорювали цю тему. В лампових радіоприймачах необхідно більше число різних номіналів. Зокрема, катоди ламп підігріваються напругою 6,3 Ст. до Речі, працездатність каскадів в цьому випадку можна оцінити саме за світінням у темряві електродів. Необхідно почекати, поки радіоприймач прогріється, а потім перевірити наявність червонуватих відблисків, вимкнувши світло. Там можна досить просто зрозуміти, де саме поломка. Згорілі лампи зазвичай чорніють. Світиться ж вони можуть і в цілком звичайному стилі. З цієї точки зору ремонт лампового радіоприймача простіше, ніж сучасного.

    Як тільки пристрій поділений на логічні частини, вже можна приблизно сказати, де саме несправність. Пристрій радіоприймача часто включає в себе контрольні контакти, інша справа, де знайти за ним інформацію. Ми вважаємо, що при бажанні щось знайдеться на спеціалізованому форумі або в технічній бібліотеці. Зараз не прийнято, як у старі добрі часи, забезпечувати радіоприймач детальної електричною схемою, тому кожен хто на що здатний. У випадку з гібридною електронікою весь прилад може бути однією мікросхемою, і лише підсилювач низької частоти стояти окремо. В цьому випадку доведеться знайти собі новий радіоприймач.

    Ремонт радіо своїми руками: від пристрою до ремонту

    В інших випадках можна виконати і ремонт транзисторних радіоприймачів, і ремонт лампових радіоприймачів. Не варто останні скидати з рахунків. Музиканти досі віддають перевагу саме ламповим підсилювачів.

    Отже, ремонт радіо своїми руками здійснюється за наступною схемою:

  • Розбирання приладу для оцінки внутрішнього стану, огляд.
  • Розділення електричної схеми на логічні частини.
  • Пошук документації на радіоприймач за доступними каналами.
  • Опитування радіоаматорів на форумах по тематиці.
  • Що може зламатися? Коли мова йде про стареньких приладах, то в першу чергу зчищаємо пил і дивимося монтаж, перевіряємо доріжки. Якщо легко постукування по приладу висловлюється тріском колонок радіоприймача, то справа, швидше за все саме в поганому контакті. Тріщини на припої, відшарування доріжок, розриви – все це необхідно усунути, після чого знову перевірити працездатність. В автомагнітолах радянських часів, наприклад, використовується інвертор шум якого можна чути візуально після включення. Ремонт старих радіоприймачів корисний для початківців тим ще, що дозволяє навчитися поводитися з апаратурою. Цим потрібно займатися з дня у день. Вивчати різновиди радіоприймачів, методи ремонту.
