Подовжувач Wi-Fi антени, або краще підсилювач?

Зміст:

За що платити?
Причини поганого прийому сигналу
Домашня мережа
Громадська мережа
Виносна пасивна Wi-Fi антена
Виготовлення
Використання
Активні Wi-Fi антени
Вибір мікросхеми
Рекомендації по збірці
Прийом і передача

Зміст

За що платити?

Найбільш часто висловлюваної скаргою користувача, коли він купує подовжувач Wi-Fi антени, є — А за що я плачу 25$? Дійсно, за що?

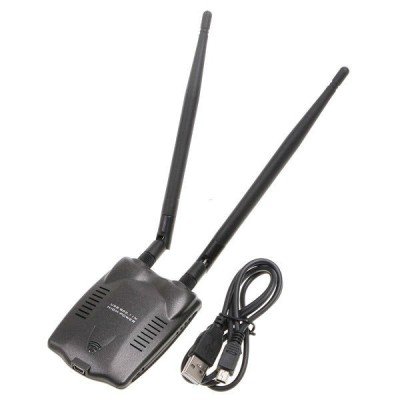

Типовий подовжувач W-Fi антени являє собою звичайний комп’ютерний дріт з двома USB роз’ємами на кінцях, татом і мамою. При тому, що сам модем можна також дістати за 25$, згаданий питання сам собою виникає в голові у міру выстраивающейся логіки міркувань. Тато і мама, між ними звичайний дріт…

Причини поганого прийому сигналу

Домашня мережа

Навіщо потрібно щось подовжувати? Найчастіше в будинку є хост, тобто комп’ютер, який роздає всім бажаючим (мають код доступу) Інтернет. Зазвичай вся сім’я дуже радіє такої можливості отримувати вбудованою платою ноутбука через внутрішню Wi-Fi антену сітку, але обов’язково знаходиться молодший, який живе в самому далекому кінці, яким роздача чомусь не доходить. (Див. також: УКХ антени своїми руками)

Об’єктивними причинами зазвичай є:

наявність великої кількості бетонних і цегляних стін на шляху сигналу;
працює неподалік мікрохвильова піч;
погане розташування передавальної Wi-Fi антени.

На шляху хвилі виникають перепони, перешкоди — до всього на додачу може бути модем розташований з тильного боку системного блоку. Такий короткий перелік причин відсутності мережі або постійних обривів, який змушує напружено думати про те, як подовжити прийом сигналу Wi-Fi антени.

Громадська мережа

ГРЧЦ жорстко обмежує потужність передавачів — мало того, що мережа необхідно зареєструвати разом з обладнанням і отримати на це ліцензії, так ще й електромагнітний фон міських поселень бажано залишити в нормі.

Ось чому сидить абонент мережі Wi-Fi і безуспішно намагається ввести логін та пароль у своїй квартирі. Марно скаржитися на провайдера, який лише виконує визначені норми, але можна винести модем на вікно або балкон, і мережа буде прекрасно функціонувати.

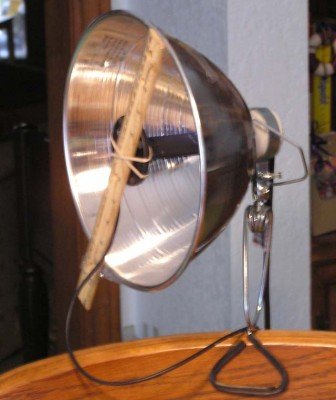

Такі основні причини, що змушують людей платити 25$ за подовжувач Wi-Fi антени. Справедливості заради варто помітити, що довжина USB кабелю ніяк не погіршує умови прийому. Модем приймає і посилює хвилі самостійно та автономно, тому може спокійно працювати на значній відстані від персонального комп’ютера, справно передаючи та приймаючи пакети.

Виносна пасивна Wi-Fi антена

Виготовлення

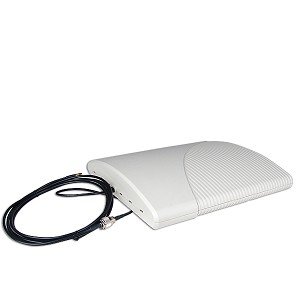

Першим рішенням проблеми є спрямована антена для посилення Wi-Fi пасивного типу. Посилення досягається за рахунок діаграми спрямованості, а з’єднувальний провід не повинен бути занадто довгий. Ось, що можна запропонувати для частот 2,4-2,485 ГГц.

Резонатором антени Wi-Fi буде фігура спеціальної форми з дроту діаметром 1,5-2,5 мм. Необхідно вигнути два квадрата, з одним загальним кутом. Процес починається саме з нього. Основна умова — внутрішня сторона повинна бути дорівнює 29 мм, а розмір зовнішньої залежить від діаметра дроту. В результаті вийде вісімка з прямими (90 градусів) кутами. Кінець обрізається і акуратно припаюється до початку. (Див. також: Розгалужувач для антени)

У перешийку вісімки будуть сходитися два кути:

Де кінець з’єднується з початком.

Де дріт виходить на новий квадрат.

Ці два кути ні в якому разі не повинні стикатися — це точки, звідки знімається сигнал. Місця майбутніх кріплень необхідно ретельно залудити.

Рефлектором Wi-Fi антени може служити плата текстоліту з одностороннім фольгуванням або будь-яка залізяка схожого розміру. По самому центру свердлиться отвір досить велика для коаксіального кабелю RG-6U. В результаті резонатор повинен знаходитися на відстані 1,5 см від рефлектора.

Для забезпечення цієї умови знадобиться силовий елемент. Тонкостінний циліндр із пластику довжиною близько 2 см цілком підійде. Хрест-навхрест в ньому пропилюють надфілем улоговинки під дріт діаметром 2 мм

Збірка:

Протягується Кабель з нефольгированной боку, виходить назовні з протилежного.
На нього надівається порожнистий циліндр.
Екран і жила припаюються до перешийку вісімки.
Трохи внатяг кабель витягується назад, щільно притискаючи резонатор і пластмасовий силовий елемент до плати.
Пустоти заливаються рідкими цвяхами, герметиком, будь-яким іншим аналогічним складом, стійким до вологи. Необхідно стежити, щоб резонатор зберігав паралельність до рефлектора.

Після висихання Wi-Fi антена готова до використання.

Використання

Може матися в наявності три варіанти, по яких проводиться впровадження саморобної антени:

Wi-Fi модем;
точка доступу;
ноутбук.

Попередження! Дії нижче за текстом дані як рекомендації, читач слід їм на свій страх і ризик. Але у рукатих відвідувачів все вийде!

Модем-флешка

Частіше всього будинку є невеликий модем у вигляді флешки. Його доведеться розкрити. Щоб було зрозуміло: всередині модему є збиткова міні-антена, до її входів і потрібно під’єднати зібрану.

Кришка знімається тонкої викруткою, ножиком або скальпелем, починаючи від роз’єму USB в бік вершини. Акуратно, без натиску, поки не почується клацання.

Всередині будуть два мініатюрні роз’єми, дбайливо вкриті папером. Захист потрібно зняти. Якщо розмістити модем роз’ємом USB до себе і подивитися зверху, то під’єднання ведеться до лівого гнізда, а правий чіпати не можна.

Не складно помітити, що потрібно чимала вправність, щоб приєднати коаксіал. Чи вдасться дістати оригінальний пикдейл, саме час проявити кмітливість.

До всього сказаного слід додати, що коаксіальний кабель не повинен бути довгим, інакше зійде нанівець весь ефект використання спрямованої антени.

Діаграма спрямованості розгортається в різні сторони до тих пір, поки не буде отримано задовільний рівень сигналу на приймальній стороні. До речі, про приймальній стороні. Там теж може бути використана ця антена і навіть, можливо, з більшою ефективністю.

Інша сторона

Приймач домашньої мережі зазвичай є ноутбуком. Всередині корпусу є приймальний модуль Wi-Fi. Він розташовується прямо під кришкою, немає потреби розбирати ноутбук повністю. Згаданий модуль зазвичай:

досить великий;
забезпечений пояснювальними написами про те, що це таке;
має кілька входів, головний Main і додатковий Aux.

Без коннектора краще не продовжувати. Просто прикрутити кришку на місце, що вимагається знайти деталь, потім продовжити. Подальші дії очевидні: коннектор насаджується на коаксіал з антеною, потім проходить зворотний зборка і тестування. Найскладніше вивести назовні шнур.

Умови прийому повинні помітно покращитися. Даний спосіб цілком застосовний до будь антен, не тільки саморобним. Можна випробувати шпиль роутера, приєднавши до ноутбука. А справжній умілець може і зовсім вивести гніздо роз’єму на корпус, щоб процес використання зовнішньої антени був більш цивілізованим.

Точка доступу

Досить знайти коннектор, і під’єднати саморобну антену замість наявного шпиля. Це дозволить вибрати напрямок і отримати підсилення за рахунок цього.

Активні Wi-Fi антени

Вибір мікросхеми

У продажу є точки доступу, але антен з посиленням сигналу на зразок тих, що можна зустріти для телевізорів, не є. Посилююча антена Wi-Fi збирається на мікросхемі УВЧ для частоти 2,4 ГГц, як, наприклад, VMMK-2403.

Корпус підсилювача оснащений вхідним і вихідним роз’ємами, ніжками для подачі живлення. Вартість мікросхеми становить 4$. Турботливий виробник забув вказати найголовніше — граничні параметри кліматичних факторів. Тому настійно рекомендується уникати застосування виробу на морозі, дощ і т. д.

Згідно ескізу типового використання вхідний (від Wi-Fi антени) і вихідний роз’єми призначені для роботи з кабелями РК-50 і гальванічно розв’язуються з сопрягаемой апаратурою конденсаторами ємністю 100 пФ.

Напруга +3 подається з боку вихідного тракту через дросель з індуктивністю 15 нгп. Для фільтрації по ланцюгу живлення паралельно приєднуються два конденсатора 100 пФ і 0,1 мкФ. Також необхідно заземлити відповідний роз’єм корпусу.

Взагалі кажучи, приклад відноситься до частоті 3,5 ГГц, але перерахувати опір фільтрів для діапазону з кордоном 2,4 ГГц нескладно. У подібній схемі доречно буде виглядати кабель для аналогової відеокамери. Варто вибрати модель з опором коаксіалу 50 Ом.

Підсилювач антени Wi-Fi розташовується по можливості ближче до місця прийому, в ідеалі впритул. Як вже говорилося вище, даних про кліматичні умови виробник не навів. Це може означати, що мікросхема повинна працювати тільки в теплій серверної, подалі від дахів і інших зручних місць для розміщення антени.

Прийом і передача

На прийом і передачу виготовляються дві спрямовані антени і розміщуються суворо друг над іншому. Підсилювачі включаються обома трактами в протилежних напрямках, при цьому прийнята потужність буде ділитися навпіл, излучаясь частково в простір. Ця схема не дуже добре підходить для закритих приміщень, оскільки буде прийматися власний відбитий сигнал. Виправити становище можна підбираючи коефіцієнти підсилення трактів: є шанс, що один з напрямків не вимагає великого посилення.

Але професійний свитчер коштує більше 100$. Виграш в ціні очевидна.

P. S.: Є шанс, що друга антена ноутбука, власна антена флеш-модему потягнуть один з напрямків без підсилювача. Експериментуйте.

Посилена антена Wi-Fi, безумовно, забезпечить відмінний прийом… тільки б юзер виявився рукастый.
