Підключення посудомийної машини своїми руками: корисні поради

Зміст:

  • Підключення посудомийної машини
  • Вузька посудомийна машина Bosch SPV53M00RU
  • Інструкція з монтажу (установлення)
  • Інструкція по монтажу (підключення комунікацій)

Не можна вбудовувати посудомийну машини під варильну панель, як би це ні було заманливо в деяких випадках, при цьому довжина дренажного шланга не повинна перевищувати 1,5 метра. Допускається нарощувати його, і навіть до 5-ти метрів, але ніхто при цьому стабільну і тривалу роботу обладнання не гарантує. Наприклад, може вийти з ладу дренажний насос. Як здійснити підключення посудомийної машини своїми руками, уникнувши типових помилок. Про це ми й збираємося поговорити.

Підключення посудомийної машини

Схема підключення посудомийної машини виглядає наступним чином:

  • Після розпакування виріб розглядається з точки зору можливих пошкоджень. Незайвим буде злегка потрясти корпус, і якщо чуються якісь звуки, то від покупки краще відмовитися. Замість цього вимагати заміни посудомийної машини.
  • Ретельно виміряється відсік, проводиться пробивання дірок в секціях шаф під комунікації. Проводиться в потрібне місце електрична розетка з заземленням.
  • Підключення води до посудомийній машині проводиться в такому порядку: дренажний шланг, наливний шланг.
  • Після цього виконується ряд операцій по влаштуванню. Це налаштування дверцята, ніжок, навісний монтаж декоративної панелі і кріпильних скоб.
  • Посудомийна машина закріплюється на своєму законному місці кількома шурупами.
  • Підключення посудомийної машини своїми руками: корисні поради

    Не складно здогадатися, що всім цим операціям передує процес ретельної примірки, вибору потрібних розмірів виробу і його технічних характеристик. Ми рекомендуємо завжди проводити приблизні розрахунки заздалегідь. Так, інструкція підключення посудомийної машини Bosch SRV 43M13 EU розповідає, що стільниця може бути на висоті до 87 см (це максимум з усіх можливих варіантів), а не тільки 81 см, який відповідає висоті корпусу. Вся справа в тому, що висота ніжок посудомийної машини регулюється в дуже широких межах, що дозволяє підігнати установку під задані параметри. Такі нюанси допоможуть більш точно вибрати обладнання і не каятися у придбанні невідповідного обладнання.

    Виберемо якусь популярну модель і спробуємо зробити підключення посудомийної машини Bosch самостійно. (Див. також: Підключення вбудовуваної посудомийної машини)

    Вузька посудомийна машина Bosch SPV53M00RU

    Ми обрали одну з популярних моделей фірми Бош з середнього цінового сегмента. Вартість виробу становить близько 20000 рублів. Щоб провести підключення посудомийної машини Bosch, заходимо на сайт http://www.bosch-home.com/ru. У розділі Сервіс шукаємо підпункт Аксесуари і запасні частини. У нижньому правому куті красується пункт Інструкції, натискаємо і потрапляємо на пошуковий рядок, куди потрібно ввести запит. Зверніть увагу, що сценарій іноді видає помилки, тому робіть все строго, як зазначено.

    Підключення посудомийної машини своїми руками: корисні поради

    Вводимо SPV53M00RU і отримуємо рясний набір інструкцій. Нам потрібні:

    • II – інструкція з монтажу;
    • IU – інструкція з експлуатації.

    Також буде непогано відразу ознайомитися і з іншою документацією. Це необхідно, щоб зрозуміти, чи підходить нам виріб з точки зору установки. В інструкції з експлуатації знаходимо розділ Монтаж і приступаємо до вивчення. Машина володіє повним захистом від протікання. Це означає, що на наливному шлангу встановлено спеціальний перекрывной клапан, а всередині проходить електричний дріт для цієї деталі. Тому не варто дивуватися досить масивної коробочці, яка підключається до водопроводу.

    Інструкція з монтажу (установлення)

    Завжди першим ділом звертайте увагу на максимальні розміри відсіку під установку. В даному випадку це 81,5 – 87,5 х 45 х 57,9 див. Міліметр в той чи інший бік великої ролі не зіграє, але значні відхилення неприпустимі. Зверніть увагу, що глибина корпусу виробу становить лише 55 см, але необхідний зазор 2,9 см ззаду. До речі кажучи, техніка розрахована під стандартну меблі європейського випуску. За вимогами Євросоюзу глибина шаф кухонних гарнітурів становить 60 див. В Америці – 67,5 див. тобто німецький виробник твердо виконує норми, навіть 1 мм запасу залишив.

    Підключення посудомийної машини своїми руками: корисні поради

    Установка і підключення посудомийної машини ведуться суворо за інструкцією:

  • Технологічні етапи маркуються темними кружками зі світлою цифрою, а номери деталей – багатокутниками.
  • Картинки пояснюють загальну розстановку, але часто не дуже зрозумілі, тому по мірі можливостей ми пояснимо, що саме зображено.
  • Насамперед рекомендується видалити і викинути кріпильну скобу, яка знаходиться на задній панелі зверху в центрі. Потім приєднується електричний шнур живлення довжиною 1,75 м. тобто розетка повинна бути розташована приблизно на відстані метра від відсіку. Не більше. Ми рекомендуємо вішати її на висоті 50 см від підлоги, щоб уникнути навіть випадкового попадання води. Крім варто передбачити, щоб туди не потрапили бризки з мийки. Все це доведеться визначити строго по місцю, в залежності від кухонної обстановки.

    Люди бувалі рекомендує вести підключення посудомийної машини самостійно до електромережі через захисний автомат на подвоєну потужність обладнання. Наприклад, на струм 16 А. Це виходить близько 3 кВт потужності. Ми не настільки радикальні у своїх заявах і нагадуємо, що всередині деяких посудомийних машин знаходиться асинхронний інверторний двигун, який в момент запуску може споживати потужності до 8 разів більше номінальною. Чи вистачить такого захисного автомата, ми не маємо можливості сказати. При покупці необхідно подивитися, які допускає перевантаження це захисне обладнання, і протягом якого часу. Зокрема більшість дизельних двигунів вибирається саме так, і вони як раз розраховуються на короткочасні перевантаження (не всі моделі).

    Підключення посудомийної машини своїми руками: корисні поради

    Ми б порекомендували взяти звичайний комп’ютерний фільтр живлення із звичайною помаранчевої кнопкою включення. Він згладжує пульсації мережі, що благотворно позначиться на роботі устаткування. Самостійне підключення посудомийної машини через таку штуковину не представляє складності. Крім того в мережевому шнурі є контур заземлення, на випадок якщо є куди його підключити в квартирі або котеджі. В крайньому випадку посадіть цю гілку на нульову фазу, і ні в якому разі не намагайтеся заземлити прилади через водопровідні труби, батареї, газові труби. В останньому випадку можливий вибух. У перших двох – смерть людей. Був випадок, коли монтер загинув, взявшись рукою за батарею, в іншій руці була дриль… (Див. також: Установка посудомийної машини своїми руками)

    Роздивляємося інструкцію з монтажу далі. По передній кромці стільниці прибивають планка, яка йде в комплекті. Ми вважаємо, що це чисто декоративний елемент. Потім рекомендується почати пробивати дірки в стінках меблів під комунікації посудомийної машини. Розмір прямокутних отворів 5х10 див. Ми б рекомендували в деяких випадках користуватися свердлом Фростнера. На п’ятому кроці від пластини, укріпленої на верхній панелі корпусу відрізаються пари вушок для подальшого використання. Всі комунікації простягаються за місцем майбутнього пролягання.

    Якщо не знадобляться бічні отвори у верхній частині корпусу (ближче до фронтальній панелі), то вони прикриваються гумовими заглушками, що йдуть в комплекті.

    Проводиться установка і підключення посудомийної машини. Для цього прикручуємо кріпильні скоби до верхніх фронтальним кутах корпусу, відсуває виріб в нішу і регулюємо передні ніжки так, щоб верхня панель вперлася в стільницю. Для цього існує два способи:

    • покрутити ніжки навколо осі (грубий спосіб);
    • використовувати спеціальні гвинти з боків на рівні цоколя (точно).

    Гвинтів три і середній призначений для роботи з однією центральною задній ніжкою. При горизонтировании орієнтуємося по рівню, який можна помістити на дно робочого відсіку. Саме за рахунок ніжок досягається підгонка у висоті відсіку. Тепер пора розмітити і просвердлити декоративну панель. Для цього шаблон розмічається олівцем по краю стільниці, як показано на малюнку інструкції з монтажу. На кресленні показані діаметри отворів і глибина. Можна орієнтуватися по спеціальному глубиномеру дрилі, якщо такий є. Фронтальна панель підвішується і додатково кріпиться зсередини на гвинти (з використанням вушок, які ми відрізали раніше).

    Інструкція по монтажу (підключення комунікацій)

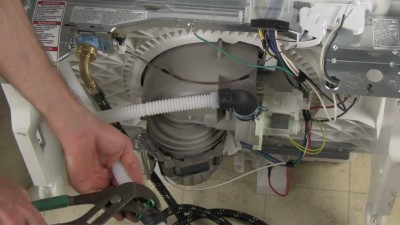

    Підключення посудомийної машини до каналізації виконується в першу чергу. Для цього є дренажний шланг. Якщо магазинний стандартний трійник на 50 мм з ПВХ дуже широкий, то знадобиться перехідник для підключення посудомийної машини. Це гумовий виріб, яке можна запитати у будь-якому магазині. Якщо потрібно, можна наростити шланг, але від цього якість роботи постраждає.

    Підключення посудомийної машини своїми руками: корисні поради

    Саме час провести підключення посудомийної машини до водопроводу. Для цього знадобиться спеціальний трійник з латуні, а для пластикових труб – самоврезающийся фітінг. Викликати для цього сантехніка, вирішуйте самі.

    В довершення всього врубаєм шнур живлення в розетку. Згідно інструкції передбачається, що до подовжувача можна дотягнутися, не чіпаючи посудомийну машину. Зокрема, в Америці монтаж розетки ведеться прямо під раковиною. В російських реаліях такий метод нам видається дещо небезпечним.

    Так виконується підключення посудомийної машини Бош самостійно. Основний акцент ми рекомендуємо робити на попереднє ознайомлення з пристроєм. Саме такий підхід гарантує, що виріб доведеться до місця. Нехай посудомийна машина служить довго і вірно, заощаджуючи час домогосподарки і зберігаючи її руки від контакту з холодною водою та миючими засобами.
