Настройка супутникової антени своїми руками: наведення, особливості та характеристики

Зміст:

Наведення супутникової антени
Що таке LO Freq у супутникової антени
Що таке Down Freq у супутникової антени
Характеристики електромагнітної хвилі для супутникової антени
Дисеки і супутникова антена

Подивимося сьогодні, як ведеться настройка супутникової антени на супутник. Справа в тому, що на приладах класу Satfinder (узагальнено називаємо всі пристрої для профі) є купа написів, багато з яких абсолютно незрозумілі непосвяченим. Погодьтеся, не дуже приємно робити своїми руками те, в чому мало що уявляєш. Добре, якщо космічний апарат висить, де належить, і все пройшло без сучка і задирочки, – а якщо ні? Подивимося, як проводиться настройка супутникової антени своїми руками. Хоча б для загального розвитку.

Зміст

Наведення супутникової антени

Отже, монтажні роботи закінчені, супутникова антена висить на тій ділянці стіни, з якого повинен проглядатися космічний літальний апарат, належний забезпечити перегляд. Починається процес більш точної підгонки. Приємна новина в тому, що професійні прилади абсолютно автономні: при необхідності навіть не знадобиться тягнути на дах кабель від ресивера. Вивчимо трохи теорії, нехай люди знають нас не суворо критикують, тому що вибрати ділову інформацію з переповненій спамом мережі досить складно. А ми ще й намагаємося інших навчити, як ведеться настройка супутникової антени своїми руками.

Поняття супутник не настільки очевидно для багатьох. У телебаченні під цим терміном розуміється космічний апарат, нерухомо висить щодо Землі, завдяки тому, що робить оберт по орбіті рівно за одну добу. Ось чому який-небудь «евтелсат» весь час видно в одній точці. Більше того, саме цим фактом супутникове телебачення зобов’язане своїм існуванням. Якщо навіть космічний апарат на йоту відхилиться від свого становища, спеціальні наземні станції стеження негайно повернуть його на місце, скорегувавши орбіту.

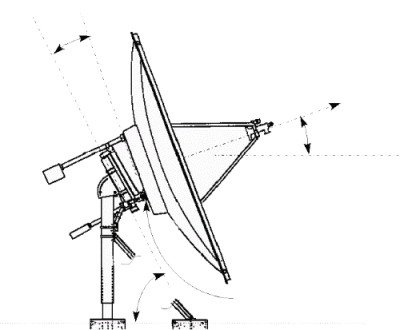

Наведення супутникової антени

Під транспондером часто розуміють супутник, але це не зовсім так. Кожен космічний апарат віщає в декількох діапазонах. Справа в тому, що вікон прозорості в атмосфери багато, і логічно кожне з них зайняти потрібним чином. Зокрема, для супутників є безліч діапазонів, але частіше використовуються Ku м С. Вони відрізняються частотою. У той же час будь-яка антена і будь тракт електроніки можуть працювати оптимальним чином тільки зі строго обмеженим діапазоном. Ось чому конвертери бувають або Ku, або З, а гібридні не можуть однаково добре працювати уздовж всіх частот. Тому під транспондером слід розуміти складову частину супутника, що транслює в якому-небудь діапазоні (поддиапазоне). На одному супутнику може бути багато транспондерів, але ніяк не навпаки.

В меню більшості приладів для лову цифрових передач з космосу є підрозділи Додати транспондер і Редагувати транспондер. Як тепер можуть здогадатися читачі, всередині можна внести налаштування приймача супутника. Ми вважаємо, що це стосується частот і типу поляризації, перш за все. Крім того, прилад для виявлення космічних апаратів містить такі підрозділи, як: (Див. також: Установка супутникової антени своїми руками)

знайти супутник (Find Satellite);
додати супутник (Add Satellite);
редагувати супутник (Edit Satellite);
гортати базу даних супутників (List Satellite).

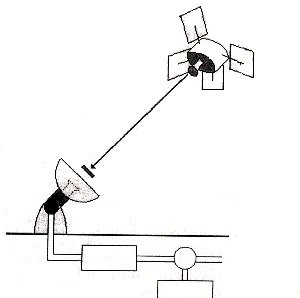

Пошук супутника

Зрозуміло, що набагато простіше працювати, внісши дані про супутник в базу даних. Перш за все це назва космічного апарату, потім іде ряд технічних параметрів, які ми і зібралися обговорити тут. Це частотні характеристики і параметри хвилі. Отже, по порядку.

Що таке LO Freq у супутникової антени

Багато хто знає, як настройка супутникової антени самостійно ведеться, але в теорії панує повний хаос. Перш за все обговоримо термін LNB. У Рунеті ми не знайшли жодного розумного пояснення, що це і звідки взялося. LNB походить від англійського Low Noise Block, що перекладається дослівно на російську, як малошумящий блок. Всі радіоаматори вже зрозуміли про що мова. Перший каскад приймача (і телевізійного теж) збирається на тихих мікросхемах. Навіщо це потрібно? Справа в тому, що чутливість кожного приймача залежить від трьох параметрів:

Спрямовані властивості антени. Чим яскравіше виражений центральний пелюстка діаграми спрямованості, тим вище і коефіцієнт посилення антени, і тим менше охоплення небосхилу.

Довжина кабелю до першого підсилювального каскаду. У фідері сигнал загасає, і поки амплітуда мала, цей факт дуже критичний. Тому відрізок кабелю до підсилювача намагаються скоротити.

У формулу чутливості приймача входить шумова температура, яка залежить від погодних умов і шумів активних елементів (транзисторів) першого підсилювального каскаду.

Отже, ми бачимо, що в супутниковій антені всі ці параметри враховані: тарілка має найбільший коефіцієнт підсилення з усіх існуючих на сьогодні побутових антен, конвертер розташовується прямо на облучателе (кабель до першого підсилювального каскаду взагалі відсутня), приймач зроблений малошумящим для збільшення чутливості.

Виведемо просте правило: кожен конвертер є малошумящим блоком (LNB), але не всякий LNB є конвертером.

У багатьох галузях техніки застосовується малошумящая схемотехніка, тому порівнювати ці два поняття не варто. Тісно пов’язаний з цим пристроєм параметр LO Freq, який багато могли споглядати, але лише деякі і не дуже впевнено можуть пояснити. Як відповів у своїй статті за адресою http://www.satsig.net/lnb/explanation-description-lnb.htm наш побратим по розуму, LO – це Local Oscillator. Щоб зрозуміти, що таке локальний генератор, звернемося до теорії прийому. Вхідний блок будь-якого приймального пристрою працює з низкою частот. Для обробки сигналу і зменшення перешкод доводиться кожен каскад підлаштовувати під вимоги довжини хвилі. Це дуже незручно. Тому змовилися в спеціальному приладі змішувати вхідну частоту з частотою місцевого генератора. Причому різниця між ними завжди постійна. Генератор називається гетеродином, і частота його адаптується під вхідні. Так, щоб різниця була постійна.

Отже, LO Freq це частота гетеродина.

Вирівнювання частоти сигналу

Що таке Down Freq у супутникової антени

Якщо малошумящий блок займається в конвертері посиленням, а гетеродин виробляє еталонну частоту, то змішувач (Downconverter) займається зниженням частоти до заданого значення. Down Freq це частота (і фактично) номер транспондера, тому що тільки на одному Eutelsat W4 НТВ+ віщає в правій кругової поляризації приблизно на півдюжини каналів. Вказуючи приладу цю частоту, ми фактично визначаємо, де саме вести пошук. Звідки взяти LO Freq і Down Freq? Є спеціальні таблиці в інтернеті, а також можна запитати у провайдера.

Різниця між Down Freq і LO Freq складе проміжну частоту, що утворюється після змішувача, це буде близько 1684 МГц (типові значення від 950 до 2150 МГц). Зверніть увагу також, що для кожного транспондера є своя швидкість передачі символів кодованої інформації (Symbol Rtate). Для наведеного вище прикладу НТВ+ це 27500. (Див. також: Налаштування антени Триколор ТВ своїми руками)

Характеристики електромагнітної хвилі для супутникової антени

Вище ми вже визначили фактично, на якій частоті наш прилад буде шукати передачу, проте ще буває і поляризація. Від неї залежать і налаштування кутів положення конвертера, і деякі інші специфічні параметри. Щоб прилад зловив сигнал, треба йому вказати, що саме шукати. У випадку з НТВ+ поляризація буде права кругова. Це саме те, що на приладі позначається, як Негативна.

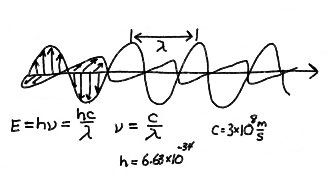

Електромагнітні хвилі для супутникової антени

Також вона може бути лінійною (вертикальної або горизонтальної). Подробиці структури сигналу можна дізнатися в службі підтримки провайдера, або на сайті, де представлена інформація про супутник.

Дисеки і супутникова антена

Дисек це і протолок, і прилад, що працює за цим протоколом. У його завдання входить комутація кабелів потрібним чином. Наприклад, є дві антени, тоді їх можна при необхідності по черзі приєднувати до ресиверу для читання каналів. Щоб керувати комутаторами є спеціальний протокол, за яким по ланцюгу живлення (від 13 до 18 В) передається гармонічний сигнал 22 кГц. Як ми бачимо з меню, самостійна настройка супутникової антени може вестися із застосуванням цих комутаторів. Зокрема, на екрані присутня опція 22К (On/Off) відключення гармоніки (мабуть, щоб не плутала карти).

Нарешті, будь-який професійний прилад пищить на різний манер, як тільки виявляє сигнал космічного апарату. Щоб уникнути звукової сигналізації, відключіть опцію Buzzer. Ми віримо, що тепер настройка супутникової антени Триколор у наших читачів не викличе ніяких складнощів. Залишається ще питання, як вибрати транспондер? Ми вважаємо простіше зателефонувати в службу підтримки провайдера.

Нарешті, багатьох цікавить питання об’єднання конвертерів в одну лінію. Це робиться за допомогою мультіфіда. Під цим терміном мається на увазі як сам набір конвертерів, так і спрямовуюча кронштейн, на яку вони всі ставляться. В результаті за допомогою однієї тарілки стає можливий ловити сигнал декількох супутників, що дає відомі переваги. Конвертери комутуються через Дисек на потрібне число входів. Програмування цих пристроїв розглянемо як-небудь іншим разом, але читачі вже в курсі, що управління ведеться по ланцюгу живлення через сигнали частотою 22 кГц. Для цього прийнятий спеціальний протокол, що підтримується ресиверами, конвертерами і навіть приладів для самостійного наведення супутникової антени.

Так, і ось ще що. Харчування конвертерів теж йде по тому ж кабелю, від нього ж може працювати й прилад для лову супутників.
