Коли потрібно тільки настройка супутникової антени Триколор, то проблем найчастіше не виникає, тому що всі операції чітко прописані в інструкціях. Інша справа, коли потрібно підключити ще пару зарубіжних каналів. Там і лінійна поляризація, і супутник може бути зовсім інший. В цьому випадку використовують мультифід, а іноді і позиціонер. У цих словах немає нічого складного, і ми познайомимо читачів з термінами. Раптом коли знадобиться настройка супутникової антени самостійно. Будете готові теоретично!
Настройка розташування антени
Як настроїти антену на кілька супутників
Зазвичай супутники літають по геостаціонарній орбіті, тому з Землі виглядають нерухомими. Якщо не вважати кілька космічних апаратів Eutelsat, орбіта яких нахилена. Якщо брати саме цього французького провайдера, то він має всього лише одним центром управління і позиціонування, а між тим супутники охоплюють майже всю Земну кулю. Як стверджують фахівці Eutelsat – дві третини населення планети. При цьому сам провайдер за кількістю підключень стоїть на третьому місці. Ми вважаємо, що лідируючі позиції дісталися азіатам –хоча особливої впевненості немає – хоча б тому що там і проживає левова частка населення.
Якщо брати Eutelsat, то ключові позиції відряджені Ku і З діапазонами. Також є Ka. Наприклад, на супутнику W8 коштує 40 транспондерів на Ku і 10 на С діапазонах. Всього флотилія Eutelsat на 2014 рік складається з 39 супутників, 32 з яких належать безпосередньо французької компанії, а решта беруться в піднайм. Провайдер надає на своєму офіційному сайті (є російськомовна версія) брошуру, де кожен бажаючий може бачити карту розташування літальних апаратів. Більш того, на кожен з супутників є докладне досьє, де наводяться його призначення (зрозуміло, крім секретного), склад, приблизне число каналів. (Див. також: Установка супутникової антени самостійно)
Налаштовуємо антену
Крім того прикладаються зони покриття із зазначенням потужності в дБ. І це найбільш корисна для наших читачів інформація. Прямо зараз кожен з них може зазирнути за адресою http://www.eutelsat.com/en/satellites/the-fleet.html щоб дізнатися, які супутники видно на небосхилі.
Все в цьому розділі англійською, але карти-то розфарбовані, тому все одно можна зрозуміти, куди світять транспондери. Eutelsat заявляє, що середній вік супутників становить 6,5 років, але тим хто не вірить корисно знайти «Launch Date» поруч з картою. Наприклад, Eutelsat 117 W A був запущений в березні 2013 року. Поруч красується передбачуваний термін використання. Таким чином можна підібрати інформацію по мультифиду. Потім логічно ознайомитися зі списком частот, поляризацій та каналів, але ось так відразу щось він на очі не попався (тільки загальні фрази про сфери обслуговування). Спробуємо пошукати. До речі, немає і калькулятора для розрахунку кутів положення антени (ну, хоча б азимута).
Візьмемо Eutelsat W4, який так популярний в РФ. Подивимося його карти, контактні дані. Щоб знайти, задавайте координати: 36 градусів східної довготи (East). Там так і написано, що це супутник для РФ, і що користуються його послугами тільки офіційно 8 млн. телеглядачів. Карти знаходяться під назвами:
- Uplink Coverage – зона покриття для завантаження даних на супутник;
- Downlink Coverage – зона покриття для передачі даних абонентам.
Сигнали від антени
Зверніть увагу, що супутників два — А і В, причому у кожного по кілька карт покриття. Вибирайте ту, що називається Russian Beam і Russian Uplink. Хоча, чесно кажучи, деякі європейські промені нітрохи не гірше охоплюють нашу територію. Загалом гортайте, щоб зрозуміти, що саме можна зловити з неба. А от, як знайти потрібний кут повороту антени, питання невирішене. Але спочатку таблиця частот. Спробуємо через Яндекс. Так і набираємо «Eutelsat W4 таблиця частот».
Перед нами відкривається вікно, де дано номери транспондерів (читай частоти мовлення), в кінці вказана літера:
Нагадаємо, що відрізняються конвертери для цих сигналів наявністю або відсутністю деполяризационной пластини. Яку деякі самі прибирають і ставлять на місце, щоб забезпечити потрібні характеристики. Крім того, можна змінювати праву поляризацію на ліву, повернувши пластину на 90 градусів. В кінцевому підсумку кут нахилу установки становить 45 градусів і в першому, і в другому випадку. Отже, вибираєте провайдера, дивіться частоту мовлення і поляризацію. Цих даних повинно вистачити для вибору антени. Деякі провайдери нав’язують своє обладнання, зате вже є завантажений в ресивер план каналів.
Наведення антени на супутник
Коли обрані антена (зійде майже будь-яка) і конвертер (згідно з даними транспондера підбираються діапазон та тип поляризації, при необхідності тип поляризації доопрацьовується), пора прикинути місце для установки. Для цього необхідно обчислити точку розташування космічного апарату на небосхилі. На сайтах з планом мовлення вказані навіть карти, але тільки не є калькулятора… (Див. також: Настройка супутникової антени своїми руками)

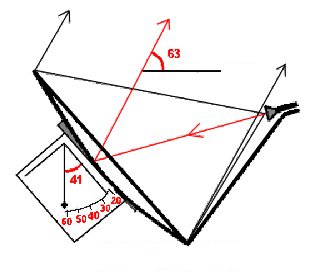

Ось тут http://www.tricolor78.ru/karta.html є карта, на якій можна подивитися свої дані. Сенс в тому, що спочатку вибирається супутник (в переліку, напевно, більшість Eutelsat), потім потрібно ткнути мишкою на карті свій населений пункт. Зверху в полях висвітяться кут місця, азимут. Для лінійної поляризації також вказаний кут нахилу конвертера. Тобто всі необхідні дані знайдена. Наприклад, для Новосибірська і супутника Eutelsat W4 маємо:

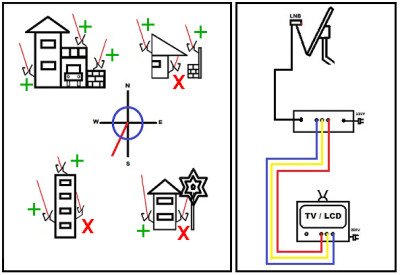

Повний набір даних. Видно з Новосибірська супутник на небозводі, дивіться на карті. Як це зробити, ми вже обговорили. Пора підібрати місце. Це такий ділянка даху, стіни, звідки видно задана точка неба. Не повинно бути жодних перешкод, гір, будинків, лісу, дерев. Потрібне місце вибирається з умов мінімізації прокладки кабельної мережі. Деякі і зовсім ставлять тарілки собі на балкон і дуже задоволені. Турбуватися про довжині кабелю великої потреби немає, у телебаченні він має дуже хороші характеристики. Як саме вибрати потрібний, ми вже обговорювали в тематичному топіку раніше.
Збірка і установка антени

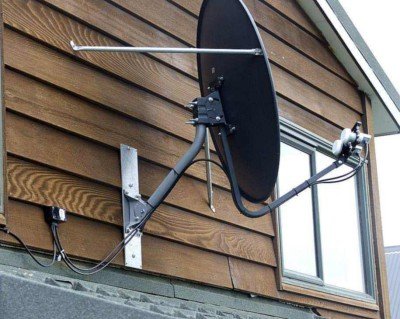

Перед установкою антену потрібно зібрати. У коробці іде інструкція, згідно якої необхідно зібрати кронштейн, а також і саму тарілку з опромінювачем. Робити це вдома чи на даху, вирішите самі. Якщо є прилад для установки, то саме час пройти до місця установки. Кронштейн зазвичай вішається на анкера за кількістю посадкових місць. При установці врахуйте, що всі характеристики цих виробів дані з умов, що отвір буде зроблено саме в товщі цегли або плити, не в цементі. Тому саме так і варто вести роботи. При подальшому можливий демонтаж просто отвори закладаються спеціальним складом.
Потім починається настройка супутникової антени на супутник. Для цього буквально за компасом (деякі воліють Сонце) виставляється потрібний азимут. Після чого акуратно слід почати точну виставку. Для цього пошуковий прилад підключається через один F-коннектор до конвертора, а через інший – до ресивера з телевізором. Харчування він буде брати устаткування в квартирі, тому включіть в розетку і запустіть все необхідне для прийому. Деякі прилади, що живляться від батарейок, або через типову шину Дисек (13/18 В). Такі тонкощі реалізуються при необхідності настроїти кілька конвертерів. В цьому випадку всі вони ставляться на мультифід, а об’єднуються в єдину шину через перемикач (також званий дисеком).
Для пошуку виберіть на приладі супутник. Саме його частоти і поляризації будуть знайдені. Тепер саме час почати рухати тарілкою, щоб знайти потрібне положення. При цьому деякі прилади пищать, інші іншим способом дають знати, що потрібний канал знайдений. Самостійна настройка супутникової антени полягає у порядковому скануванні якогось невеликого простору. Зрештою тарілка повинна дивитися в потрібному напрямку.

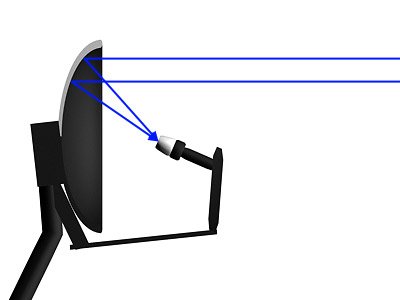

Якщо конвертерів кілька, то вони об’єднуються через дисек. Професійні прилади для лову супутників підтримують управління цими перемикачами точно так само, як і ресивери. Але в цьому випадку тарілка і вже наведений конвертер не рухаються. На мультифиде в потрібному напрямку виставляється другий конвертер. Робиться це за законом дзеркала: кут падіння дорівнює куту відображення. Азимут відомий (див. вище, як знайти координати), ось вже спійманого космічного апарату оцінюємо, в якому напрямку потрібно рухати другий конвертер. Зрозуміло, що це легко виміряти звичайними транспортиром. Наприклад, якщо другий супутник розташований на захід від першого, то конвертер для нього поміщаємо лівіше (для Північної півкулі), ніж вже стоїть. І на стільки ж градусів відносно центру тарілки.
Коли всі космічні апарати спіймані, настройка супутникової антени своїми руками завершена. Можна починати налаштовувати канали. Якщо ресівер від провайдера, то це займає лічені хвилини, оскільки дані вже знаходяться в пам’яті. В іншому випадку користуйтеся інструкцією на обладнання. Це все, що ми сьогодні хотіли сказати з приводу того, як ведеться настройка супутникової антени самостійно. До речі, деякі телевізори ресивер вже вбудований, тому можна трохи заощадити. DVB-S2 це саме друге покоління небесного мовлення.
