Президентська програма з реалізації першого мультиплексу на території всієї країни в самому розпалі. Її здійснення звалили на плечі ФГУП РТРС. Підприємство було засноване в 2001 році, щоб якось підняти відсутній на той момент вітчизняне цифрове телебачення. Це єдиний офіційний забудовник, який потихеньку переводить країну на цифру з точки зору впровадження в маси обов’язкових вільних каналів телебачення і радіо. Немає нічого дивного в цьому світі, що багатьох цікавить питання, як може бути створена кімнатна антена своїми руками в домашніх умовах. Деякі зараз підскочать на місці, тому що немає нічого простіше, як перейти на цифру. Зрозуміло, якщо телевізор дозволяє…
Цифрове мовлення і цифрові кімнатні антени
Ми не втомлюємося повторювати, що кімнатна антена – просто шматок заліза. Їй немає різниці, який саме сигнал приймати. Аналоговий, цифровий, інопланетний… провідним чинником є поляризація, яка визначає організацію ефірних хвиль у просторі. Вона показує, як веде себе вектор електричного поля на магнітний не прийнято звертати увагу, тому що він малий по амплітуді і повторює закон електричного) в просторі. Потрібно сказати, що будь-яка електромагнітна хвиля за визначенням процес змінний. Будь-яка зміна напруженості електричного поля породжує відгук з боку магнітного. Постійні величини поширюватися в середовищі не можуть.
Так от поляризація і описує те, як саме змінюється в просторі вектор електричного поля. Якщо він змінюється в одній площині, наростає і зменшується, то мова йде про лінійному законі. Іноді зручніше, щоб вектор напруженості електричного поля обертався, тоді перед нами вже кругова поляризація. Буває так, що крутиться полі, і при цьому ще змінюється: по горизонталі більше вектор, по вертикалі менше. У цьому випадку перед нами еліптична поляризація, окремим випадком якої є кругова (вектор однаковий по горизонталі і вертикалі). Це досить спрощені поняття, проте вони дають зрозуміти важливу річ: організація поля в просторі ніяк не залежить від характеру самого сигналу. Цифровий він або аналоговий, значення не має. (Див. також: Кімнатна антена для цифрового телебачення)
Тому коли говорять DVB-T, DVB-S, GPS, GSM, а також інші розумні слова, не варто лякатися. У будь-якому випадку поляризація може бути наступних видів:

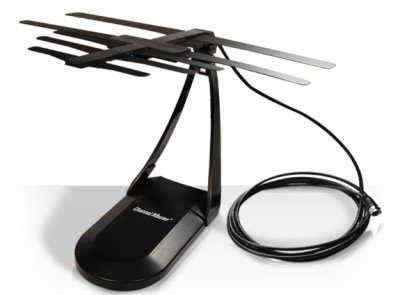

- Кругова:

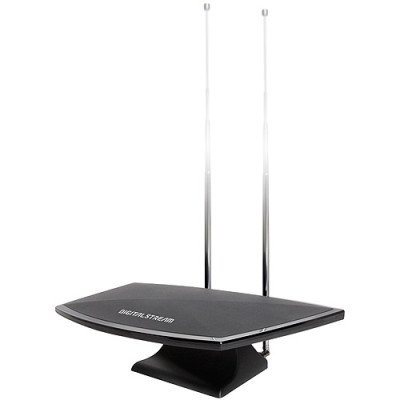

- Лінійна:
Еліптична майже не застосовується. І коли говорять про різні стандарти, екзотичні методи модуляції і кодування, знайте, що нічого іншого, ніж перераховане вище не дано. Причому кругова поляризація використовується переважно супутниками, приймається конвертерами, які продаються і не конструюються вручну в силу своєї складності. Тому, коли потрібно зрозуміти, як зробити кімнатну антену, то питання тільки одне: поляризація вертикальна або горизонтальна? Бачите, як просто!
Насправді є ще два моменти, але вони вторинні. По-перше, це частота, від неї залежатимуть розміри антени, які зазвичай узгоджені з довжиною хвилі. Наприклад, антена для 1800 МГц рівно вдвічі менше, ніж для 900 МГц. Таким чином можна транспонувати майже будь-яку конструкцію. Зрозуміло, це кілька вільне трактування, і, тим не менш, вона добре працює в багатьох випадках. Ви побачите, що конструкцій багато, але всі вони, як з цеглинок, що складаються з елементарних компонентів. Іноді, коли потрібно перекрити великий діапазон, кілька елементарних антен вішаються на одній щоглі і узгоджуються потрібним чином. Ось ми і підійшли до другого моменту (крім частоти).
По-друге, кожна антена повинна бути узгоджена. Так, для телебачення прийнятий стандарт хвильового опору кабелю 75 Ом, а для WiFi – 50 Ом. Якщо не дотримуватися догм, то частина сигналу почне губитися з-за відбиттів. Можна уявити це як дорогу. Поки вона однієї ширини транспорт їде бадьоро, але лише варто звузити смузі, то утворюється затор.
Точно так само поводиться і потужність лінії, тільки вона не стоїть на місці, а починає «їхати» в зворотному напрямку. Причому буде відображатися багаторазово, наводячи перешкоди, погіршуючи якість прийому. Процес відбиттів описується коефіцієнтом стоячої хвилі (КСВ), який в ідеалі повинен дорівнювати одиниці, а вимірюється спеціальним приладом – КСВ-метром.
Як зловити кімнатною антеною перший мультиплекс
Зрозуміло, що як тільки з’явилися чутки про перший мультиплекс, то відразу знайшлися охочі його зловити. Пам’ятайте, що ми говорили про складні антени для широких діапазонів? У цьому випадку вони не знадобляться! Слово мультиплексування взято з цифрової техніки, де означає злиття безлічі каналів у єдиний. Ось і в телебаченні кімнатна антена буде ловити численні програми, що передаються на одній частоті. Це означає, що габарити антени вибираються раз і назавжди, а налаштовувати її не доведеться кожного разу. Ось тільки не обійшлося і у нас без ексцесів. Справа в тому, що в кожному регіоні перший мультиплекс передається на своїй частоті.
Це означає, що антена, сконструйована для одного регіону, може не працювати навіть у сусідньому місті. Однак бувають і області, де частота одна і та ж. Загалом, як завжди у нас в країні хотіли як краще, а зробили як зазвичай. Це особливо погано для транспорту, тому що, пересуваючись уздовж маршруту проходження, телевізійний приймач буде втрачати мовлення. Поляризація на першому мультиплексі горизонтальна. Це звичайне технічне рішення для телевізійного мовлення в нашій країні. А от радіо передається на вертикальній поляризації. Це зроблено, щоб виключити взаємні перешкоди. Таким чином одне мовлення не буде заважати іншому. (Див. також: Антена для телевізора своїми руками)
Отже, наша саморобна кімнатна антена повинна бути зроблена для горизонтальної поляризації. Ми зараз подивимося, як це реалізувати на практиці, а поки з’ясуємо питання з частотою, тому що від неї залежатимуть габарити. Насправді питання цікаве, швидко вирішити його немає майже ніякої можливості (бо у Вікіпедії інформація не завжди точна). Ми пропонуємо ентузіастам відвідати сайт ртрс.рф, де є розділ контакти. Ось тут вказані зони покриття по регіонах, а також і телефони найближчих мовних центрів. Навіть адреси електронної пошти є. Зрозуміло, що зв’язавшись з компанією, на чиї плечі покладено оцифровка РФ, можна достеменно дізнатися, які ж саме частоти використовуються. Можете також задати там і свої питання за бажанням.
Тепер у нас є частота, і кімнатна антена своїми руками може бути прорахована. Відразу скажемо, що конструкцій може бути кілька, вся принадність у тому, що найпростіша може бути реалізована в лічені хвилини. Припустимо для визначеності, що частота 650 МГц (насправді є таблиця каналів – її можна знайти у Вікіпедії – де наводяться частоти звуку та зображення).
Порахуємо довжину хвилі за відомою формулою: Л = с/f = 299792458 / 650000000 = 46,12 см
Знайдемо чверть від цього значення, виходить 11,53 див. Саме такою повинна бути довжина четвертьволнового несиметричного вібратора, який буде служити нам приймачем. Щоб виготовити його, зачищаємо шматок коаксіального кабелю з хвильовим опором 75 Ом на ділянці зазначеної довжини від екрану, ізоляцію центральної жили не чіпаємо. Відрізаємо кабель на 5 см нижче межі очищеної області та вигинаємо провід під кутом 90 градусів. Додаємо телевізійний роз’єм, встромляємо в домашню плазмову панель або цифрову приставку. Кабель на очищеній ділянці повинен бути горизонтально розташований. Це і означає, що наша саморобна кімнатна антена налаштована на горизонтальну лінійну поляризацію. Повернемо вертикально і будемо ловити радіо на тій же частоті (якби воно там було).
Як бачите, пристрій кімнатної антени насправді дуже просте. Однак наша конструкція не має виділеного напрямку. Її необхідно повернути, тим не менш, до станції мовлення боком. В кімнаті промінь може прийти з будь-якого напрямку, сутність успіху – експеримент, покрутіть антеною з боку в бік. Набагато кращих результатів десь на балконі можна досягти за допомогою антени хвильовий канал, ми вже докладно розглядали її конструкцію з прикладом для тієї чи іншої частоти. А тепер скажемо, що в нашому випадку придатна і биквадратная антена, яка є окремим випадком рамкової. Її запропонував для телебачення в 1961 році Харченко. Це проста кімнатна антена, яка може бути зігнута з мідного дроту буквально за лічені хвилини. Орієнтувати її слід вертикально. Зайдіть в огляд Антена для модемів своїми руками, щоб побачити приклади розрахунків таких конструкцій. Наведено різні приклади з усіма подробицями і вибором матеріалів. Різниця лише в тому, що у WiFi і 3G поляризація вертикальна, тому орієнтація «вісімки» горизонтальна.
Ми навели не всі різновиди кімнатних антен. Зараз в обіг увійшли, наприклад, логопериодические. Нам представляється зайвим зв’язуватися з такими конструкціями, тому що є більш прості. Також зустрічаються кімнатні антени на майданчиках, які виглядають, як пластикові квадрати. Ви можете скопіювати таку з цього ж розділу. Ми навіть креслення привели. Тільки потрібно отмасштабировать виріб згідно частоті. Ми сподіваємося, що тепер вираження кімнатна антена своїми руками не буде викликати жаху у наших читачів. Отже, ми прощаємося рівно до наступного разу, коли нашим читачам знадобляться докладні огляди на ту чи іншу тему.
