Якщо пральна машина не вмикається, то немає живлення. Питання – чому? Давайте сьогодні трохи глибше розглянемо пристрій пральної машини. Якщо читачі вже встигли перевірити розетку, цілісність шнура, перевірити подачу води, а також поворожити на кавовій гущі, то ми проведемо їх через електронні нетрі пральних машин. Поговоримо про те, чому пральна машина не вмикається. Закінчуйте перевіряти запобіжники (опціонально), і в шлях!

Офіційна схема

Зміст

Пристрій пральних машин з точки зору харчування

Якщо не включається пральна машина, то перша підозра на блок живлення. Саме він відповідає за подачу напруги (зазвичай +5 В) на процесор, який вже, в свою чергу, запалює вогники системи індикації. Дійсно, як кажуть на форумах, імпульсного блоку живлення в пральній машині може і не бути (точніше кажучи, не може бути, але це не зовсім вірно). Справа в тому, що електроніки тут мало, струм споживання невисокий, а тому і трансформатор виходить скромних розмірів. От спробували б так зробити для телевізора! Трансформатор понижуючий:

На первинній обмотці 220 В змінного струму 50 Гц.
На вторинній обмотці 12 В змінного струму, теж 50 Гц.

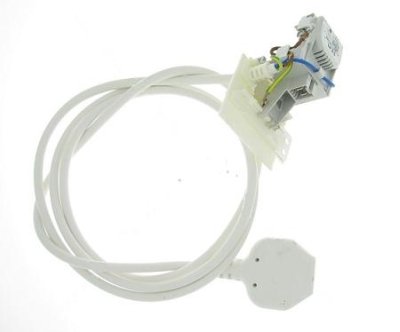

Причому і 220 В, і 12 В це діючі значення. Де шукати трансформатор? Після шнура живлення і колодки на вході, які, як ми домовилися, вже перевірені. Двигун живиться через мережевий фільтр. Причому це пристрій захищає не сам колекторний двигун, а навпаки – уберігає від нього сусідів: відеомагнітофони, програвачі дисків, домашні кінотеатри і т. д. Справність фільтра легко перевірити, вимірявши вихідна напруга. Має бути 220 В. Як знайти фільтр? Зазвичай це така коробочка, після колодки, де намальована принципова схема з індуктивності, конденсаторів, резисторів. (Див. також: Чому пральна машина не зливає воду)

Цю деталь ми вже розбирали докладно. Схема намальована тут же, копіюйте на здоров’я, тільки нікому не кажіть і дивіться, щоб вода не потрапила. Всі елементи мають пробивна напруга в сотні вольт. Врахуйте при виборі елементної бази. Електронний блок сучасної пральної машини, як і всяка мікросхема, вимагає живлення.

У Samsung це 5 В, і виходять вони абсолютно типовим чином:

З вторинної обмотки знижувального трансформатора знімається 12 В змінного напруги.

Діодний міст утворює двухполуперодный випрямляч, з якого також знімається 12 Ст.

По техніці безпеки покладено заземлювати вторинні обмотки трансформаторів, і це зроблено через два резистора з 33 до – по одному на кожен край (і не питайте, як це працює).

На виході діодного моста стоїть ще один діод, ми вважаємо, що він тут знаходиться з тієї причини, що витримує більший пробивна напруга. Принаймні з точки зору перетворення сигналу цей елемент ніякої ролі не грає.

Паралельний фільтр з RC-ланцюжка згладжує пульсації. Тут вже варто електролітичний конденсатор на 2200 мкФ.

Всім знайомий стабілізатор напруги 7805 перетворює 12 В 5 Ст.

На виході стоїть ще один RC фільтр, на цей раз ємність електролітичного конденсатора становить 470 мкФ.

Це все! Напруга 5 В подається для живлення електронного мозку пральної машини. Перевірка блоку живлення відбувається наступним чином:

Слід перевірити напругу на виході вторинної обмотки трансформатора. Воно становить в нормальних умовах 12 В (діюче значення). Якщо це не так, то трансформатор, по всій видимості, зламаний.

На вході стабілізатора має бути 12 В постійного струму. Якщо це не так, то перевіряйте діодний міст (особливо, якщо значення вдвічі менше), а також конденсатор на 2200 мкФ.

Блок живлення пральної машини

На виході стабілізатора має бути рівно 5 В постійного струму. В іншому випадку несправна мікросхема 7805, також перевіряйте опору і конденсатор на 470 мкФ.

Простіше простого!

Імпульсні джерела живлення пральних машин

Кажуть, що імпульсних джерел живлення в пральній машині не буває. Це неправда. Ariston/Indesit може похвалитися цілою плеядою таких виробів. Наприклад, на мікросхемі TNY 264 PN. Це глобальний ключ у вигляді мікросхеми, який до того ж порівнює вихідні напруги з номіналами. Принцип роботи простий: при появі живлення генератор імпульсів починає нарізати випрямлена напруга мережі 220 В.

Що таке імпульсний джерело живлення? Він відрізняється від розглянутого вище розміром трансформатора. Що у випадку з пральними машинами не стільки допомагає знизити вагу, скільки економить матеріали виробнику, а також зменшує займаний обсяг. Основні несправності імпульсних блоків живлення зводяться вихід з ладу складових частин.

На вході зазвичай коштує захисний варистор. Перевіряйте його на цілісність. Потім, як водиться, гармоніки вхідного напруги фільтруються за допомогою конденсаторів, індуктивностей, резисторів. Випрямляч може бути як двухполуперіодним, так і однополупериодным (настільки низький струм споживання). Ще один варистор захищає вхід мікросхеми від стрибків напруги, закорачивая їх на землю. Випрямлена напруга нарізається на імпульси. І ось тут якраз і криється найбільший простір для технічних рішень. Зрозуміти, що могло зламатися, допоможе тільки ретельне вивчення схеми. Ключем можуть служити транзистори, тиристори, симістори. Територіально він може розташовуватися на платі, або входити до складу якої-небудь мікросхеми.

Пральна машина

Щоб зрозуміти, чому пральна машина не вмикається, доведеться вивчати документацію. У розраду скажемо, що, наприклад, TNY 264 PN не тільки має в своєму складі захист від різних колізій (проте боїться води), але і коштує близько 60 рублів. Це краще, ніж брати нову пральну машину.

Отже, мікросхема. Документація на неї знаходиться у вільному доступі. Збірка має вбудований джерело живлення на 5,8 і генератор імпульсів частотою 132 кГц. Харчування береться прямо зі входу Drain (D). Пояснимо. Первинна обмотка заземлюється через цю мікросхему, але процесом керує внутрішній генератор імпульсів, тому відразу виходить нарізка. З цього ж потенціалу береться і харчування для внутрішнього джерела живлення на 5,8 В. Ось чому схеми імпульсних джерел пральних машин Indesit досить незрозумілі. Ми не будемо наводити цю документацію, замість цього покажемо типовий приклад включення мікросхеми з фірмового проспекту на виріб. (Див. також: Чому не віджимає пральна машина)

Приблизно в цьому ж режимі збірка використовується і в пральних машинах. Але вторинних обмоток трансформатора у дві: на 5 і 12 В постійного струму. Наведемо призначення виводів мікросхеми:

Bypass (BP) призначений для заземлення через конденсатор ємністю 0,1 мкФ. Це необхідно для роботи внутрішнього джерела живлення на 5,8 В.

Enable/under-Voltage (EN/UV). У цього контакту двоїста функція. По-перше, це дозвіл робочого режиму, а по-друге, датчик по мінімальній напрузі. Зокрема, якщо до лінії постійного струму через резистор підходить зворотний зв’язок, то виконується корекція режиму в потрібну сторону. При відсутності резистора мікросхема вміє визначати цей факт і не виконує жодного контролю за режимом.

Ремонт пральної машинки

Source (S) провід заземлення внутрішніх МДН-структур.

Source (HV RTN) повинен бути заземлений і використовується для замикання струму через первинну обмотку.

Виходить, що силовий ключ на МОН транзисторі поміщений в одному корпусі з генератором імпульсів. Тому сама схема трохи відрізняється від типових блоків живлення. Усередині є схемний захист від перевантаження по максимальному струму, а також вимкнення при перегріві. Виходить повністю самодостатня конструкція. Вона виробляє імпульси для трансформатора, а також контролює вихідні напруги.

Як лагодити блок живлення пральної машини

Територіально блок живлення пральної машини зазвичай розташований на електронному модулі приладу. Визначити його можна за наявності одного або двох трансформаторів. Як було показано вище, силовий ключ іноді може бути інтегрований з генератором імпульсів, всередині також інший раз знаходиться захист. Тому для структурного поділу плати корисно знайти описи до всіх мають відношення до справи мікросхем.

Час від часу блок живлення представлений окремою мініатюрної платівкою текстоліту, на манер карти розширення материнської плати персонального комп’ютера увіткненої в слот перпендикулярно електронному мозку пральної машини. Але найголовніше саме в це місце повинна приходити шина живлення. Крім того 220 можуть слідувати на різні реле (іноді розташовані тут же), через які харчуються, наприклад, дренажна помпа або впускний клапан. Суть в тому, що по мірі потреби програматор (бортовий комп’ютер, блок електроніки – називайте, як хочете) подає сигнал, щоб задіяти те чи інше обладнання.

Електронний мозок пральної машини пов’язаний з іншими компонентами через роз’єми. Тому модуль нічого не варто від’єднати. Будьте обережні в процесі. Розстиковку слід вести не тільки при виключеному живленні, але й уникаючи статичного розряду. Якщо можна не одягайте гумове взуття, светри, користуйтеся спеціальними антистатичними напульсниками. Все це коштує копійки (в районі 200 рублів), стане в нагоді при будь-якому ремонті електронної апаратури, зате допоможе зберегти в цілісності найдорожчий компонент пральної машини.

Ви бачите, що всі просто, як двічі два. Відверто сподіваємося, що тепер читачі знають, як полагодити пральну машину. До речі, не надто довіряйте схем мережі від різних вітчизняних умільців, користуйтеся для довідки офіційною документацією, на зразок того, що представлено на нашому малюнку на початку статті.
