Зміст:
- Причина мовчання телевізора
- Імпульсні блоки харчування в телевізорах
- Ремонт імпульсного блоку живлення
Чому перестав включатися телевізор? Відповімо питанням! Ніколи не замислювалися, чому у старої побутової техніки більшість датчиків механічні? Та що там далеко ходити! І сьогодні праски, електрочайники, масляні обігрівачі, пральні машини і навіть холодильники частенько обходяться без складної електроніки. І як? У природі зустрічається безліч датчиків різного призначення. У той же час відомо, що тиск залежить від температури. На цьому заснований принцип дії термостатів холодильників. Зауважте, що скрізь намагаються обійтися тільки напругою 220 В. Причому однієї фази. Це як раз те, що є біля кожного будинку в розетці. Але складна електроніка вимагає дбайливого ставлення. Все ще думаєте, чому не включається телевізор? Переходьте до вивчення імпульсних блоків живлення.
Телевізор не включається
Причина мовчання телевізора
У телевізорі купа електроніки, і по ряду причин вона не може харчуватися напругою 220 В змінного струму. З міркувань габаритів і особливостей функціонування безліч ламп вимагають наявності напруги розжарення 6,3 В (іноді змінного струму, як наприклад, магнетрон в мікрохвильових печах). Те ж саме стосується інших електродів, так само як і p-n переходів напівпровідникових приладів. Зазначені елементи не витримують великих струмів у силу своїх маленьких розмірів і обмеженої потужності розсіювання. Ось чому кожен телевізор починається з імпульсного блоку живлення.
Прикметник вказує на режим роботи трансформатора. У перших телевізорах не було жодних імпульсів. Ось тому і обмотки були з солідною дроту, а сталевий сердечник трансформатора становив левову частку ваги. Уявляєте, таку громадину втиснути в сучасний РК-монітор? Зменшилися і інші мікросхеми. Такий крок можливий лише при подальшому зниженні напруги живлення. Щоб зменшити струми, скоротивши рассеиваемую потужність. В сові час над процесорами йшли ті ж самі маніпуляції, коли при збільшенні числа транзисторів струм споживання ставав надзвичайно великий, а сам мозок комп’ютера споживав чи не більше, ніж «лампочка Ілліча». (Див. також: Чому телевізор включається сам)
Отже, застосування імпульсних блоків живлення обґрунтовано. У більшості вторинних обмоток кілька, тому що для нормальної роботи потрібно кілька номіналів.
Розглянемо коротко принцип роботи імпульсних блоків живлення.
Імпульсні блоки харчування в телевізорах
На вході в імпульсний блок живлення стоїть фільтр, уберегающий начинку від стрибків напруги ззовні. Але навіть це часто прилад не рятує, хоча є і інші елементи захисту. Наприклад, варистор, на вході генератора імпульсів в блоці живлення, замикає викиди напруги на корпус. За фільтром знаходиться випрямляч. Найчастіше це міст з чотирьох діодів, який легко розпізнається на фоні інших компонентів. Зокрема, деякі плати із зворотного або лицьового боку маркуються схемними значками (трикутник з поперечною рискою на вершині) . Далі слід добре помітний силовий елемент. Це може бути який завгодно ключ:
- тиристор;
- сімістор;
- транзистор.
Головне, щоб був в наявності керуючий електрод. Силовий елемент легко знайти з тієї причини, що він оснащується масивним радіатором. Це як раз той випадок, коли електроніка працює на 220 Ст. З цієї причини ключовий елемент дорогою, масивний і міцний. Зрозуміло тепер, що весь телевізор так не зібрати. Є і ще одна мікросхема, яка (правда через стабілітрон) харчується прямо від входу. Це генератор імпульсів, який за допомогою ключа нарізає випрямлена напруга частоти 50 Гц на послідовність високої частоти. За рахунок цього і вдається знизити розміри трансформатора.

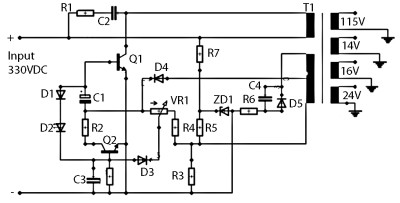

Схема імпульсних блоків живлення
На вході генератора імпульсів зазвичай коштує стабілітрон для формування напруги живлення, а також варистор, закорочений на землю. Якщо приходить фронт напруги, то він замикається на захисний елемент. В результаті варистор так само може згоріти, як і будь-який інший компонент. За ключем слід трансформатор, кожну з обмоток якого потрібно видзвонити. А їх може бути і декілька. Наприклад, для зворотного зв’язку з генератором імпульсів іноді залишається петля. Про номінали вже говорилося вище. На кожен своя обмотка.
Нарешті, на виході стоять діоди Шотткі. Саме вони використовуються за свою якість, що мають мале спадання напруги на p-n переході. В результаті розсіює потужність значно знижується. Нарешті, вихідний фільтр нижніх частот повинен згладити залишилися пульсації. У найпростішому випадку це конденсатор. До речі, у багатьох виникає питання, навіщо два рази випрямляти напруга… Бачте, через трансформатор постійний струм не проходить. Ми нарізаємо послідовність імпульсів, яка викликає відгук на іншій стороні, схожий за обрисами. Отже, напруга потрібно знову випрямляти. Сенс в тому, що обмотки понижуючі. Вольтаж набагато менше 220 В. А тепер про те, як полагодити телевізор.
Ремонт імпульсного блоку живлення
Не рекомендується включати блок живлення телевізора несправного, оскільки це може призвести до подальшого прогресу внутрішніх пошкоджень схеми. А якщо необхідність все-таки є, то спочатку перевірте запобіжник. Ми вже говорили, що часто в побутовій техніці цей елемент підміняється шматком дроту, але тільки не в телевізорах. Проблема в тому, що згорає запобіжник зазвичай, коли схемні пошкодження вже досить великі. Тому навіть якщо він згорів, не поспішайте радіти. На місце запобіжника слід включити лампочку Ілліча на 150 Вт.

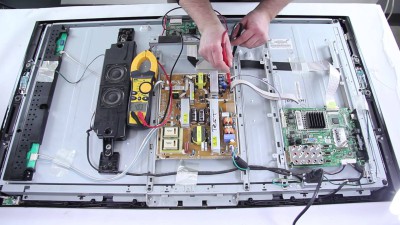

Ремонт телевізора
Тепер обережно увімкніть живлення і відразу ж витягніть вилку з розетки. Якщо все в порядку, то лампочка повинна трохи моргнути і згаснути. В іншому випадку горіння і світло в даному випадку означають, що потрібно шукати поломку далі. Починають зазвичай візуальним оглядом. Звертати увагу: (Див. також: Чому пральна машина не вмикається)
Телевізора працює!
Це майже все. Додамо, що деякі блоки живлення мають захист від включення без навантаження. В цьому випадку їх потрібно навантажити тією ж лампочкою Ілліча. Наприклад, рядкова розгортка працює на напрузі близько 130 В, тому буде спостерігатися половинний напруження. Всі елементи досить просто замінити на еквівалентні. Варто врахувати, що діоди і ключовий елемент на заміну беруться високовольтні (по-науковому, потужні).
Усунувши чергову несправність, не поспішайте включати прилад. Пробуйте з лампочкою, як було показано вище. Якщо світло не гасне, слід продовжувати пошук. Напевно схеми на імпульсний блок живлення немає… Пошукайте ось тут: http://telemaster.ru/shema/. Досить хороший набір. А на прикладі блоку живлення на основі мікросхеми HB600 кожен може подивитися все те, про що ми тільки що говорили. Так, є деякі нюанси. Наприклад, перед мостом стоять котушки розмагнічування (Degaussing), а вхідний фільтр реалізований на одному дроселі. Один з діодів мосту зашунтирован конденсатором, щоб збільшити термін служби приладу (при включенні слід різкий стрибок напруги, який майже цілком пропускається конденсатором).
Видно, що мікросхема генератора живиться напругою 8,5, знімається з основного трансформатора. Силовим елементом є n-p-n транзистор, керований імпульсами через невеликий окремий трансформатор. Ланцюг первинної обмотки ізольована трьома діодами, включеними так, щоб позитивна полуволна не пройшла на землю, поки ключ розімкнений.
У розділі дано дві схеми телевізійних блоків живлення з прикладами включення мікросхеми. На обох видно, що, як ми вважаємо, в початковий момент часу стрибок проходить на вихід. Заряджає з однієї з обмоток конденсатор, від якого бере живлення генератор імпульсів. В результаті відбувається запуск ключа, і блок живлення входить в робочий режим. Потім вольтаж 8,5 В постійно заповнюється через все ту ж обмотку.
Тепер, знаючи схему роботи імпульсного блоку живлення, читачі самі зможуть перерахувати можливі несправності. А маючи на руках тестер схему, можна напевно відповісти на питання, чому телевізор не включається, і що могло зламатися. На цьому ми бажаємо удачі всім бажаючим освоїти ремонт побутової техніки своїми руками і прощаємося рівно до наступного разу. В основі будь-якої роботи лежить розуміння. Знаючи, як влаштований прилад, будь-хто може зайнятися ремонтом. Причому імпульсні блоки живлення зустрічаються майже скрізь. Це та зарядні пристрої, адаптери постійного струму, і монітори персональних комп’ютерів.
