Зміст:
- Схема функціонування типового холодильника
- Як шукати несправність не вимикають холодильника
- Як перевірити працездатність термостата холодильника
Якщо холодильник включається і вимикається, то справу може бути, наприклад, в короткому замиканні на робочій обмотці. Струм в цьому випадку великий, і пускозахисний реле спрацьовує через малий проміжок часу. Ми вже піднімали цю гарячу тему, тому сьогодні пропонуємо такий план. Швидко обговорюємо, чому не вимикається холодильник, а потім розповідаємо про те, як позбутися від напасті. Не завжди вийде дістати потрібний датчик, ось тут і знадобляться знання. Отже, приступимо.
Схема роботи холодильника
Схема функціонування типового холодильника
Серцем холодильника є його двигун, що рухає компресор. Це незалежно від типу двигуна. А у асинхронного двигуна ще є і пускова обмотка, куди напруга подається зрушеним на 90 градусів і лише на період розкручування ротора. Це завдання на себе бере пускове реле. А щоб обмотки не згоріли, потрібно якось простежити рассеиваемую потужність. Цим займається захисне реле. Іноді пусковий і захисне реле об’єднані в одному корпусі, і це називається пускозащитным реле. Ось воно як раз і може бути однією з причин, по якій двигун ніяк не зупиниться.
Крім того, всередині є термостат. Це узагальнено той прилад, який відстежує температуру всередині відсіків. Зазвичай контролюються параметри випарника холодильної камери. Але в моделях, де датчиків багато, під цю косу потрапляють також сама холодильна камера, а також випарник морозилки. У такій побутовій техніці електронний мозок, а датчиками є термопари, терморезистори та інші напівпровідникові елементи, здатні змінювати свої параметри залежно від температури. Ось це все як раз теж може стати причиною того, що холодильник не хоче ніяк зупинитися. (Див. також: Чому холодильник не включається)
В чому ще може бути причина? Витік Фреон, тому скільки не обертається компресор, не може вийти на заданий режим. У найпростіших моделей процес відпрацювання може тривати до тих пір, поки мотор не буде зупинений пускозащитным реле щоб уникнути перегріву. Причому це не єдина причина, коли ознаки будуть схожими.
Фреоновий контур холодильника
Наприклад, при наявності у фреоновом контурі води, вона перетвориться на лід на виході з капілярної трубки і заб’є хід для хладагента. Ознаки будуть в точності тими ж. Відмінність же в тому, що після годинної перерви в роботі з розморозкою всіх камер холодильник налагодить свою роботу. Але ненадовго. Рівно до того, як крижана пробка утворюється знову.
Причиною постійної роботи холодильника може стати будь залипшее реле. Нарешті, агрегат можна експлуатувати в умовах, відмінних від паспортних. Є кілька виконань холодильної техніки, намагайтеся не порушувати умов. Як відомо, тепловтрати через будь-яку перешкоду прямо пропорційно залежать від різниці температур по одну і іншу сторону. Отже, при визначеному режимі морозилки і холодильної камери витоку ростуть точно так само. При деякій зовнішній температурі компресор своєю роботою не зможе компенсувати втрати. В результаті він буде безперервно гудіти, але холодильник на режим так і не вийде.
У холодильниках з NoFrost температура зазвичай оцінюється напівпровідниковими сенсорами. І якщо, наприклад, зламався привід заслінки, то як поведе себе прилад, сказати складно, але температура у відповідному відсіку знижуватися не буде, а на табло (розумна техніка зазвичай має сама за собою стежити) з’явиться код помилки. Згідно керівництву швидко зрозуміти, в чому справа. Зрозуміло, що прості Атланти так робити не вміють, тому причину все одно доведеться шукати своїми руками.
Як шукати несправність не вимикають холодильника
Якщо холодильник працює безперервно, то перше, що потрібно зробити, це оцінити температуру у відсіках. Зрозуміло, що для морозильника це зробити досить складно, хіба що термометр знайдеться з низьким межею. Тому рекомендується для початку подивитися, чи не утвориться в холодильній камері лід.
Для цього потрібно туди поставити маленький склянку з водою кімнатної температури і запастися терпінням. Допускається використовувати і блюдце. Зверніть увагу, що в холодильниках з NoFrost клімат у відсіках дуже сухий. Тобто шар води не повинен бути занадто малим, інакше результат буде складно помітити.

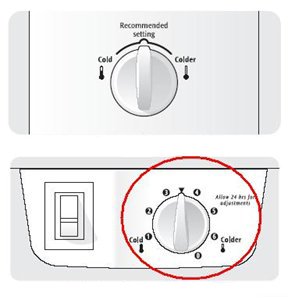

Якщо у холодильному відсіку температура явно нижче нуля, то перевіряємо на всяк випадок установки термостата і переконуємось, що немає в них нічого незвичного. Буває, гості щось змінили або діти. Отже, в холодильній камері лід, хоча начебто звичайні налаштування. Це означає, що з фреоновим контуром все гаразд, зате несправні термостат або реле пускозахисний. Швидше перше, ніж друге. Як перевірити? Легко і просто, розгортайте холодильник до лісу задом, а до нас передом… (Див. також: Чому не відключається холодильник)
Як перевірити працездатність термостата холодильника
Термостат в звичайному холодильнику це така коробочка з герметичною мембраною, до якої веде тонка довга трубка. У Атлантів навіть можна бачити, як вона виходить з короба панелі налаштувань в районі задньої стінки і йде до місця знімання показань випарника холодильної камери. Усередині просто реле, яке розмикає контакт при досягненні температурою заданих показань. Якщо цього не відбувається, то цілком можливо, що датчик просто зламався. Ремонт його навряд чи можливий, але мова зараз не про це.
Термостат холодильника
Холодильник вже стоїть до нас задньою стінкою. Дивіться вниз, там повинен бути компресор. Це такий чорний герметичний бак зі сталі розміром з голову. Поверх іноді кріпиться ємність для збору води. Обережно зніміть деталь, не збризкайте себе і електричну схему. На боці компресора тулиться термореле з пусковим конденсатором циліндричної форми. Зазвичай зліва. У реле повинна бути знімна кришка, під якою розташовуються контакти. Зазвичай їх приблизно 7:
Не обов’язково контакти будуть суворо такими. Але сенс в тому, що сигнал, який дозволяє роботу, приходить від внутрішнього кабелю. Його легко простежити очима. Ось беріть фотоапарат і робіть знімок контактної групи. Фото стане в нагоді при подальшій збірці. Від’єднайте цей внутрішній кабель. Тепер на всяк випадок продзвонити кабель живлення:
- Пелюстка заземлення повинен звониться зі сталевими незабарвленими (!) деталями корпусу.
- Кожен штир вилки повинен звониться зі своєю парою на реле.
Прозванивание контактів
Тепер дзвонимо клеми вилки між собою. Повинен бути обрив. Якщо тестер показує що-небудь подібне до десятків Ом, то швидше за все наше реле замкнуло. А можна було вимкнути холодильник через термостат і перевірити розрив? Відповідь: можна, але у таких термостатів, що підтримують виключення може бути і дві групи контактів. Якщо працює одна, це не означає, що справна інша. Тим не менш, перещелкнуть термостат між різними режимами можна. Раптом, так починится сам?
У холодильниках NoFrost термостатів, як таких, немає. Їх роль виконує електроніка, знімає показання датчиків, яких зазвичай три: на випарнику, в кожній камері по одному. Але такі прилади дорогі, зазвичай мають дисплей, де негайно позначиться код помилки. В іншому випадку дійте так само. Від’єднайте внутрішній провід і дивіться, чи стане компресор включатися. Нарешті, може бути, що принцип регулювання іншої, і при розриві на стороні внутрішнього кабелю холодильник навпаки працює? Напевно, це легко перевірити, розібравши реле. Все одно доведеться туди залізти і подивитися. Перед цим простіше простого знайти електричну схему деталі в інтернеті.
Термостат замінюється на аналогічний. Вартість «аналогових приладів (коробка з трубочкою) коливається в районі 700 рублів. Що стосується термопар, то аналоги можна знайти з будь-якої вартості, лише б характеристики були аналогічними. Це в основному стосується крутизни нахилу залежності вихідної напруги від температури. Де взяти графік? В мережі, причому з кількох джерел, тому що можливі помилки і навіть підтасування. Нарешті, у терморезисторів від температури залежить опір, але сенс той же можна знайти аналог згідно характеристикам. Важливо правильно перекрити весь діапазон робочих температур, а що за межами залишиться, то там не так важливі параметри.
Ми сподіваємося, що розповіли, чому холодильник працює, не вимикаючись, що могло зламатися, і як виправити поломку. Додамо до цього, що якщо температура у відсіку нижче норми, то швидше за все проблема у фреоновом контурі. Зрозуміло, ходова частина компресора теж могла відмовити, але в будь-якому випадку знадобиться повторна заправка. Судіть самі:
За регламентом перед заправкою потрібно поставити новий фільтр-осушувач. Крім того знадобиться пайка. Ось чому процес заміни фреону вважається настільки проблемним. Це, до того ж, коштує грошей. У разі дешевих моделей, ніж думати, чому не вимикається холодильник, легше купити новий. У цьому випадку будинку вже буде два агрегати, в разі чого запчастини вже під рукою. Зрозуміло, ми говоримо про тому випадку, коли обидві моделі однакові. Ну, і якщо довго не вимикається холодильник, йде на ринку по великій ціні, то ремонт виправданий. Дивіться, що все йшло за регламентом, а вести заправку правильно, ми вже розповідали, гортайте розділ.
