Причини несправності телевізора зустрічаються як тривіальні, так і досить заплутані. У будь-якому випадку з чого почати варто, і у зв’язку з цим пропонуємо вивчити нутрощі типового телевізора. Без урахування плат декодування цифрових сигналів з супутника або наземного мовлення. Зараз ще тому складно, що настав час, коли всі професіонали електроніки кудись поховалися. То платять у цій області мало, то немає часу займатися написанням праць (тому що заробляти треба). Загалом, коли у Відповідях Mail поставили питання про проміжну частоту, то кращим поясненням була обрана якась несусвітня нісенітниця. А правильний пост про те, що проміжних частот для звуку в телевізорі дві – 31,5 і 6,5 МГц – загубився десь на задвірках. Зробили з країни вчених незрозуміло що! А потім дивуємося, чому не працює телевізор, і допомогти ніхто не може.
Так працює телебачення
Як влаштований телевізор
І хоча пройшло багато часу з тих пір, як були введені в дію перші телевізори з кінескопами, якихось глобальних звершень не сталося. Якщо, звичайно, не вважати мікропроцесори, які сьогодні заправляють всім і вся. Раніше їх функції були реалізовані чи не на лампах, що займало багато місця і чи було ефективніше. Тепер каскади зібрані в акуратні мікросхеми, що з’явилися деякі нові тонкощі зі звуком, але за великим рахунком все працює, як і раніше.
Тракт прийому сигналу проміжної частоти не має поділу. Це означає, що зображення і звук йдуть рука об руку, хоч і несуть у них різні, і тип модуляції не збігається. Мікросхема приймача, що стоїть після антенного кабелю: (Див. також: Чому телевізор не бачить HDMI)
На виході стоїть підсилювач, який частоти називають УРЧ, але потрібно плутати його з підсилювачем радіочастоти. Збільшений по амплітуді сигнал надходить на якісні фільтри, наприклад, на поверхневих акустичних хвилях. Потім все це надходить на блок підсилювачів проміжної частоти звуку і зображення. Тут же знаходяться і детектори. Друга проміжна частота звуку може бути різна, наприклад, або 5,5 6,5 МГц в залежності від стандарту. Детектори намагаються на всіх несучих знайти корисну інформацію, і якщо комусь з них це вдається, то мікропроцесор отримує відповідне повідомлення. Після цього керуючим сигнал він відкриває потрібний режекторний фільтр. Звук проходить на підсилювач низьких частот і виводиться на динаміки.

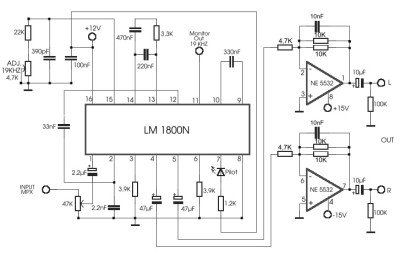

Схема стереодекодера
Зрозуміло, що є ще і схема декодування стереозвучания, точно так само, як телевізор повинен вміти розпізнавати такі відео формати, як PAL і SECAM. У кожному разі за певними ознаками з’ясовується, що саме прийшло, задіюються тільки потрібні схеми.
Настроювання вхідних каскадів мікросхеми приймача займається центральний контролер. Той самий, що управляє режекторными фільтрами і багато чим ще. Спеціальний цифровий код декодується приймачем і містить інформацію про частоті. Відповідно, варикапами перебудовуються вхідні виборчі контури, а гетеродин починає виробляти потрібний сигнал. Додамо до цього, що перед демодуляцией перша проміжна частота звуку проходить ще одне перетворення. Всього їх виходить два. Це потрібно, щоб погасити частоту дзеркального каналу, в кінцевому підсумку це збільшує селективність і чутливість приймача. Ось чому в професійних радіостанціях перетворень частоти буває три і більше.
Ну, от якось так на пальцях працює телевізор. Сигнали рядкової і кадрової розгортки були в аналоговому мовленні закладені прямо в сигнал. Зараз, коли інформація поділяється на кадри, в цьому немає необхідності. Більш того, частоти кадрової розгортки тепер можна міняти, а центральний процесор вже зробить зображення. Ускладнилися і алгоритми. Розумна електроніка вміє проводити апроксимацію, передбачення поведінки зображення і звуку. За рахунок чого прийом стає більш впевненим, якісним. Не так важливі всі ці деталі, перейдемо до справи.
Якщо телевізор не хоче включатися зовсім
Телевізор не включається
Коли телевізор не включається, то несправний блок живлення. Зрозуміло, перед ремонтом потрібно продзвонити шнур і визначити наявність напруги в розетці, але за великим рахунком доведеться лізти всередину майже напевно. Блок живлення телевізора розрахований на отримання безлічі номіналів напруг, що формуються вторинними обмотками трансформатора. Малі розміри сердечника вказують на те, що блок живлення імпульсний.
Для телевізорів є спеціальні мікросхеми генераторів імпульсів і ключів, на яких можна реалізувати принципову схему. Як саме поводитися з блоком живлення? Потрібно дістати по можливості електричну схему. Де? Наприклад, тут: http://telemaster.ru/shema/. Навіть якщо не видно марок телевізорів, просто подивіться, на який мікросхемі блок живлення побудований. По секрету сказати, всі ці назви зовсім не бренди, а маркування електронних збірок. Воно й простіше, з платою на руках можна відшукати те, що потрібно. Якщо заданий назва відсутня, не вішайте ніс, насамперед через Яндекс необхідно пошукати аналоги (а заодно і схему на іншому сайті). Напевно щось та знайдеться. (Див. також: Чому телевізор включається сам)
За добутої схемою можна починати ремонт. Багато хто недооцінюють ці «папірці», але тільки ті, хто не пробував все самостійно накреслити від руки або в якій-небудь програмі. За схемою відразу зрозуміло, куди лізти з тестером, де і які будуть напруги. Корисно також роздобути так звані Data Sheet (технічні характеристики) для кожної мікросхеми, оскільки іноземці (на відміну від наших виробників) частенько постачають свої, навіть дешеві, вироби докладною документацією. Всередині можна знайти нюанси підключення, і це краще ніж намагатися відразу взяти бика за роги.

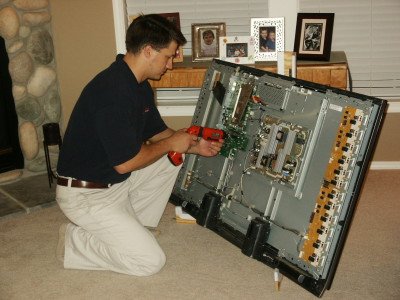

Ремонт телевізора вдома
Самі блоки живлення імпульсні. Петля розмагнічування (часто з позистор) зазвичай ставиться тільки на кінескопи і тільки на кольорові. Тіньова маска з сталі намагнічується і починає відхиляти електрони. В результаті картинка стає зовсім не тим, чим повинна бути. Позистор забезпечує зменшення амплітуди розмагнічуючого поля з часом. Справа в тому, що опір цього елемента з часом від нагрівання зростає. В результаті картинка на екрані залишається чіткою. До речі, якщо запобіжник постійно вилітає, то в багатьох телевізори з електронно-променевою трубкою справа саме в позисторе і петлі розмагнічування по периметру кінескопа. Спробуйте при вимкненому живленні зняти зняти дріт навколо екрану (з внутрішньої сторони корпусу). Якщо телевізор почала працювати, то несправний саме позистор.
В іншому слід рухатися за схемою від входу до виходу:
- Фільтр гармонік з індуктивностей, ємностей резисторів.
- Діодний міст.
- Генератор імпульсів високої частоти.
- Силовий ключ з радіатором.
- Трансформатор.
- Випрямні діоди.
- Вихідний фільтр.
Крім того часто в блоках живлення використовуються захисні елементи, на зразок варисторів, які різко знижують свій опір при підвищенні напруги, замикаючи струм на землю.
Якщо в телевізорі немає звуку
Якщо не працює звук в телевізорі, корінь зла криється найчастіше в налаштуваннях. Наприклад, якщо через HDMI від домашнього кинотеетра вбудовані динаміки оживають, то підсилювач низької частоти работоспобен. А причина поломки криється або в поломці детектора звуку, або одного з режекторних фільтрів, або неправильної роботи мікропроцесора. Скажемо відразу, якщо зображення є, то поломка закралася не раніше блоку детекторів, де звук перетворюється на другу проміжну частоту. В іншому випадку не було б і картинки. Є мізерний шанс, що звук був обрізаний фільтрами до цього, але ймовірність такого результату можна вважати майже нульовий.
Таким чином пошук несправності починається з налаштувань і плавно переходить на детектори і фільтри. Корисно поклацати канали з різних станцій мовлення. Якщо звук хоча б десь є, то поломка в фільтрах.
Екран телевізора нічого не показує
Коли не працює екран телевізора, проблема найчастіше знаходиться в підсвічуванні. А це впритул стосується інвертора. Користуючись нашими висновками, зробленими раніше, стверджує, що раніше блоку детекторів і режекторних фільтрів несправність закрастися не могла. В іншому випадку не було б і звуку. Також є режим оновлення, в якому з погаслої екраном система інтернет-з’єднання запит на сервері нову прошивку. У цьому випадку після закінчення операції телевізор вимкнеться сам.
Інші несправності телевізора
Нарешті, якщо не працює пульт від телевізора, то насамперед перевіряються батарейки. У другу чергу бувають винні кнопки. Всередині пульта, варто лише тільки передавач, який кодує натискання клавіш. Особливо нічому ламатися. У рідкісних випадках ламається приймач на телевізорі. Найчастіше інфрачервоне випромінювання, тому не проходить крізь предмети. Спробуйте почистити скла, прикривають датчик і випромінювач.
Коли не працюють кнопки на телевізорі, причина зазвичай у тому, що згоріла одна з них. Що стосується сенсорних панелей, то вони горять від перепадів напруги. Використовуйте обладнання дбайливо, і не буде виникати питання, чому не працює телевізор. На цьому ми прощаємося з нашими читачами. Деяких можуть цікавити поглиблені технічні подробиці, але вони специфічні для кожної моделі телевізора. Ми даємо лише загальні рекомендації.
