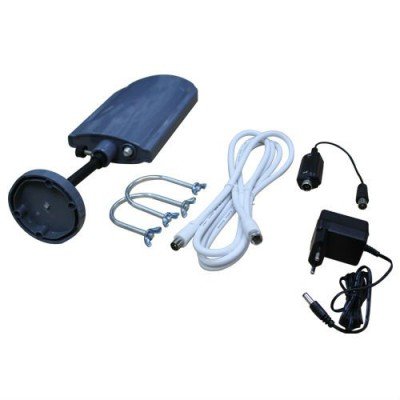

Ви чули про активні антени для телевізора, але не знаєте, чим вони відрізняються від пасивних? Тим, що всередині знаходиться підсилювач, якому потрібно живлення від адаптера на 9 або 12 Ст. Можливі й інші номінали напруги, але суть не в цьому. Перший підсилювальний каскад необхідно розташувати якомога ближче до точки прийому, і це ударно підвищує чутливість. Втрати у фідері (кабелі на 75 Ом) в цьому випадку практично не впливають на якість. Для підсилювача вибирається спеціальна елементна база з тихих транзисторів і мікросхем, але робити такий самому сьогодні не обов’язково. Китайці вже давно зробили за нас. Антена для телевізора з підсилювачем коштує не так дорого, щоб раз і назавжди обійти її увагою.
Загальні рекомендації
Пам’ятайте, що загальний коефіцієнт підсилення активної антени складається з двох частин:
З першим пунктом, ми думаємо, все зрозуміло, а от щодо другого варто поговорити докладніше. По-перше, цей компонент взагалі може бути дорівнює нулю. Це в тому випадку, якщо антена у нас всенаправлена. Такі рідко, але теж оснащуються підсилювачем. У чому плюси і мінуси?
Що таке взагалі діаграма спрямованості? Антена бере найкраще з одного або двох напрямків. Це забезпечується — і спеціально — особливостями її конструкції. Прикладом антени з двома пелюстками є рамкова. Головне розташувати її перпендикулярно джерела мовлення, а якою стороною, це вже не важливо. Прикладом одностороннього антени служить хвильовий канал, так і логоперіодична теж. Кожен бачив таку на даху. Це довгий горизонтальний штир, заповнений поперечними перекладинами, немов щогла реями. (Див. також: Антена для телевізора своїми руками)
Тепер поговоримо про формі. Діаграма направленості – це залежність рівня прийому сигналу від азимута. Зазвичай вона виглядає як парабола, тільки перевернута. Виходить такий високий і досить вузький імпульс в районі нульового азимута. З боків від нього розходяться імпульси різної форми і ширини, які називаються бічними пелюстками і в корисному прийомі сигналу зазвичай не беруть участь. В ідеалі їх взагалі не повинно бути. Найкращою в цьому відношенні є параболічна антена (тарілка). А відношення між висотою головного пелюстка і першого бічного виражається у відносних величинах дБ. Параметр так і називається – рівень першого бічного пелюстка. Чим його від’ємне значення більше, тим краще.
Ширина основної пелюстки діаграми спрямованості вимірюється в градусах за рівня 0,707 від максимуму, якщо вимірюється напруженість поля. Причому площа всієї фігури завжди дорівнює тому рівному колу, який є характеристикою всеспрямованої антени. Це відбувається з закону збереження енергії. У результаті чим вище у нас пелюстка (і коефіцієнт підсилення), тим він і вже, тим складніше буде зловити сигнал. Згадайте супутникову антену з її 38-ма дБ. Як складно їй зловити точку в небі. Для цього навіть спеціальні прилади придумані, оцінюють рівень сигналу від кожного космічного апарату. І коштують ж недешево!
З всеспрямованої антеною набагато простіше, про що ми вже й говорили, а хвильовий канал є чимось середнім. Його хоча б приблизно потрібно направити в сторону прийому. Яка антена краще, у якій основний пелюстка вузький чи широкий? Ми вже майже відповіли на це питання. Якщо точка прийому далеко, то потрібна спрямована антена з високим коефіцієнтом посилення. Добре, якщо вона буде активна, це підвищує шанси зловити сигнал. А навести її буде складніше. Телевізійна антена з підсилювачем дозволить ловити за сотні кілометрів слабке мовлення. Ентузіасти навіть хотіли вести прийом з Південної Африки і Далекого Сходу.
Так, ось ще що хотілося б сказати. Ходять різні небилиці про ртутні антени. Це все нісенітниця, або матеріал, який всередині них, зовсім не є ртуттю. Справа в тому, що НВЧ випромінювання йде тільки по поверхні. Тому немає сенсу наливати цей рідкий метал, провідність якого, м’яко кажучи, так собі, в товсті колби і робити з цього приймальне пристосування. До того ж пари ртуті отруйні, можна реально отримати гарне отруєння або зловити замість мовлення щось інше, що потім і словами важко описати.
Нарешті, можна купити підсилювач для телевізійної антени окремо, але зазвичай набагато краще взяти всі разом. Однак у першому випадку ми отримуємо можливість сконструювати потрібне пристосування своїми руками, про що додатково читайте на нашому сайті. Зібрати ж підсилювач самостійно набагато складніше. А потім його ще й треба буде налаштувати!
Виробники антен для телевізора з підсилювачем
Активні антени випускаються багатьма фірмами. З російських на слуху Дельта. Ми б не сказали, що це поганий або хороший бренд. Це просто одна з гілок вітчизняного виробництва, якості якої можна довіряти. Ми вже писали як вибрати антену для телевізора, коротко нагадаємо, що вона повинна бути націлена саме на нашу вишку:
Ось приклади:
- Всехвильова активна антена Дельта К331А має різний коефіцієнт посилення по діапазонах. Для КВ це 6 дБ, для УКХ – 14-15дБ, для дециметрового діапазону – 22-25 дБ. То є найкращий прийом буде на цифровому мовленні і комерційних, а також регіональних каналах. Щоб покрити настільки великий діапазон для МВ та ДМВ застосовані окремі підсилювачі. Це дозволяє отримати максимальну якість. Загальний коефіцієнт посилення швидше за все багато в чому залежить від спрямованих властивостей антени по діапазонах. На метрових хвилях вони нижче. Зверніть увагу, що для прийому радіо антени, доведеться поставити набік, але при цьому пропаде телемовлення. Справа в тому, що у них різна поляризація. За замовчуванням ця антена для телевізора сигнал радіо не приймає. Зрозуміло, прилад розрахований на застосування стандартного кабелю з хвильовим опором 75 Ом.
- Активна антена Дельта К331А.03 навіть не названа активної в каталозі. Хоча її можливості явно вище, ніж у попередньої. Ця логоперіодична антена і коштує близько 1000 рублів. Попередня модель ставилася до цього ж класу, але форма вібраторів нагадувала хвильовий канал. А у цій вони у вигляді трикутників, розташованих у певному порядку. Для діапазону МВ є телескопічні «вусики». Обидві різновиди ставляться до кімнатних антен. Це означає, що якщо встановити їх на даху, то пристрій прийде в непридатність через руйнування погодними умовами і невідповідності умов експлуатації електронної начинки допустимим. Перевага у цьому випадку те, що «вусики» орієнтується незалежно від вібраторів, а значить, можна приймати мовлення з двох напрямків, або тільки з однієї вишки. Це вже як заманеться. Вібратори логопериодической антени крім того можуть регулюватися за кутом місця (дивитися вгору або вниз). Це зроблено, щоб забезпечити прийом в складних міських умовах, де сигнал може прийти з будь-якого напрямку.
- Зовнішня антена Н3311А виконана за логопериодической схемою, але вусики для діапазону МВ у неї намертво закріплені. І це не дивно. На щоглі пристосування буде щосили розгойдуватися вітром, тому неприпустимо, щоб мовлення збивалося. Написано, що це комбінована антена з двох, логопериодической і симетричного вібратора, але ми схильні вважати, що це сильно спрощене опис. Ми б сказали, що є по уву на КХ та УКХ а також пара логопериодических антен для ДМВ, які йдуть на двох паралельних один одному траверсах. Втім, малюнок на сайті так собі, можемо і помилитись.
У підсумку
Виробники телевізійних антен стараються щосили. Зокрема, додають прийом радіомовлення, але скоро воно все одно перейде на мультиплекс. Тому вибирати антени без прийому ДМВ сьогодні вже не модно. Втім радіомовлення в цифрі обіцяється в діапазонах КВ і СВ, подивимося, що буде далі. (Див. також: Домашня антена для телевізора)
Виробники підсилювачів для антен зазвичай ті ж самі. Зокрема є у продажу і Дельта. Плюс окремої покупки ми вже обговорювали вище. До того ж може скластися така ситуація, що сигнал МВ не потрібно буде посилювати, оскільки він ставиться до місцевого мовлення, а ДМВ приходить здалеку. У цьому випадку широкосмугове пристрій не потрібно, але може знадобитися пара трійників, щоб зробити розв’язку.
Ми сподіваємося, що допомогли з вирішенням питання, яку антену з підсилювачем для телевізора вибрати. За нашим уявленням головне розуміти, що саме потрібно. А вже виходячи з цього знання, вибір антени для телевізора зробити простіше простого.
