Зовнішня проводка: види, елементи та монтаж

Відомо, що буває два типу електропроводки: зовнішня і прихована. Цю статтю ми вирішили присвятити зовнішньої проводці, оскільки саме її з кожним роком обирає все більша кількість людей. Така популярність обумовлена простотою монтажу і обслуговування, але про все по порядку. Отже, пропонуємо дізнатися, як зробити зовнішню проводку в будинку своїми руками.

Зміст

  • Особливості зовнішньої проводки
    • Способи монтажу
  • Елементи зовнішньої ретро-проведення
    • Дроти для проведення
    • Ізолятори для проведення
    • Розподільні коробки
  • Специфіка монтажу плоского кабелю
  • Зовнішня проводка: фото

Особливості зовнішньої проводки

Зовнішня проводка дуже зручна в експлуатації. Раніше у всіх квартирах і приватних будинках проводу прокладали саме таким способом. З винаходом прихованої проводки ситуація змінилася, але тепер все більше людей заново відкривають для себе принади використання зовнішньої електропроводки. В деяких випадках її застосування обов’язково, наприклад, при електрифікації дерев’яного будинку, де немає можливості сховати дроти у стіни.

Зовнішня проводка: види, елементи та монтаж

Отже, зовнішня проводка – це спосіб кріплення проводів, кабелів і відповідних аксесуарів на поверхні стін, підлоги і стелі. Вона дозволяє без праці знайти джерело несправності і швидко усунути його, замінити при необхідності ділянку проводу або зробити розводку для монтажу нової розетки або вимикача. Крім очевидної зручності експлуатації зовнішня електрична проводка виконує декоративну функцію. Особливо красиво виглядають кручені вироби під старовину в текстильній обмотці, але про це ми розповімо трохи пізніше.

Способи монтажу

Порівняно з прихованою проводкою зовнішня має свої особливості монтажу. До слова, встановлення її протікає значно простіше і швидше, ніж якщо б ви заглубляли дроти і кабелі в стіну. У цьому ще одна перевага.

Способи монтажу зовнішньої проводки:

  • звичайна прокладка на скобах;
  • в гофрованих або металевих трубах;
  • в кабель-каналах або під плінтусами;
  • ретро-проводка на фарфорових ізоляторах.

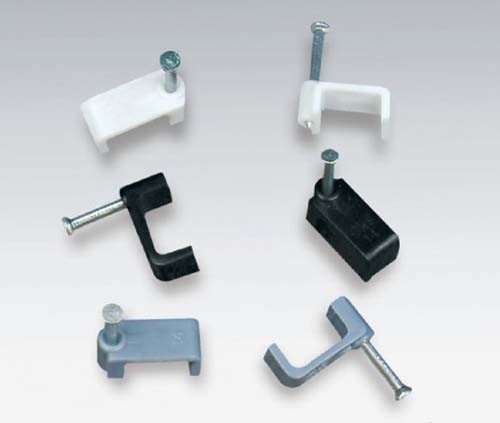

Розглянемо більш докладно кожний з видів зовнішньої проводки. Так що, якщо вам потрібно оперативно покінчити з електрифікацією будинку, оберіть для кріплення спеціальні скоби. Це пластикові вироби, які забивають у стіну. Вони захоплюють провід і надійно утримують його. Це самий простий і бюджетний спосіб пристрою проводки. Стоять скоби недорого, але щоб відповідати заходам пожежної безпеки, для такого способу треба використовувати кабелі з подвійний або потрійний ізоляцією. Недолік кріплення проводки скобами в тому, що виглядає це дуже неестетично і може зіпсувати інтер’єр. Якщо у вашому випадку альтернативи немає, проведіть дроти по самій непримітної траєкторії, наприклад, під стелею, у кутах або біля підлоги.

Читайте також:
Верстат для профілювання бруса: пристрій і робочі характеристики

Зовнішня проводка: види, елементи та монтаж

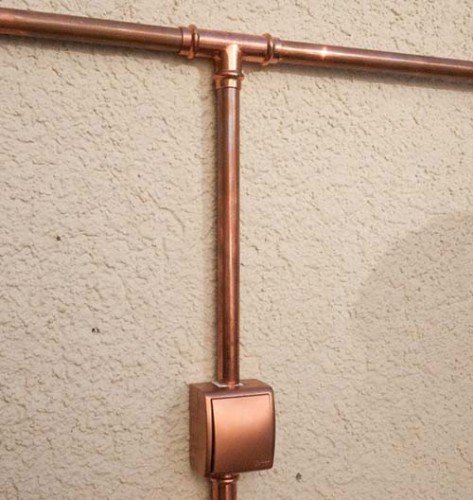

Гофровані труби теж виглядають не дуже, проте створюють надійний захист і дозволяють прокласти відразу кілька кабелів – їх просовують у трубу, а її кріплять до стіни скобами або спеціальними металевими кліпсами. Такий спосіб найчастіше використовують для господарських приміщень, хоча гофра буде доречно виглядати і в лофт-інтер’єрі.

Зовнішня проводка: види, елементи та монтаж

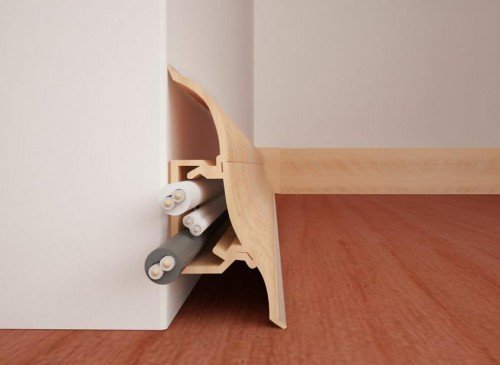

Самий естетичний і зручний спосіб прокладки зовнішньої проводки – короби і кабель-канали. Такі вироби можуть непомітно злитися з інтер’єром або підкреслити його стилістику. Основна проблема з їх використанням в тому, що вони вимагають ідеально рівної поверхні для монтажу. Якщо в кімнаті дефектні стіни, їх доведеться вирівнювати, що може обійтися досить дорого, або шукати альтернативний варіант прокладки кабелів. Існують різні моделі кабель-каналів, здатні вміщати від одного до десяти проводів. Популярністю користуються і плінтуси з кабель-каналами. Досить ефектно виглядають високі вироби, які одночасно маскують велика кількість кабелів і створюють стильний інтер’єр.

Зовнішня проводка: види, елементи та монтаж

Якщо ви збираєтеся робити зовнішню проводку в кабель-каналі, враховуйте, що вам знадобиться велика кількість комплектуючих: куточків, сполучних елементів і т. д. Кількість деталей залежить від планування кімнати, наявності вигинів, кутів, ніш у стінах.

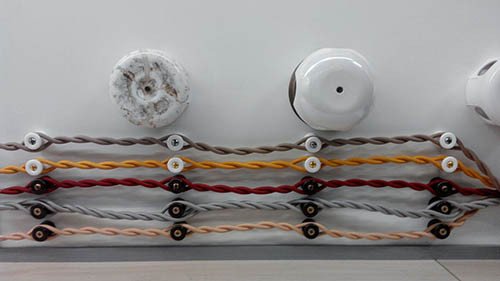

Самий цікавий вид монтажу ми залишили наостанок – це використання ретро-проводів в тканинній обмотці на фарфорових ізоляторах. Останнім часом таку декоративну зовнішню проводку можна зустріти в різних тематичних ресторанах або магазинах «під старовину», в дерев’яних будинках або інтер’єрах в стилі лофт. У зрубах і зовсім досі використовують тільки його, оскільки в даному випадку це оптимальний варіант. Дистанція 10 мм між проводом і стіною забезпечує високу пожежобезпечність. У продажу є дроти в різнобарвною тканинної обплетенні, оригінальні порцелянові ізолятори (навіть з малюнками і гравіюванням), тому ви без праці зможете створити неповторний дизайн кімнати.

Зовнішня проводка: види, елементи та монтаж

Ретро-кабель для зовнішньої проводки зазвичай має 2-3 жили, скручені між собою. Кожна з жил має текстильну ізоляційну оплітку. Щоб закріпити їх на певній відстані від стіни, використовують керамічні «барила» – ізолятори.

Особливості монтажу зовнішньої ретро-проводки:

  • Керамічні барила слід установлювати на відстані 4 см від розподільних коробок, розеток і вимикачів.
  • Якщо ви прокладаєте кабель горизонтально, то установку ізоляторів треба робити через кожні 40-45 см, інакше він буде провисати.
  • Якщо ви монтуєте проводку вертикально, між ізоляторами можна витримувати дистанцію 50 див.
  • Коли прикріпіть кабель на розі, встановлюйте два ізолятора під кутом 45°.
  • Перевязывайте виті кабелі з боку вимикачів, розеток і на кутах. Перебільшення не буде, якщо зняти з обрізків проводу тканинну оплітку.
  • Використання фарфорових ізоляторів можна вдало скомбінувати з кабель-каналами або плінтусами – частина проводки буде красиво виглядати на стіні, частина піде під плінтус.
  • Читайте також:
    Самостійне прикраса саду з підручних матеріалів

    Елементи зовнішньої ретро-проведення

    Вита зовнішня проводка є найбільш оригінальним і цікавим способом електрифікації приміщень. Вона дозволяє не тільки безпечно укласти кабелю, але зробити це максимально красиво. Основними її елементами є проводи, розподільні коробки і фарфорові ізолятори. Розглянемо більш докладно тонкощі вибору і монтажу кожного з них.

    Дроти для проведення

    Для влаштування зовнішньої проводки в будинку використовують спеціальний кручений дріт. Його можна виготовити самостійно, але все ж краще купити готовий, особливо якщо ви займаєтеся цим вперше. Кручений дріт отримують шляхом скручування кількох (двох або трьох) одножильних мідних проводів з двома шарами ізоляції. Зазвичай для цього беруть ПВОг або ГПВОг з перетином, яке відповідає величині струму. Кількість проводів, що скручуються залежить від наявності заземлення.

    Зовнішня проводка: види, елементи та монтаж

    Перш ніж прокладати дріт, необхідно встановити керамічні ізолятори з певним кроком, а вже потім накрутити на них кручений кабель. Зробити це не так просто як може здатися на перший погляд. Щоб зовнішній вигляд проводки вийшов акуратним, треба змінювати напрямок скручування після намотування на кожен ізолятор.

    Зовнішня проводка: види, елементи та монтаж

    Фахівці рекомендують купувати спеціальний декоративний дріт з шовкової або плівковою ізоляцією. Вироби представлені в широкому колірному діапазоні, тому можна без праці підібрати варіант для будь-якого інтер’єру. Єдиний недолік такого способу проводки полягає у високій вартості комплектуючих і обмеження за перерізом до 2,5 мм2. З цієї причини ретро-дроти використовують тільки там, де потрібно безпосередньо підкреслити стилістику інтер’єру. Тобто така проводка є швидше додатковою і може не впоратися з енергоспоживанням. Основну проводку можна заховати в короб або під плінтус.

    Ізолятори для проведення

    Порцелянові ізолятори необхідні для кріплення крученого дроту і створення безпечної дистанції між ним і стіною. У продажу крім керамічних виробів можна зустріти і більш дешеві пластмасові, але з точки зору пожежної безпеки краще все-таки віддати перевагу першим.

    Зовнішня проводка: види, елементи та монтаж

    Керамічні ізолятори виконують не тільки функціональні, але і декоративні завдання. Вони можуть стати справжньою прикрасою інтер’єру, особливо якщо ви підберете моделі з розписом або різних кольорів. Вони володіють високими діелектричними характеристиками, несприйнятливі до температурних або вологісним перепадів і здатні прослужити ледь не вічність.

    Розподільні коробки

    Розподільні коробки – це спеціальні ділянки, де з’єднуються дроти і організовуються розведення для подачі напруги до розеток і вимикачів. Їх наявність суттєво полегшує прокладку зовнішньої проводки. В іншому випадку вам би довелося протягувати живлять дроти і кабелі до кожного приладу від самого щитка, і по всьому будинку тяглася б ціла «павутина». Розподільні коробки в прямому сенсі економлять час, кошти і сили.

    Читайте також:
    Автоматичні розсувні двері ще один крок до майбутнього

    Зовнішня проводка: види, елементи та монтаж

    Незважаючи на відсутність будь-яких обмежень до кількості розподільчих коробок в будинку, при їх монтажі слід дотримувати деякі правила:

  • Встановлюйте коробки в легкодоступних місцях, щоб при необхідності ви завжди змогли зробити ще одну розведення або усунути несправність.
  • Якщо в будинку є маленькі діти або тварини, ретельно замаскуйте або забезпечте розподільну коробку щоб уникнути нещасного випадку або псування.
  • В приміщеннях з підвищеним рівнем вологості їх краще не встановлювати, але якщо це неможливо, зафіксуйте коробку на висоті не менше 2,5-3 м від підлоги і в 50-70 см від джерела вологості (душова кабіна, раковина, ванна). Краще всього поставити їх із зовнішньої сторони ванної кімнати.
  • Для кріплення розподільної коробки використовуйте саморізи або дюбеля. Комутуйте до неї кабелю тільки після установки короби на стіні або стелі.
  • З’єднувати проводи у коробці можна розпаюванням або за допомогою клем.
  • Специфіка монтажу плоского кабелю

    Якщо вам не по душі ретро-проводка, можна обійтися звичайним плоским кабелем. Але щоб встановити його з дотриманням усіх заходів безпеки, треба дотримуватися технологію монтажу.

    Зовнішня проводка: види, елементи та монтаж

    Як зробити зовнішню проводку:

  • Для кріплення плоского дроту можна використовувати скоби або прибивати його до стіни маленькими цвяхами.
  • Для забезпечення безпеки підкладайте під провід азбестову прошарок, ширина якої повинні бути трохи більше, ніж ширина дроти.
  • Якщо ви збираєтеся прокласти паралельно кілька проводів, витримуйте дистанцію між ними мінімум 3 мм.
  • Після закріплення проводів поверх них можна встановити маскуючий короб в тон з обробкою стіни.
  • Якщо ви хочете заховати плоский дріт в кабель-канал, спершу складіть детальну схему монтажу, щоб вирахувати, які потрібні з’єднувальні елементи та фурнітура. Також потрібно визначити відповідне перетин каналу, залежить від того, скільки проводів ви плануєте в нього сховати. Набивати внутрішній простір під зав’язку дуже не рекомендується – якщо закоротит один провід і він загориться, то постраждають усі. Краще всього придбати кабель-канал з розмежувачами і укласти кожен провід в окрему улоговинку.
  • При укладанні проводки в гофровані труби враховуйте, що якщо потрібно замінити відрізок проводу або перетягнути всю систему, доведеться демонтувати всі дроти в трубах.
  • Зовнішня проводка може бути зручною і красивою, але вона все ж залишається менш безпечною порівняно з прихованою. Недарма про неї майже забули на час. Вибираючи цей тип установки, майте на увазі, що вона вимагає дбайливого поводження й грамотного обслуговування. Якщо в будинку є маленькі діти, потрібно або ретельно замаскувати дроти, або прокласти їх в недоступному для дітей місці.

    Наостанок пропонуємо подивитися відео про зовнішній проводці та способи її кріплення:

    Зовнішня проводка: фото

    Зовнішня проводка: види, елементи та монтаж

    Зовнішня проводка: види, елементи та монтаж

    Зовнішня проводка: види, елементи та монтаж

    Зовнішня проводка: види, елементи та монтаж

    Зовнішня проводка: види, елементи та монтаж

    Зовнішня проводка: види, елементи та монтаж

    Зовнішня проводка: види, елементи та монтаж

    Зовнішня проводка: види, елементи та монтаж
