Монтаж водяних теплих підлог, справа копітка, вимагає особливого підходу до розрахунку матеріалу, і вибір відповідного варіанта укладання. Такі системи вже давно не є розкішшю, і дозволити їх собі може кожен. Але для правильної роботи і, зокрема, створення комфортної температури, буде потрібно встановити змішувальний вузол для теплої підлоги.
Звичайно, можна обійтися і без нього, але у такому разі працювати система буде в довільному режимі. На чому це позначиться, і як своїми руками встановити змішувальний вузол, поговоримо в цій статті.
Що це за прилад?
Теплі підлоги, по своїй суті, є економічним приладом для підтримки необхідної температури в приміщенні, але тільки при їх грамотної регулюванню. У більшості випадків, нагрівальний котел, або інша система нагрівання рідини, подає її в контур, нагрітої до температури 60-80 градусів. Хтось скаже, що це добре. Але згідно з санітарними нормами, для комфортного перебування в приміщенні, температура теплоносія в конструкції теплої підлоги повинна бути не вище +31– 35°С.
Саме тому і потрібна установка змішувального вузла, яку можна виконати своїми руками.
Розбираємося в схемі – колектор

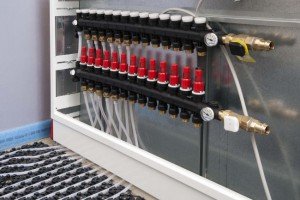

Зовні, він виконаний як великий шматок труби з декількома виходами, які оснащені вентилями. Теплоносій, надходячи в нього під натиском, розподіляється за відведеннями. На іншому кінці колектора вмонтований манометр для визначення тиску в системі і «спускник» для його скидання.
Це одна схема роботи теплої підлоги, але також існує і інша, в якій теплоносій в колектор надходить з відводів, і переміщується по трубах у зворотному напрямку. У цьому випадку, змішувальний вузол складається з двох колекторів – роздає і збирає.
Стандартна група елементів змішувального вузла, як правило, складається з наступних частин:

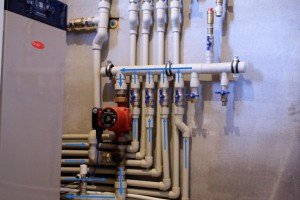

Пристрій вузлів
- Термостатичний вентиль, приєднаний до колектора.
- Обмежувач температури.
- Зворотний клапан.
- Термостатична головка.
- Регулювальний вентиль.
- Циркуляційний насос.
- Фільтр.
За принципом роботи колектори діляться на два виду: двох – та триходові, які використовуються залежно від способу влаштування системи.
Вузол змішування двоходового клапана
Більшість фахівців вважають цей варіант більш вигідним, і частіше використовують його у своїй роботі. В такій системі відбувається постійне розведення гарячої і холодної рідини, що не дозволяє перегріватися контуру опалення. Двоходовий клапан має невелику пропускну здатність, що забезпечує плавне регулювання температури. Коштує такий вузол недорого, і його досить просто встановити своїми руками, але тільки не рекомендується робити його монтаж у приміщеннях з площею понад 200 м2.
Триходовий вузол підмішування
Головна задача такої системи, змішування гарячої води з котла, з холодною з «обратки» контур обігріву. У конструкції цього сайту, використовуються триходові змішувальні клапани.
Зазвичай триходовий клапан, оснащуються сервоприводами, що дозволяють управляти погодними контролерами і термостатом. Такий вузол вважається більш універсальним, хоча має деякі недоліки.

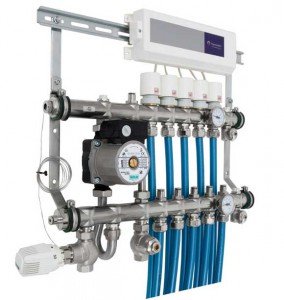

Модель Thermotech
- У деяких випадках, залишається ймовірність того, що неправильний сигнал термостата може спровокувати повне відкриття клапана. При цьому гаряча рідина під високим тиском хлине в систему, і це може привести до розриву труби.
- Також, триходові клапани, маючи високу пропускну здатність, у деяких випадках можуть надавати негативну дію на систему тим, що при навіть незначному зміщенні регулювання, температура поверхні підлоги, може істотно змінитися.
Але, незважаючи на ці фактори, термосмеситель подібного виду просто незамінний при прокладці теплої підлоги у великих системах.
Монтаж змішувального вузла
Процес приєднання колектора проходить в такому порядку:
- Спочатку визначається місце розташування шафи, і готується місце для установки.
- Потім колектори приєднуються до напірній трубі, і також до «обратку», при цьому додатково має регулюючою арматурою і, при необхідності, автоматизованими приводами.
- Далі, до патрубків-тройникам, підключаються відводи нагрівальних контурів, а в завершенні налаштовується вузол підмішування. Виробляються це шляхом калібрування систем стравлювання повітря та інших пуско-налагоджувальних робіт.
Звичайно, всі етапи, описані вище, мають масу нюансів, які враховуються при монтажі. Тому якщо ви будете своїми руками проводити установку, то це необхідно знати.
Установка шафи

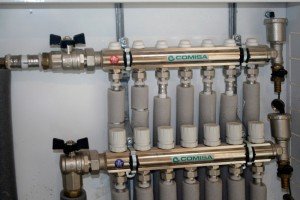

Розподільна система
Визначення місця установки шафи, обговорюється на початковому етапі, коли тільки проектується система теплої підлоги. Тому що прокладається контур з одного цільного шматка труби, довжина якої не повинна перевищувати 120 метрів. Різниця в довжині ланцюга при цьому не може бути більше 150 див. Тому розташування точки монтажу змішувального вузла, визначають виходячи з схеми розташування спіралеподібного контуру.
Вузол трійник
Він розподіляє напрямок рідини, підведення холодної води до місця підмішування з гарячою. Монтаж відбувається за схемою:
- Спочатку, до напірної труби, з нагрітим теплоносієм під’єднують запірний вентиль, до якого монтують трійник. Прямий канал останнього забезпечений термостатичним клапаном, або кульовим краном, зі спеціальним гніздом для термометра.
- На зворотній магістралі, по якій відбувається відведення постигла рідини, монтується той же набір арматури.
- Верхній і нижній трійники, з’єднуються байпасом, який монтується до насосного клапану, що подає рідину нагору по трубі до напірної лінії.
- Кульовий кран розташований нагорі, з’єднується з трубою-трійником і витратоміром. Торець заглушається клапаном для стравлювання повітря.
- Вентиль розташований нижче, також сполучають з трійником і термостатом, над відводами. Кінець також заглушають пристроєм, призначеним для скидання зайвого повітря.
Приєднання контурів
Труби нагрівальних контурів, послідовно підключаються до відведень напірної і зворотної труби. З’єднання проводять прес-фітингами, що забезпечують надійну герметичність, і стійкість при лінійній деформації.
Параметри змішувача
Ще один варіант підключення
На цьому етапі проводиться настроювання автоматизованої системи контролю і управління. Процес ґрунтується на максимально налагодженої роботи сервоприводів і додаткових даних, считывающихся з температурних датчиків. Також, контролюється робота термостатичних датчиків, витратомірів, клапанів скидання і кульових кранів. В кінці монтажу перевіряється герметичність всієї системи.
Переваги теплої підлоги зі змішувальним вузлом
При монтажі змішувального вузла, система « тепла підлога» набуває ряд незаперечних переваг по відношенню до інших видами опалення, тому що в деяких випадках її використовують, як єдине джерело обігріву.
Комфортність
Досягається це надходженням теплової енергії шляхом випромінювання, а не конвекції. Крім цього, поверхня підлоги, і саме приміщення прогрівається рівномірно, немає гарячих батарей або холодних кутів в квартирі. Створюється здорова атмосфера, з-за того, що відсутня циркуляція пилу. Поли будуть постійно сухими, на них ніколи не утвориться живильного середовища для побутових кліщів, плесневелых грибків і інших шкідливих мікроорганізмів.
Гігієнічність
Система водяних теплих підлог, укладена під бетонну стяжку, не впливає на можливість проведення дезінфекції підлогового покриття, його поверхню можна мити водою з будь-яким миючим засобом, дозволеним для даного покриття. Подібні системи обігріву навіть використовують для укладання в приміщеннях з особливими вимогами гігієнічності, наприклад, в лікарнях і дитячих садках.
Безпека
Напрямок холодної води
Цей критерій, перш за все, відноситься до тих приміщень, де постійно будуть перебувати діти. Робота теплої підлоги виключає можливість опіків, подряпин і інших проявів, які можуть статися при опаленні кімнати конвекторами або радіаторами.
Зручність
Система теплої водяної підлоги не передбачає монтаж додаткових приладів в опалювальній кімнаті. Всі супутні компоненти системи монтуються зазвичай в коморах. Тому ви зможете безперешкодно проводити будь-планування в приміщенні , не викроюючи в ньому місце під обладнання.
Економічність
В залежності від принципу роботи системи і розташування труб контуру, можна суттєво економити на опаленні. Фахівці наводять такі цифри – на 30% менше електроенергії витрачається у житлових квартирах, де висота стелі стандартна, порівняно з приміщеннями, де це значення набагато перевищує традиційні 2.5 м. Тому і витрата енергоресурсів буде доходити до 50%.
Висновок
Як бачите, змішувальний вузол для теплої підлоги грає важливу роль у всьому процесі опалення. Монтаж всієї системи своїми руками, дозволяє значно заощадити на послугах майстрів, а в процесі експлуатації, ви також зможете захистити себе від зайвих витрат на опалення. При цьому температура в приміщенні буде максимально комфортна.
