В художній графіці існує такий термін, як пірографія, який буквально означає малювання вогнем і для цього використовують саморобний або професійний выжигательный апарат по дереву. Але при цьому не слід забувати, що тут може відбуватися не тільки обробка цільної деревини, але також фанери і пробки, шкіри і щільної тканини, картону та фетру.

Тільки сам наконечник інструменту, звичайно, буде відрізнятися за величиною і навіть по конфігурації. Ми розповімо вам, які бувають види приладів і чи можна їх зробити самостійно, а також пропонуємо вашій увазі відео в цій статті.

Заводський та саморобний апарат для випалювання по дереву

Заводський електроприлад для випалювання по дереву «Візерунок»

Інструменти для пирографии

Види выжигателей

Заводський та саморобний апарат для випалювання по дереву

Для цієї роботи був задіяний верстат для випалювання по дереву з ЧПУ

Примітка. Незалежно від марки або навіть бренду виробника, всі выжигательные прилади можуть бути різними не тільки в співвідношенні ціна – якість, але і за способом нанесення малюнка.

Заводський та саморобний апарат для випалювання по дереву

Агрегат з ніхромового петлею розжарювання

  • Найпоширеніший прилад для випалювання по дереву, це апарат з ніхромового петлею, яка як раз і є носієм високої температури, діючи за принципом спіралі – на замикання, тобто, вона нагрівається під час замикання через неї нуля і фази. На заводських пристроях найчастіше є перемикач потужності, який може бути плавним або кроковим (щелчковым), що, по суті, не має ніякої різниці.
    Основна зручність дротяної петлі полягає в тому, що її напруження і повне охолодження відбувається за кілька секунд, отже, вам не доведеться постійно тримати такий пристрій у включеному стані, а це, в свою чергу, позитивно позначиться на витратах електроенергії.

Заводський та саморобний апарат для випалювання по дереву

Прилад зі змінними насадками

  • Крім того, для ручної роботи використовується апарат зі змінними насадками, як на фото вгорі, який також може бути задіяний в якості паяльника при роботі з оловом і каніфоллю (електричні пристрої та плати). Таке пристрій нагрівається теж, як звичайний паяльник, за допомогою вмонтованої спіралі у власника насадки, тому, процес прогріву й охолодження відбувається досить довго і при роботі його зазвичай не відключають від мережі.
    Але цей недолік певною мірою компенсується перемикачем потужності і щоб насадка повністю не остигала, тумблер переводять на самий слабкий режим, хоча заміну насадок краще проводити в холодному стані, так як метал при нагріванні розширюється і можна розламати тримач.

Заводський та саморобний апарат для випалювання по дереву

Типове клеймо для випалювання по дереву

  • Крім звичайних, загострених насадок, на випалювач, що працює за принципом електричного паяльника, можна одягати насадку у вигляді клейма, тобто, це буде та ж сама насадка, тільки з закінченням у вигляді площини з рельєфним зображенням. Такі прилади найчастіше застосовуються для маркування або серійного виробництва будь-яких виробів і працюють від мережі 220В.

Заводський та саморобний апарат для випалювання по дереву

Саморобний пирограф

  • Звичайно, самий дорогий інструмент, це верстат — випалювання лазером по дереву з високою точністю досяжно тільки при механізованій обробці з числовим програмним управлінням. Перевага пирографа полягає в тому, що він управляється через комп’ютер, і ви зможете закачати туди програму з потрібним вам зображенням (малюнком або написом).

Збираємо прилад самостійно

Примітка. Щоб зробити электровыжигатель по дереву своїми руками в даному випадку нам знадобиться паяльник, старий блок живлення, наприклад, від шуруповерта або мобільного телефону (в нашому випадку це буде зарядний від айфона 5,1 В 2А), дві товсті голки (від шприца і швейну) і шпажка для барбекю.
Крім того, нам потрібні швейні нитки, флюс (каніфоль) і припій (олово).

Заводський та саморобний апарат для випалювання по дереву

Голки готові до вживання

Для початку від голки для шприца відкушуємо насадок розтруб – він нам не знадобиться, але другий примірник найкраще взяти не медичний, а для шиття.

Заводський та саморобний апарат для випалювання по дереву

Прив’язуємо голки паралельно один одному

Тепер беремо шпажку для барбекю (її, до речі, можна зробити і своїми руками, відколів шматок соснової дерев’яної рейки) і примотуємо до неї синтетичної шевській ниткою голки так, щоб вони розташовувалися вздовж дерев’яного держателя на протилежних сторонах, як це показано на фотографії вище. При цьому постарайтеся, щоб швейна голка виявилася трохи довше медичної приблизно на 2 мм.

Заводський та саморобний апарат для випалювання по дереву

Замикаємо кінці

Тепер нам потрібно акуратно підігніть кінчик швейної голки до медичної, щоб її вістря потрапила якраз у випускний зріз отвори (так фіксація буде надійнішою). Але не намагайтеся замикати кінці так, щоб вони були в напрузі – цілком достатньо легкого дотику.

Заводський та саморобний апарат для випалювання по дереву

Припаюємо дроти

Тепер потрібно припаяти до голок дроти від нашого зарядного пристрою, але спочатку потрібно залудити місця пайки і для цього у нас є каніфоль або флюс. Після цього припаюємо кінці до голок – переполюсовка в даному випадку не має ніякого значення.

Заводський та саморобний апарат для випалювання по дереву

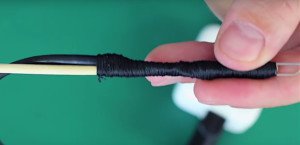

Примотуємо провід ниткою

Щоб зробити ручку довжиною біля 10 см, примотуємо на це відстань провід тієї ж шевській ниткою. Після цього просочуємо нитку будь синтетичним клеєм і даємо висохнути.

Заводський та саморобний апарат для випалювання по дереву

Підігріваємо термонасадку

Натягуємо на тримач термонасадку, підігріваємо її і наш випалювач готовий! (Див. також статтю Гравер по дереву: особливості.)

Висновок

Наш саморобний випалювач буде працювати досить-таки стабільно і довго, а нагріватися буде голкою від шприца, так як у неї тонкі стінки. Можете скачати з нашого сайту схеми для випалювання по дереву для початківців і випробувати свій апарат у дії.
