Стрічкопильні верстати призначені для різання різних матеріалів, в тому числі і деревини різного рівня твердості. Їх робоча частина являє собою замкнуту сталеву стрічку, яка має зубчики.

Ціна заточування пив стрічкового типу в спеціальних майстернях порівняно невелика. Але нерідко швидкість і якість виконання замовлення не сильно радують. Виходячи з цього, роботу можна зробити своїми силами.

Заточування стрічкових пив по дереву: профіль, зуби і кут заточування. Розводка інструменту і методи заточування

Стрічкові пили потребують періодичної заточуванні.

Конструктивні особливості стрічкових пив

  • Стрічкові пристрої, призначені для різання дерева, виробляють з легованої інструментальної сталі, яка володіє твердістю від 40 до 46 HRC.
  • Заточування стрічкових пив по дереву: профіль, зуби і кут заточування. Розводка інструменту і методи заточування

    Елементи зубця.

  • Ширина різу (пропилу) у стрічкових інструментів набагато менше, ніж у дискових аналогів. При обробленні дешевого дерева даний момент не настільки помітний, але при різанні цінних та екзотичних сортів деревини він критично важливий.
  • Верстат може пиляти заготовки будь-якого розміру. При цьому стрічковий інструмент працює швидко і створює рез високої якості.
  • Відходів (стружка, тирса) при використанні такого типу пив дуже мало.
  • Зверніть увагу!
    Щоб верстат працював завжди стабільно і якісно, слід до його обслуговування підходити дуже відповідально.
    Заточка і розводка стрічкових пив по дереву має здійснюватися своєчасно і грамотно.

    Профіль, зуби і кут заточування

    Заточування стрічкових пив по дереву: профіль, зуби і кут заточування. Розводка інструменту і методи заточування

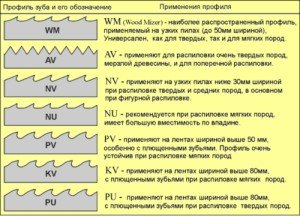

    Міжнародна класифікація профілів зубів.

    Стрічкові пристрої мають різну геометрію зубчиків, що залежить від виду та характеристик розрізуваних матеріалів. Інструмент для деревини може бути столярних і делительным. Є і третій тип, призначений для розпилювання бруса, колод. Всі ці підвиди мають свої параметри і форму зубчиків.

    Кут заточування стрічкових пив по дереву вибирається компанією-виробником виходячи з кількох моментів. Головний з них – чим твердіше матеріал, тим передній кут повинен бути менше. Нижче наведена таблиця з основними параметрами пив.

    Характеристики

    Столярні пилки пристосування

    (1 профіль) Ділильні аналоги Для розпилювання колод і брусів

    (4 профіль) 2 профіль 3 профіль Товщина біля полотна, мм 0.6-0.9 0.9-1.2 0.9-1.2 1.4-2.2 Ширина полотна, мм 10-60 50-175 50-175 230-350 Крок зубців, мм 6-12 30-50 30-50 50-80 Висота зубчиків, у 2-6 мм.5 9-13 7.5-15 16-24 Радіус округлення у западини, мм 1.5-2.5 3-4 3-4 5-8 задній Кут, град. 35 20 15 12 Кут заточування, град. 50 45 45 53 передній Кут, град. 5 25 30 25

    Підготовка пристосування до роботи

    В ході постійного використання інструменту неминуче зниження якості ріжучої кромки. Вона затуплюється, а ширина розведення зубів зменшується. Виходячи з цього, заточування пили по дереву та її розведення є необхідними складовими технічного обслуговування стрічкопильного верстата.

    Слід врахувати, що розведення зубів слід здійснювати до їх заточування, а не навпаки.

    Розводка інструменту

    Заточування стрічкових пив по дереву: профіль, зуби і кут заточування. Розводка інструменту і методи заточування

    Застосування розвідного верстата.

    Розводка являє собою процес отгибания зубчиків по сторонам. Дана операція потрібна для того, щоб полотно пилки не затискають в заготовці, а також для зменшення тертя при роботі.

    Є 3 основні типи розведення.

  • При класичному методі зубчики відгинаються вліво-вправо в строгій черговості.
  • При зачищающем способі кожен третій з зубів залишається у вихідній позиції. Він оптимальний для пристосувань, призначених для різання особливо твердих сортів деревини.
  • При хвилястою розводці кожного зуба надається своя окрема величина відгин. В цьому разі профіль полотна набуває вигляду хвилі. Даний метод найбільш складний.
  • Зверніть увагу!
    Здійснюючи розведення, слід відгинати не весь зубчик, а тільки його третина чи дві третини від вершини.
    Компанії-виробники радять здійснювати операцію так, щоб діапазон отгибания вкладався в 0.3-0.7 міліметра.
    Проводиться робота з допомогою спеціалізованого розводящого інструменту.

    Заточування пили

    Заточування стрічкових пив по дереву: профіль, зуби і кут заточування. Розводка інструменту і методи заточування

    Эльборовые кола, мають різну форму.

    Перед тим, як заточити пильний диск по дереву або стрічковий інструмент, врахуйте, що більше 80% інцидентів з псуванням пристосувань (у тому числі їх розрив) відбуваються внаслідок недотримання норм роботи.

  • Потреба в операції визначається візуально. При цьому слід звернути увагу на стан зубчиків і якість стінок розрізу (наприклад, збільшену їх шорсткість).
  • Кола для точки стрічкового інструменту обираються, виходячи зі ступеня твердості зубців. Для роботи з пристроями з інструментальної сталі необхідні корундові диски. Біметалічні пили точать на боразонових або алмазних кругах.
  • Форму наждаку для стрічкових пристроїв треба вибирати, відштовхуючись від їх параметрів. Відомі кола чашкові, профільні, тарілчасті, плоскі.
  • Перед здійсненням операції необхідно пилку вивернути і дати їй повисіти в такому положенні близько 10-12 годин.
  • Заточування стрічкових пив по дереву: профіль, зуби і кут заточування. Розводка інструменту і методи заточування

    Ручне обслуговування інструменту.

    Схема заточування пили по дереву повинна враховувати наступні положення.

  • Зняття металу за профілем зубців має бути рівномірним.
  • Зайвий натиск заточувального пристосування повинен бути припинений. Він може вести до відпалу.
  • Профіль полотна і висота зубців повинні залишатися незмінними.
  • Повинно бути забезпечено рідинне охолодження при здійсненні операції.
  • Задирок на зубчиках виникати не повинно.
  • Зверне увагу!
    Теоретична інструкція заточування стрічкових пив по дереву повідомляє, що здійснювати її слід або по передній стороні зубців, або як на задній, так і по передній.
    У реальному житті ж більшість фахівців і самодіяльних майстрів роблять операцію лише по задній стороні, т. к. це більш зручно.

    Методи заточування

    Заточування стрічкових пив по дереву: профіль, зуби і кут заточування. Розводка інструменту і методи заточування

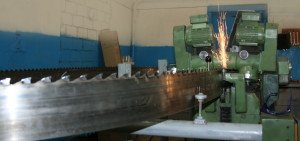

    На фото автоматична полнопрофильная заточка.

    Готувати інструмент можна за допомогою спеціальних заточувальних пристроїв (наприклад, верстатів з різними за матеріалом і формою колами) або вручну. Перед тим, як правильно заточити пилу по дереву, слід вивчити основні методи проведення цієї операції.

    Перший спосіб — це полнопрофильное загострювання.

  • Він самий якісний, операція здійснюється на верстаті-автоматі.
  • Ельборовий наждак, вибраний точно за формою, проходить всю поверхню межзубцовой западини заодно з супутніми площинами сусідніх зубців одним рухом.
  • Створення угловатостей у вершин зубів виключається повністю.
  • Відносний мінус подібного заточування – це потреба мати у своєму розпорядженні відповідну кількість кіл для полотен, які мають різні профілі.
  • Заточування стрічкових пив по дереву: профіль, зуби і кут заточування. Розводка інструменту і методи заточування

    Інструмент, наточенный по гранях.

    Метод другий — це загострювання граней зубців.

    Робити це можна і вручну, і використовуючи професійний верстат.

  • Вибравши верстат, необхідно визначитися з застосовуваним колом. Як правило, він плоский. До спеціалізованим заточним пристроїв слід вдаватися лише тоді, коли має багато такої роботи.
  • У побутових умовах заточку краще всього здійснювати своїми руками – на звичайному механічному наждаку або з допомогою гравера. Здійснюючи операцію, не забувайте про особисту захисту і використовуйте рукавички, маску або спеціальні окуляри.
  • Заточування стрічкових пив по дереву: профіль, зуби і кут заточування. Розводка інструменту і методи заточування

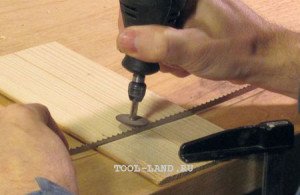

    Робота за допомогою гравера.

  • Коли гравера, верстата, наждаку у вас і ваших сусідів немає, можна стрічкову пилку наточити і традиційним народним методом – за допомогою надфіля.
  • Рекомендації фахівців

  • Якщо для заточування пристосування використовується верстат, до початку операції слід його оглянути й визначити, чи правильне положення займає коло по відношенню до пилки.
  • Необхідно зняти з пазух такий шар сталі, щоб всі мікроскопічні тріщини були видалені гарантовано.
  • Якщо пила експлуатувалася без технічного обслуговування довше періоду, допустимого виробником, обсяг металу, убираемого за одне заточування, потрібно збільшити.
  • Щоб проконтролювати підсумки операції, завжди застосовуйте як еталон новий виріб.
  • Заточування стрічкових пив по дереву: профіль, зуби і кут заточування. Розводка інструменту і методи заточування

    Підсумок неправильної роботи – зубчики інструменту підгоріли.

  • Форма зубчиків — це розроблена і вивірена фахівцями характеристика. Змінивши її, ви не зможете ефективно обробляти заготовки. Виходячи з цього, заточування необхідно проводити так, щоб форма зубів і профіль полотна залишалися початковими, заводськими.
  • При дотриманні всіх правил роботи та обслуговування стрічковий інструмент буде вірою і правдою служити до тих пір, поки ширина його не сточится до 65 відсотків від початкової величини.
  • Зверніть увагу!
    Є поширена думка серед самодіяльних майстрів, що особливої потреби знімати виникають в ході обробки задирки немає.
    Воно в корені невірно, оскільки в полотні можуть виникнути мікроскопічні тріщини.

    Після завершення робіт стрічкове пристосування необхідно відразу ж очищати від деревного соку, тирси, смоли. Перед початком технічного обслуговування інструмент слід уважно оглянути, інакше ви засмітиш коло. Це призведе до значного зниження ефективності заточування.

    Поширені помилки

  • Пригорілі пазухи зубців пилки. Відбувається це внаслідок докладання зайвих зусиль при роботі з заточним диском. Даний дефект веде до того, що зубці дуже швидко затупляются.
  • Неоптимальний кут нахилу зубів і неправильна, незграбна форма пазух.
  • Такий результат заточування можливий внаслідок кількох помилок:

    • знесення ексцентрика точильного верстата;
    • неправильно виставлене кута нахилу головки автомата.
    • неграмотно обраного профілю шліфувального диска.

    Висновок

    Перед тим, як заточити пилу по дереву грамотно, слід дізнатися, як це зробити. Існує кілька методів обслуговування. Залежать вони від різновиду пилки, її профілю, форми зубчиків. Відео до цієї статті продовжує інформувати вас за її темі.
