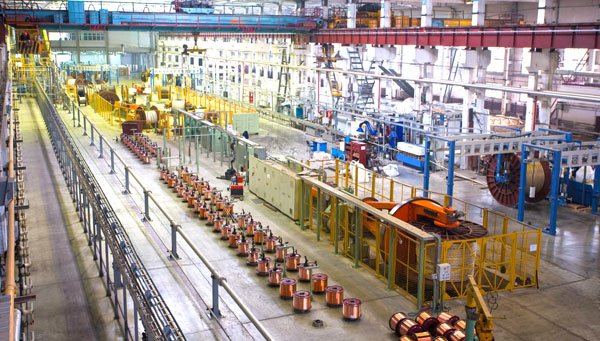

Всі виробничі лінії, незалежно від того, автоматичні чи напівавтоматичні, складаються з одних і тих же вузлів. Це волочильний і екструзійний стани, бронирующий і крутильних верстати, а також верстат бухтования і деяке інше додаткове обладнання. Нижче ми докладно розглянемо призначення кожного стану.
Волочильний стан
Це обладнання призначене для зменшення діаметру металевої заготовки. Основні вузли волочильного стана – волоки. Через ці волоки пропускають металеві заготовки, формуючи на виході жилу необхідного діаметра. На деяких виробництвах використовують барабанний тип волоків, характеристики і продуктивність яких, залежать від діаметра барабанів. Більш сучасні моделі волоків оснащують кількома тягнуть лініями, збільшуючи, таким чином, продуктивність.
Екструзійний стан
За допомогою цього обладнання проводиться нанесення тонкого ізоляційного шару на металеву струмопровідну жилу. Основне призначення даного стану – плавка полімерної сировини при заданій температурі і зміна його форми. Всього існує три типи екструзійних верстатів:
- Бесчервячный стан;
- Черв’ячний стан;
- Дискочервячный стан;
Основні відмінності між цими верстатами полягають в швидкості обертання шнека і його діаметрі, а також щодо довжини шнека до діаметру.
Крутильних стан
На крутильних станах виконується об’єднання окремих елементів продукції, що виготовляється. Приміром, стренгам, ізольованим жилах і дроті з допомогою крутильних станів надають чітку і стійку форму. Існує величезна кількість різновидів даного обладнання, ось найпоширеніші його види:
- Сигаретний;
- Вилочний;
- Клітьовий;
- Арочний;
- З жорсткою структурою;
- Одинарний;
- Загальною крутки;
Головні відмінності цих типів станів полягають у крок скрутки, в управлінні натягом, котушках і кількості застосовуються жив. Використання того чи інщу виду крутильних станів обумовлено характеристиками виробленої продукції.
Стан для бронювання кабелю
На такому обладнанні проводиться обмотка кабелю різноманітними матеріалами, що захищають кабель від механічних і термохімічних пошкоджень. Найчастіше в якості броньованого матеріалу виступає гофрована або сталева оцинкована стрічка, або звичайна металевий дріт.
Верстат для бухтования кабелю
За допомогою таких станів виробляють намотування кабелю певної довжини на дерев’яні бухти (котушки). Як правило, кабель намотують з наперед визначеним метражем. Основні параметри таких станів визначаються діаметрів віддає барабана, принципом укладання кінцевої продукції, способом віддачі готових виробів, потужністю двигуна та кількістю обертів за хвилину. Більш детально ознайомитися з обладнанням для виробництва кабелю можна на сайті http://czksk.net.
