В якості джерела тепла в системі водяного теплої підлоги використовується циркулює по трубах гнучким гаряча вода. При автономному опаленні вона надходить з обігрівальних котлів, що працюють на різних джерелах енергії — природному газі, рідкому або твердому паливі.
На відміну від централізованого теплопостачання, останній варіант кращий. Адже в цьому випадку можна самостійно регулювати температурний режим, не боятися перепадів тиску, а також передчасних або аварійних відключень опалення. Задаючись питанням, як зробити водяний тепла підлога, необхідно для початку вирішити — чи будете ви самостійно проводити ці роботи або зверніться за допомогою до професіоналів.
До пристрою теплої підлоги від централізованої системи опалення вдаються рідко. Оскільки для цього необхідна маса погоджень з організаціями, що здійснюють постачання тепла в квартири. Та й результат не завжди буває позитивним.
Що являє собою водяний тепла підлога
Складовими такої опалювальної системи є:
- полімерні або металополімерні труби
- теплоізолюючі матеріали і гідроізоляція
- фітинги, за допомогою яких підключають опалювальні труби, і розподільчу шафу, де знаходяться входи і виходи труб, регулятори і вентилі
- демпферна стрічка
- кріпильні елементи — скоби, якоря, планки
- термостат
- циркуляційний насос
Звичайно, підлогове опалення складається не тільки з цих елементів. Для кожного варіанта укладання існують додаткові пристосування, компоненти та складові.
Способів укладання теплої підлоги декілька, але основні всього два:
- змійкою — одинарною або подвійною
- спіраллю — звичайної, черепашкою або зі зміщеним центром
Порівняння системи підлогового опалення з радіаторним
Розподіл теплих повітряних потоків відбувається за різними схемами. Від підігрівається підлоги тепло рівномірно розходиться по всьому об’єму приміщення, спрямовані знизу вгору. У радіаторної системи простір обігрівається спочатку поблизу батарей, потім теплий потік піднімається над опалювальними приладами до стелі, а тільки потім починає розподілятися по приміщенню.
Радіатори в першу чергу прогрівають зону біля вікна, на стіну і стелю над собою. Можна припустити, що вода в радіаторної системи повинна бути гарячою, щоб впоратися зі своєю безпосередньою функцією — обігрівом приміщення. У зв’язку з цим очевидна економія енергії і палива при підлоговому опаленні — вона становить від 6 до 12% при зниженні робочої температури теплоносія всього на 1-2 градуси.
Крім того, підлогове опалення в квартирі створює:
- відчуття більш високої температури
- не допускає локального перегріву стін, які перебувають за радіаторами
- зменшує тепловтрати, не обігріваючи огороджувальні конструкції, як це роблять радіатори
- дозволяє відрегулювати температуру води в залежності від власних побажань і погодних умов
Варто відзначити і непривабливі сторони підлогового опалення в порівнянні з радіаторним. Для установки системи необхідна певна висота стелі, так як конструкція теплої підлоги займає мінімум 130 мм простору по висоті. Так що думати про те, як робити водяні теплі підлоги у типовій «хрущовці», відомої своїми низькими стелями, навіть не варто. А радіатори можна встановлювати в будь-яких приміщеннях.
Важливо! Ще один негативний момент — у кімнатах, де встановлено теплу підлогу, перепланування з влаштуванням додаткових перегородок зробити буде проблематично. Для цього буде потрібна обов’язкова участь спеціаліста і, швидше за все, таку «начинку» статі доведеться переробляти.
Відмінність водяної теплої підлоги від електричного
Монтуємо тепла підлога під плиткою
Термін служби водяних підлог становить понад 50 років, що відповідає нормативам експлуатації полімерних труб. Проводка для електричних підлог розрахована в середньому на 25 років.
Негативною стороною водяної підлоги можна назвати більш тривалу регулювання температури теплоносія. Вода буде нагріватися і охолоджуватися довше, ніж електричний кабель. Опалювальні труби розподіляють під підлоговим покриттям з великим кроком, ніж кабелі, тому прогрів поверхні відбувається менш рівномірно, ніж в електричних системах. До того ж теплоносій має різну температуру на вході і виході за рахунок віддачі теплової енергії, тому перед початком робіт рекомендовано визначитися з правильністю розташування контурів опалювальної системи.
Є ще один недолік теплих водяних підлог. У системі обов’язково повинен бути присутнім циркуляційний насос. І чим більше в трубах заокруглень, тим потужнішим він повинен бути. Адже в цьому випадку знадобляться додаткові зусилля на прокачування теплоносія.
Не варто забувати і про те, що при неписьменних з’єднаннях або неякісних трубах можливі протечки і, як наслідок — аварії.
Способи установки водяних теплих підлог
Систему «теплої водяної підлоги» монтують одним з трьох способів:
- під бетонну чи цементну стяжку
- на полістирольну плиту і алюмінієві пластини з вологостійкими прокладками
- на дерев’яні лаги
Бетонна підлога
Зробити бетонну підлогу теплим допоможе водяне опалення. Роботи починають з укладання поліетиленової плівки і теплоізоляції (це може бути звичайний пінопласт). Для компенсації теплового розширення уздовж стін та на заздалегідь розмічених деформаційних швах укладають демпферну стрічку. Потім зверху розміщують спеціальну армуючу сітку-підкладку і кріплять труби. Зазвичай їх укладають спіраллю, а фіксують до підкладці скобами або якорями з кроком 1 метр. Жорстко закріплювати труби не рекомендується, оскільки під тепловою дією вони можуть змінювати свої розміри.

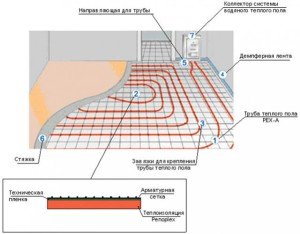

Схема водяної теплої підлоги
Спіраль укладають таким чином, щоб між трубами залишалося відстань 10-30 см, а між стіною і останнім витком спіралі — не менше 7 см Після розкладки один кінець трубопроводу під’єднують до подавального, а інший — до повернення колектору. При цьому необхідно дотримувати норми, які не допускають перевищення довжини одного контура. Він повинен становити не більше 50-100 метрів. У противному випадку система буде працювати з неналежною ефективністю.
В одному приміщенні мають один або декілька контурів, що залежить від площі, яку необхідно обігріти, і схеми укладання трубопроводу. При цьому ніяких з’єднань труб в одному контурі бути не повинно. У місцях перетину опалювальних труб з деформаційними швами бетонної підстави на них кріплять гофровану трубку.
Перед пристроєм бетонної стяжки необхідно перевірити систему водяного теплої підлоги на герметичність, залив в неї воду під тиском. Бажано запросити для цього фахівця.
Полістирольна система
Такий спосіб передбачає укладання обігрівають труб на спеціальні теплорозподільні пластини з алюмінію. Їх вставляють в пази нижчих полістирольних плит. Якщо вас цікавить, як самому зробити теплі підлоги, то цей варіант укладання найприйнятніший. Полістирольна конструкція досить легка і порівняно тонка, тому знижує навантаження на перекриття і застосовна в кімнатах з не дуже високими стелями.
Монтують плити, починаючи від кута. Укладають їх у суворій відповідності з наперед вычерченным планом на гідроізоляційний шар, не забуваючи про демпферної стрічці. Полістирольна плита тут служить утеплювачем і звукоізолятором. Зверху закладають алюмінієві пластини, а в пази за допомогою фіксаторів-засувок укладають полімерні труби для теплої підлоги.
Потім можна приєднувати трубопровідну систему і проводити тестування на герметичність. Якщо недоліків не виявлено, то зверху настилають вирівнює підкладку і монтують підлогове покриття.
Водяна тепла підлога на дерев’яних лагах

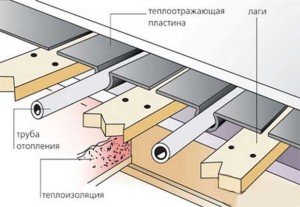

Дерев’яні водяні теплі підлоги
Цей варіант популярний при будівництві дерев’яних котеджів. Він підрозділяється на два типу:
Зверху систему накривають вологопоглинальними прокладками, а потім монтують підлогове покриття. Причому кожне з них передбачає свій варіант підкладки. Приміром, під лінолеум використовують гіпсоволокнисті плити.
Що врахувати при виборі
Щоб система підлогового обігріву вас не розчарувала, не варто економити на матеріалах, призначених для її установки. Труби та фітинги укладають під конструкцію «чистої» підлоги, тому при будь-якому пошкодженні або протікання підлогове покриття доведеться розбирати до підстави.

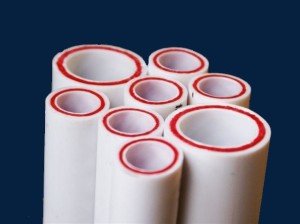

Особливості монтажу армованих труб
Для опалення використовують не ті труби, які призначені для холодного або гарячого водопостачання. До опалювальних трубопроводами пред’являються підвищені вимоги. Вони повинні бути гнучкими, герметичними на 100% і мати захисний шар, що рятує від кисневої дифузії. В одному приміщенні рекомендується укладати контури, що складаються з цілісного шматка труби.
Важливим елементом є триходовий клапан для теплої підлоги. До його вибору треба поставитися дуже відповідально. Цей пристрій виконує функцію змішування холодного і гарячого потоку в один загальний для того, щоб отримати стабільну температуру води в трубопроводі опалення. При цьому не всі клапани здатні стабілізувати температуру потоку на виході. Тому перед покупкою необхідно прочитати інструкцію і ознайомитися з технічними характеристиками пристрою.
Висновок
«Водяна тепла підлога» вважається більш ефективною системою в порівнянні з традиційними радіаторами. Він дозволяє заощадити близько 10% теплових ресурсів і палива за рахунок можливого зниження температури теплоносія, що циркулює у трубах. Подібні системи можна влаштовувати не тільки в будинках, але і при капітальному ремонті житла. При цьому вони виконують функцію основного або додаткового джерела тепла.
