Історія першого колодязя-журавель починається в часи Нового Царства в Єгипті (1550-1069 рр. до н. е.). Найдавніша форма такого колодязя називалася шадуф і його також використовували для зрошення землі. Але принцип роботи цієї споруди залишився незмінним і досі.

Опускання відра і підйом води здійснюється за рахунок важеля з противагою на іншому кінці.

Перші колодязі намагалися встановлювати поряд з деревом, використовуючи його як опору для балансира.

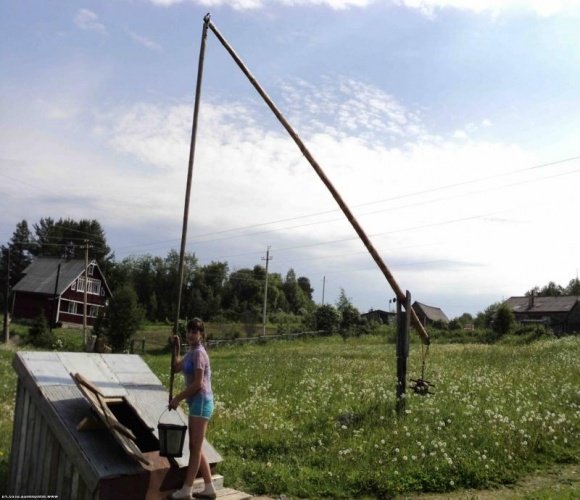

Як зробити колодязь журавель своїми руками

Конструкція колодязя-журавель складається з наступних частин:

  • балансир (по-іншому називається стріла, коромисло);
  • стійка для стріли (опора);
  • жердина;
  • ланцюга;
  • відро;
  • вантаж;
  • опора для противаги (за бажанням);
  • колодязь.

Перевага «журавля» в тому, що їм набагато легше і швидше підняти воду, ніж на колодязі з коміром. Але на жаль, його можна використовувати на колодязях з невеликою глибиною, інакше конструкція стане дуже громіздкою.

З-за цього недоліку такі колодязі вже в основному не будують, якщо тільки в якості декору.

Перш ніж приступити до будівництва, необхідно зробити всі розрахунки для встановлення колодязь-журавель.

  • Визначити місце для будівництва колодязя і установки коромисла.
  • Колодязь повинен знаходитися подалі від джерел забруднення (25-30 м).
  • Відстань від основної будівлі має бути не менше 10 м.
  • Краще всього встановити колодязь на високому місці.
  • Як зробити колодязь журавель своїми руками

    Будуємо колодязь

    Колодязь складається з трьох частин:

    • оголовок (захистить колодязь від потрапляння сміття та не дозволить промерзнути);
    • шахта;
    • водоприймальна частина.

    Шахту копають в тому місці, де грунтові води знаходяться всіх ближче до поверхні землі (для пошуку оптимального місця краще запросити фахівця). Глибина закопування у водоносний шар зазвичай не перевищує 1 м.

    Рада! Копайте шахту для колодязя восени чи влітку в сухий сезон, так як в цей час рівень грунтової води буде найнижчим.

    Яму можна викопати відразу повністю або поступово.

    Каркас для шахти колодязя роблять з дерева, цегли, каменю, бетону. Головне, він повинен не дозволяти обсипатися грунту в колодязь і проникати непридатною для пиття грунтовій воді з верхніх шарів грунту.

    Форма може бути як круглої або квадратної, так і багатогранною.

    Важливо! Глибина шахти і методи зміцнення багато в чому залежать від виду грунту.

    Колодязь з бетонних кілець

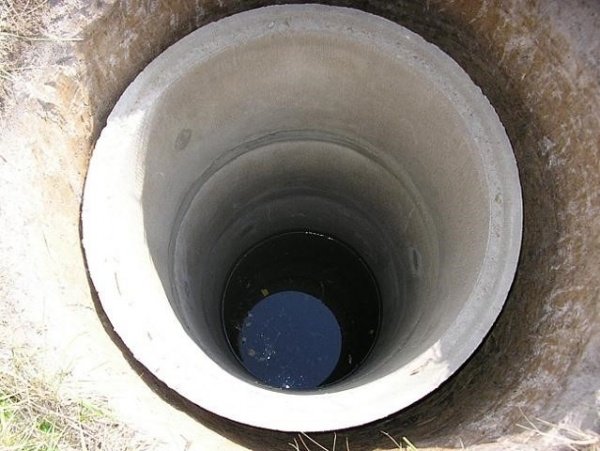

    Діаметр ями повинен бути більше діаметра кілець на 20 см, для більш зручного опускання, а також щоб засипати їх зовні гравієм або піском.

    Для колодязя з бетонних кілець рекомендують вибирати кільця марки КС 10-9 з замком, який дозволить міцно зафіксувати їх між собою. Такий каркас буде водонепроникний і прослужить не один десяток років.

    Якщо яма вже повністю вирита і викачана вода, починають опускати кільця по черзі, надійно скріплюючи їх замком або спеціальними скобами. Останнє кільце повинне підніматися над землею мінімум на 20-30 см.

    Якщо яму вирішили викопувати поступово, спершу откапывается заглиблення розміром з одну бетонне кільце, але так щоб трохи виступала назовні (20-30 см). Після того як воно опущене, риється яма далі, але не виходячи з внутрішнього простору кільця. Як тільки висота поглиблення стане рівною висоті наступного кільця, починають прибирати землю з-під краю першого, для того, що воно почало осідати і занурюватися глибше. Встановлюється друге кільце і так далі.

    Як зробити колодязь журавель своїми руками

    Колодязь з деревини

    Найпоширенішим матеріалом для будівництва колодязя є дерево. Використовують деревину дуба, вільхи, осики, сосни, модрини, берези, липи, верби. Дуб краще брати морений, тоді він не буде надавати воді гіркуватий смак і фарбувати, а також прослужить на 20 років більше необробленого.

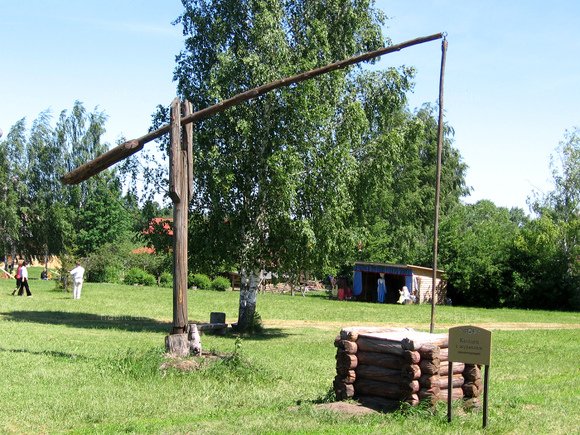

    Як зробити колодязь журавель своїми руками

    Не рекомендується використовувати ялина, так як у воді вона дуже швидко гниє.

    Деревина повинна бути суха, без гнилі, цвілі і потерті, а також уважно огляньте на наявність жуків-короїдів. З колод забирається кора і сучки, але верхній шар повинен залишатися цілим.

    Діаметр колод не менш 180-200 мм

    Увага! Ні в якому разі не можна обробляти деревину для колодязя хімічними засобами.

    Дерев’яний колодязь можна почати будувати вже повністю готовою ямі або методом поступового занурення.

    У першому випадку на дно встановлюється перший вінець, а потім закріплюється наступний і так далі.

    У другому випадку виривається яма глибиною 1-1,5 м і встановлюється відразу три вінця. Потім глибину шахти збільшують на 25 см і прибирають землю під серединою кожної сторони вінця. Встановлюють підпори і забирають землю з кутів, а після цього їх выбиват і каркас починає осідати.

    Дно колодязя спочатку засипають шаром грубозернистого піску, а потім насипають шар гравію (для кращої фільтрації води).

    Поверхня всіх дерев’яних деталей повинна бути зачищена, щоб повністю були відсутні занози.

    Після завершення будівництва колодязя, потрібно постійно, протягом декількох тижнів, викачувати з нього воду, щоб всі споруда остаточно очистилося. Откаченную воду можна використовувати в технічних цілях.

    Безпека при будівництві колодязя

    Викопування ями для колодязя дуже небезпечна робота. Ні в якому разі не виконуйте її в поодинці. Як мінімум одна людина завжди має бути поруч.

    Як зробити колодязь журавель своїми руками

    Для страховки до того, хто знаходиться на глибині колодязя, повинна бути прив’язана мотузка, на випадок обвалення ґрунту.

    На голові обов’язково повинні бути надіті каски.

    Часом необхідно підніматися з шахти, а також перевіряти кількість кисню в ній (якщо свічка горить, значить його там достатньо). У випадку появи запаморочення або нудоти потрібно відразу вийти з колодязя.

    Коли викопування ями доходить до водоносного шару, слід почати відкачування води наносом або вичерпувати відром, щоб не відбулося обвалення ґрунту.

    Монтаж «журавля»

    Насамперед, потрібно визначити розміри «журавля» для колодязя. А це безпосередньо залежить від глибини шахти.

    Дуже важливо правильно визначити довжину короткого і довгого плеча колодязь-журавель.

    У наведеній нижче таблиці вказані розміри «журавля» з урахуванням глибини колодязя.

    Глибина колодязя h, м

    Висота по осі B, м

    Відстань h1, м

    Довге плече L, м

    Коротке плече L1, м

    Маса противаги m, кг

    10

    5,8

    5,6

    7,5

    2,5

    30

    9

    5,3

    6

    7,5

    2,5

    30

    8

    4,8

    4,5

    6

    3

    20

    7

    4,3

    4,9

    6

    3

    20

    6

    3,8

    3,3

    4,5

    2,3

    20

    5

    3,3

    3,5

    4,5

    2,3

    20

    4

    2,8

    2,2

    3

    2

    15

    3

    2,3

    2,1

    3

    2

    15

    Тобто, якщо колодязь глибиною 7 м, то коротке плече повинно мати довжину 3 м.

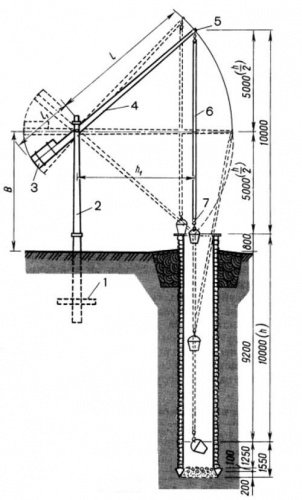

    На малюнку зображена повна конструкція колодязя-журавель.

    Як зробити колодязь журавель своїми руками

    • 1 – перекладина для опори (вкопуються в землю приблизно на метр);
    • 2 – опора (стійка);
    • 3 – вантаж (противагу);
    • 4 – балансир;
    • 5 – кільце з ланцюгом;
    • 6 – жердина (довжина жердини дорівнює глибині колодязя);
    • 7 – ланцюг з кріпленням для відра.

    Спочатку потрібно встановити опору. Її можна зробити з бруса (50?100 мм). Щоб на брус якомога менше впливала волога, рекомендується встановлювати його з допомогою двох сталевих швелерів, забетонованих в землю на 80-100 див. При цьому відстань (вільний простір) від бруса до землі після установки, має бути не менше 20 див.

    Стріла кріпиться до стійки шарнірним вузлом (два сталевих куточка і шпилька М10). Куточки закріплені до опори шпильками М8.

    До стрілі ланцюгом закріплюється жердину, а до іншого вільного кінця жердини чіпляється ланцюг з відром.

    Рада! Прикріпіть вантаж до верхньої частини відра, тоді під час занурення воно перекинеться на один бік і потоне.

    На коротке плече стріли встановлюється вантаж (можна також закріпити шпильками М8).

    Щоб у колодязь не потрапляли атмосферні опади і сміття, слід зробити або дерев’яну кришку, або встановити спеціальні дверцята.

    Зробити колодязь-журавель можна своїми руками, головне, дотримуватися розрахунками і дотримувати техніку безпеки, особливо під час роботи з ямою.

    Оформлення колодязя

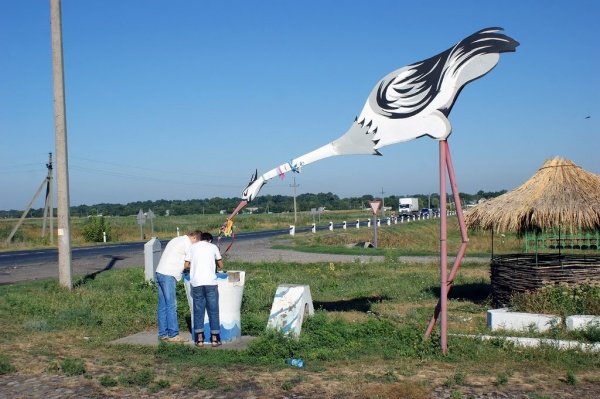

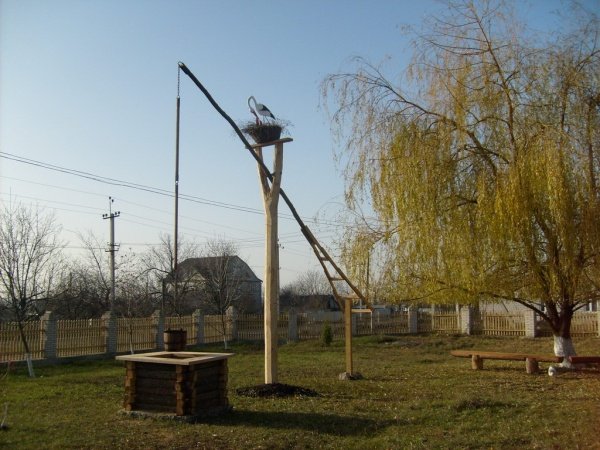

    Варіантів, як оформити колодязь-журавель на дачі безліч. Всі вони повністю залежать від вашої фантазії і можливостей. Так, наприклад, стрілу можна зробити у вигляді птаха (журавель, чапля) або будь-якого іншого персонажа.

    Як зробити колодязь журавель своїми руками

    Навколо «журавля» можна посипати все гравієм і поставити вазони з квітами.

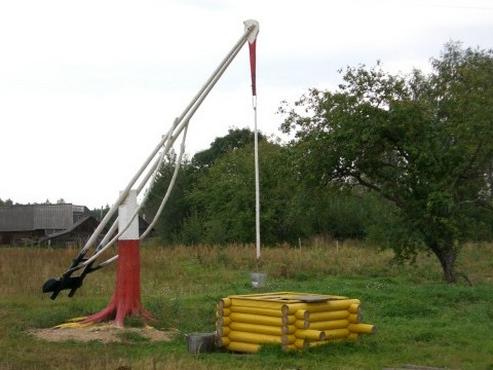

    Якщо колодязь з бетонних кілець, то можна пофарбувати в один колір, а також намалювати незвичайний малюнок.

    А для декоративного колодязя-журавель ще більше варіантів дизайну. Можна повністю навколо нього посадити квіти, причому навіть кучеряві, або ж встановити безліч горщиків з квітами.

    Як зробити колодязь журавель своїми руками

    Колодязь-журавель не тільки може забезпечувати водою, але і вносити в дизайн двору цікаве доповнення, прикрашаючи його, а також до нього завжди приємно торкатися.
