Як зробити інкубатор своїми руками.

Кожному починаючому птицеводу, який планує зайнятися регулярним відтворенням молодняку птиці, потрібно домашній інкубатор. Причому в ньому можна буде вирощувати не тільки курей, гусей, індичат та качок. Обладнання дозволить розводити і екзотичних птахів: папуги, перепілок і страусів. Про те, як зробити інкубатор і піде мова в даній статті.

Зміст

  • Основні елементи конструкції
    • Корпус
    • Система обігріву
    • Лоток для яєць
    • Прилади для контролю вологості і температури повітря
  • Пристрій інкубатора
    • Інкубатор з картонної коробки
    • Конструкція з підвищеною складністю
    • Інкубатор з електронним управлінням

Основні елементи конструкції

Спочатку потрібно визначитися з кількістю яєць, яке буде завантажуватися в інкубатор. Від цього залежить пристрій внутрішньої частини інкубатора.

Як зробити інкубатор своїми руками.

Якщо в нього планується розміщувати понад 50 яєць, то обов’язкова установка вентилятора. Він буде забезпечувати рівномірною температурою всі ділянки конструкції. При розміщенні невеликої кількості яєць вентилятор не потрібен. Просто необхідно правильно розташувати нагрівальні елементи.

Більшість інкубаторів для птахівництва складаються з таких чотирьох частин:

  • корпусу;
  • системи обігріву;
  • лотків для яєць;
  • приладів, що контролюють вологість і температуру повітря.

Корпус

Корпус інкубатора може виготовлятися з різних матеріалів і обладнання:

  • фанери;
  • листів ДСП;
  • пакувальних ящиків з картону;

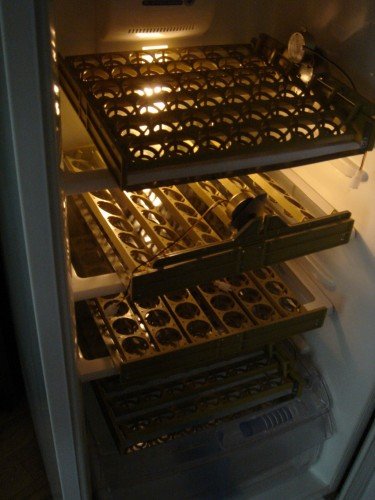

  • старого холодильника.

Основна умова при створенні корпусу – це проведення ефективної теплоізоляції. Для цього можна скористатися повстю, пінопластом, ватином або іншими утеплювачами. При використанні ДСП або фанери стінки корпусу робляться подвійними.

Нормальний рух повітряних потоків здійснюється, коли між крайньою частиною лотка і стінками корпусу є зазор величиною 5-8 див. Якщо створюється великий інкубатор, додатково робиться кілька отворів для видалення вуглекислого газу.

Також слід передбачити наявність зазору між днищем конструкції і підлогою. Повітря без проблем повинен надходити через отвори, зроблені в нижній частині корпусу.

Система обігріву

Інкубатори для яєць обладнуються нагрівальними приладами. Вони можуть розміщуватися в різних місцях конструкції:

  • над лотками;
  • по периметру;
  • під лотками.

Як зробити інкубатор своїми руками.

Найбільш оптимальним варіантом є монтаж нагрівальних елементів у верхній частині інкубатора. Так досягається максимальна тепловіддача. На відстань між лоток з яйцями і нагрівальним пристроєм впливає тип і потужність останнього. При використанні ніхромової спіралі воно становить 10 см, ламп розжарювання – 25 см і більше.

Варто відзначити, що при закладці 50 яєць загальна потужність приладів обігріву повинна дорівнювати 80 Вт. Причому доцільніше встановити 3 лампи по 25 Вт, ніж 2 штуки по 40 Вт. Їх з’єднання відбувається у послідовному порядку.

Лоток для яєць

В саморобному інкубаторі закладка яєць здійснюється у лоток, зроблений з дерева. Рамка лотка виготовляється з металевою або капроновою сітки з осередками 5*5 мм. Щоб в процесі експлуатації сітка не провисала, з нижнього боку вона зміцнюється рейками.

Висота бортика лотка становить 6-8 див. Сам лоток рекомендується встановити на ніжки довжиною до 10 див. Якщо є можливість, краще всього зробити лотки, принцип роботи яких схожий з висувними меблевими ящиками.

Огляд яєць здійснюється з постійним їх перевертанням. Якщо він буде проводитись в ручному режимі, то одну сторону яєць слід позначати маркером. Є можливість зробити пристосування, завдяки якому буде проводитися одночасне перевертання всього лотка яєць.

Для цього у нього встановлюється рухома рама, яка не має дна. Дане пристосування повинна мати наступні розміри:

  • ширина – на 1-2 мм менші, ніж внутрішня частина лотка;
  • довжина – 10 см, ніж аналогічний розмір лотка.

Між маленькими сторонами рухомої рамки на відстані 8-10 см одна від одної закріплюються рейки. Яйця повинні розташовуватися між рейками. Принцип дії рухомого рамки полягає в тому, щоб при її повороті зразу всі яйця розгорнулися на 180?.

Як зробити інкубатор своїми руками.

Прилади для контролю вологості і температури повітря

Постійна вологість і температура повітря є невід’ємними атрибутами для нормального розвитку ембріонів птахів. Для їх підтримки застосовуються спеціальні прилади.

Для контролю над вологістю використовується психрометр. Його можна придбати в ветеринарній аптеці або зробити своїми руками. В останньому випадку беруться два однакових термометра і закріплюються на невеликій дошці.

Кінець одного термометра обмотується 2-3 шарами бинта і опускається в ємність, наповнену дистильованою водою. Другий термометр залишається сухим. Різниця в температурі між обома термометрами і є підставою для визначення вологості повітря.

Нормальний температурний режим підтримується за допомогою терморегулятора для інкубатора. Досить буде електронного приладу, який має потужність до 300 Вт. Він регулює температуру в межах 35-40?С з точністю приблизно у 0,2 ? с.

Терморегулятор поміщається в пластиковий корпус і додатково оснащується регулятором температури, датчиком і індикатором навантаження. Кріплення терморегулятора здійснюється в зовнішній частині, а датчика – у внутрішній частині інкубатора. Функціонувати він повинен безперервно протягом доби.

Пристрій інкубатора

Існує безліч схем інкубатора, починаючи від найпростіших конструкцій і закінчуючи пристроями з підвищеною складністю. У цьому огляді ми розповімо про трьох типах інкубаторів:

  • зробленого із звичайної картонної коробки;
  • підвищеної складності;
  • з електронним управлінням.

Інкубатор з картонної коробки

Створити цю конструкцію є найбільш простим і доступним рішенням при влаштуванні інкубатора в домашніх умовах. У верхній частині коробки вирізається:

  • віконце;
  • три отвори.

Отвори розташовуються на однаковій відстані і призначені для трьох патронів, в які вставляються лампи розжарювання. Потужність кожної лампи складає 25 Вт. Підвішуються вони на 15-сантиметровому відстані від яєць.

Як зробити інкубатор своїми руками.

Отвори вирізаються і в бічних стінках коробки. Досить буде чотирьох отворів, які розташовуються в нижній частині картонній конструкції.

Лицьова сторона коробки оснащується дверцятами розміром 0,4*0,4 м. Вона повинна зміцнюватися плівкою і відкриватися зверху вниз. Дверцята повинна прилягати до корпусу максимально щільно. Не повинно бути витоку тепла з інкубатора.

Лоток для яєць виготовляється з тонких дерев’яних дощечок. Висота бортика становить 6-7 див. нижній частині рамки кріпиться сітка з маленькими отворами. Лоток без проблем повинен вставлятися і в разі необхідності, висуватися з картонного інкубатора.

Причому слід передбачити наявність зазору між бічними стінками (біля отворів для вентиляції) і лотком у межах 6 див. В передній і задній частині конструкції лоток можна встановити впритул. Перевертанням яєць займаються в першу ж добу.

Монтаж лотка встановлюється на заздалегідь зроблені ніжки. Їх висота становить 10-12 див. На будь-якому борту лотка кріпиться термометр. Він не повинен доторкатися до яєчній шкаралупі. Під лотком розміщують невелику ванну, наповнену водою.

Оптимальна вологість всередині інкубатора залежить від термінів виведення пташенят. На початку інкубаційного періоду використовуються тільки ванночка з водою і маленька зволожена ганчірочка, яку поміщають усередині коробки.

Коли настає пора виведення пташенят, підвищена вологість в інкубаторі підтримується завдяки ванночці і більшою за розмірами ганчірки. Ганчірка регулярно стирається в мильній воді, що покращує процес випаровування.

Конструкція з підвищеною складністю

Існує відмінна можливість зробити своїми руками інкубатор, який відрізняється підвищеною складністю конструкції. Причому він повинен характеризуватися:

  • абсолютної герметичністю;
  • рівномірним змішуванням повітряних потоків.

Створення однакової температури і видалення відпрацьованих газів, які виділяються при розвитку ембріонів, стане можливим завдяки пристрою ефективної примусової вентиляції. Розташовувати яйця потрібно в такому порядку:

  • курячі – у вертикальному положенні гострий кінець прямує вниз;
  • гусячі – в горизонтальному положенні;
  • индюшиные і качині – у похилому або горизонтальному положенні.

Як зробити інкубатор своїми руками.

Особливості функціонування інкубатора з переворотом залежать від його режиму. При наявності автоматичного режиму:

  • кут повороту сторін становить 90?;
  • сам поворот здійснюється з проміжком часу в 1 годину.

Якщо передбачений ручний режим перевертання яєць, то його можна проводити один раз за 3 години. Кріплення вимірювальних приладів (психрометров і термометрів) здійснюється на одному рівні з лотком. Але вони не повинні стикатися з яєчною шкарлупою. Найкраще місце для їх розміщення – це двері. Рекомендується, щоб нагрівальні елементи не мали впливу на датчик, який контролює температурний режим.

На початковій стадії інкубаційного процесу (близько 12 год) показання сухого термометра не повинні бути вище 41?С. Надалі відбувається зниження температури для яєць курей і індичат до 37,5-37,7 ?С, для яєць водоплавних птахів – до 37,8 ° С. Показання вологого термометра повинні бути на рівні 28,5 ?С. Це буде відповідати вологості в розмірі 53%.

На заключному етапі температурний режим повинен становити:

  • 37?С – на сухому приладі;
  • 33,4 ?С – на вологому термометрі.

Таким способом в інкубаторі буде встановлена вологість у розмірі 80%.

Інкубатор з електронним управлінням

При виготовленні каркаса такого інкубатора краще скористатися дерев’яними брусками, які обшиваються з двох сторін фанерними листами. Простір між ними утеплюється за допомогою пінопласту.

В стелі конструкції створюється вісь, до якої відбувається кріплення лотка з яйцями. На осі розташовується штир, за допомогою якого буде здійснюватися автоматичний переворот яєць. Він виводиться через верхню панель.

Сам лоток рекомендується зробити з металевої сітки, яка має:

  • осередки розміром 5*2 см;
  • товщину дроту – 2 мм.

Внутрішня частина лотка обтягується капроновою сіткою.

Як зробити інкубатор своїми руками.

Монтаж контрольного термометра здійснюється над лотком. Причому розташовується він строго по осі. Перевертання лотка не повинно супроводжуватися зіткненням приладу з яйцями. Температурна шкала виводиться в зовнішню частину інкубатора. Для цього використовується верхня панель конструкції.

В якості нагрівальних елементів використовуються 4 електричні лампи. Потужність кожної з них повинна становити 25 Вт. Обов’язково необхідно передбачити спарене покриття ламп з допомогою листа з металу товщиною 1 мм

Оптимальна вологість в інкубаторі підтримується з допомогою ємності з водою. Зазвичай використовується тара з білої жерсті. До неї припаюються 3 мідні дуги П-подібної форми висотою до 8 див. На ці дуги навішується ганчірка, кінець якої стосується води у ванночці. Таким чином відбувається збільшення площі випаровування.

Ефективний повітрообмін здійснюється з допомогою 8-10 отворів, які зроблені у стелі і в нижній частині інкубатора. Дана система вентиляції передбачає:

  • надходження свіжого повітря з нижньої сторони;
  • обігрів потоків нагрівальними елементами;
  • зволоження повітря від мокрої ганчірки;
  • обігрів яєць, розташованих в лотку;
  • вихід назовні через отвори в стелі.

Датчик температури поміщають усередині інкубатора. Протягом перших шести днів температура повинна становити в межах 38?С з поступовим зниженням до 37,5 С, в наступні дні.

Догляд за функціонуванням інкубатора зводиться до:

  • регулювання датчика температури;
  • періодичному перевертання яєць;
  • наливанию води в ванночки;
  • прання ганчірки в мильній воді.

Для виведення електронних показань у зовнішню частину конструкції використовується реле, яке:

  • має спрацьовувати при напрузі від 5 до 15 В;
  • має контакти, які передбачають застосування ламп потужністю 100 Вт.

Відео зі створення інкубатора в домашніх умовах:
