Серед всіх видів фундаментів саме пальовий в наш час найбільше затребуваний в малоповерховому будівництві. Його активно застосовують для зведення різних об’єктів промислового та цивільного призначення (в тому числі дачних будинків, заміських котеджів, лазень, магазинів, офісів тощо). У чому його переваги ?
Зміст
- Переваги пальового фундаменту і його види
- Види паль
- Занурювальні палі
- Гвинтові палі
- Буронабивні палі
- Забивні палі
- Процес спорудження пальового фундаменту
- Розрахунок фундаменту
- Буріння свердловин і створення опалубки палі
- Армування палі
- Бетонування палі
- Створення ростверку
Переваги пальового фундаменту і його види
Пальовий фундамент являє собою конструкцію, що складається з паль, які забиваються в землю і тримають на собі всю будівлю.
Він володіє такими незаперечними перевагами, як:
- можливість використання на рухомих, нестійких або сипучих ґрунтах, а також в умовах близького залягання ґрунтових вод;
- висока швидкість проведення всіх робіт з мінімальними матеріальними витратами.
Види паль
Для облаштування такого типу фундаменту використовуються різні види паль.
Занурювальні палі
Це готові бетонні або залізобетонні стовпи, під які в грунті висвердлюють отвори відповідного розміру.
Гвинтові палі
Вони являють собою металеві стрижні, які зовні схожі на великі шурупи.
- завдяки наявності різьблення вони вкручуються в землю на певну глибину із застосуванням спеціальної техніки;
- при цьому, сам метал, з яких зроблені палі, повинен пройти спеціальну обробку проти корозії.
Буронабивні палі
Вони, на відміну від гвинтових або забивних виготовляються безпосередньо на будмайданчику.
Забивні палі
Це металеві або залізобетонні стовпи, що мають гострі кінці і які забуваються в землю спеціальними вібраційними пристроями.
Незважаючи, на перший погляд, всю складність облаштування пальового фундаменту, зробити це власними силами цілком можливо.
Процес спорудження пальового фундаменту
Розрахунок фундаменту
Для початку, перш ніж приступити безпосередньо до робіт з облаштування пальового фундаменту, необхідно провести розрахунок, а саме, визначити крок між палями, їх кількість, розташування і несучу здатність.

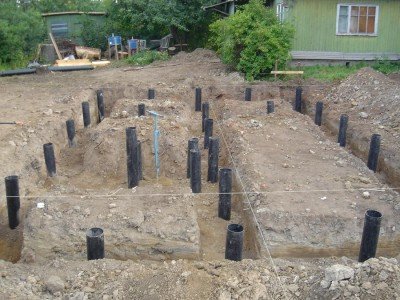

Буріння свердловин і створення опалубки палі
- Після заздалегідь проведених розрахунків, приступаємо до буріння свердловин під палі заданого діаметру і глибини. Це можна зробити за допомогою бура з особливими буровими голівками. Дуже важливий момент – це заглиблення паль. Вони обов’язково повинні пройти зону промерзання приблизно на 15-20 см, а також слабкі шари грунту і спертися на більш щільні.
- Переходимо до опалубки палі, роль якої може виконувати руберойд в декілька шарів або азбестоцементна труба, яка і опускається в свердловину. Необхідність опалубки викликана бажанням збільшити міцність палі. У більш щільних грунтах опалубку можна і не робити.
Армування палі
- Для цього необхідні 4 арматурні стрижні діаметром до 8 мм, які будуть з’єднані між собою по всій висоті поперечками через кожні 500 метрів.
- Цей каркас опускається в свердловину до самого дня, при цьому, зовні він повинен виступати над палею до самого ростверку.
Бетонування палі
- Цей процес можна здійснювати вручну або із застосуванням спеціального устаткування, головне, щоб він відбувався безперервно. Тільки таким чином можна створити цілісний моноліт.
- Бетонна суміш повинна включати важкий бетон та наповнювачі у вигляді кварцового піску і щебеню.
Створення ростверку
Незалежно від того, який тип пальового фундаменту буде обраний при будівництві будинку, всі палі, як правило, об’єднують у верхній частині балками, які прийнято називати ростверком. Він є головною опорою і несе на собі додаткове навантаження будівлі. Ростверк може бути двох видів: заглиблений і незаглиблений.
- Для заглибленого ростверку необхідно викопати невелику траншею між палями по всьому периметру будівлі і навіть під внутрішніми несучими стінами. В траншеї роблять так звану піщану подушку і утрамбовуємо все. Зверху піску підсипаємо щебінки до верху палі.
Після цього щебінь покривається руберойдом і приступаємо до спорудження опалубки. Потім виконує виготовлення арматурного каркаса ростверку, який необхідно з’єднати зі стрижнями від палі. Після чого заливаємо бетон і ретельно його ущільнюємо за допомогою вібратора.
- Якщо говорити про незаглиблений ростверк, то весь процес практично ідентичний попередньому, однак, для нього не потрібно рити траншею. Опалубка споруджується прямо на поверхні і у нього засипають піщану подушку. Потім все відбувається так само, як з ростверком заглибленим.
Відстань між грунтом і ростверком бажано прикрити вимощенням, яка необхідна для недопущення попадання туди різного сміття, снігу, скупчення вологи, а також продування вітром простору під будинком і т. п.
Отже, ростверк готовий, а значить, процес спорудження пальового фундаменту також завершено.
Більш детально про облаштування такого типу фундаменту можна дізнатися з відео
