Якщо хтось думає, що для облаштування мийної кімнати досить на стіну повісити дві труби зі змішувачем, то він глибоко помиляється. Замислюватися про облаштування в лазні окремої мийної кімнати кімнати потрібно ще в період проектування будови. В цей же час слід вибрати остаточний варіант душової і продумати питання про постачання гарячою і холодною водою. На ваш розсуд подамо кілька варіантів облаштування промивальних, сподіваємося, що ці знання полегшать остаточний вибір. Далі в статті дамо покрокову інструкцію найбільш використовуваного типу мийної кімнати та практичні поради професіоналів.
Як зробити душ у мийної кімнати кімнаті
Зміст матеріалу
- 1 Варіанти розміщення приміщення
- 2 Підлоги і відвід води
- 3 Інженерні комунікації
- 4 Способи нагріву води для душової
- 5 Матеріали для облаштування душової
- 6 Покрокова інструкція монтажу душовою
- 7 Як правильно паяти поліпропіленові труби
- 8 Як знімати розміри і відрізати поліпропіленові труби
- 9 кріпити змішувач
- 9.1 Відео – Розводка водопроводу
- 9.2 Відео – Як паяти поліпропіленові труби
- 9.3 Відео – Монтаж пластикових труб
- 9.4 Відео – Як паяти поліпропіленові труби
Варіанти розміщення приміщення
Оптимальне розташування душової – суміжна кімната з парної.

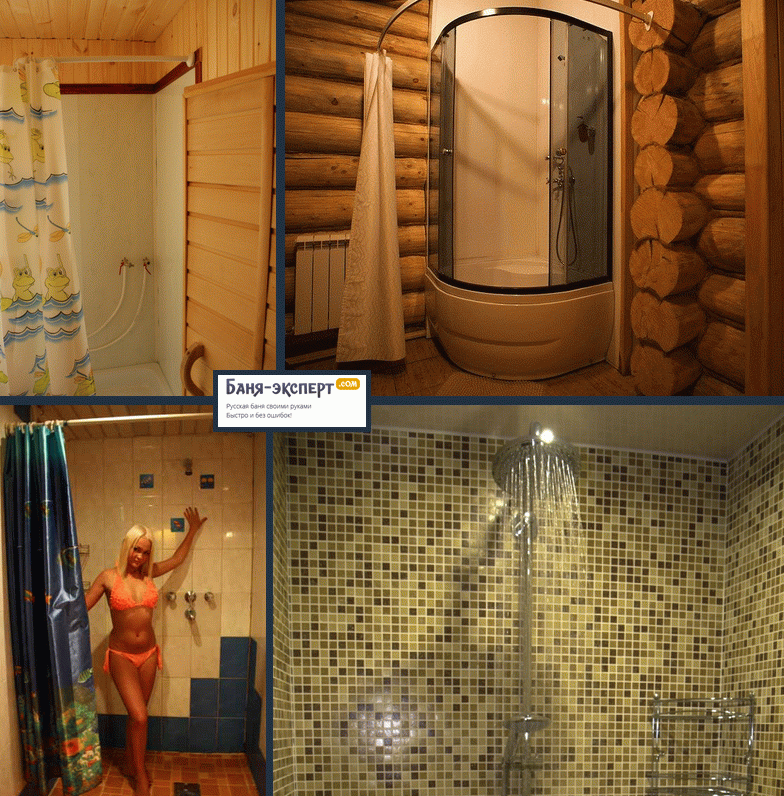

Душ у бані — фото
Приміщення не повинно бути прохідним, якщо пропонується цілорічне використання, то потрібно зробити опалення. Обігрівати можна як під час топлення лазні з допомогою вбудованого в котел теплообмінника, так і автономно.
Підключений теплообмінник
Для автономного обігріву краще використовувати звичайні безпечні електричні калорифери (швидко і дешево) або зробити водяне опалення всіх додаткових приміщень лазні.
Електричні калорифери
При бажанні можна в кутку кімнати поставити душову кабінку або просто відгороджувати місце прийняття водних процедур розсувний шторою. Конкретний варіант і розмір мийної кімнати залежить від розмірів лазні і фінансових коштів забудовників.
Варіанти облаштування помивочних в лазні
Підлоги і відвід води
Відведення води потрібно робити під час будівництва будівлі. Як правило, вода відводиться в спеціальні накопичувачі пластиковими або металевими трубами. Підлоги радимо робити суцільними дерев’яними, зливні з щілинами не рекомендуються. Система зливу і підлоги повинні робитися з урахуванням будівельних норм і правил, в іншому випадку вони можуть бути нефункциональными, а термін експлуатації значно скоротиться.
Пристрій зливу в підлозі лазні
Інженерні комунікації
Є два варіанти прокладки інженерних комунікацій: закритий під обшивкою стін і відкритий. Обидва мають свої переваги і недоліки.
Варіант прокладки коммуникацийОписаниеПреимущества і недоліки
Приховані комунікації
Мається на увазі електрична проводка та водопровід. Роботи слід виконувати перед обробкою внутрішніх приміщень. Переваги: всі інженерні мережі приховані від очей, підвищуються декоративні характеристики. Недоліки: складність виконання регламентних технічних і ремонтних робіт. У разі утворення протікання можуть значно постраждати дерев’яні конструкції будівлі.
Відкриті комунікації
Монтаж виконується після укладення оздоблення внутрішніх стін мийної кімнати кімнати. Переваги: провести заміну обладнання можна в будь-який момент без великих втрат часу і фінансових коштів. Недоліки: наявність різних трубопроводів не прикрашає приміщення.
Під час монтажу інженерних мереж потрібно виконувати кілька обов’язкових умов.

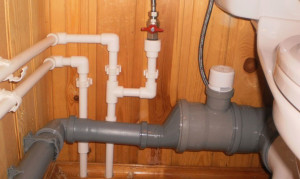

Схеми водопровідної розводки

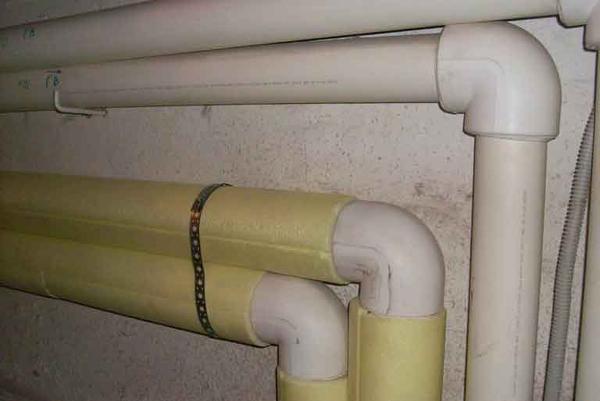

Утеплення водопровідних труб
Монтаж водопровідних труб з утепленням
Способи нагрівання води для душової
Дуже важливий і один з найбільш технічно складних питань. Багато залежить від періодичності користування лазнею або душовою і технічних характеристик інженерних мереж. Ми пропонуємо три варіанти вирішення проблеми.
Котел для лазні — фото
Водонагрівач в бані
Комбінований нагрівання води в душовій найбільш оптимальний
На цьому теоретичну і підготовчу частину можна вважати закінченою, можна переходити до інструкції по монтажу.
Матеріали для облаштування душової
Про змішувачах говорити не варто, незважаючи на безліч моделей великої різниці між ними немає, а ось про трубах бажано згадати.
Вид трубДостоинства і недоліки
Металеві
Плюси – довговічність і високі показники стійкості до механічних пошкоджень. Недоліки – велика ціна, важко монтувати, необхідно мати спеціальне зварювальне і слюсарне обладнання, велику питому вагу (не на всіх обшивці стін мийної кімнати можливий монтаж).
Поліетиленові
Найдешевші, монтаж водопроводу можна повністю закінчити за кілька годин. Недоліки – температура нагрівання не може перевищувати +60°С, зовнішній вигляд дуже далекий від сучасних вимог.
Поліпропіленові
Те, що потрібно за всіма показниками. За вартістю займають проміжне положення, зовнішній вигляд і надійність повністю задовольняють більшість споживачів. Саме цей варіант рекомендуємо вибрати.
Практичний рада. Армовані фольгою труби витримують значну температуру нагрівання, повністю виключається деформація або прорив трубопроводу. Однак поліпропіленові труби та без армування фольгою не втрачають своїх первісних характеристик міцності при нагріванні вище +100°С. Жоден професіонал ще не бачив деформованих трубопроводів в мийної кімнати. А ціна посилених труб перевищує вартість звичайних приблизно на третину.
Водопровідні труби металопластикові
Маркування труб
Покрокова інструкція монтажу душовою
Серед усіх варіантів облаштування мийної кімнати кімнати выбреем найбільш часто використовуваний. На нашу думку, він дійсно може задовольнити більшість власників лазень.
Вихідні дані. Водопровід буде монтуватися по обшивці, використовуються поліпропіленові труби.
Поліпропіленові труби і фітинги

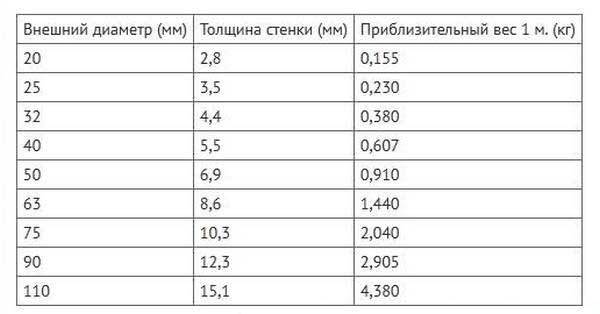

Розміри поліпропіленових труб
Підведення труб в помивочну вже зроблено, запірні вентилі на гарячу і холодну воду встановлені.
Стандартний запірний вентиль для водопровідної системи
Труби можуть кріпитися під стелею або біля підлоги. Нікою різниці немає, кожен спосіб має рівноцінні позитивні і негативні сторони.
Крок 1. На папері намалюйте схему водопроводу із зазначенням місця розташування змішувача. Не поспішайте, спробуйте кілька варіантів. Продумайте висоту кріплення змішувача з урахуванням способу подачі гарячої води. Якщо вона подається під тиском – змішувач можна розташовувати високо, коли вода йде самопливом з накопичувального бака, то потрібно враховувати його місцезнаходження.
Схема гарячого і холодного водопостачання
Схема підведення гарячої води з водонагрівача
Крок 2. Перенесіть свою схему на стіну. Акуратно олівцем намалюйте лінії прокладки труб, визначитеся з відстанню між ними. Підрахуйте кількість фітингів, добірних елементів кріплення і запірної арматури. Якщо лазня взимку не використовується, то потрібно зробити сливи води.
Крок 3. Заміряйте довжину труб. Ще раз все прорахуйте і відправляєтеся в магазин за матеріалами. Для з’єднання вам знадобиться спеціальний паяльник, коштує відносно недорого, а в господарстві завжди стане у пригоді. У комплекті з паяльником йдуть ножиці для різання труб.
Паяльник для поліпропіленових труб
На фото — ножиці для різання поліпропіленових труб
Все підготовлено – можна починати монтаж. Починаються роботи з установки на стіні пластикових опор. В залежності від відстані між трубами можна використовувати одинарні або подвійні, опори фіксуються саморізами. Відстань між ними в межах 30?35 см, не варто його збільшувати згодом пластикові труби провиснут.
Фіксатори для труб
Практичний рада. Купіть декілька звичайних муфт, з їх допомогою можна виправити помилки, допущені під час зняття розмірів.
Муфта перехідна ПП
Муфти сполучні ПП
Важливо. Всі металеві різьбові з’єднання фітингів виготовлені з нержавіючих сплавів з низькими показниками фізичної міцності. Під час закручування не слід прикладати великі зусилля, різьбова частина може легко відламати.
З низькою міцністю пов’язана ще одна проблема. Якщо у вас змішувач досить важкий, то в місцях з’єднання з часом обов’язково з’являться тріщини з-за фізичної втоми металу, що виникають в результаті тривалої дії незначних зусиль. Порада – вибирайте більш легкі моделі змішувачів.
Змішувачі для душу
Ці протікання, до речі, дуже непомітні на око. Вода не б’є струменем, а тільки капає, складається враження, що погано зроблена герметизація різьбового з’єднання. Недосвідчені майстри починають швидко знімати змішувач і обламують кінець різьбового з’єднання, він залишається в фітингу або крані (в залежності від моделі змішувача). Викрутити шматок отломавшейся різьблення досить складно, потрібно мати або зробити самостійно спеціальні пристосування.
Що робити, якщо обламався ексцентрик
Змішувач буде кріпитися до комбінованої муфті з зовнішньою різьбою, фітінг до стіни фіксується саморізами.
Як правильно паяти поліпропіленові труби
Все здається простим, якщо є досвід, а перший раз робити пайку страшнувато.
Необхідно перед зварюванням нанести розмітку на труби (див. інформацію нижче)
Крок 1. Прикрутіть до передньої частини паяльника муфти для нагрівання внутрішніх або зовнішніх поверхонь труб і фітингів. Для душа рекомендуємо використовувати труби ??”. Труба нагрівається зовнішнім поверхням, з’єднувальні елементи (муфти, трикутники, косинці і т. д.) за внутрішнім.
Готуємо паяльник до роботи
Крок 2. Увімкніть паяльник в мережу напругою 220 В. На корпусі пристрою є регулятор температури нагріву і дві індикаторні лампочки. Зелена свідчить про готовність паяльника до роботи, червона показує, що температура нагріву недостатня.
Включаємо паяльник і чекаємо, поки спалахне зелена лампочка
Крок 3. Встановіть регулятором температуру +250°С. Конкретні значення великої ролі не грають, ступінь прогріву труби регулюється часом витримки.
Крок 4. Візьміть два з’єднуються елемента і вставити їх кожен на своє місце у паяльнике. Нагрівайте приблизно 5?9 секунд. Торці повинні входити в нагрівачі до упору.
Вставляємо нагріваються елементи
Муфти нагріваємо по внутрішній поверхні
Практичний рада. В інструкції до паяльнику є таблиця із зазначенням часу нагрівання труби в залежності від її діаметра. Не звертайте на неї уваги, стежте тільки за ступенем розм’якшення пластику. Адже ви не прогріваєте всю трубу по товщині, а тільки верхній шар товщиною 1 мм. Який радіус труби – не має значення, а значить і час нагріву майже не змінюється.
Цим же пояснюється і те, що не варто користуватися таблицею температур нагрівання паяльника. Ми радимо завжди встановлювати її на максимум – значно швидше прогріватися труба.
Таблиця нагрівання труб
Крок 5. Поверхня прогрітій пластикової труби повинна нагадувати густу сметану. По досягненні такого розм’якшення знімайте елементи одночасно з двох сторін паяльника.
Важливо. Обов’язково з двох сторін одночасно, в іншому разі виникають великі проблеми – паяльник не має бічного упору.
Крок 6. Як можна швидше з’єднуйте дві нагріті площині між собою, тримайте їх максимально рівно. В затиснутому стані потрібно утримувати 10?15 сек, точний час залежить від температури нагрівання пластику. Як бачите, майже всі параметри і режими зварювання труби визначаються не інструкцією, а досвідом майстра. Досвід з’явиться вже на другому-третьому склеюванні, наберіться навичок на непотрібних відрізках.
З’єднання ПП труб в розрізі
З’єднуємо нагріті елементи
Як знімати розміри і відрізати поліпропіленові труби
Крок 1. Після того як ви зробили розмітку положення труб на стіні і закріпили пластикові фіксатори, можна починати монтувати труби.
Закріплені на стіні кліпси
Розміри знімайте з максимальною точністю. Майте на увазі, що з’єднання нерозбірні і нерегульовані.

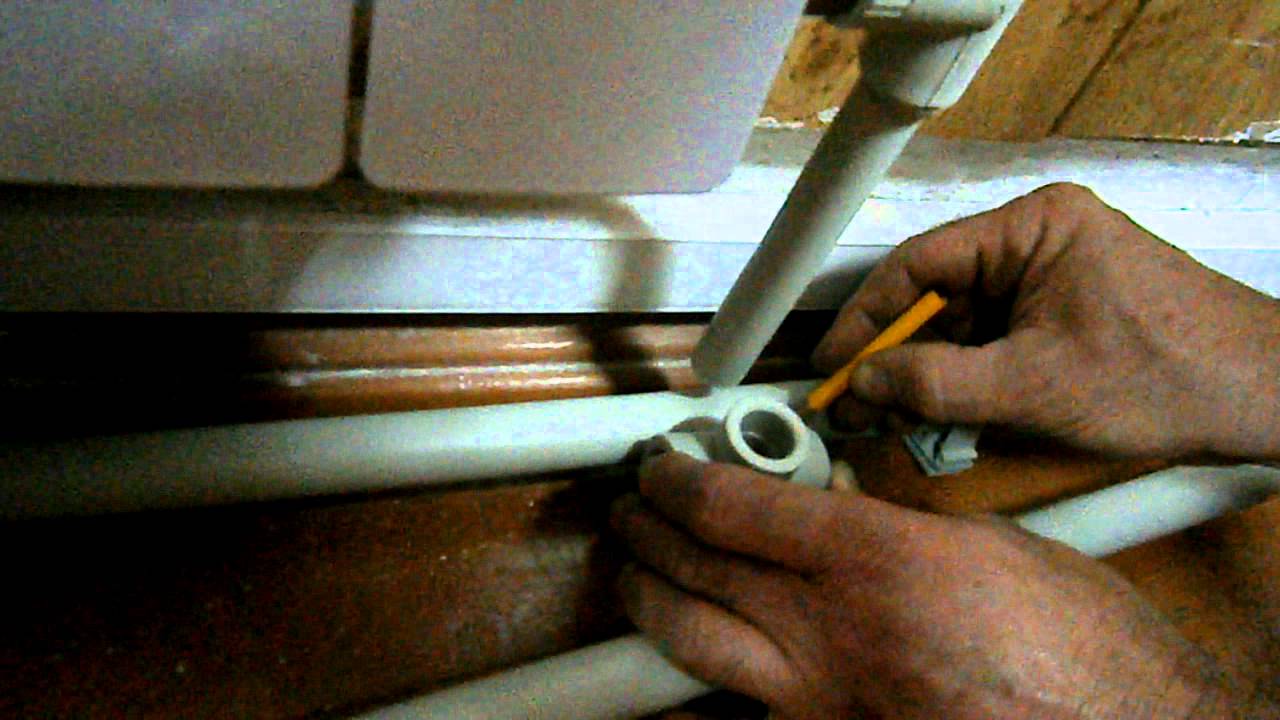

Розмічаємо зварювані елементи
Як правильно розмічати і паяти труби своїми руками
Крок 2. Починайте складання труб з місця входу. Прикрутіть до кранів муфти з внутрішнім різьбленням. Для герметизації різьбових з’єднань використовуйте стрічку ФУМ, вона відмінно тримає з’єднання і не вимагає великих зусиль для повної герметизації.
Крок 3. Прокладіть спочатку одну трубу до місця з’єднання із змішувачем, а потім починайте роботи з другої. Для виконання з’єднань впритул зі стіною підніміть прогрітий паяльник з підставки, один нагріваючий елемент вставити в отвір муфти біля стіни, а в другій запхніть відрізок труби потрібної довжини. Тримайте пристрій рівне, вісь нагрівальних елементів повинна збігатися з віссю труби.
Прокладаємо труби
Технологія зварювання
Крок 4. Через 5?8 секунд одночасно виймайте нагрівальні елементи з муфти і труби, встановіть його на підставку і швидко засуньте прогрітий кінець труби в муфту.
Труби для водопостачання
Дуже важливо. Під час охолодження зміщувати між собою трубу і муфту категорично забороняється. Якщо у вас вийшло з’єднання несоосное, залишайте його таким.
При подальшій установці пластикову трубу можна трохи зігнути і таким чином виправити помилку. Якщо ж ви почнете повертати з’єднання під час охолодження, то обов’язково порушиться герметичність. Дізнатися про це можна буде тільки після наповнення водогону водою. А виправляти дуже складно, доведеться старі з’єднання повністю вирізати і монтувати нові. Для таких цілей ми вже радили вище мати в запасі кілька додаткових муфт.
Важливо. Довжина місця пайки труби і фітинга в кожному елементі становить 15 мм, це потрібно завжди враховувати під час зняття розмірів. Якщо, наприклад, відстань від труби до куточка 20 сантиметрів, то потрібно відрізати трубу довжиною 23см (по 1,5 см з кожного боку на зварювання).
Відрізати туби можна спеціальними ножицями, які є в комплекті з паяльником, ножівкою або болгаркою. Робіть зріз максимально перпендикулярним до осі труби. Якщо є задирки, приберіть їх будь-яким наявним під руками інструментом.
Розрізання труби

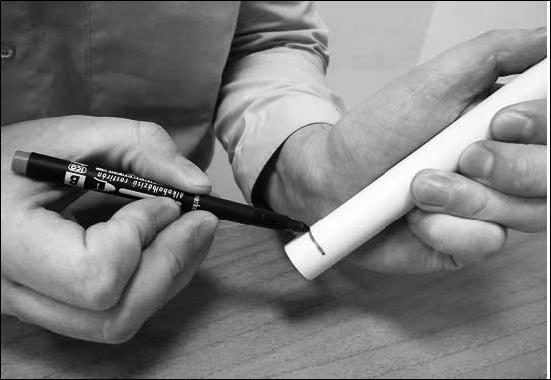

Практичний рада. Настійно рекомендуємо ставити олівцем або маркером мітки на трубі на відстані 15 мм від торця, допускається зазначати по 14 мм, але забороняється по 16 мм.
Це дасть можливість уникнути двох проблем:
- якщо ви будете прогрівати торці на більшій відстані, то розплавлений поліпропілен під час з’єднання значно зменшить умовний прохід труби;
- всі з’єднання будуть мати однакову довжину, мінімізуються ризики виникнення проблем під час з’єднання таких елементів.
Якщо ви працюєте з армованими алюмінієвою фольгою трубами, то потрібно уважно стежити, щоб під час з’єднання вона залишалася неушкодженою по всій довжині прогрітого ділянки.
Продовжуйте зварювання водопроводу до місця фіксації змішувача. Закінчили робити холодну трубу, приступайте до гарячої. Можуть виникнути проблеми під час проходження поворотів. Якщо ви не будете дотримуватися розміри, то відстань між трубами після проходження повороту не будуть однаковими. Це вважається шлюбом, тим більше, коли для фіксації труб на стіні ви використовували спарені опори. Як не допустити таку ситуацію? Останні відрізки перед поворотом повинні мати різницю по довжині, рівній відстані між спареними опорами. Завжди пам’ятайте це правило.
Як кріпити змішувач
Стрічки та розвідний ключ для монтажу
Одна з найважчих операцій, потрібно дотримуватися кількох параметрів: горизонтальність положення куточків з зовнішньою різьбою і відстань між ними. До настінних племенам фіксується змішувач, а він повинен знаходитися в строго горизонтальному положенні. Як виконувати роботи з першого разу? Точний контроль положення починайте після проходження останнього повороту обома трубами.
Монтаж крана з застосуванням ексцентрикових перехідних втулок
Крок 1. Дізнайтеся відстань між торцями колін і точним місцем монтажу змішувача. Не забувайте додавати по 15 мм з кожного боку на довжину зварювання.
Важливо. Відстань між двома вертикальними відрізками труб повинно дорівнювати відстані між перехідниками змішувача, встановлених в крайньому верхньому положенні. Перехідники мають зміщені центри, що дозволяє на декілька міліметрів регулювати їх точне положення. Встановивши їх в середньому положенні, ви отримуєте можливість виконувати регулювання як по вертикалі, так і по горизонталі. Така властивість дозволяє після зварювання труб без проблем виправляти невеликі промахи.
Крок 2. Сваривайте верхні кінці труб, потім до них приєднайте кінцеві косинці з внутрішнім різьбленням.
Крок 3. Тимчасово прикрутіть до фітингів змішувач, притуліть його щільно стіни і зробіть мітки положення кріпильних отворів.
Крок 4. Демонтуйте змішувач і по черзі саморізами міцно зафіксуєте кожен з двох кінцевих косинців з різьбленням.
Крок 5. Використовуючи герметизуючу стрічку, прикрутіть змішувач.
Новий ексцентрик
Закручуємо ексцентрики
Закручуючи обидва ексцентрика, стежте, щоб у підсумку вони виявилися на одному рівні
Декоративні Заглушки
Установка змішувача
Якщо вам складно робити такі роботи або ви плануєте до змішувача підключати інше сантехнічне обладнання, то можете користуватися для його кріплення на стіну настановної планкою. Вона має стандартні відстані між різьбовими з’єднаннями. Торцеві виходи настановної планки можна тимчасово заглушити спеціальними заглушками або відразу приєднувати продовження трубопроводів.

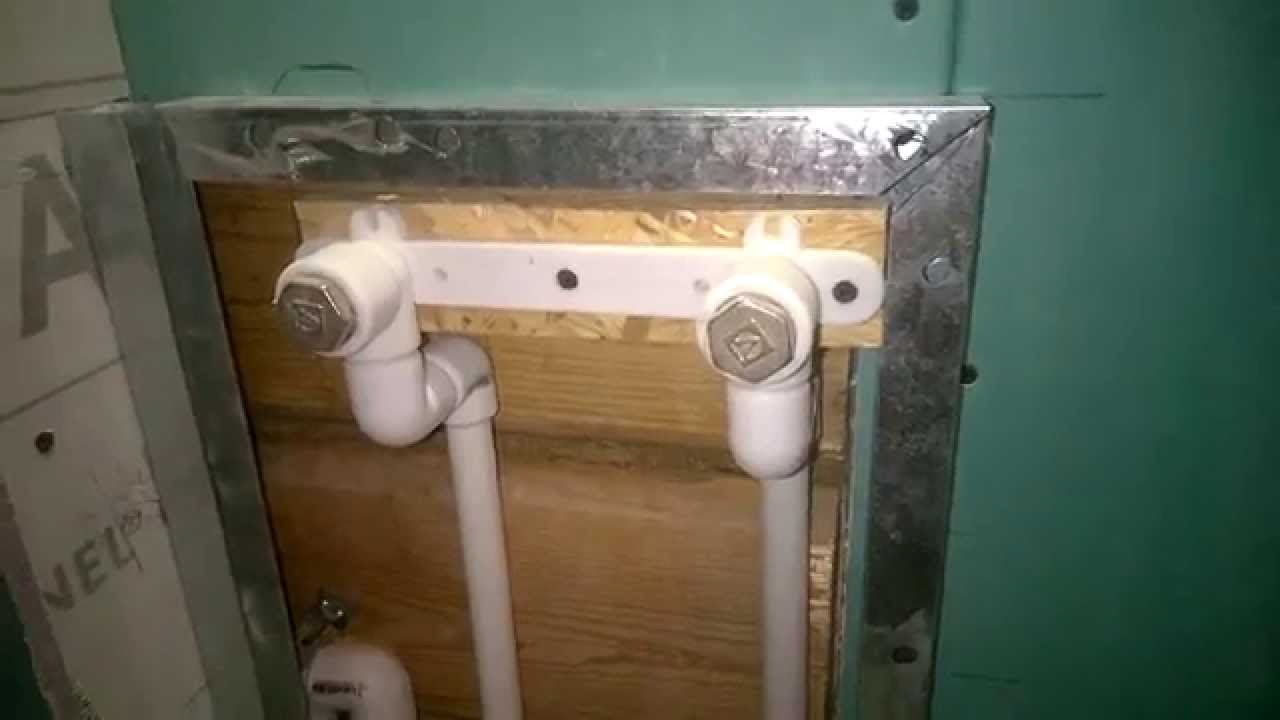

Встановлення монтажної планки для змішувача
Не поспішайте паяти всі з’єднання по черзі. Часто бувають випадки, коли одну спайку треба попустити, виконати наступну, а потім повернутися до пропущеної. Справа в тому, що доводиться приставляти паяльники до стіни, а це не завжди зручно, встановлені раніше труби і з’єднання можуть заважати. У таких випадках потрібно спочатку зварювати в найбільш незручних місцях, а потім займатися роботами в легкодоступних.
Установка змішувача у мийній
Монтажна планка кінцева
Монтажна планка проміжна
Якщо у вас виникли проблеми подібного роду і ви не знаєте, як їх вирішувати – не турбуйтеся і не втрачайте час на придумування різних варіантів. Краще розріжте ділянку труби, припаяйте два кінця окремо, а потім за допомогою муфти з’єднайте відрізані частини. Не сперечаємося, додаткова муфта не служить прикрасою, але краще піти таким шляхом, ніж переробляти заново монтажні роботи.

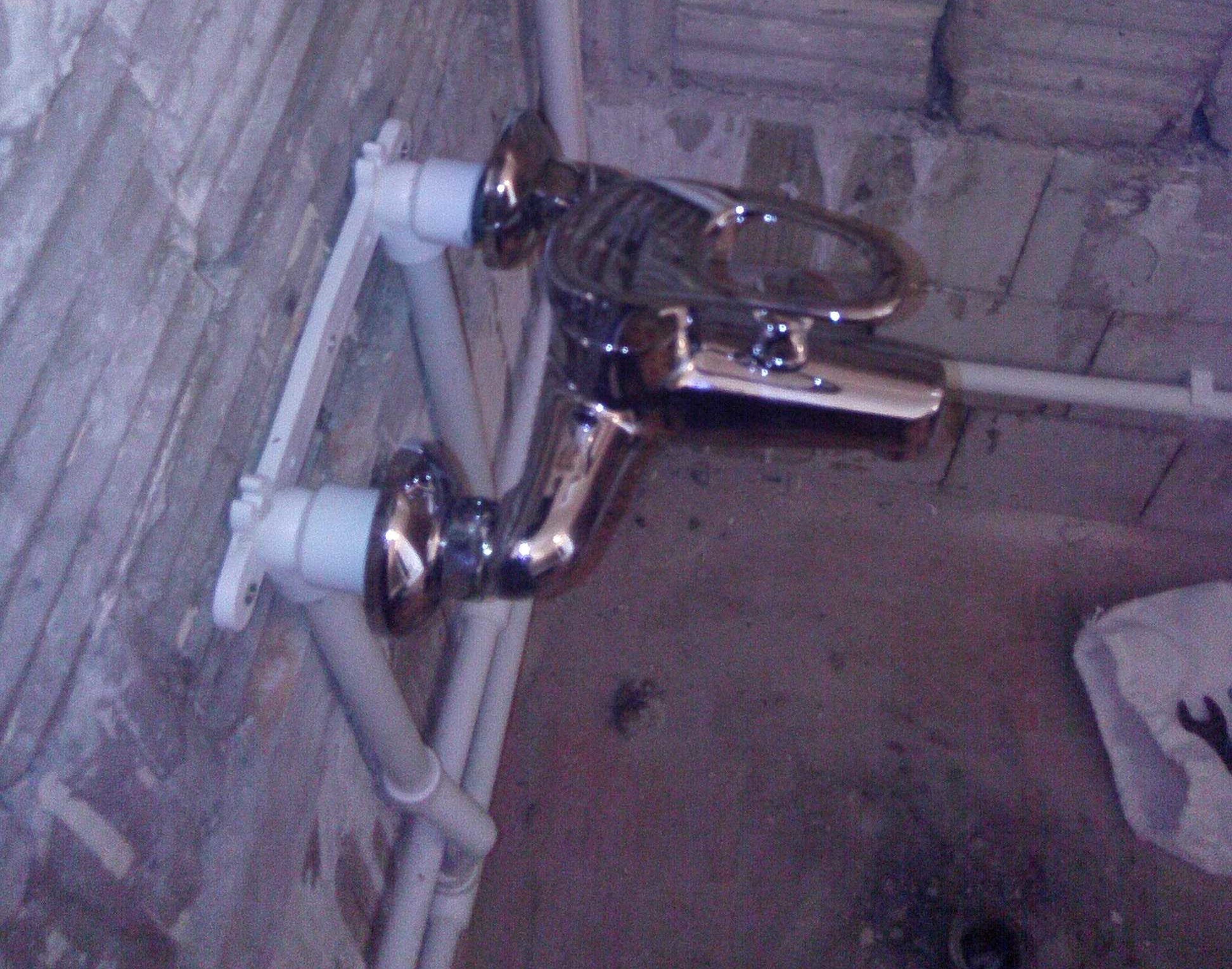

Встановлений змішувач
