Як використовувати труби ПВХ для електропроводки.

При проектуванні і прокладання системи електромережі існує багато складнощів. Враховуючи небезпеку, яку несе неправильно оформлена розводка лінії, до виконання всіх робіт в цьому напрямку поставтеся дуже уважно і чітко дотримуйтесь стандартам і рекомендаціям. При будівництві власного будинку процес вважається завершеним тільки після належної ізоляції всіх елементів системи.

Зміст

Навіщо ізолювати електричні дроти трубами?
У чому переваги використання труб ПВХ?
Які пластикові труби застосовуються для ізоляції?
- Який розмір труб вибрати?
- Які особливості структури пвх труби для електропроводки?
- Як вибрати труби відповідного ваги?
Як підготувати труби ПВХ до встановлення?
Рекомендації до монтажу труб ПВХ на електропроводку
Висновок

Зміст

Навіщо ізолювати електричні дроти трубами?

При будь-якому напрямку будівництва особливо важливо створити надійний захист проводці, щоб не допустити виникнення аварійних ситуацій або перебоїв в роботі оформленої системи.

Використання пластикових труб дозволяє попередити наступні фактори руйнування:

промерзання проводки;
надмірне заливання водою;
механічний вплив природного середовища.

У чому переваги використання труб ПВХ?

До недавнього часу в більшій мірі використовувалися сталеві вироби, але вони не завжди забезпечували належний рівень захисту. Тому, з появою на ринку пластику, перевагу отримав саме він, по причині численних переваг.

Виділимо основні переваги використання пвх труби для електропроводки:

відмінна міцність;
стійкість до будь-якого типу агресивного впливу;
тривалий період експлуатації без необхідності регулярної перевірки збереження цілісності матеріалу;
легка вага;
відповідна вимогам жорсткість;
пластичність;
незначне лінійне розширення, навіть при різкій зміні температурного режиму;
відсутність взаємодії з вологою, завдяки чому прояв корозії повністю виключається;
можливість здійснити заміну неякісної проводки усередині будівлі без руйнування стін або інших частин конструкції.
Важливо! Не можна випускати з уваги і той факт, що купити пвх труби для електропроводки можна досить швидко. Нинішній ринок надає безліч варіантів виробів цього типу. Головна задача при купівлі — заздалегідь визначитися з потрібним типом деталей. Ще одне незаперечне достоїнство полягає в тому, що ціна труби пвх для електропроводки дуже доступна.

Які пластикові труби застосовуються для ізоляції?

Щоб більш ясно уявити собі, які саме пластикові труби використовувати для ізоляції проводів, врахуйте наступні критерії класифікації:

розмір;
структура використаного полотна;
легкість.
Важливо! Зверніть увагу не тільки на відповідні технічні характеристики, але і наявність сертифікатів, що підтверджують відповідність виробів заданим параметрам і нормативам ДСТУ. Показники труб пвх для електропроводки повинні відповідати наступним показникам:
- Мінімальний опір ізоляції — 100 мОм (500В, протягом 1 хв.).
- Відносне подовження при розриві деталі більше 30%.
- Ударна міцність в межах 20 Н/м.
- Діелектрична міцність 2000В або 50 Гц в період до 15 хв.
- Негорючість труб до 650 градусів.

Який розмір труб вибрати?

Щоб вибрати відповідний діаметр труб, врахуйте особливості будови конструкції в місці прокладки. На сьогоднішній день такі вироби представлені в діапазоні від 1,6 до 5 див.

Дотримуйтеся наступних рекомендацій при виборі підходящої труби ПВХ:

При облаштуванні системи відкритого типу всередині приміщення використовуйте вироби меншого діаметру, щоб не порушити оформлений привабливий вигляд приміщення.

Для монтажу під землею відмінний варіант — труби пвх, розміри яких відповідають 2-4 див. Такий підхід забезпечить зручність монтажу, але при цьому не стане причиною поломки при постійної навантаженні тиску грунту.

При оформленні прихованих у частинах конструкції будинку систем, орієнтуйтеся виключно на товщину кабелю, що прокладається і розміри вузлів. Особливо уважно поставтеся при паралельному з’єднанні на конкретних ділянках декількох кабелів.

Як використовувати труби ПВХ для електропроводки.

Для сигналізаційного обладнання або освітлювальних приладів використовуйте труби пвх, діаметр яких дорівнює 1,6 див.

Для розеток і вимикачів підберіть 2-сантиметрові вироби.

Для об’єднання лінії з розподільними коробками і щитками більше підійдуть труби пвх 2,5 див.

При необхідності прокладання лінії між поверхами власного будинку сполук віддайте перевагу деталям 4-5 см в окружності.

Прийміть до уваги при проектуванні, що стандартна довжина однієї труби пвх, найбільш часта у вживанні з-за максимальної зручності і транспортування, і безпосередньо монтажу, — 3 метра, але присутні на ринку вироби з параметрами від 2 до 6м.

Важливо! Заздалегідь правильно розрахуйте потрібну довжину трубопроводу. Врахуйте, що фрагмент під конкретні параметри виконати просто будь-яким доступним ріжучим інструментом, так як пластик легко піддається обробці.

Які особливості структури пвх труби для електропроводки?

При виборі зверніть увагу на наступні види:

Гладка. Дуже зручна для оформлення зовнішніх ліній системи і для прокладки в товщі різних частин конструкції всередині приміщень або під землею. Саме гладка труба пвх для електропроводки стане відмінним рішенням для облаштування довгою магістральної системи.
Гофрована. Віддайте перевагу цьому виду виробів, якщо передбачувані роботи відрізняються складністю, наприклад, різкі кути поворотів або важкодоступні місця. Особлива пластичність при збереженні міцності забезпечить належний рівень захисту всередині будинку.
Важливо! В залежності від компонентного складу, використаного в процесі формування труб, різниться і застосування. Зверніть увагу, що деякі вироби підходять виключно для поєднання з негорючими поверхнями, інші допустимо використовувати і з слабогорючими матеріалами.

Як вибрати труби відповідного ваги?

Щоб не допустити надмірне навантаження на частини конструкції та оформити надійне кріплення труб, зверніть увагу на вказаний виробником вага труб. За цим показником поділяють рекомендовані способи застосування:

Легку трубу, гофровану пвх для електропроводки використовуйте для облаштування прихованої лінії. Прокладка в цьому випадку здійснюється за негорючим поверхонь. Серед особливостей отриманого результату відзначимо наступні характеристики:

захист від руйнувань під впливом механічним способом;
запобігає ураженню електричним струмом при порушенні ізоляції кабелів.

Важким віддайте перевагу виробам при необхідності оформлення прихованої проводки по поверхнях, як з негорючих, так і слабогорючих матеріалів. Відмінним рішенням стануть труби пластикові для електропроводки, посиленого типу — для монтажу в товщі бетонної або цементної стяжки.

Важливо! Врахуйте, що міцність таких деталей набагато вище, ніж у легковагих труб, що повністю відповідає вимогам прокладання електричної мережі в складних умовах експлуатації.

Як підготувати труби ПВХ до встановлення?

Щоб виключити будь-яке пошкодження виробів при транспортуванні або зберіганні після придбання, дотримуйтеся наступних рекомендацій щодо:

Бережіть труби від ушкоджень під час виконання вантажно-розвантажувальних робіт.

Не кидайте і не рухайте волоком.

Транспортуйте труби тільки в горизонтальному положенні.

Акуратно переносите з машини в місце зберігання.

Укладайте при складуванні тільки на рівну горизонтальну площадку.

Виберіть місце, далеке від постійного впливу сонячних променів.

Робіть покупку не більше ніж за 3 місяці до планованого виконання всіх монтажних робіт.

Рекомендації до монтажу труб ПВХ на електропроводку

Весь процес ізоляції електричних кабелів трубами ПВХ відрізняється простотою. Щоб все робота цього етапу будівництва не забрали багато часу, уважно ознайомтеся з послідовністю дій і неухильно дотримуйтесь їх.

Хід роботи:

Виконуйте всі монтажні роботи при температурі не нижче -5С при облаштуванні зовнішньої частини системи електричних комунікацій.

Перевірте напругу в мережі.

Переконайтеся, що воно не перевищує 1500В.

Підготуйте всі деталі комплектації, залежно від місця прокладання лінії:

при необхідності захисної дії тільки від факторів механічного впливу, достатньо сформувати негерметичний трубопровід ПВХ;

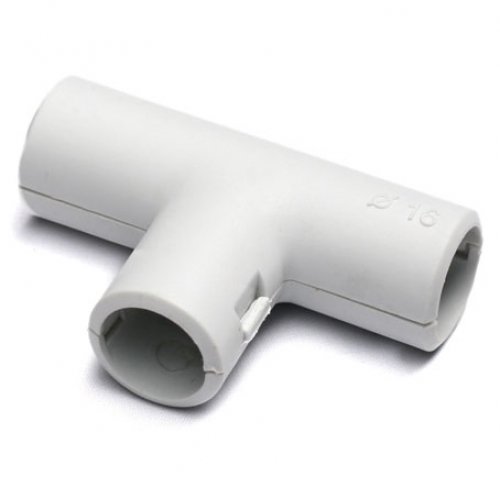

якщо умови експлуатації відрізняються великою різноманітністю руйнівних явищ, подбайте про наявність додаткових сполучних деталей. Відмінний варіант для вирішення цієї задачі — компресійні фітинги.

Зробіть розмітку установки труб з електропроводкою всередині.

Важливо! Окремо враховуйте місця кутів або перехрещення з іншими інженерними системами. При паралельному розташуванні систем теплозабезпечення, відступ зробіть не менше 50 см, щоб виключити перегрів електричних кабелів і прояв збоїв в подачі энергиит.

Розрахуйте кількість необхідних кріпильних елементів (орієнтовний проміжок становить 10-15 см).

Зробіть розмітку місць установки щитових коробок.

Важливо! Ні в якому разі не оформляйте вузли з’єднання проводів всередині труби.

Виконайте нарізку виробів у відповідності з особливостями приміщення.

Важливо! При нарізці гофрованих виробів утримуйте сталевий дріт, яка утримує форму гофри і перешкоджає її розтягування. Закріпіть її ізолентою до країв труби.

Ретельно розрівняйте дроти.

Перевірте чистоту всередині труб.

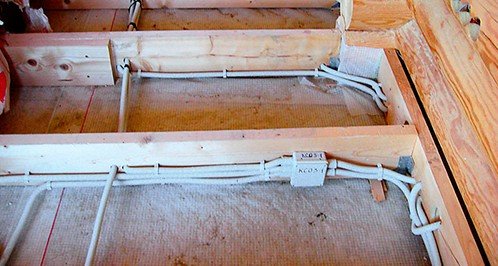

Протягніть кабель через всі елементи захисного ПВХ трубопроводу.

Послідовно встановлюйте всі підготовлені частини системи з невеликим ухилом, щоб запобігти накопиченню на поверхні конденсату.

Закріпіть труби через рівні проміжки кліпсами з алюмінію або пластику.

Перегляньте відео з наочним прикладом прокладки і з’єднання всіх частин захисного трубопроводу ПВХ, щоб виключити виникнення будь-яких труднощів у процесі виконання роботи.

Встановіть щитові та розподільчі коробки.

Виконайте з’єднання всіх кабелів системи у вузли.

Перегляньте відео, в якому послідовно показаний процес оформлення вузлів з’єднання.

Перевірити опір ізоляції між проводами.

Висновок

Вся процедура ізоляції настільки ж проста, наскільки й необхідна. При грамотному плануванні розведення лінії електромережі та її захисту, а також дотриманні всіх правил монтажу ризик виникнення аварійних ситуацій буде мінімальним. Весь процес експлуатації в цьому випадку буде тривалим і дуже зручним, що неодмінно сприятиме комфортному проживанню.
