Комфортне і затишне житло стало вже невід’ємною частиною життя сучасної людини. Просто неможливо уявити собі сьогодні життя без таких елементарних благ цивілізації, як водопостачання, освітлення, затишна обстановка, комфортна температура навколишнього середовища в приміщенні в будь-яку пору року. І найбільш важливим багато хто вважає саме останнє благо, яке є найважливішим серед інших. Бо якщо без води і світла хоч якось ще можна обійтися, то в холоді навряд чи можна довго перебувати.
Зміст статті:
Сучасне житло може обладнуватися повним комплексом всілякого кліматичного обладнання:
- опалювальна система;
- кондиціонер;
- тепла підлога.
Наприклад, укладання кабельного (електричного) теплої підлоги, не така вже складна процедура, як здається з першого погляду. Виконати монтаж теплої підлоги електричного, при бажанні зможе будь-який домашній майстер. Навіть укладання теплої підлоги під керамічну плитку не складе великої праці. Головне тут-правильно підібрати потужність системи, розподілити рівномірно по всій площі основи кабель і максимально точно дотримуватися всі вимоги і норми, на кожному етапі робіт. Якщо все це буде враховано, то можна отримати теплий електрична підлога, працює довго і що особливо важливо ефективно.

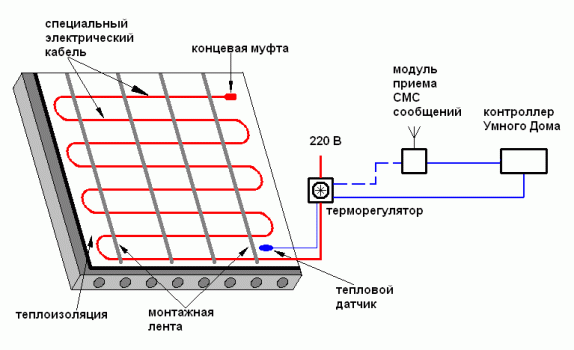

Пристрій теплої підлоги електричного
Такий варіант теплої підлоги, де використовується електрокабель, на відміну від системи водяного обігріву, абсолютно доступний і господарям приватних заміських будинків, і власникам міських квартир. При монтажі електричного підігріву підлоги, зовсім не потрібно проводити якийсь монтаж труб і підключати їх до системи центрального теплопостачання. В даному випадку, полягає вся робота в прокладці електричного тонкого кабелю, і його підключення до електромережі.
В управлінні така система теплої підлоги значно простіше, так як сьогодні є велика різноманітність всіляких електронних пристроїв, що дозволяють забезпечувати підтримання температури на певному рівні протягом усього потрібного часу. Застосовувати такі системи теплих підлог можна в самих різних приміщеннях, включаючи і будинку за містом. Таким чином, встановивши такого роду систему, можна постійно підтримувати потрібний температурний режим в заміському будинку невеликої площі або зробити налаштування таймера включення в певний час.
Пристрій теплої підлоги електричного у багато схоже з системою підігріву, де теплоносієм є вода. Методика укладання також майже не відрізняються від установки теплої водяної підлоги, різниця полягає тільки в тому, що в даному випадку елементом нагріву служить кабель.

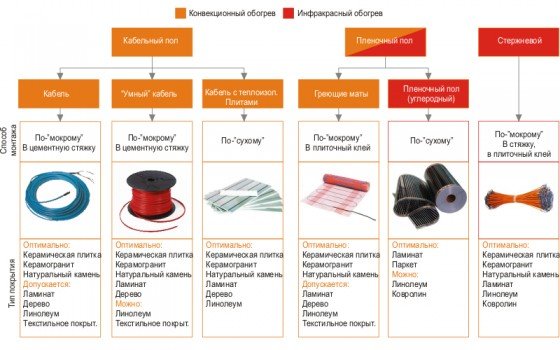

Види теплої підлоги електричного
Сьогодні виробники теплих електричних підлог пропонують різні варіанти даного обладнання:

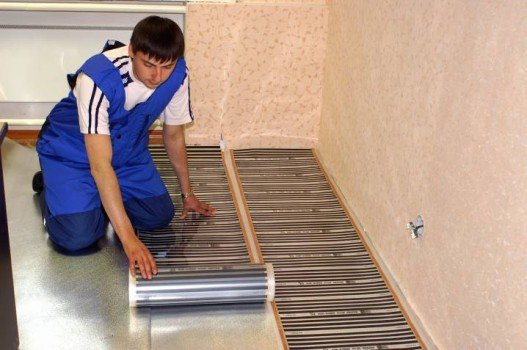

В останньому варіанті тепло виробляється за рахунок перетворення електричної енергії, але має зовсім іншу технологію віддачі тепла. А от перші два варіанти практично не мають між собою якихось значних відмінностей. Так як в кожній із систем застосовується нагрівальний кабель.

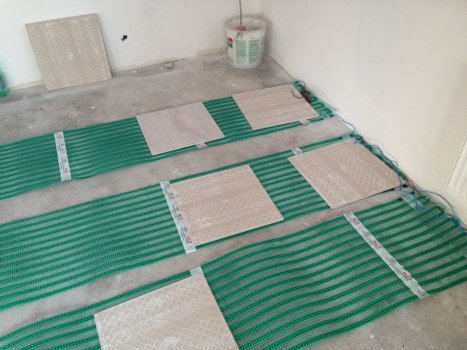

Фахівці рекомендують купувати електричний тепла підлога у вигляді готових матів – це дозволить заощадити значну кількість часу, що витрачається на монтаж. Такі мати є витягнутими простими прямокутниками, і за рахунок наявних розрізів по сітці вони без особливої складності можуть підганятися під різні особливості конструкції приміщення.
Електричний тепла підлога у вигляді кабелю монтується практично за аналогічною технологією, що і водяний тепла підлога, лише з дотриманням між кабелями певного кроку. Відмінністю від готових матів є те, що до кабелю необхідно купувати монтажну стрічку або монтажні пластини, щоб зробити кріплення теплоізоляції.
Розрахунок потужності
Одним з найважливіших показників, який характеризує теплий електрична підлога – є потужність. Після того, як основний матеріал обраний, необхідно розрахувати необхідну потужність. Використовується для її визначення такий показник, як корисна потужність. У тому випадку, коли планується підлога під систему основного обігріву, то показник корисної площі від загальної становить близько 70 – 80 %. А у випадку, коли планується під систему додаткового обігріву, то корисна площа буде близько 50 — 65 %.
Усереднене показник потужності підлоги нагрівається прийнято вважати:
- для варіанту основного опалення – 180 Вт на кожен метр квадратний;
- для додаткового опалення – 140 Вт на метр квадратний.
Для того щоб розрахувати потужність електричного теплого статі, вказане значення множиться на показник площі корисної певного приміщення. Для того щоб більш точно розрахувати даний показник можна скористатися спеціальним калькулятором, який не складе труднощів знайти на будівельних тематичних порталах. Для цього необхідно просто ввести певні показники, і програма автоматично проведе розрахунок.
Підготовка поверхні підлоги для монтажу гріючих кабелів
В цілях збільшення ефективності роботи теплої підлоги електричного його укладання виконується на попередньо підготовлену основу. В даному випадку не мається на увазі банальна грунтовка і зарівнювання тріщин – це само собою. Тут маються на увазі такі підготовчі роботи, після проведення яких, все, випромінюване електричними кабелями тепло, буде направлятися безпосередньо всередину приміщення, а не на обігрів перекриттів.
На цій стадії робіт робиться нова стяжка підлоги. Звичайно, можна обійтися і без неї, але у цьому випадку, крім власної статі, підігріватися буде стелю, що живуть сусідів знизу. Тепло просто буде розсіюватися, і зникати у великій кількості наявного бетону.
Стяжка, яка виготовляється для теплої електричної підлоги – це своєрідний листковий пиріг, що складається з різноманітних матеріалів:
Монтаж теплої підлоги електричного
Процес монтажу електричного теплого статі виконується досить просто, необхідно лише строго дотримуватися певну послідовність:

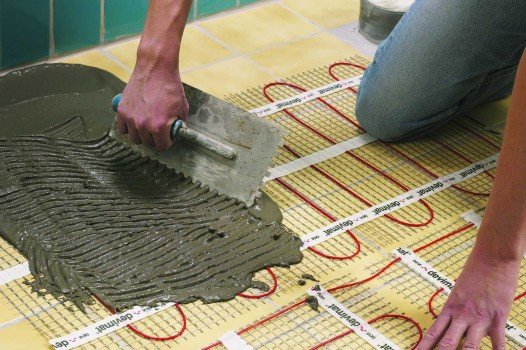

Укладання матів теплої електричної підлоги

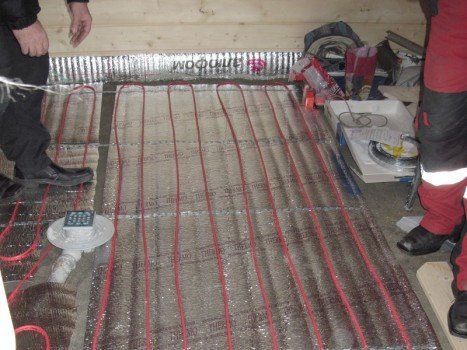

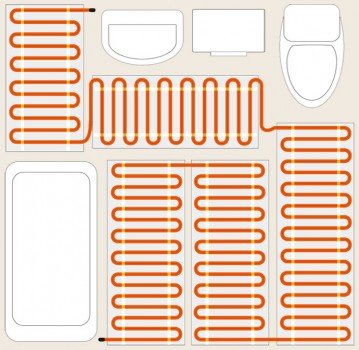

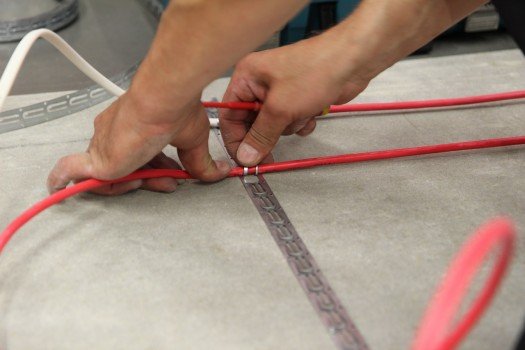

Після виконання всіх розглянутих вище робіт можна приступати до монтажу кабелю. При його устрої необхідно стежити, щоб ряди з кабелю між собою не стикалися. Укладання кабель здійснюється за схемою, яку отримують при розрахунку. Укладання можна виконувати, як спіралями, так і паралельними лініями, суттєвої різниці тут немає. Виконується укладання кабелю на монтажну стрічку, з кроком приблизно в 0,5 м. Так само необхідно провести до термостата силові дроти, а сполучна муфта обов’язково повинна бути розташована в стяжці, виконаної з бетону.
Після того, як укладання нагрівального кабелю буде завершена, встановлюється температурний датчик – монтується він в обов’язковому порядку в трубку з пластику.
Встановлення терморегулятора
Тепловий режим в приміщенні може регулюватися вручну або ж за допомогою термостата. При наявності термостата можна просто задати необхідну температуру, а терморегулятор сам буде регулювати потужність всієї системи, підтримуючи що вимагається температуру. Укладання терморегулятора відбувається в кілька етапів:
При цьому необхідно строго стежити, щоб кут гофрованої труби на стику підлоги і стіни був плавним. Потрібно це для того, щоб вона не тріснула і тим самим не пошкодила терморегулятор. Провід від нагрівальних матів до терморегулятора також повинен підводитися через гофру. В результаті проводу температурного датчика і матів системи теплої підлоги в штробі, розташовані на терморегуляторі повинні бути у напрямку до виходу.
Фахівці настійно радять монтаж терморегулятора в коробку і його підключення здійснювати тільки після того, як буде проведена перевірка навантаження. І що найважливіше, всі ці роботи необхідно проводити строго при відключеній напрузі. А в розрив фазного проводу, встановлюють перед терморегулятором автоматичний вимикач, розрахований на 16,0 А, це дозволить захистити систему від можливого короткого замикання.
Фінішна стяжка підлоги
Перш ніж заливати остаточно підлогу, за допомогою тестера необхідно перевірити якість кабелю, це допоможе виключити необхідність розбирання і повторної стяжки, у тому випадку, якщо буде виявлений заводський брак кабелю.
Використовується для фінішної стяжки приготований з цементу й піску розчин. Дуже густим або дуже рідким розчин робити не варто. Так як при першому варіанті буде дуже важко ідеально вирівняти поверхню, а в другому є велика ймовірність розтріскування підлоги після його висихання. Тобто необхідно постаратися знайти щось середнє між цими двома варіантами.
Після вирівнювання поверхні стяжкою, її залишають до остаточного висихання. У тому разі, коли в приміщенні маленька вологість і підвищена температура, досвідчені фахівці рекомендують змочувати стяжку трохи водою протягом 2-3 днів — це дозволить уникнути утворення тріщин. Як правило, для повного висихання стяжки цементної необхідно близько 25-30 днів. Тобто включення обігрівальної системи до цього моменту не рекомендується.

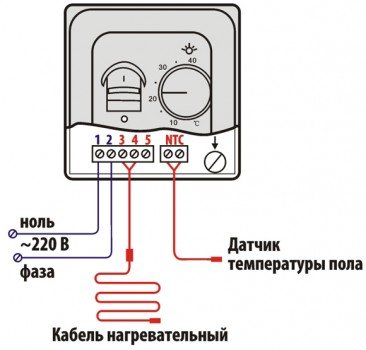

До приєднанню нагрівального кабелю можна приступати лише після того, як стяжка остаточно затвердіє. На тиловій стороні термостата є гвинтові затискачі, до них необхідно підключити датчики, за допомогою яких визначається температура підлоги, а також підключаються дроти живлення нагрівального електрокабеля і електричної проводки, живильної повністю всю систему. У тому випадку, якщо ви не впевнені, що таку процедуру можна виконати самостійно, то краще довірте виконання даної задачі досвідченим фахівцям.
Перша пробна експлуатація електричного теплого статі повинна тривати не більше 5 ч. Так само поступово збільшують і температурний режим. Починати потрібно з 20 0 додаючи щодня по 3-4 0. У тому випадку, якщо все пройшло успішно, і жодних претензій до роботи нагрівальної системи немає, тобто якість виконаної стяжки повністю вас влаштовує, можна починати укладання підлогового покриття. Це може бути: ламінат, паркет; кахель; коркове покриття і навіть звичайне килимове покриття. В даному випадку все залежить виключно від вашого вибору і смаку.
