Водонагрівачі накопичувальні електричні застосовуються для того, щоб отримати гарячу воду. У міських квартирах дуже часто стоїть питання про наявність такої води. Це також вихід з положення для багатьох приватних будинків і заміських котеджів.

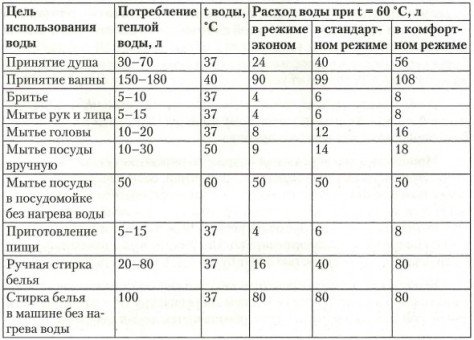

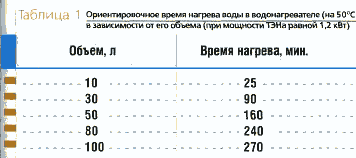

Таблиці для визначення необхідної ємності бойлера
Найдешевший вид палива у нас газ — ставимо газову колонку, і проблема вирішена. Але тут знову ж таки постають питання: газифікований будинок, підведений до будинку водопровід? Можна також встановити піч, що працює на дизельному паливі. Але для неї необхідні окреме приміщення і ємність для солярки.

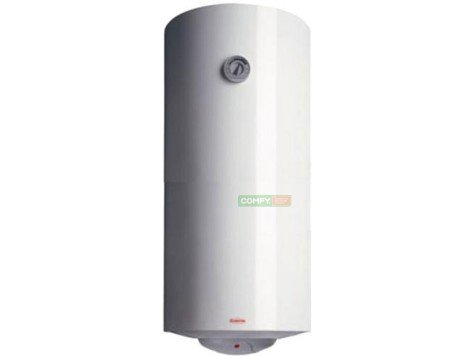

Настінні водонагрівачі накопичувальні електричні ємністю до 100 літрів(горизонтального і вертикального виконання)

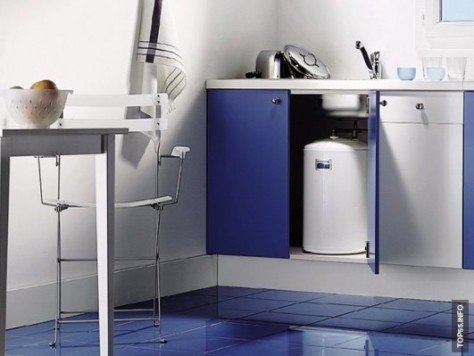

Водонагрівачі ємністю 10-30 літрів на кухню. Виготовляються у виконанні над краном і під мийкою

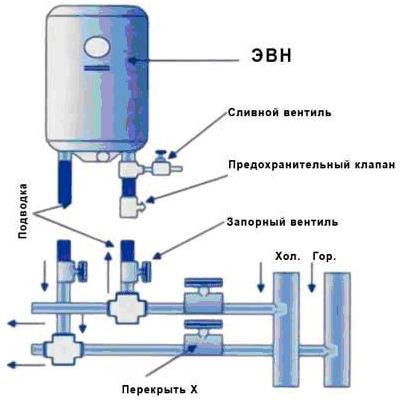

Схема підключення накопичувального електричного водонагрівача(бойлера)
Існує й інший метод отримати гарячу воду в необхідних кількостях, а саме встановити електричний водонагрівач. Електрика — це не найдешевший вид палива, але воно є у всіх, так і сучасні котли роблять «розумними». Вони оснащені можливістю максимально ефективно витрачати електроенергію.
Види електричних водонагрівачів
Їх умовно поділяють на дві великі категорії за розмірами і методом прогріву води.
Проточні моделі
Основою даного апарату служить ТЕН — нагрівальний елемент, що представляє собою мідну трубку з встановленою в ній азбестової ізоляції спіраллю з ніхрому і ізольованою від потрапляння на неї води. Такого типу нагрівальні системи застраховані від впливу на них повітря і характеризуються тривалим терміном експлуатації. Холодна вода прибуває в канал проточного нагрівача (з Теном всередині). Вона нагрівається при проходженні через нього і виходить вже гарячою. В його конструкції не передбачена ємність для води, і тому він нагріває проходить весь обсяг води з ходу. Отже, для нагріву більш значного обсягу води слід купувати нагрівач могутніше, але проводка багатьох будинків просто не витримає такого навантаження. Нагрівання невеликих об’ємів води і велика витрачається потужність — ось основні недоліки таких нагрівачів.

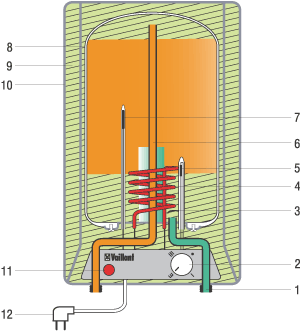

Накопичувальні електричні водонагрівачі користуються популярністю (рис. 1).
На малюнку блок-схема має наступні позначення:
У накопичувальній ємності (1) вмонтований ТЕН (4), який прогріває воду до визначеної температури (2) і вимикається. При охолодженні води на 1° С знову вступає в роботу ТЕН. Для збереження тепла баком покладена термоізоляція (9). Середня потужність при роботі даного нагрівача приблизно 2 кВт/год. Є модифікації з меншим середнім витратою електроенергії. Наприклад, нагрівачі об’ємом 50 літрів випускаються з потужністю 1,2 і 2 кВт. Різниця у них в швидкості нагріву води до необхідної температури, при економному режимі витрата електрики менше.
Для того щоб вибрати і придбати нагрівач, необхідно визначитися з кількістю кранів, що підключаються до нього. При користуванні одним краном вам допоможе монтаж водонагрівача накопичувального відкритого (безнапірного типу. При більшій кількості кранів — закритого (напірного) типу.
В системах відкритого типу запірний кран встановлюється між системою подачі води і баком нагрівача. Він прибирає дію напору води з системи, і бак працює під дією атмосферного тиску. Для даних систем необхідно наявність спеціалізованої змішувальної арматури, і тому його не можна застосовувати в квартирах з системою центрального гарячого водопостачання в моменти відключення гарячої води. Якщо взяти для порівняння два водонагрівача на 50 літрів, то нагрівач відкритого типу коштуватиме дорожче ідентичного йому, але закритого типу.
Системи закритого типу використовуються частіше (рис. 2).
У них закриває вентиль ставиться між нагрівальним баком і змішувачем видачі води. Вони просто врізаються у систему роздачі гарячої води і мають можливість працювати одночасно з декількома кранами.
Ще існує підрозділ водонагрівальних систем на одно – і двоконтурні.
Вибір необхідного обсягу бака
Дослідним шляхом встановлено, що накопичувачі до 15 л використовуються для миття рук, до 30 л — для складання душа на вашій дачі. Прилади від 50 літрів підійдуть для задоволення потреб сім’ї з 3 чоловік, хоча якщо душ захочуть прийняти всі члени сім’ї, то інтервал між прийомами складе близько години, який буде потрібно для підігріву наступної партії гарячої води. Накопичувачі від 200 л використовують для потреб великої родини або самостійного водопостачання приватного будинку. Є альтернативний спосіб — монтаж декількох проточних водонагрівачів (окремо в кожній точці подачі гарячої води).
Монтаж накопичувального водонагрівача малого об’єму можна здійснити на кухні зверху мийки або під нею. Він має невеликий розмір і не буде псувати інтер’єр вашої кімнати. Нагрівачі об’ємом від 50 літрів вже більше за габаритами, і їх бажано розміщувати в шафці на кухні або у ванній. Нагрівачі обсягом понад 80 л бажано вже розташовувати на підлозі. Вони ідеально підійдуть для прийняття душу і миття посуду, і навіть набрати ванну, використовуючи апарат такого розміру, не складе великої праці.
Водонагрівачі від 200 л можуть повністю забезпечити всі потреби великого заміського котеджу.

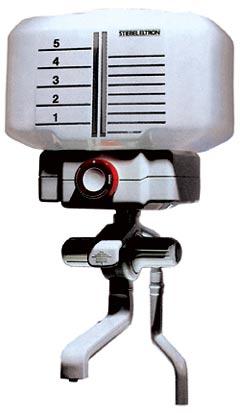

Існує ще один вид електричних нагрівачів для кип’ятіння води. Він зовні виглядає, так само як і інші, але з краником та регуляторами температури води на лицьовій панелі (мал. 3).
Такого типу прилади часто встановлюють в місцях, де необхідно постійна присутність гарячої води: офісних приміщеннях, в кухнях при кафе, торговельних майданчиках з продажу гарячих напоїв. Для них присутність водопроводу необов’язково. Воду можна залити навіть зі звичайної ємності. Обсяг самого маленького такого приладу становить 5 л, але є і моделі до 50 літрів.
Матеріал, застосовуваний при виготовленні водонагрівачів
Для максимально тривалого терміну експлуатації водонагрівачі накопичувальні повинні бути виготовлені з компонентів, що володіють гідними антикорозійними параметрами. Внутрішні баки у незначних по потужності накопичувачів виготовляють з міді або поліетиленових складів. У моделей, великих за обсягом, їх виконують зі сталі, покритої зсередини захищає шаром водостійкої фарби. Емальована сталь — жорсткий і стійкий композитний матеріал. Він має більшу стійкість до дії хімічних елементів, високих температур. Матеріал нетоксичний і не виділяє у воду шкідливих речовин.
З метою збільшення часу використання всередину бака врізають антикорозійний анод з металу (він жертвує собою, розкладаючись швидше металу стінок).
Не менш важливим параметром є теплоізоляція нагрівального бака, адже від її якості безпосередньо залежать підтримання температури води і витрата електроенергії.
На деяких модифікаціях водонагрівачів встановлений додатковий індикатор (лампочка), який сигналізує про те, що анод прийшов в непридатність і його необхідно терміново поміняти.
Ще одна проблема при використанні нагрівачів в побуті — поява на внутрішніх стінках вапняного нальоту з-за значної жорсткості води у водопровідній системі, яка швидко приводить у непридатність сам прилад. Уникнути цього можна, встановивши додаткову фільтраційну станцію, знижує жорсткість води перед подачею в систему з водонакопителем, або періодично виймаючи ТЕН з бака, слив спочатку всю воду і прочищая його з допомогою спеціальних засобів для чищення.
Вибір місця для установки водонагрівача
Необхідно обов’язково звернути увагу при виборі відповідного накопичувача на міжнародну ступінь захисту електричних приладів IP. У класифікації перша цифра означає ступінь захищеності контактів апарату від проникнення пилу:
- 0 — ізоляції повністю ні;
- 1 — ізольовані від фракції, забруднень від 50 мм;
- 2 — ізольовані від фракції, забруднень від 12 мм;
- 3 — ізольовані від фракції, забруднень від 2,5 мм;
- 4 — ізольовані від фракції, забруднень від 1 мм;
- 5 — часткова ізоляція від забруднень;
- 6 — повна ізоляція від забруднень.
Друга цифра показує ступінь захищеності від дії води:
- 0 — ізоляції повністю ні;
- 1 — ізольовано тільки від прямовисно падаючих крапель;
- 2 — нестрашні краплі дощу, що падають під кутом до 15°;
- 3 — те ж, але з кутом падіння до 60°;
- 4 — від бризок води;
- 5 — від падіння на них водяних струменів;
- 6 — те ж, тільки вже від потужних водяних струменів;
- 7 — допускають короткий занурення у воду;
- 8 — витримують тривалий вплив води.
Прилади з цифрами 6-8 можна використовувати в місцях, схильних до енергійної мийці, або ж на пірсах.
Найбільш часто зустрічаються модифікації водонагрівачів з номерами IP24 і IP25. Цифра 4 означає, що він має ізоляцію від бризок води і можливий монтаж у ванній, але все ж переважно далеко від раковини і душа. А водонагрівач з цифрою 5 не боїться навіть струменів води, і його безбоязно монтують в будь-якому місці. Але зазвичай, щоб прибрати всякий ризик, прилад ховають в кухонну шафу, винісши плиту управління в зручне місце. Є також модифікації техніки, які мають свій регулюючий пульт управління.

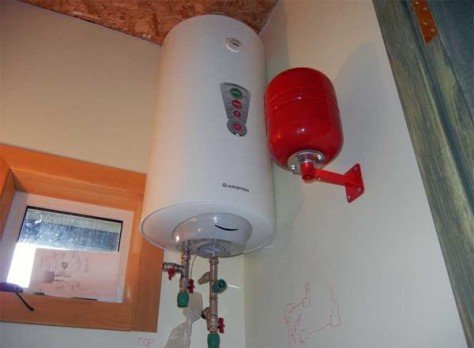

По виду монтажу водонагрівачі поділяють на настінні, підлогові (при обсязі бака з водою від 150 л) або врезаемые (в кухонний гарнітур). Приклад настінного водонагрівача представлений на малюнку (рис. 4).
Перш ніж вибрати і купити модифікацію настінного водонагрівача, слід точно визначитися з місцем його монтажу (конкретно — розташування щодо раковини). Запам’ятайте, водонагрівачі з нижньою і верхньою подачею води майже не відрізняються один від одного зовні. Різниця відзначається в залежності від положення нагрівального елемента. Водонакопители з верхнім розташуванням Тена не будуть працювати при установці їх під раковиною, і процес підігріву води стане некерованим. Про це необхідно пам’ятати, здійснюючи вибір.
Розумні водонагрівачі з жидкокриталическим дисплеєм
