Як скласти піч із цегли для будинку
Зміст матеріалу
- 1 1 етап. Вибір типу печі
- 2 2 етап. Будівельний матеріал: вибір
- 2.1 Вибираємо цегла
- 2.2 ГОСТ 530 – 2012. ЦЕГЛА Й КАМІННЯ КЕРАМІЧНІ. Файл для скачування
- 2.3 ГОСТ 8691-73. ВИРОБИ ВОГНЕТРИВКІ ЗАГАЛЬНОГО ПРИЗНАЧЕННЯ. ФОРМА І РОЗМІРИ. Файл для скачування
- 2.4 Вибираємо будівельний розчин
- 2.5 Відео — Приготування глиняного розчину для кладки печі
- 2.6 Відео – Приготування глиняного розчину для кладки печі
- 3 3 етап. Вибір та розрахунок кількості цегли для кладки
- 3.1 СП 60.13330.2012. Файл для скачування
- 3.2 СНиП 2.09.03-85 19. Димові труби
- 4 4 етап. Вибір місця розташування печі
- 4.1 Опалювальні печі, димові і вентиляційні канали житлових і громадських будівель. Правила виробництва і приймання робіт
- 4.2 Камінні і пічні роботи. Файли для скачування pdf
- 5 Етап 5. Фундамент
- 6 Етап 6. Будівництво печі-кам’янки своїми руками. Покрокова інструкція
- 6.1 Ряд 1
- 6.2 Ряд 2
- 6.3 Ряд 3
- 6.4 Відео – Як різати цегла
- 6.5 Відео – Розпил болгаркою пічного цегли
- 6.6 Відео – Як прикріпити дріт до дверцят

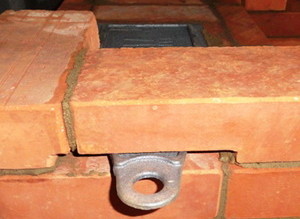

- 6.7 Відео – Як кріпити пічні дверцята піддувала
- 6.8 Ряд 4
- 6.9 Ряд 5
- 6.10 Ряд 6
- 6.11 Ряд 7
- 6.12 Ряд 8
- 6.13 Ряд 9
- 6.14 Ряд 10
- 6.15 Ряд 11
- 6.16 Ряд 12
- 6.17 Ряд 13
- 6.18 Ряд 14
- 6.19 Ряд 15
- 6.20 Ряд 16
- 6.21 Ряд 17
- 6.22 Ряд 18
- 6.23 Ряд 19
- 6.24 Ряд 20
- 6.25 Ряд 21
- 6.26 Відео – Опис будівництва печі
- 6.27 Важливі рекомендації
- 6.28 Відео – Пічка в лазню своїми руками
- 6.29 Відео — Сушіння печі
- 6.30 Відео — Що потрібно знати при будівництві печі. Як скласти піч із цегли для будинку своїми руками
- 6.31 Відео – Укладання першого ряду цегли
1 етап. Вибір типу печі
Дуже просто зробити піч із цегли, якщо у вас є чітке поняття про те, яка саме за типом піч ідеально впишеться в умови ваше будови. Для цього потрібно ознайомитися з короткими характеристиками приватних будинків, і вже відштовхуючись від отриманої інформації, зробити правильний вибір. Отже, типи печей щодо виду будівель.


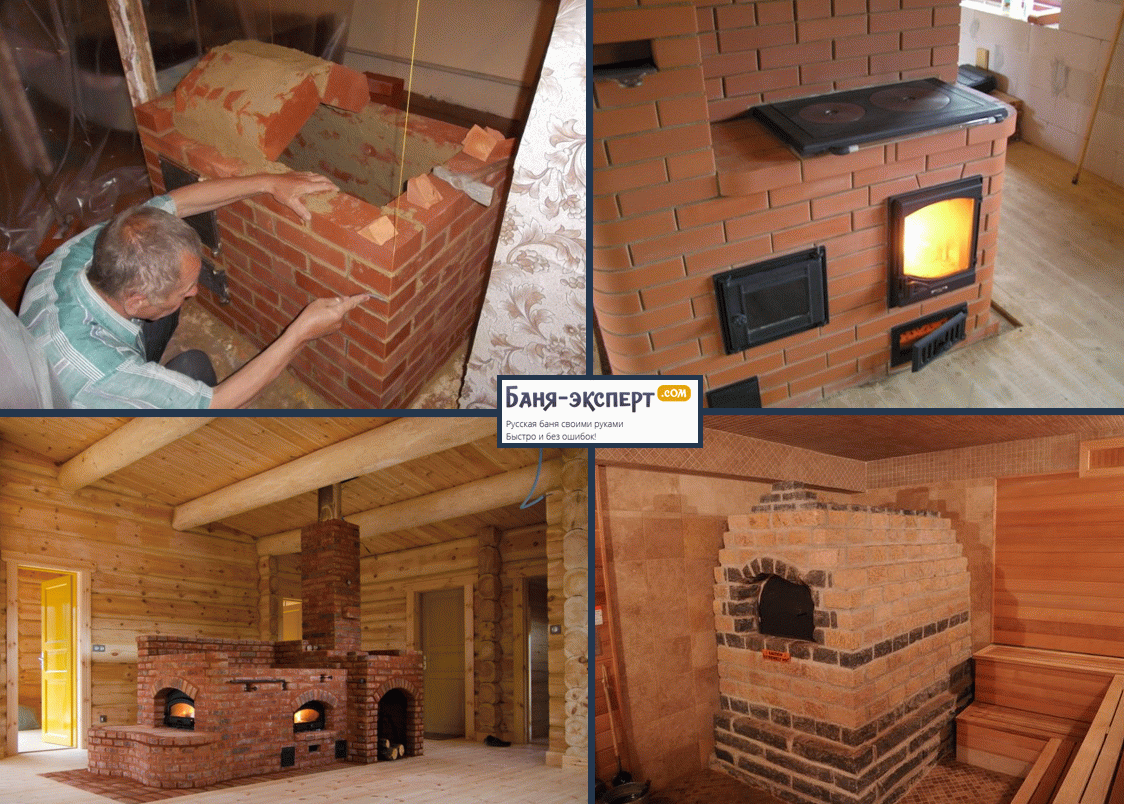

Опалювально-варильна піч
Варіант опалювально-варильної печі
Піч класична російська
Приклад печі з баком для води

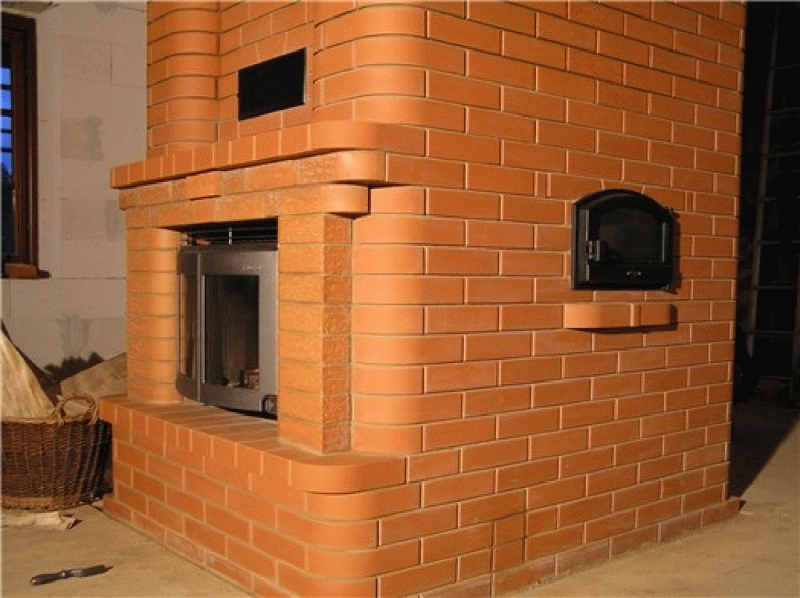

Опалювальна піч з панорамним дверцятами
Піч-камін

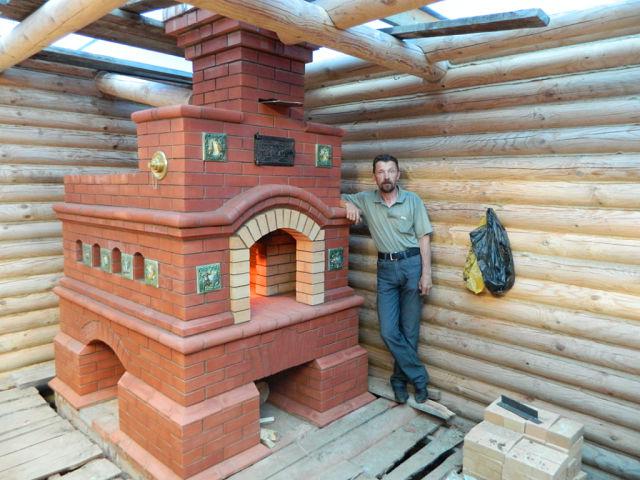

Цегляна піч в парній


Вулична піч-барбекю

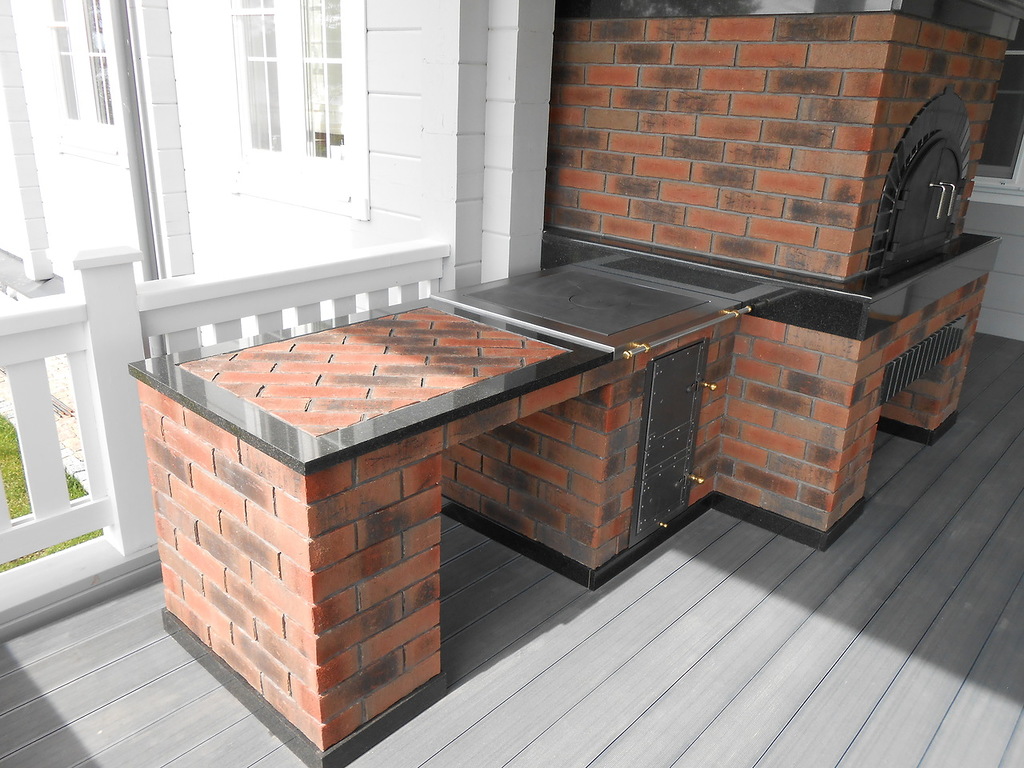

Барбекю варильна з духовою шафою
Це все, що необхідно брати до уваги, для того щоб правильно визначитися з типом відповідного пічного обладнання. Можна рухатися далі.
Рада пічника. Визначаючись з вибором розміру пічної конструкції, в першу чергу приділіть увагу таким пунктам, як комфортність використання і пожежобезпечність!
2 етап. Будівельний матеріал: вибір
При виборі цегли, потрібно розглядати, наскільки він буде стійким до впливу високих температур, при цьому основний акцент потрібно ставити на цілісність матеріалу після повторення процедури нагрівання і охолодження. Характеристики цегли як будівельного матеріалу будуть визначати терміни експлуатації печі. Це важливо!
Вибираємо цегла
Яка цегла використовувати
Будь цегла має маркування. Одна з них позначає щільність. Для печей оптимально купувати цегла з маркуванням від 75 до 250 при цьому варто пам’ятати, що чим більш щільне виріб, тим більш повільно доведеться розтоплювати піч, і тем повільніше вона буде нагріватися. З іншого боку, добре прогріта піч з щільного цегли буде повільно остигати, віддаючи своє м’яке тепло в атмосферу.

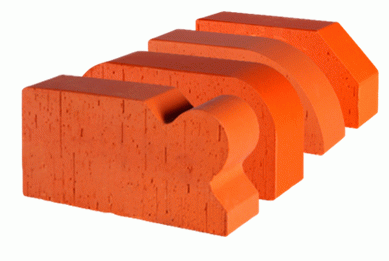

Пічної цегла
Якщо ви плануєте будувати піч у лазні, краще вибирати найменш щільний цегла (але вище М100), щоб на розтопку не йшло багато часу. А для приладів, призначених для опалення житлових приміщень і приготування страв, варто купувати цегла більш щільний.

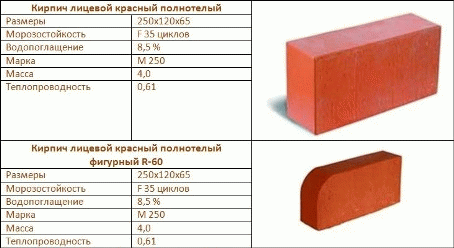

Пічної цегла повнотіла LODE JANKA червоного кольору з натуральної глини з гладкою поверхнею
Варто знати, що показник щільності не є знаком якості цегли. Однак краще уточнити склад, щоб не придбати товар з небезпечними для здоров’я хімічними домішками.
Наступна маркування – морозостійкість вироби. Особливо важливий цей показник і повинен бути найвищим) для тієї частини димаря, яка знаходиться над дахом. Сама морозостійкість – це властивість виробу поглинати вологу, яка при кристалізації деформує матеріал. Найкращі показники морозостійкості у цегл облицювальних пустотілих, внутрішню частину димаря можна викласти з повнотілої червоної цегли. Якісні вироби з високим рівнем морозостійкості випускають в Новгородській області, місто Боровичі.
Бажано здобувати червоні цеглини, виготовлені методом пластичного формування. У цих виробах мало часу, вони добре витримують температурні перепади, кладка не тріскається навіть після тривалого простою печі. Силікатні вироби, пресовані, відлиті за методом шликерного лиття, сырцы необожженные не підходять для будівництва печей.

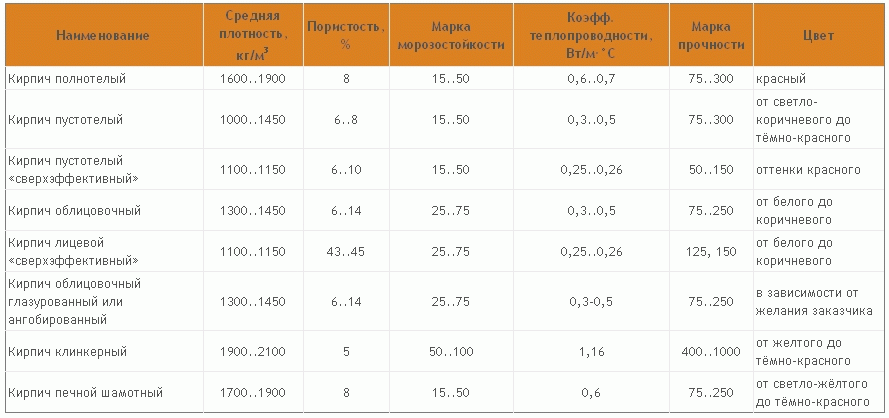

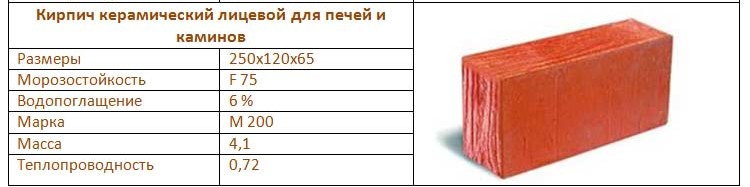

Таблиця характеристик цегли

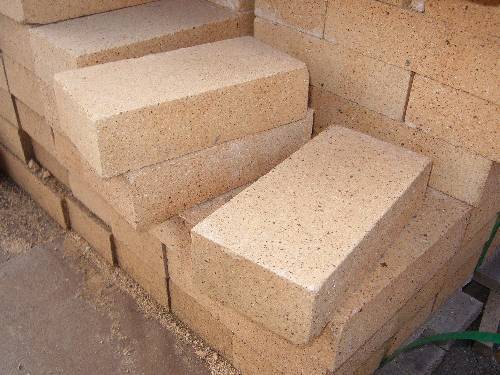

Цегла шамотна, виготовлений за ГОСТ витримує до 1350 градусів. З такої цегли можна будувати всю піч або використовувати його тільки для футеровки внутрішніх робочих поверхонь печі. Для кладки топки можна використовувати солом’яно-жовті з темними вкрапленнями вироби марки Ш8, для топкового зводу підійдуть шамотні цеглини Ш22 – Ш45. Втім, ця рекомендація не відноситься до банних печей, адже шамотна цегла експлуатується тільки при вологості менше 60%. В лазні ж краще застосовувати клінкерна цегла або керамічна вогнетривка.

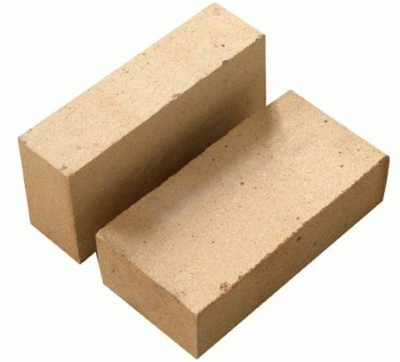

Цегла шамотна вогнетривка
Цегла керамічна вогнетривка Ша 5
Цегла шамотна ШБ №22
Трохи про термінах
Як перевірити якість цегли:
- якщо упустити виріб на підлогу, вона розколеться на великі шматки. Якщо цегла розсипався в крихту, відмовтеся від партії;
- якщо цегла помацати, він не порошить;
- якщо якісний виріб вдарити молотком, буде чистий дзвінкий тривалий звук;
- межі доброго цегли рівні, колір насичений і рівний.

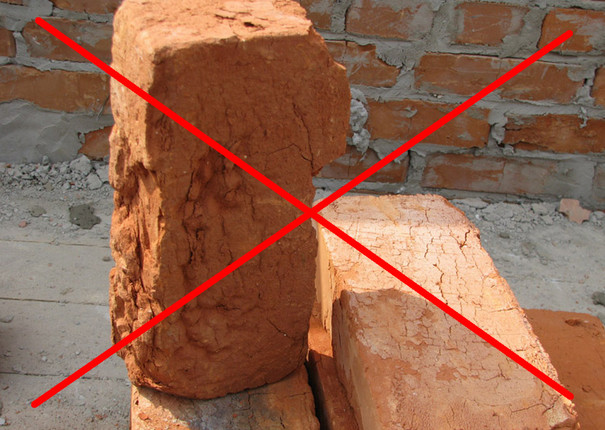

Бракований цегла
ГОСТ 530 – 2012. ЦЕГЛА Й КАМІННЯ КЕРАМІЧНІ. Файл для скачування
ГОСТ 530 – 2012
ГОСТ 8691-73. ВИРОБИ ВОГНЕТРИВКІ ЗАГАЛЬНОГО ПРИЗНАЧЕННЯ. ФОРМА І РОЗМІРИ. Файл для скачування
ГОСТ 8691-73
Вибираємо будівельний розчин
Вибираємо матеріал для кладочної суміші
Вибір будівельного розчину – важливий момент. Якщо розчин буде неправильним, то піч буде диміти, і на поверхні конструкції дуже скоро можуть з’явитися тріщини.
Найчастіше кладочний розчин готують з річкового дрібнозернистого піску, що просіює (піщинки максимум 1,5 мм) і глини, яку обов’язково замочують перед замешиванием на кілька годин. Вимочену глину перетирають через сито, щоб позбутися від грудок, адже кладочний шов не повинен перевищувати п’яти міліметрів по товщині.
Глиняний розчин — приготування
Пропорції для глиняного розчину залежать від якості глини, чим воно жирніше, тим більше піску, але при цьому важливо не зробити занадто худий розчин, який висохне і трісне. Рекомендується зробити декілька тестових замешиваний розчинів, щоб визначити потрібні пропорції піску і глини, при цьому важливо ретельно розмішувати пісок, додаючи його в декілька прийомів.

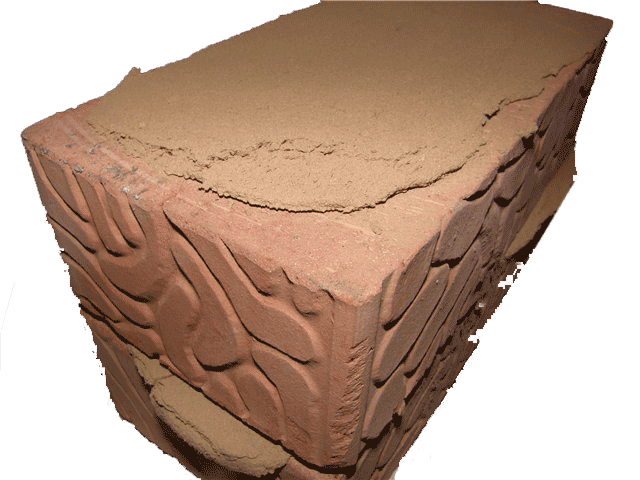

Пробу на жирність роблять, взявши половину кулака матеріалу, змочивши його і гарненько розім’явши, скатав кульку, а потім поклавши і здавлюючи його між двома гладкими дощечками. Якщо кулька вдалося здавити на третину діаметра і при цьому не з’явилося тріщин, то розчин годиться для кладки печі. Додаткова перевірка якості – висушування кульки діаметром 5 см на повітрі протягом 20 діб. Висушений куля хорошої якості не буде м’ятися при натисканні на нього.

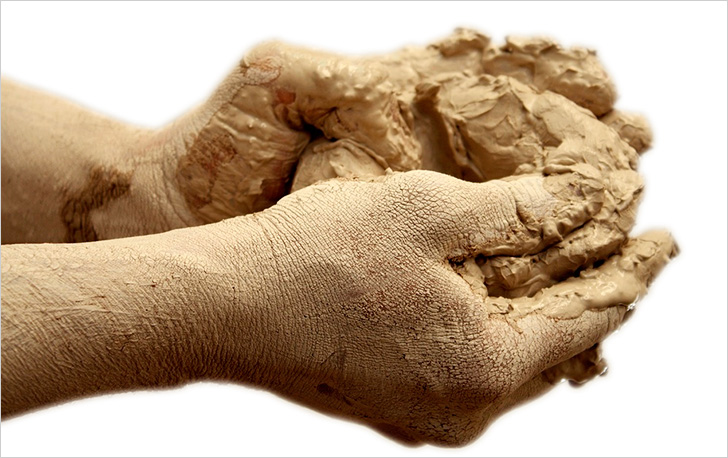

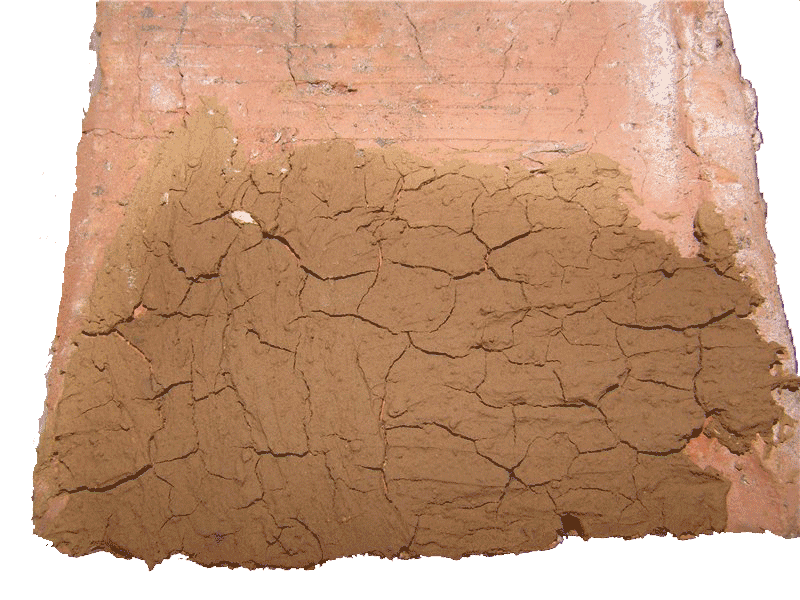

Перевірка якості глини для мурування
Як визначити якість розчину
Скільки лити води? Знову робимо пробні заміси і перевіряємо ступінь плинності розчину. Проводимо кельмою за замішаній розчину і дивимося на слід:
- якщо він рваний, то води недостатньо;
- якщо майже моментально заплив, — надлишок вологи;
- якщо слід чіткий, а краї рівні, значить розчин придатний для кладки печі.
Ілюстрація різних за якістю кладок розчинів
На рисунках 5 і 6 продемонстрована кельма, яку занурили в розчин. У першому випадку він дуже жирний, на кельме залишилися струйчатые розлучення, потрібно додати трохи піску, а в другому випадку (рис. 6) розчин хороший, злегка просвічує метал, а розлучення візерункові.
Зверніть увагу! Для замішування кладочної суміші бажано використовувати м’яку воду. Занадто жорстка, тобто 8 градусів і вище, зменшить ступінь міцності розчину.
Останній тест на придатність проводять, намазуючи шар 3 мм на постіль цегли. Другий цегла приклеюють до першого, пристукують киянкою і чекають до 5-10 хвилин. За вказаний час обидва цегли повинні злипнутися. Якщо цегла не розливаються навіть при трясінні, піч гарантовано простоїть сотню років.
Хороший розчин для кладки печей
Поганий розчин для кладки печей
Дуже поганий розчин для кладки печей
Зверніть увагу! Для кладки топки в розчин додається або шамотна пісок або суміш рівних часток шамотної і кварцового пісків.
Відео — Приготування глиняного розчину для кладки печі
Глиняний розчин для кладки фундаменту і распушки димової труби не використовують. Для цих елементів застосовується класичний цементний або з додаванням вапняного тіста розчин (цемент М500 або М600 – 1 частина, вапняне тісто – від 9 до 16 частин).

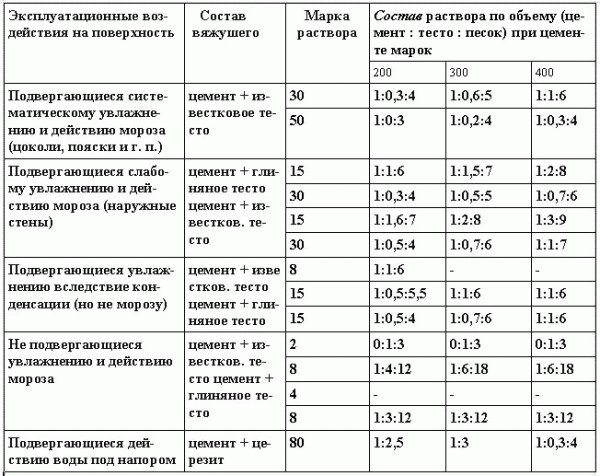

Склади розчинів
Важливо! Якщо ви вважаєте, що не впораєтеся з підготовкою, тестуванням і замешиванием глиняного розчину, купуйте готові пічні суміші, наприклад, Теракот (20 кг 306 руб.). Для червоної цегли підійде суміш з червоною глиною, а вогнетривкі суміші сірого кольору ідеальні як для червоного, так і для шамотної цегли. Не купуйте готові суміші з вмістом цементу.
Кладочна суміш
Відео – Приготування глиняного розчину для кладки печі
3 етап. Вибір та розрахунок кількості цегли для кладки
Види цегляної кладки
На другому етапі потрібно провести оптимальний розрахунок розмірів печі з цегли. Встановивши остаточний розмір пічної конструкції, ви зможете встановити необхідну кількість цегли. Цегла червона повнотіла одинарний має фіксований розмір 250 (довжина) х 120 (ширина) х 65 (товщина) мм з відхиленням +/- 2 мм.
Стандартні розміри повнотілої цегли
Вогнетривкі шамотні цеглини, з яких викладають топку майже у всіх печей, виготовляються і маркуються по ГОСТ 8691-73. Інформація про розміри наведено в таблиці.

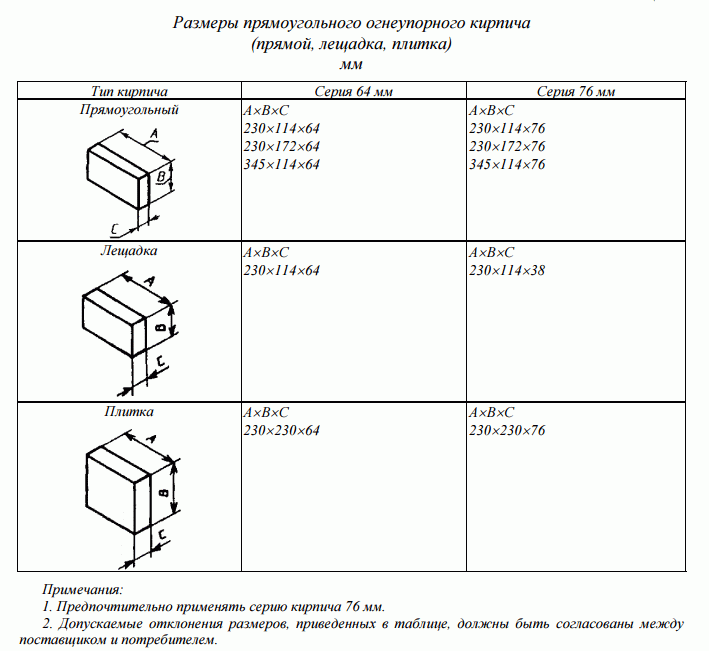

Розміри прямокутного вогнетривкої цегли

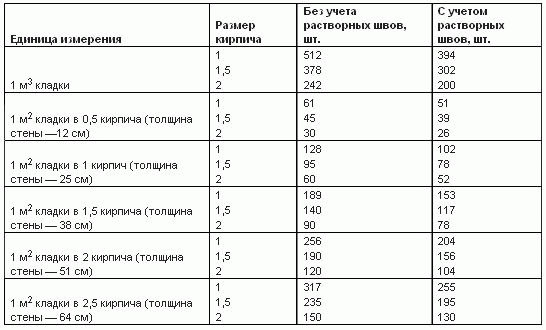

Для одного квадратного метра кладки в півцеглини знадобиться:
- без урахування розчинного шва – 61 цегла;
- з урахуванням розчинних швів — 57 штук і 0,011 кубометрів розчину.
Відповідно, для двох метрів квадратних цегляної кладки знадобиться 122 або 113 цегли повнотілої червоних, а передбачувана кількість витраченого розчину складе 0,022 м3.
Зверніть увагу, що при кладці в одну цеглу, тобто якщо товщина стінки печі складе не 120, а вже 250 мм, то на кожен квадратний метр буде використано 128 або 115 цеглин відповідно без урахування і з урахуванням розчинних швів, а кількість кладочної суміші збільшиться до 0,027 м3.
Рекомендується купувати цеглу з запасом близько 10%, особливо, якщо ви новачок в будівництві печей чи плануєте викладати декоративні елементи.
Розрахунок цегли для кладки
Як проводиться спрощений розрахунок приблизної кількості цеглин для всієї печі:
- вираховується кількість цеглин у першому ряду;
- отримане значення множиться на кількість рядів печі;
- знайдене число множиться на 0,8 (для опалювальних приладів) іл 0,65 (для приладів з опалювальним щитком).

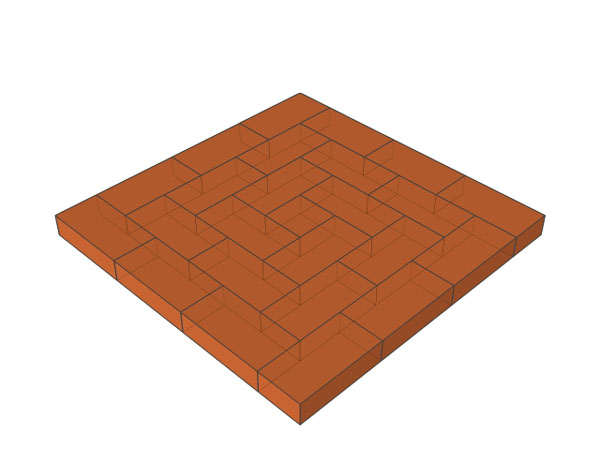

Приклад першого ряду печі 90х90 см
Наприклад, розрахуємо кількість цегли на піч розмірами 90х90 див. На 900 мм припадає 3,5 цеглини. Тобто в першому ряду буде 24,5 шт. Множимо на кількість рядів 24,5х30, отримуємо 735 шт. Приймаємо коефіцієнт 0,65х735 шт. = 477,75 шт., округляємо до 480 і додаємо 10% для відбракування.
СП 60.13330.2012. Файл для скачування
СНиП 41-01-2003 (Опалення, вентиляція та кондиціонування)
СНиП 2.09.03-85 19. Димові труби
СНиП 2.09.03-85
Кількість цегли на трубу вважається окремо. Її висота і конструкція приймаються у відповідності з СП 60.13330.2012 («Опалення, вентиляція і кондиціювання») та СНиП 2.09.03-85 («Димові труби»), про що буде докладно викладено далі. Для прямої чотириметрової труби потрібно:
- для кладки «четверик» — 56 цеглин на 1 метр погонний;
«Четверик»
- для «пятерика» — 70 шт.;
«П’ятерик»
- для «шестерика» — 84 шт.

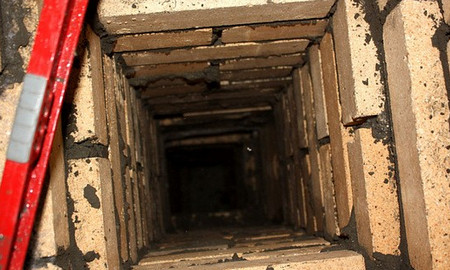

«Шестерик»
Вважаємо: 4х56=224 шт. На видру, оброблення і розпушування додаємо ще по 56 цеглин і результат множимо на 10%. Залишається тільки підсумувати кількість цегли для печі з аналогічною кількістю для димоходу.

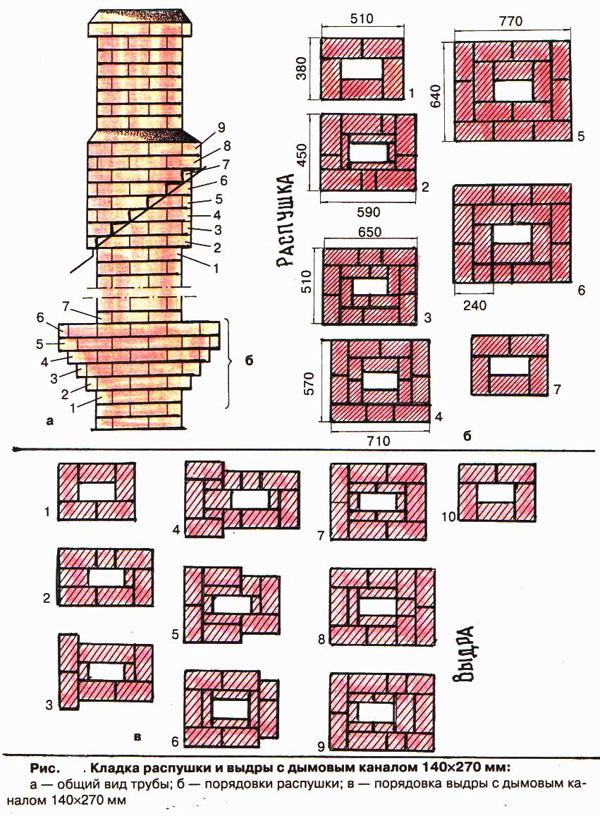

Димар порядовка
Більш точно підрахувати кількість матеріалу можна, склавши або взявши в роботу вже наявну схему-порядовку, на якій показані поздовжні і поперечні розрізи печі, наведено рекомендації щодо кладці димоходу та розміри всіх елементів, у тому числі дверцят.
Цією інформацією можна користуватися на практиці, формуючи індивідуальний план витрат цегляного матеріалу.
Варто зауважити: якщо ви бажаєте в кінцевому підсумку отримати досконалу піч із цегли, ідеально вписується в ваш дім, будьте максимально уважні, починаючи з вибору пічного обладнання і закінчуючи його введенням в експлуатацію. Такий підхід дозволить вам в майбутньому довго насолоджуватися власним творінням.
4 етап. Вибір місця розташування печі
Отже, після того як ви визначилися з типом печі, визначили площа пічної конструкції, а також обрали будівельний матеріал і розчин, переходьте до вибору місця для монтажу печі.
Зазвичай піч встановлюють в одному з кутів приміщення або біля стіни, – це дозволяє заощадити дорогоцінні метри житлової площі.

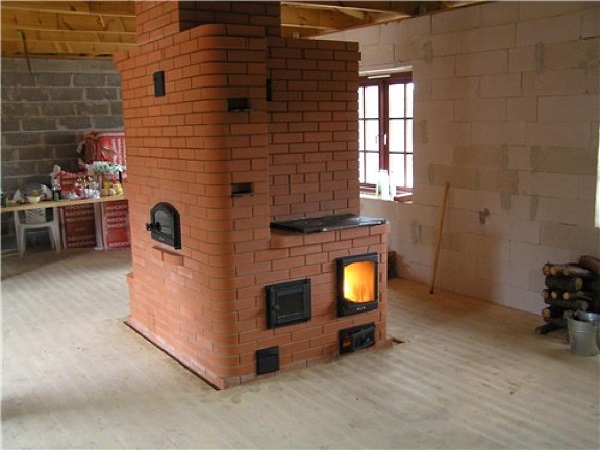

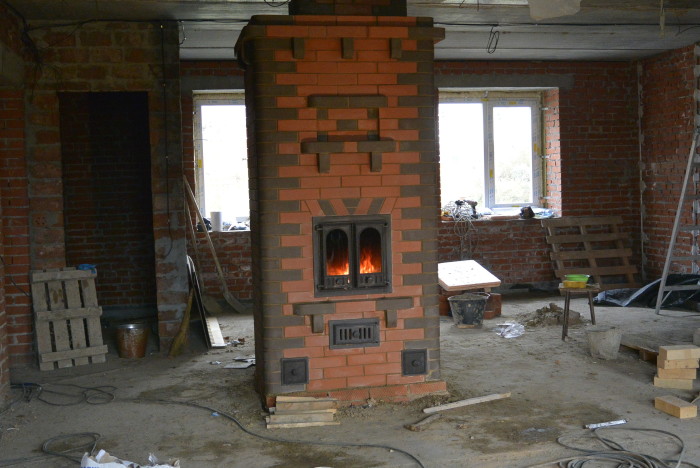

Піч із цегли
Опалювальна піч може розташовуватися в центрі будинку, одночасно різними своїми гранями перебуваючи відразу в декількох сусідніх приміщеннях, наприклад, в кухню буде виходити топка, а три інших стінки будуть обігрівати кімнати.

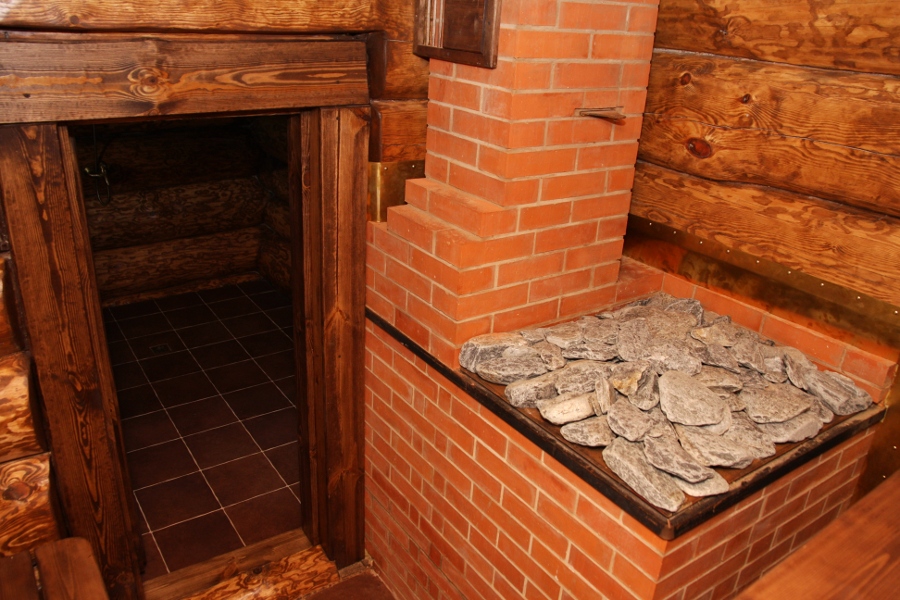

Банну піч-кам’янку краще будувати близько двері в парильню. Це забезпечить належний температурно-вологісний режим і дозволить повітряним масам ефективно циркулювати (за умови правильно розташованого витяжного і припливного вентиляційного отвору).

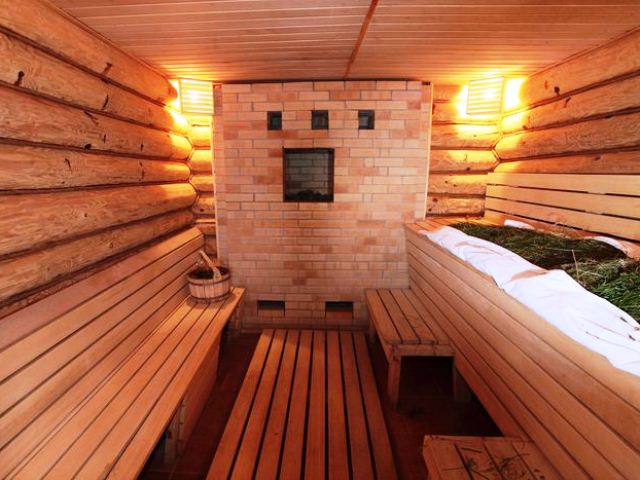

Цегляна піч для лазні
Втім, треба пам’ятати і про відстані між поверхнями печі, димаря і стінами, стелею. Згідно СНиП 2.04.05-91, варто дотримуватись таких відстаней:
- товщина оброблення дорівнює товщині перекриття плюс 70 мм;

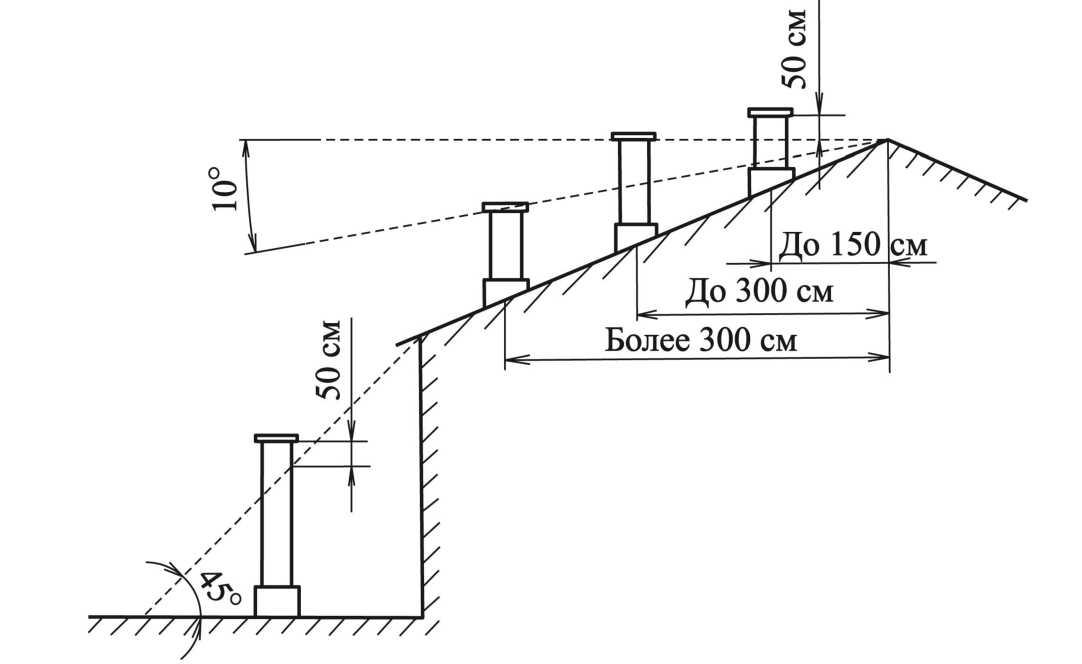

Распушка — прохід димоходу через стелю
- товщина стінки димоходу дорівнює 130 мм, якщо зазначений елемент примикає до ж/б чи металевим балок перекриття;
- між цегляним димарем і дерев’яними балками перекриття, латами покрівлі та іншими горючими елементами повинно залишатися більше 130 мм, а для неізольованого керамічного димоходу це відстань 250 мм;
- між настилом підлоги і стінками печі рекомендується залишати зазор 10 мм;
- відстань від стінки печі до захищеної спаленної стіни будівлі приймається від 13 см, а між внутрішньою поверхнею стінки печі або димаря і стінкою будинку/лазні має бути мінімум 25 див. Якщо ізоляція не застосовується, то останнім вказану відстань приймається має становити мінімум 38 см;
- відстань від перекриття теплоємність печі до пального незахищеного стелі має бути не менше 350-450 мм, а для нетеплоемкой печі масою до 750 кг ця відстань становить 0,7-1 м. В будь-якому випадку зазор повинен дозволяти проводити огляд і обслуговування печі при необхідності.
Про захист поверхонь підлоги, стелі та стін від загоряння сказано в окремій статті. Також можна ознайомитися з інформацією про захист стін лазні від жару.
Опалювальні печі, димові і вентиляційні канали житлових і громадських будівель. Правила виробництва і приймання робіт
СНиП III-Р. 11-62
Камінні і пічні роботи. Файли для скачування pdf
СНиП III-Б. 3
Етап 5. Фундамент
Піч, створена з цегли, має велику питому масу, тому без надійного фундаменту конструкцію встановити не вийде.
Фундамент для печі може бути монолітним залізобетонним, пальовим, стовпчастим, викладеним з блоків, пальово-гвинтовим.

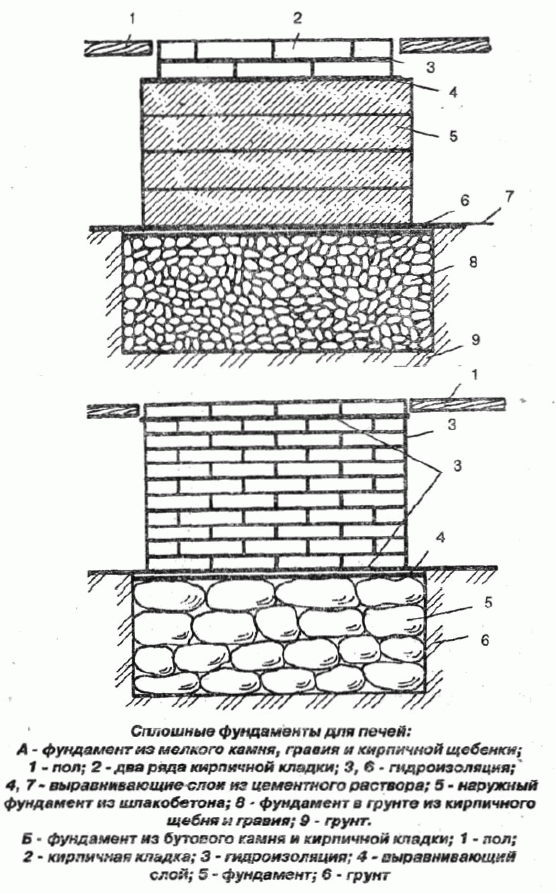

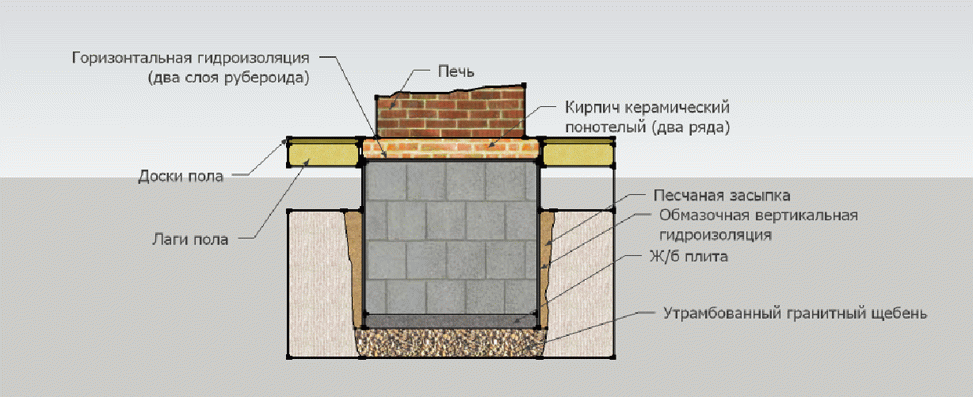

Схема фундаменту з блоків
Стовпчасті підстави для печей
Незалежно від виду, фундамент печі не повинен бути пов’язаний з основою будинку. Вид фундаменту вибирають, як і для дому, відштовхуючись від типу грунту.
Особливості фундаментів залежно від типів ґрунтів
Розглянемо спосіб облаштування суцільних підстав для цегляної печі.
Крок 1. В залежності від типу грунту і рівня її промерзання викопуємо яму. Ширину і форму приймаємо, виходячи з габаритів печі і додаючи до її довжині і ширині на 10-15 см відповідно. Відразу ж зверніть увагу на місце розташування балок перекриття між ними повинна буде пройти труба димоходу, причому з урахуванням отступок, регламентованих СНиП. Також рекомендується зробити водовідведення (дренаж) від фундаменту печі, щоб зменшити вологість і пучение грунту.

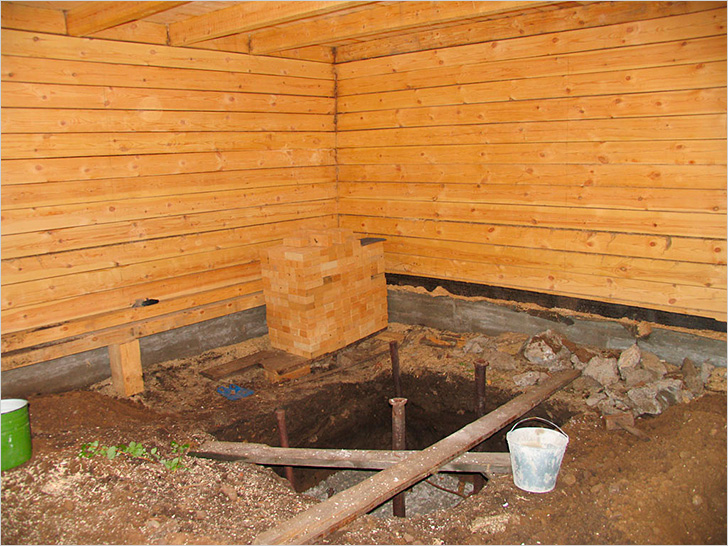

Котлован під фундамент
Крок 2. Дно котловану трамбуем і максимально можливо вирівнюємо по горизонталі. Насипаємо десятисантиметровий шар дрібного битої цегли, бутового каменю або щебеню. Повторюємо процедуру трамбування.
Крок 3. Готуємо рідкий цементний розчин (співвідношення цементу і піску 1 до 3) і заливаємо їм насип.

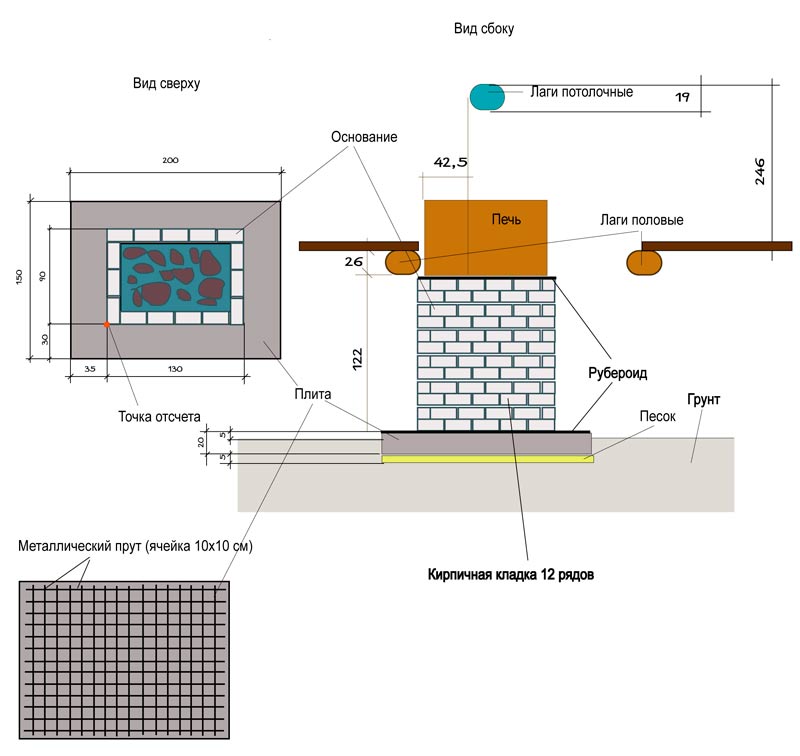

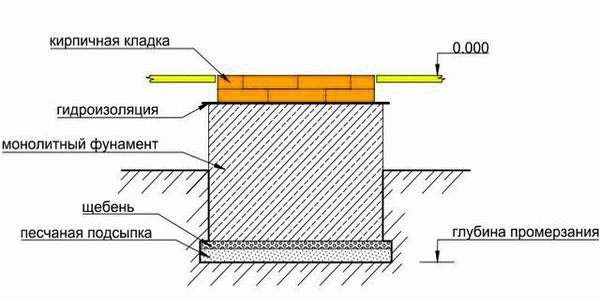

Схема монолітного фундаменту під цегляну піч
Крок 4. Далі можна піти трьома шляхами:
- поєднувати дестисантиметровые шари щебеневої засипки з цементною заливкою. Такий варіант прийнятний для підстав невеликої глибини, а саме до 50 см;
Суцільні фундаменти для печей
- встановити арматурний каркас і залити його бетоном. Каркас в’яжеться дротом з арматури діаметром 10 мм. Розмір 10х10 див. В котлован встановлюється опалубка, каркас повинен відстояти від її стінок і дна на 5 см, для чого використовуються пластикові фіксатори або шматки цегли. Всередину заливається бетон, суміш в процесі заливки ущільнюється глибинним вібратором або металевим прутком. Верхня точка заливки повинна бути нижче рівня чистової підлоги на 15 см;
Підготовка фундаментної подушки під піч

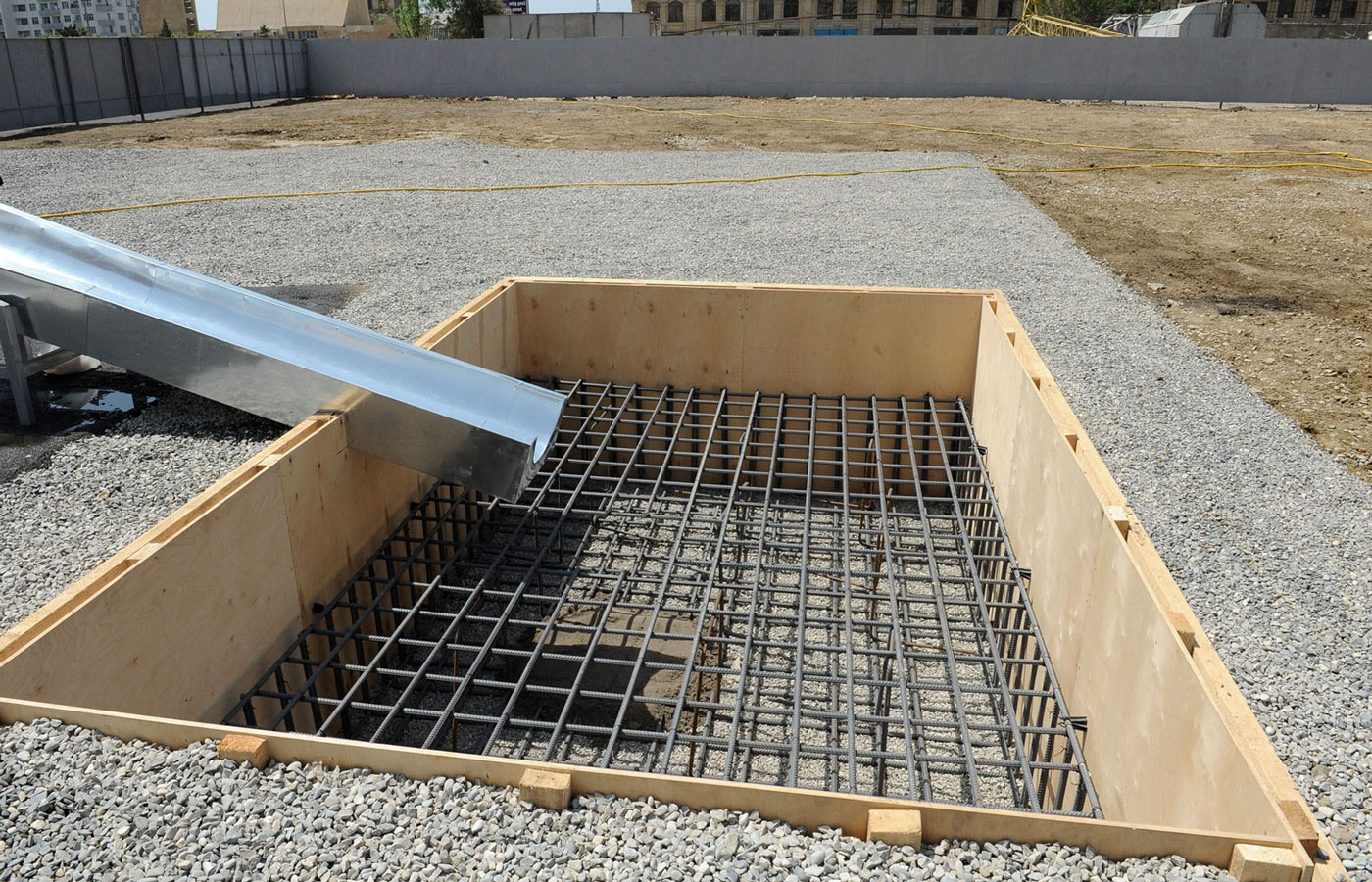

На фото заливка бетону в опалубку і встановлений в ній арматурний каркас
- залити армовану бетонну плиту, поверх якої викласти з силікатної або червоної цегли стінки фундаменту, а внутрішню частину залити бетоном з забутовкой (сипучого заповнювача повинно бути менше або дорівнює обсягу бетону).
Схема фундаменту цегляного з забутовкой
Перший і третій варіанти підстав завершуються шаром цементного розчину. Залитий шар перевіряється рівнем і при необхідності вирівнюється правилом або іншим відповідним інструментом.
Подальші роботи проводяться після повного висихання розчинів, використаних в процесі заливки фундаменту.
Крок 5. Укладаємо гідроізоляцію трьома шарами, фіксацію виробляємо мастикою (для толю використовуємо дьогтьовій, для руберойду – бітумну).
Крок 6. Викладаємо суцільний ряд цеглин. Цілі цеглини кладемо по краях, половинки – всередину. Цегляна основа повинна бути на 5-7 см вже наявного фундаменту, але на 5-7 см ширше самої печі.

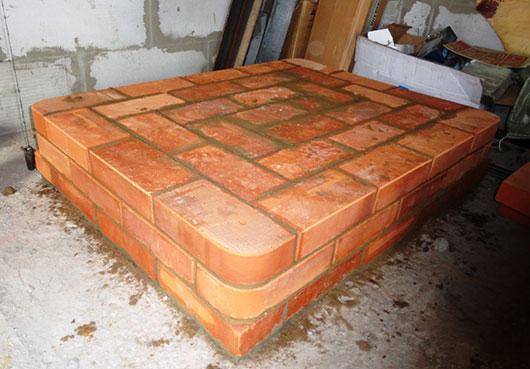

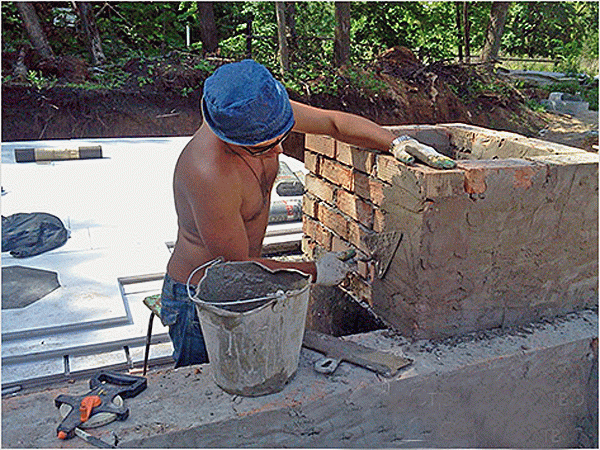

Кладка цегли
Фундамент для печі з цегли
Не застосовуємо цемент для зв’язування цегли між собою. Поверх кладки, яку також перевіряємо на горизонтальність, кладемо ще один шар гідроізоляції, далі викладаємо другий шар цегли, дотримуючись перев’язку між двома рядами. Цегляна підставу в ідеалі повинно бути точно врівень з чистовим підлогою або підніматися над ним на 3-4 див.
Важливе зауваження! Не використовуйте для будівництва цеглу, що пролежав на вулиці всю зиму і неодноразово піддався намокання і промерзання. Такі вироби здатні швидко руйнуватися, що багаторазово знизить термін служби печі.
Простір між фундаментом печі і вдома засипаємо річковим піском.
Етап 6. Будівництво печі-кам’янки своїми руками. Покрокова інструкція

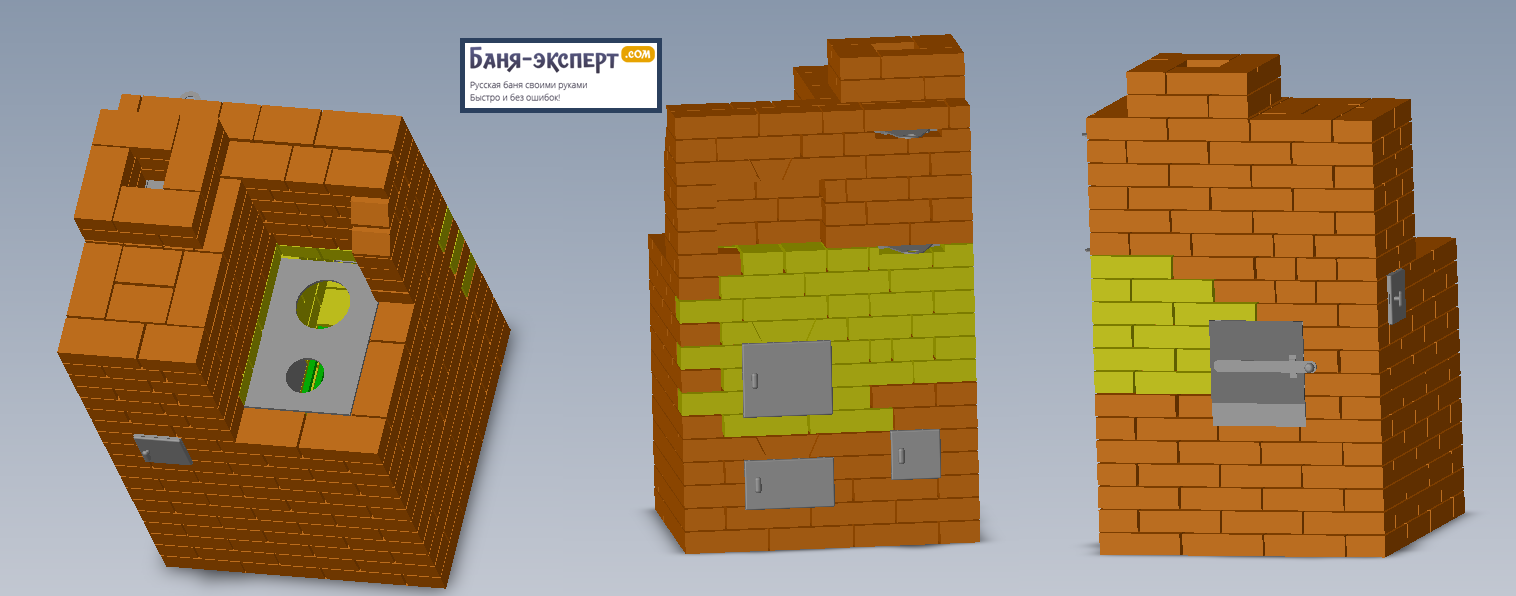

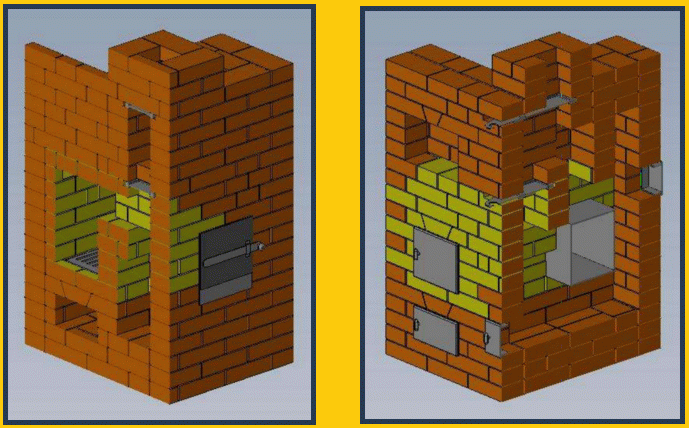

Проект печі в 3d
Цей проект можна реалізувати як в окремій бані, так і в парній, прибудованої до житлового будинку. У печі відсутня бак для нагріву води і теплообмінник, але є варильна панель, на якій легко нагріти воду для 4-6 осіб. При цьому піч остигає дуже повільно, тому тепла вода буде навіть на наступне після процедур ранок, а в приміщенні навіть взимку більше діб температура не опуститься нижче +15 градусів. Піч забезпечить прогрів парної розмірами 3,3х5 метра і з висотою стелі 2 метри до вісімдесяти градусів приблизно за 5-6 годин.

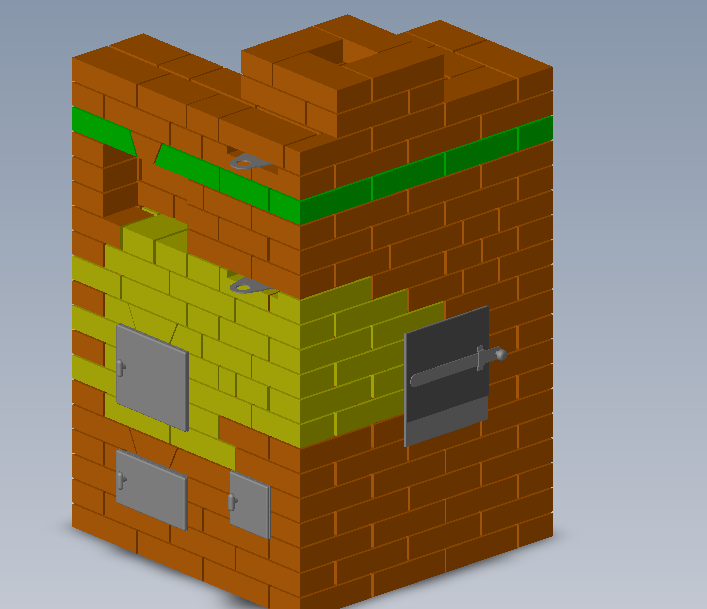

Піч в розрізі
Сама кам’янка розміститься в парній, а завантаження палива буде проводитися з кімнати відпочинку. Банні камені, яких вміщується приблизно 40 кг (талькохлорит), завантажуються в особливий духова шафа, де вони рівномірно прогріваються, завдяки чому пара в лазні виходить сухий і достатньо густий, гарячий.

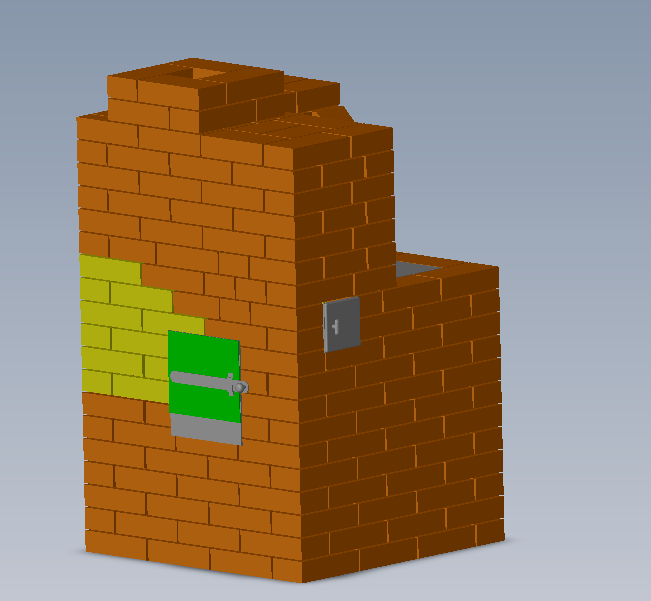

Зеленим показана дверцята духової шафи
Висота печі складе приблизно 1,33 метра. Піч квадратна, сторона 0,89 метра. Оперуючи цими даними, вирахуйте розміри фундаменту і завчасно його закладіть/залийте.
При будівництві печі (димар не береться в розрахунок) будуть використані:
- 269 червоних цеглин;
- 63 вогнетривких цегли ША-8;
ША-8
- топкові дверцята чавунна розмірами 0,21х0,25 м;

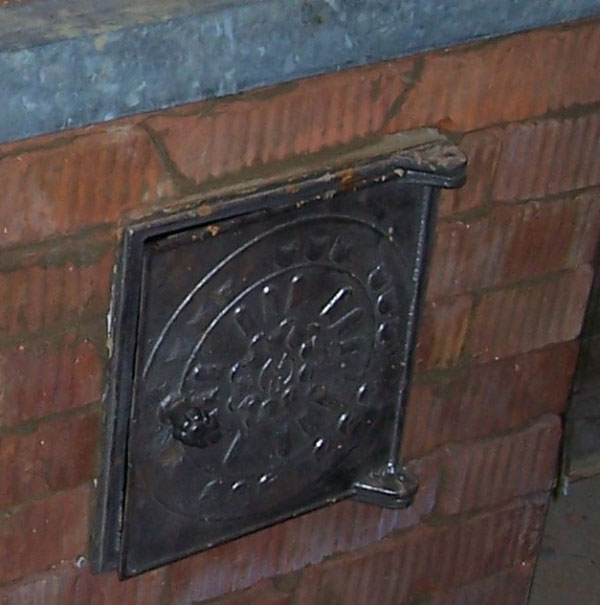

Пічна дверцята — приклад
- дверцята для піддувала 0,14х0,25 м;
- дві прочищувальні дверцята 0,14х0,14 м;
- колосникові решітки 0,38х0,25 м;

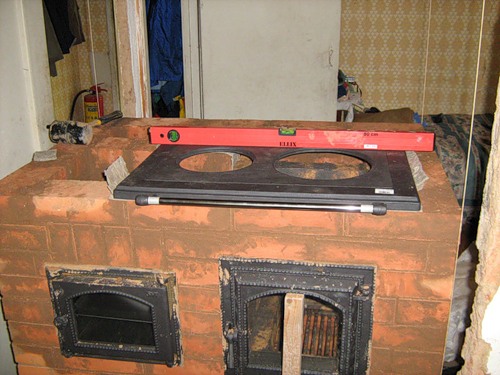

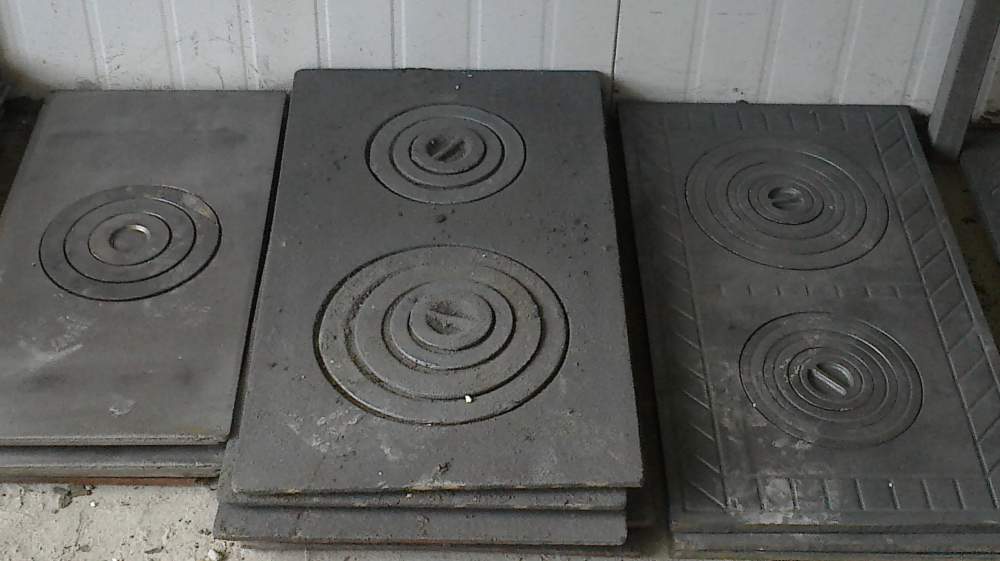

- варильна панель з чавуну двоконфорочна 0,51х0,34 м;
Чавунні плити
- шафа духовий для укладання каменів розмірами 0,25х0,25х0,44 м;

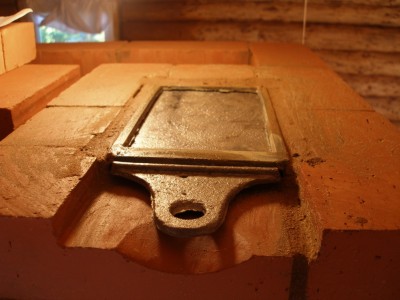

- одна засувка для «літнього» режиму розмірами 0,13х0,13 м;

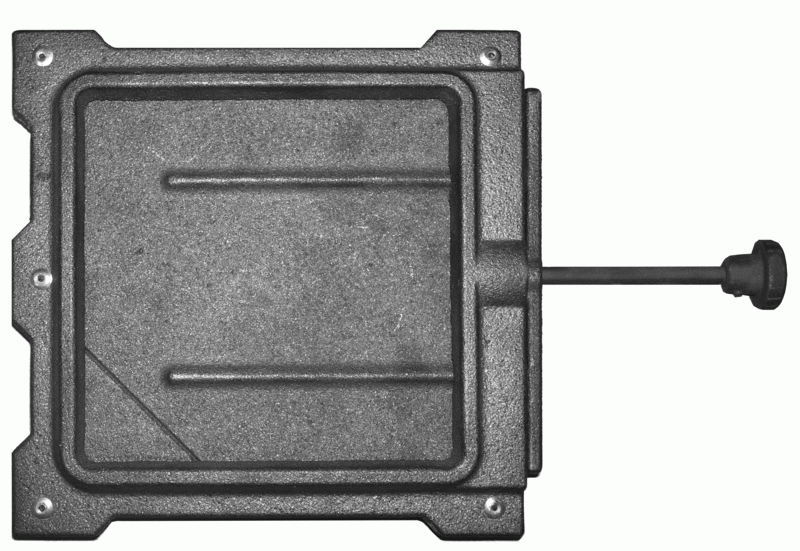

Засувка пічна квадратна

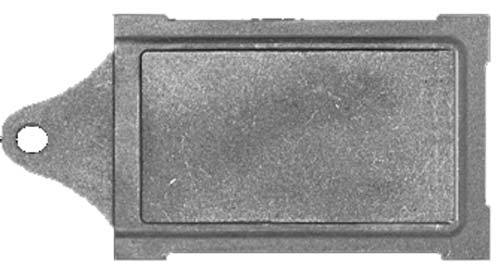

- одна засувка для димоходу, розмір 0,13х0,25 м;
Засувка пічна
- лист предтопочный сталевий розміром не менше 50х70 див.
Лист сталевий предтопочный
Важливі рекомендації до початку роботи:
- ключовим у цегляній кладці є будівельний шов. Він повинен бути рівномірний по кожному ряду, ретельно промазанный. Тільки так ви отримаєте монолітність пічної конструкції, і виключіть витоку диму з паливної камери. Виконуйте процес дуже ретельно;
- перед тим, як укладати цеглу, його потрібно добре зволожити. Для цього підготуйте ємність з водою і опускайте цеглини на 5 – 10 хвилин у воду. Цього часу достатньо для того, щоб адгезія глини та цегли, надалі була на найвищому рівні. Намоклий цегла після висихання виключає виникнення тріщин у готовій пічної конструкції. Цеглу тримаємо в воді, поки не перестануть виходити бульбашки повітря. Вогнетривкі цеглини не замочують, а лише змочують водою;
- перед укладанням кожного подальшого ряду використовуйте будівельний рівень і висок – використання цих інструментів в робочому процесі гарантією, що конструкція буде врятована від геометричних викривлень і перекосів.
Умовні позначення
Ряд 1

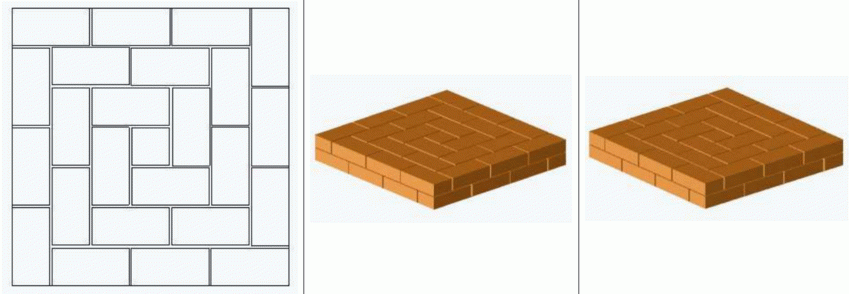

Перший ряд викладаємо з червоної цегли. Всього знадобиться 24 цілих і один розпиляний навпіл цегла. Ряд укладайте дуже рівно, метровим рівнем перевіряйте горизонтальність по сторонах і осях кладки. Рулеткою перевіряйте прямокутність і співвісність. Підганяємо цеглу гумовим молотком. Шви робимо не більш п’яти міліметрів.

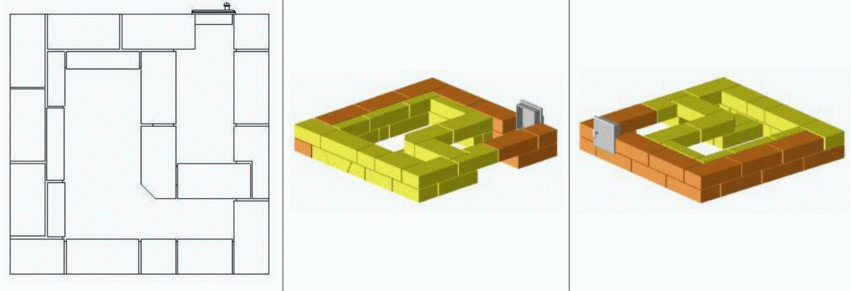

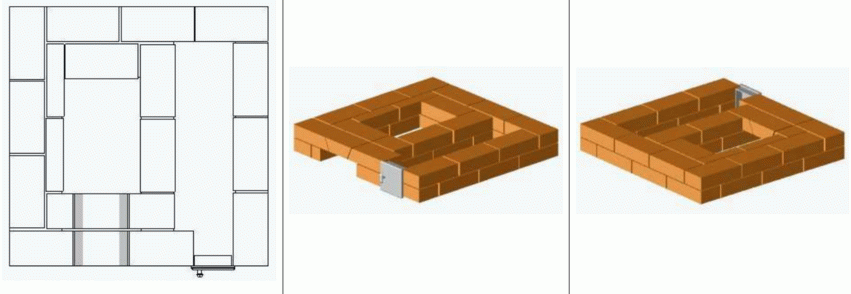

Ряд 1

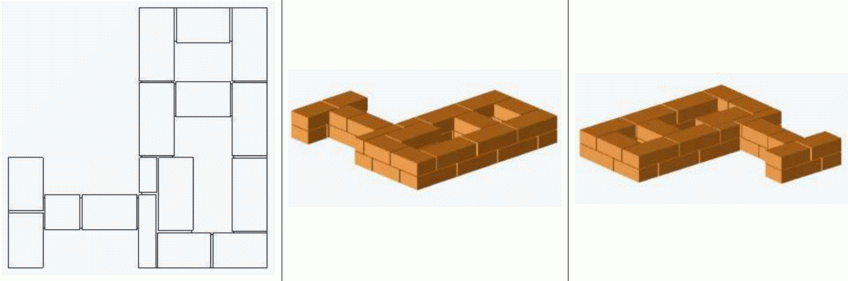

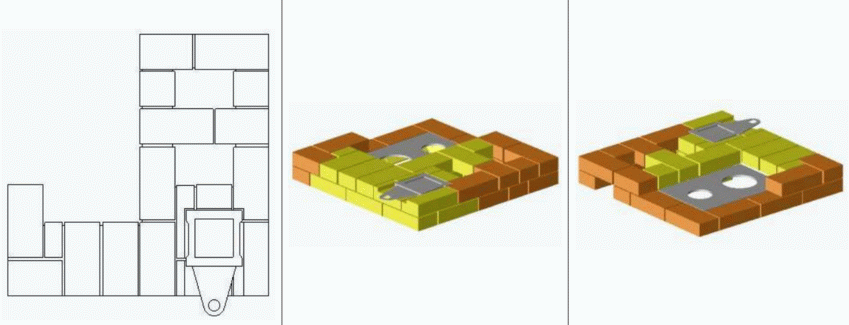

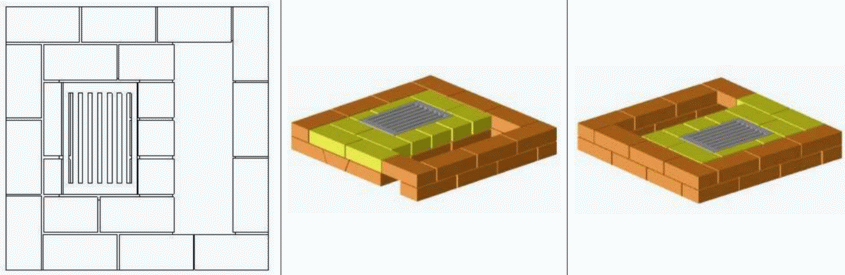

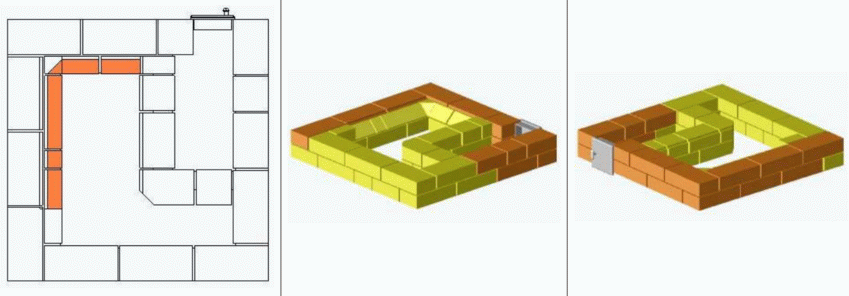

Ряд 2

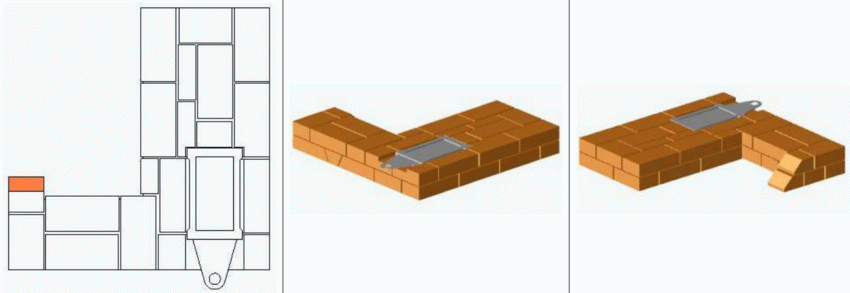

Другий ряд не відрізняється від першого ні кількістю цегли, ні його якістю. Варто тільки уважно дотримуватися перев’язку між двома рядами. Кладку краще починати з кутів, поступово заповнюючи середину.
Ряд 2

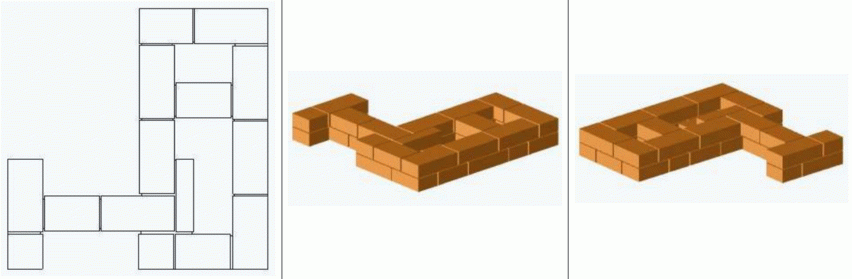

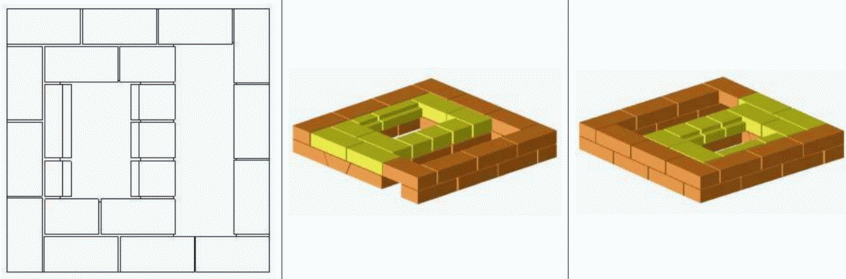

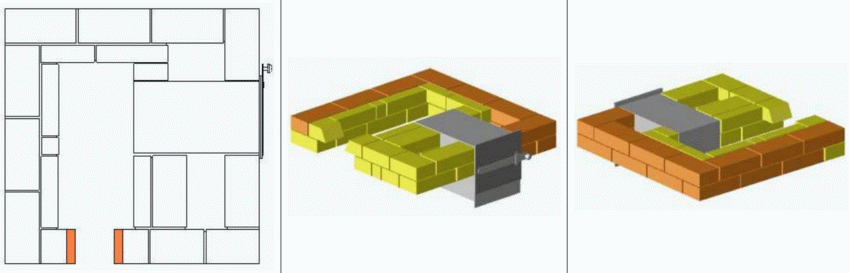

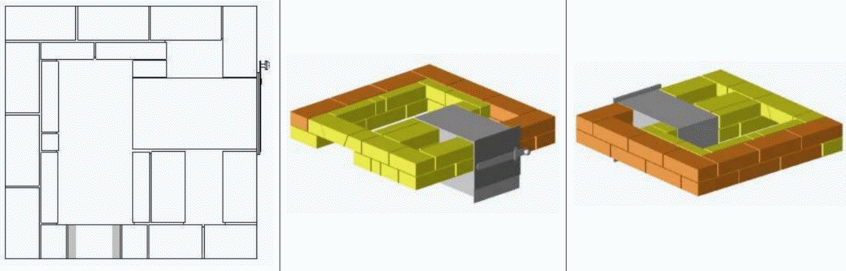

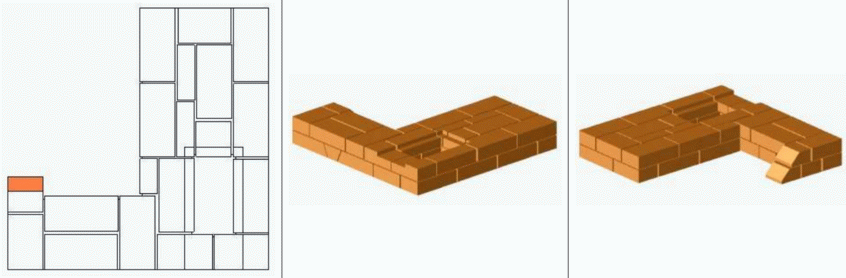

Ряд 3

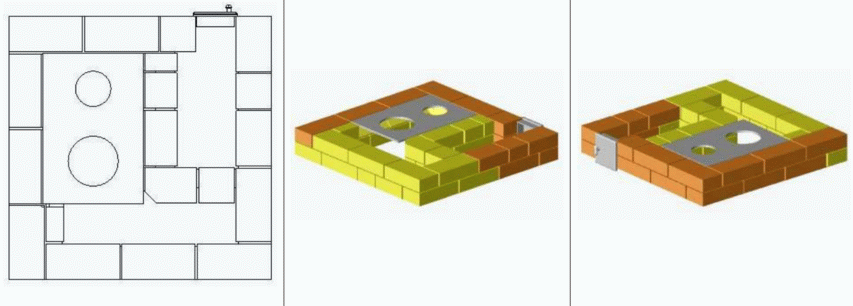

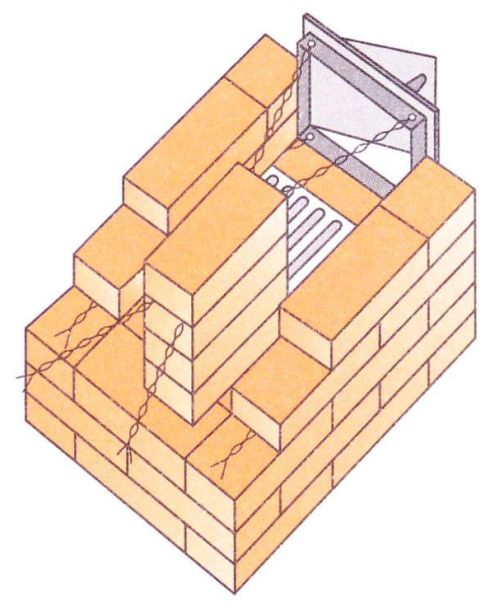

Для третього ряду візьміть двадцять червоних цеглин і дверцята зольної камери. Шістнадцять цеглин укладають цілими, ще чотири распиливаем болгаркою або ножівкою по металу з полотном з карбіду вольфраму (дивіться креслення для точності розпилювання елементів).

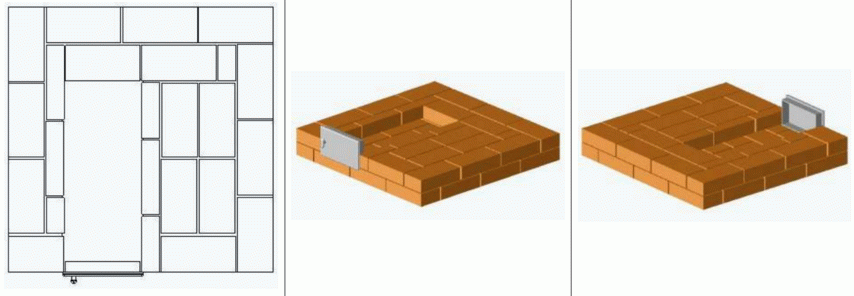

Ряд 3

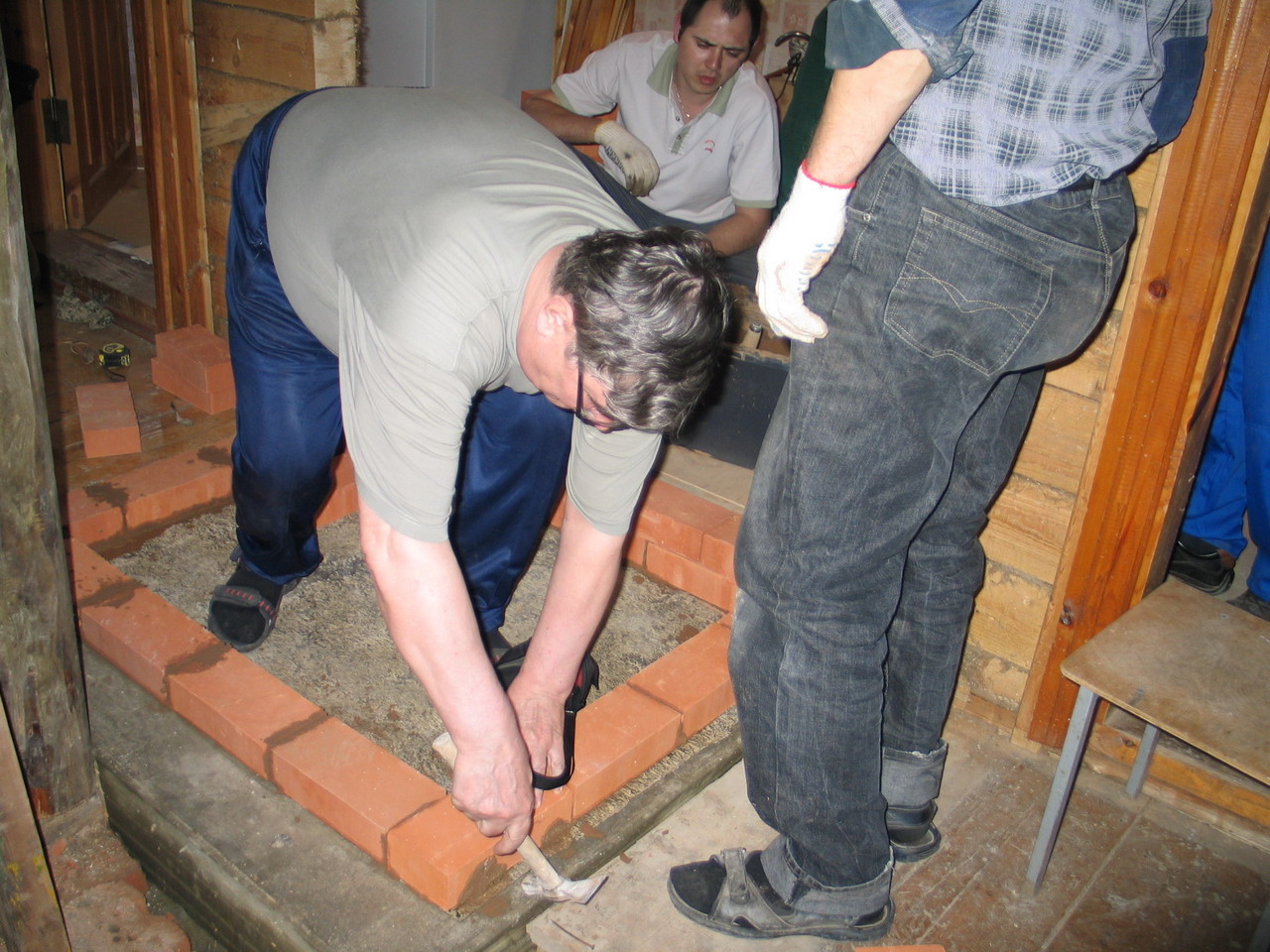

Цегла перед різкою змочуємо і надійно фіксуємо. Дотримуватися техніки безпеки!!!

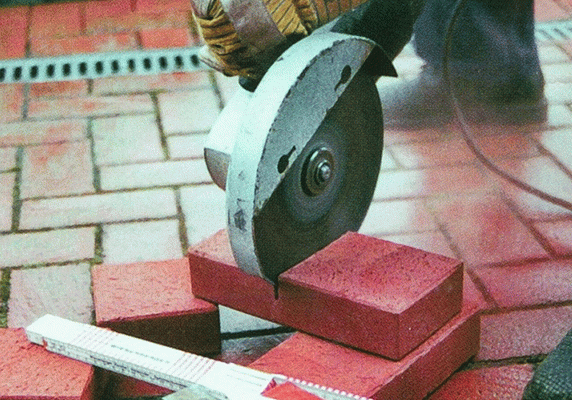

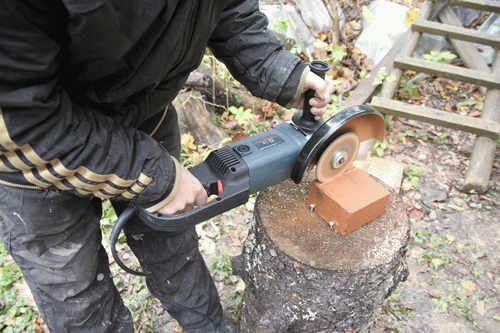

Різання цегли болгаркою — фото
Перед розрізом цегли слід надійно зафіксувати виріб, особливо якщо виконується ручної розпил
Відео – Як різати цегла
Відео – Розпил болгаркою пічного цегли
Не поспішаємо наносити розчин, спочатку весь ряд викладаємо насухо! Цеглу забороняється укладати стесаною (обрізаної) стороною всередину топки або димоходу. Також категорично заборонено обмазувати глиною внутрішні поверхні каналів і топки.
Якщо цегла покладено невдало, знімаємо його, очищаємо від розчину, заново вимочуємо, кельмою наносимо новий розчин, після чого повторно виробляємо підгонку.
У цьому ж ряду закріплюємо дверцята, для цього рамку дверцята обмотуємо по периметру азбестовим шнуром, замазуємо його розчином, вставляємо і скручуємо сталеву в’язальний дріт (діаметр 3-4 мм, довжина 1-1,2 м, кількість прутків для скрутки від 3 до 4) отвори в кутах рамки, а отримані дротяні скрутки пропускаємо між рядами цегли.

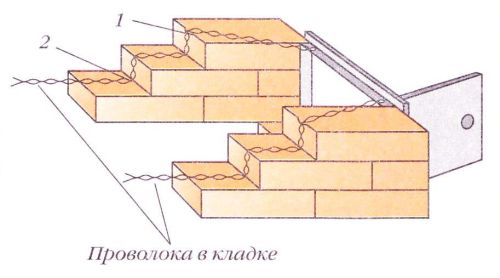

Кріплення дверцят дротом

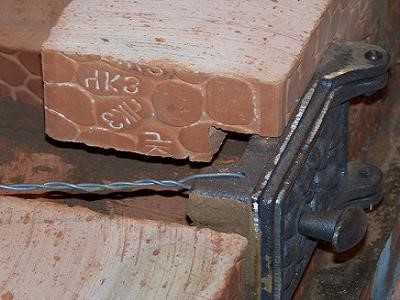

Кріплення дверцят дротом — верхні кінці дроту укладені між цеглинами

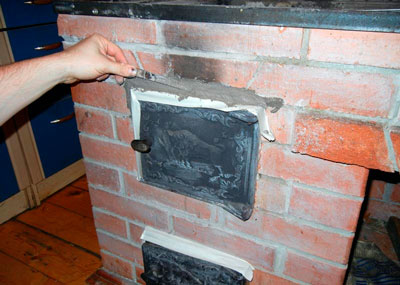

Установка пічних дверцят — фото
Відео – Як прикріпити дріт до дверцят
Відео – Як кріпити пічні дверцята піддувала
Глиняний розчин і тяжкість цеглин надійно утримають рамки дверцят.
Інший спосіб установки дверцят – з використанням металевих смуг або пластин, розширених на кінцях. Елементи кріпляться до рамки дверцят допомогою клепання, після чого фіксуються у швах кладки. Якщо пластини занадто товсті, краще витесати на цеглинах пази.
Схема установки дверцят на пластинах
Матеріали, які використовуються для закріплення пічних дверцят. 1 — металеві пластини. 2 – дріт
Точність установки дверцята перевіряють схилом і рівнем.
Рада. Щоб прочистная дверцята стала більш акуратно і точно, зніміть прямокутну фаску з цеглин, які будуть розташовані по периметру рамки дверцят. То є отвір для установки дверцят повинно бути на 5 мм довший і ширший рамки.
Не турбуйтеся, якщо за день вам вдасться викласти тільки три ряди. Замочування, підрізка, підгонка і кладка вимагає часу, терпіння і акуратності.
Ряд 4

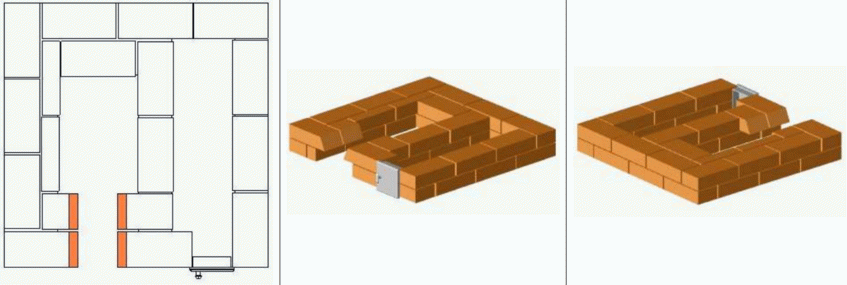

Ряд 4
У четвертому ряду продовжуємо формувати зольний камеру, додатково викладаючи нижній горизонтальний канал. Для всього ряду потрібно 16 цеглин. Для каналу відразу ставимо дверцята 0,14х0,14 м. Дверцята можна кріпити без азбесту, просто на розчин, так як в цьому місці температура буде невисокою, а теплове розширення металу мінімальним.

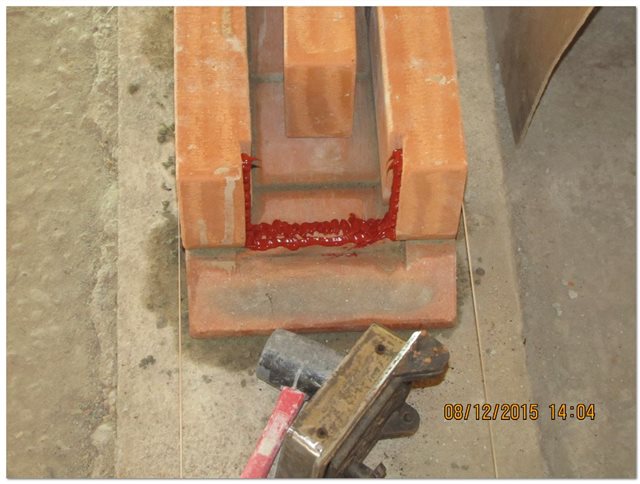

Спосіб установки прочистной дверцят на термостійкий герметик
Ряд 5
Ряд 5
5 ряд, укладений замковий цегла
Для п’ятого ряду беремо 16 з половиною червоних цегли. Чотири з них стесываем навскіс, щоб зробити перекриття дверцята методом «в замок». Цеглу укладаємо стесаною стороною вгору. Ще два цегли стесываем навскіс, утворюючи перекриття.
На фото показаний цегляний замок
Ряд 6

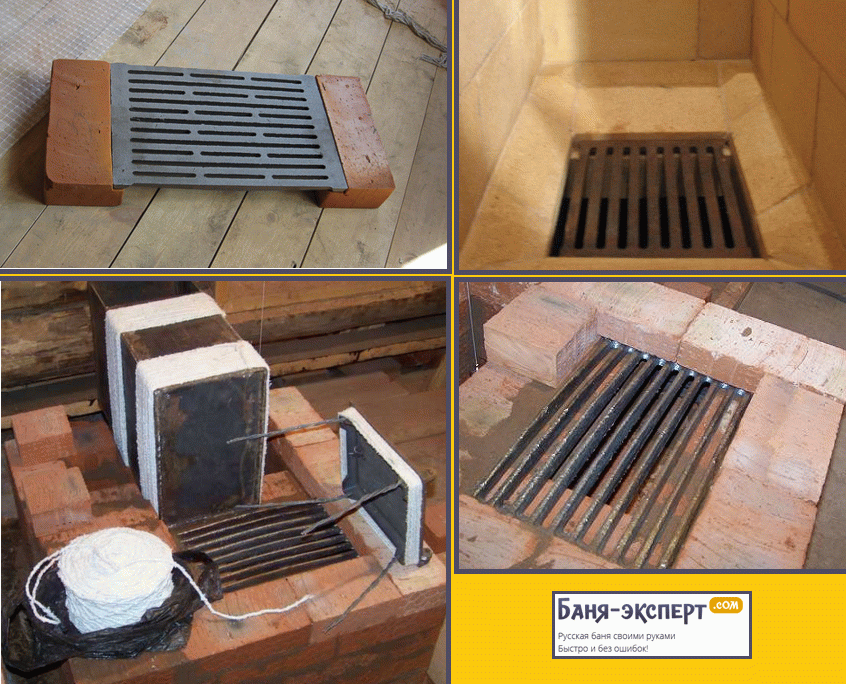

У шостому ряду буде використаний шамотна цегла в кількості шести з половиною штук і червона цегла – 12 шт. На схемі він показаний жовтим кольором. З шамоту викладаємо основу паливної камери. Робимо прорізи для укладання колосникових ґрат. Отвір для решітки має бути на 5-7 мм більше за неї, щоб розширюється метал не зруйнував кладку. Простір між ґратами і цеглою (фасками) засипаємо піском.
6 ряд
6 ряд, покладена решітка колосника
Досвідчені пічники радять колосникові ґрати укладати з невеликим, до трьох сантиметрів, ухилом у бік пічних дверцят.
Принцип укладання колосника
Одним цеглою перекриваємо дверцята прочистную.

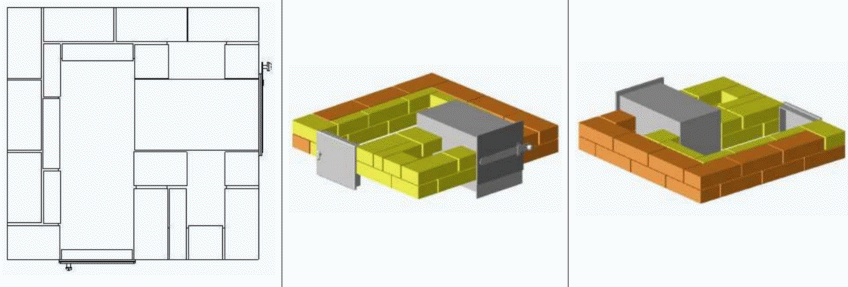

Ряд 7
В цьому ряду з 9 червоних і 5 шамотних цеглин формуємо паливну камеру. Цегла, який ставиться в задній частині топливника, стесываем навскіс під кутом 45 градусів.

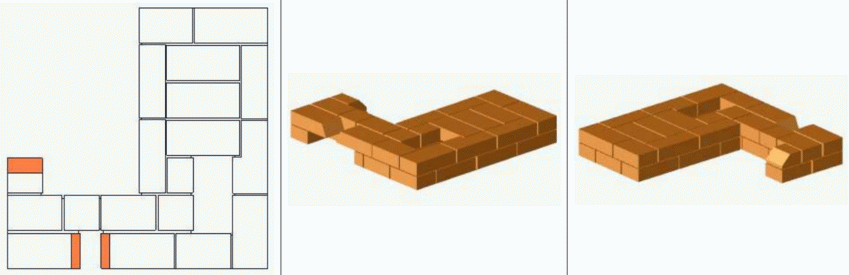

Ряд 7
Встановлюємо дверцята, використовуючи азбестовий шнур. Розмір дверцят 21х25 див.
Також розміщуємо зварної духова шафа зі сталі товщиною 8 мм Шафа своєю задньою частиною буде перебувати в паливній камері. У шафи дверцята трохи менше його висоти, тобто, піднята, за рахунок чого банні камені не випадуть на підлогу.
Рекомендується обмотати азбестовим шнуром або прокласти базальтовий картон в тих місцях, де шафа буде стикатися з цеглою.

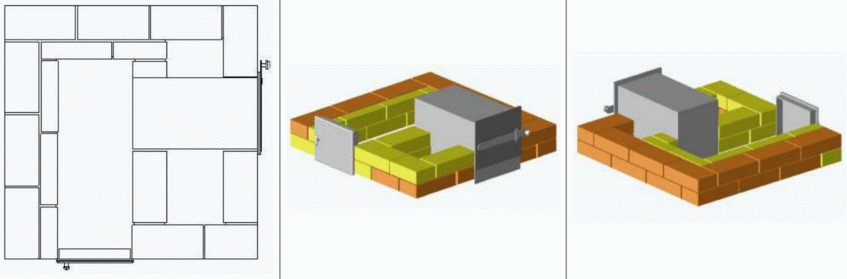

Ряд 8
Ряд 8
Кладку виконуємо за схемами-порядовкам. Для роботи беремо за сім червоних цеглин і шамотних.
Ряд 9
Ряд 9
Для дев’ятого ряду знадобиться 6,5 червоних і 7 шамотних цеглин. Вибудовуємо стінки топливника.
Ряд 10
Ряд 10
У цьому ряду вже розглянутим вище методом «у замок» перекриваємо топкову дверцята. На весь ряд піде 7 червоних, 8 шамотних цеглин і ще 1 стесанный клином шамотна.
Ряд 10, перекриття в замок
Ряд 11
Беремо 10 з половиною шамотних і 6 з половиною червоних цеглин. Перекриваємо дверцята і задню частину духової шафи. Укладаємо цеглини, з’єднуючи топливник з найближчим вертикально розташованим каналом. Над шафою утворюється ще один канал – встановлюємо туди дверцята.
Ряд 11
Ряд 12
Беремо 12 червоних і 9 шамотних цеглин. Виробляємо стесывание, як показано на схемі, також робимо виїмку для варильної панелі з урахуванням необхідних пятимиллиметровых зазорів. Укладаємо варильну панель 51х34 см, розчин не використовуємо.
Ряд 12
Ряд 12, встановлена варильна плита
Варильна панель перевіряється рівнем
Ряд 13
Встановлюємо засувку в ближній вертикальний канал. Для установки металевого елемента робимо прорізи в цеглі, як показано на схемах. Дальній вертикальний канал, починаючи з цього ряду, роздвоюється.
13 ряд
13 ряд, встановлена засувка
Установка шибера в піч
Засувка в печі — фото
Для роботи беремо 9 шамотних і 6 з половиною червоних цегли.
Ряд 14
Ряд 14
Починаємо формувати декоративну нішу, для чого використовуємо 15,5 червоних цегли. Шамот більше не застосовуємо.
Ряд 15
Ряд 15
Об’єднуємо близький канал і центральний. Використовуємо 13,5 цеглин.
Ряд 16
Ряд 16
Продовжуємо кладку по порядовке. Беремо 14 з половиною цегли.
Ряд 17
17 ряд
Перекриваємо далекий канал і центральний. Дві цеглини над нішею стесываем навскіс, щоб зробити замкове перекриття. Так само навскіс стесываем цегла над варильною панеллю. Укладаємо клиновий цегла в замок. Витрата на ряд – 18 шт.
Ряд 17 показаний зеленим кольором
17 ряд, замкове перекриття
Ряд 18
Перекриваємо піч повністю, за винятком близького каналу. В цьому каналі робимо вирізи, щоб встановити засувку 13х25 див. Над плитою ще одна цеглина стесываем навскіс. Витрата – 16 шт.
18 ряд
18 ряд, встановлена засувка
Ряд 19
З 17 з половиною цегли робимо повторне перекриття, залишивши тільки димовий канал розміром 13х13 див.
19 ряд
Ряд 20
З чотирьох цеглин формуємо основу труби димоходу.
20 ряд
Ряд 21
З перев’язкою кладемо другий ряд труби.
Ряд 21
Відео – Опис будівництва печі
Важливі рекомендації
Внутрішні поверхні печі повинні бути як можна більш гладкими, щоб на них не накопичувалася сажа, тому в процесі кладки виступила глину обов’язково зчищають або зіскрібають.
Цегляний димар зсередини повинен бути гладким
Як сушити піч? Приблизно на тиждень залишаємо агрегат з відкритими засувок і дверцятами. Не закриваючи дверцят, кладемо в топку зовсім небагато палива, щоб трохи прогріти стінки. На наступний день повторюємо операцію, збільшивши кількість палива. При цьому дверцята не закриваємо. Коли на стінках не залишиться мокрих слідів, а на засувці – конденсату, піч готова до першої цієї топці.
Відео – Пічка в лазню своїми руками
Відео — Сушіння печі
Після просушування піч можна протопити і перевірити в ній тягу, відкривши засувки, потім піднести запалений сірник до відкритих дверцятах топливника. Якщо полум’я відхилиться всередину печі, значить, тяга є.
Як перевірити тягу в димоході
Тяга залежить від димової труби, яка в свою чергу повинна бути в довжину не менше п’яти метрів, якщо рахувати від колосникових грат. Більш точно висоту димової труби над дахом можна визначити по картинці. Але пам’ятайте, що у сирих труб тяга буде дещо слабше.

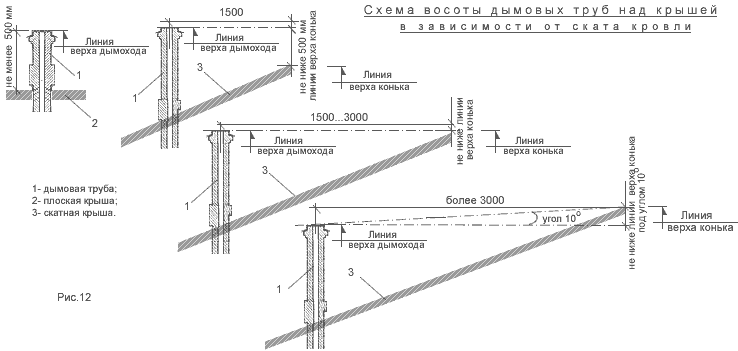

Висота димової труби
Висота димових труб і димових каналів над дахом
Цегляну трубу рекомендується в два шари білити крейдою або вапном, щоб відразу стали помітні витоку пічних газів. Несправна труба відразу ремонтується. Над покрівлею труба димоходу обов’язково штукатуриться, а для кладки використовується розчин цементний, цементно-вапняний або просто вапняний, цегла ж вибирається самий якісний, без сколів, тріщин, інших дефектів.
Штукатурка труби
Облицювання плитками димохідної труби
Не забувайте чистити піч – навесні, якщо плануєте топити лазню влітку і два рази на рік, якщо користуєтеся постійно. У разі появи тріщин, відразу закладайте їх глиняним розчином, завдаючи і розрівнюючи його кельмою.
Чистка печі
На фото ремонт цегляної печі
