Якщо ви все, що необхідно для дому робите своїми руками, то у вас напевно є невеличка майстерня, в якій ви можете працювати і зберігати інструменти. У деяких випадках вам потрібно виконати обробку деталей на токарному верстаті. Однак купувати для цього токарний верстат занадто дорого і невигідно. Тому можна спробувати зробити. Якщо ви не знаєте, як зробити станок своїми руками, ознайомтеся з нашою статтею.
Зміст статті:

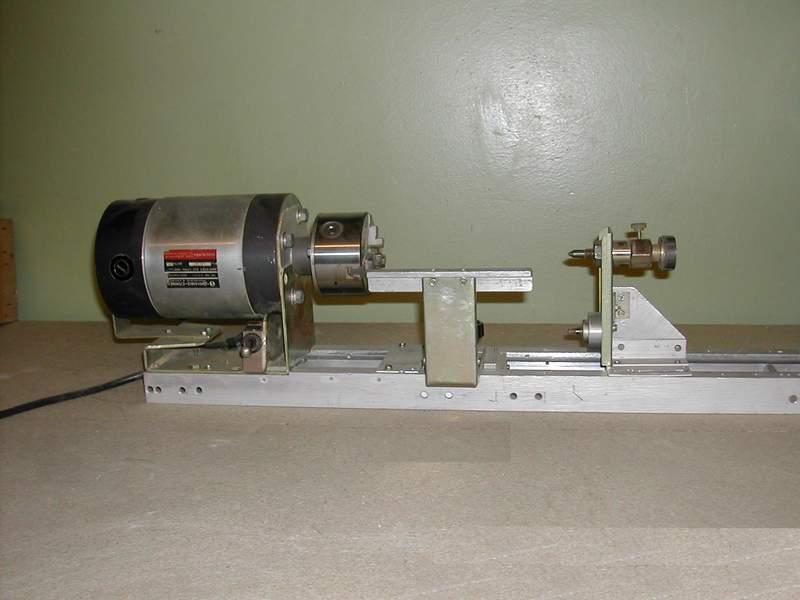

Загальна конструкція
За твердженнями професіоналів самостійно зібрати простій токарний верстат не так вже важко. Загальна конструкція цього агрегату складається з наступних елементів:
- масивної станини;
- направляючих;
- двох бабок, одна з яких повинна бути рухливою;
- кріплення шпинделя;
- приводу;
- підтримує центру.
Всі перераховані деталі можуть бути як простими, так і складними. Залежно від цього верстат буде простим або навпаки, досить складним. Вибір за вами.
Привід верстата
Як правило, вважається найважчим визначити, яким повинен бути привід. Якщо вам потрібен пристрій, потужність якого не занадто велика, то можна використовувати двигун пральної машинки або електродрилі. Однак потрібно простежити, щоб потужність двигуна була не менше ніж 200 Вт. Що ж стосується кількості оборотів в хвилину, цей показник може коливатися в межах від 1400 до 2200. В результаті ви отримаєте досить функціональний токарних верстат, який дозволить вам вирішити багато різних завдань і обробити необхідні вам деталі.
Станина
Цей елемент токарного верстата можна зробити з сталевого куточка високої міцності. Пам’ятайте, що вам буде потрібно також виконати монтаж бабки, яка підтримує шпиндель. У свою чергу шпиндель збирається з підшипників 203. Для кріплення шпинделя до станини використовуйте болти М8.

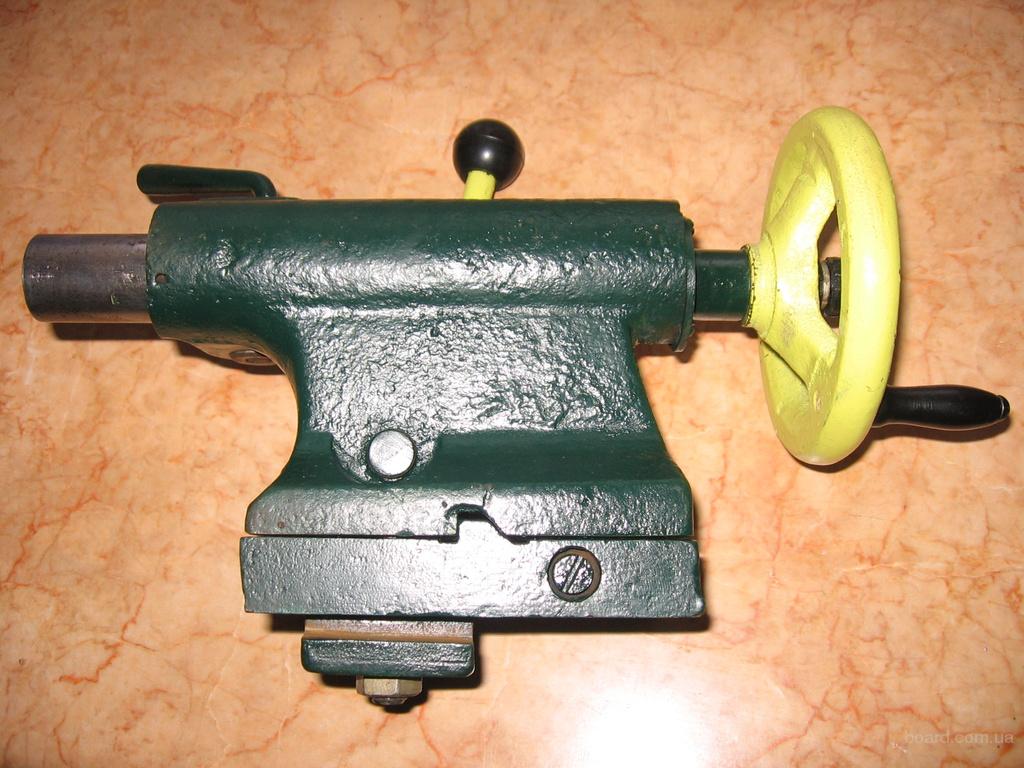

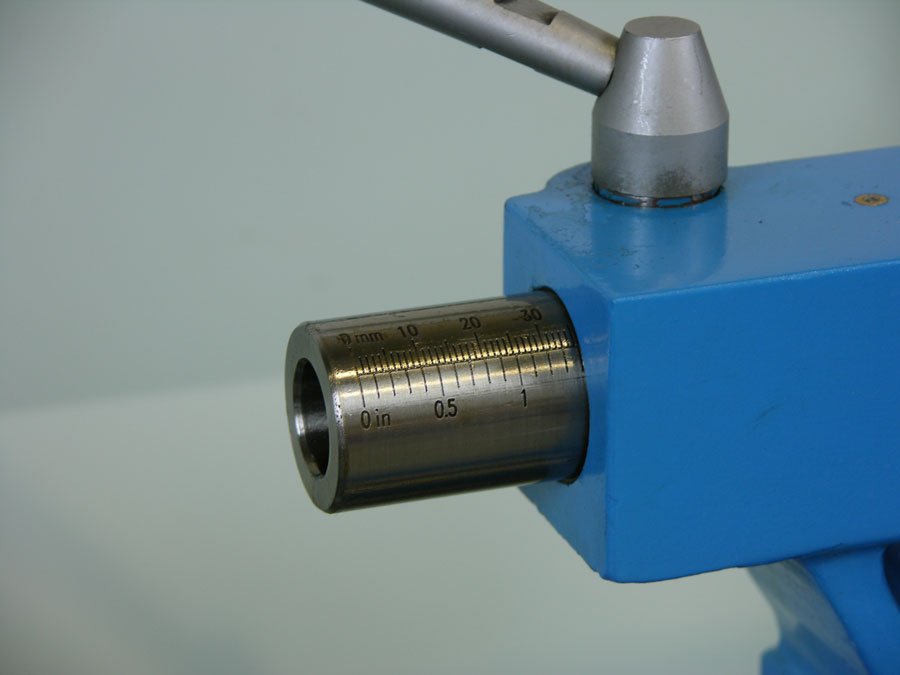

Задня бабка
Задню бабку виготовляють із сталевого куточка і пластини, з’єднуючи їх шляхом зварювання. При цьому пластина повинна спиратися на напрямні, наявні у станини. Пластину кріплять до напрямних за допомогою приєднання до іншої пластині, що контактує з полицями куточків.
Для кріплення використовуйте болти М8. На верхню площину задньої бабки приварюються гайки М8, які потрібні для фіксації заднього центру. Для цього болти М8 сточують під кутом 60 градусів. Забезпечення робочого положення відбувається за допомогою контргайки. Виходячи з вищесказаного, можна зробити висновок, що зібрати саморобний токарний верстат не важко з підручних матеріалів.
Упори
Упор являє собою рамку у вигляді літери «П». Її виготовляють з металевого куточка і монтують на станині, закріплюючи болтами М8. Різці можна придбати стандартні, а можна зробити їх самостійно з старих напилків. Під час роботи різців край упору вгорі служить основою.
Центрування шпинделя
При зварюванні станини їх куточків намагайтеся дотримуватися точність. Коли станина буде зроблена, до задньої бабки слід приварити гайки у кількості двох штук з навернутими болтами. Вони буду служити заднім центром. У попередньо зібраний шпиндель з підшипниками необхідно вставити передній центр.
Це виглядає як упор, заточений у вигляді конуса. При його установці особливу увагу приділіть тому, щоб правильно і точно виставити центр. Це дуже важливо, перш за все, в тому випадку, якщо ви збираєте токарний верстат для роботи з металевими деталями. Якщо центрування шпинделя буде неточною, то це спровокує руйнування всієї конструкції верстата.
Безпека приводу
Коли збірка буде закінчена, слід перевірити, чи легко обертається шпиндель, а також переконатися в тому, що передній і задній центри розташовані правильно відносно осей. Пам’ятайте, що монтаж двигуна повинен обов’язково супроводжуватися установкою захисного кожуха для передавального механізму. Тільки тоді ви можете бути спокійні за безпеку проведення робіт.
Правила роботи на токарному верстаті
Якщо вам вдалося самостійно зібрати токарний верстат, то необхідно знати і правила роботи на ньому. Перш за все, потрібно стежити, щоб при роботі інструмент розташовувався перпендикулярно поверхні оброблюваної деталі. При обробці торцевих площин в якості опори краще всього використовувати задню бабку. Якщо ви працюєте дуже близько від підтримуючого центру, то виявляйте акуратність, інакше центрування порушиться.
