Геометрична форма перерізу полого профілю чотирикутної форми забезпечує високу жорсткість конструкції і відносну простоту виготовлення.

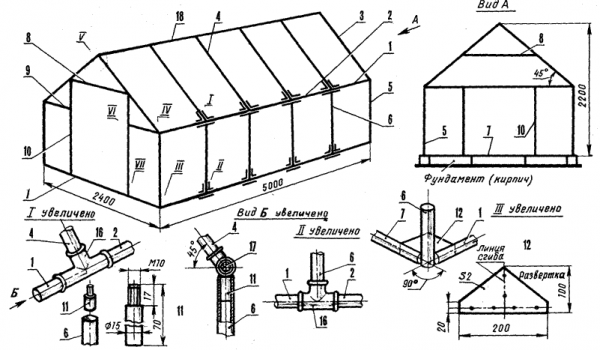

Схема теплиці з профільної труби своїми руками, наведена на рисунку, дозволяє оцінити матеріаломісткість і потенційні трудовитрати на зведення конструкції. Види і перерізу, відображені на малюнку, являють собою креслення кріпильних елементів для з’єднання деталей, що використовується при складанні тепличної споруди.
Поширені конструкції теплиць з профільної труби двох типів – з двоскатним і аркової формою даху. Стандартним розміром теплиці з профільної труби є конструкція з шириною 3 метри і довжиною 6 метрів.
Виготовлення теплиць з профільної труби своїми руками простіше виконати при скатної конструкції, представленої на схемі вище, через відсутність необхідності зміни геометрії металопрокату для надання йому дугоподібного профілю.

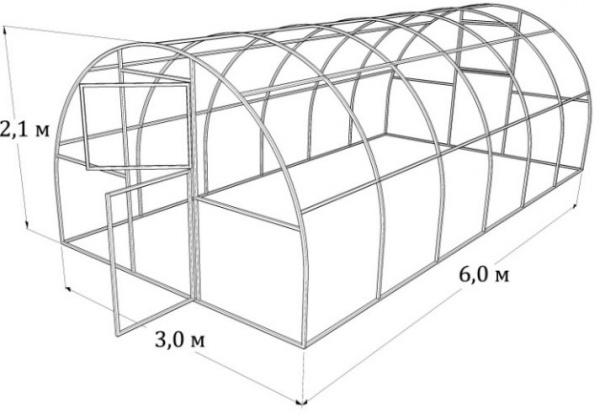

Теплиця з профільної труби з дугоподібною формою каркаса при тій же довжині конструктивних елементів, що і скатна споруда, дозволяють отримати споруду з великими розмірами по висоті й ширині. Креслення теплиці з профільної труби 20х20 з дуговим профілем, представлений нижче, це наочно демонструє.

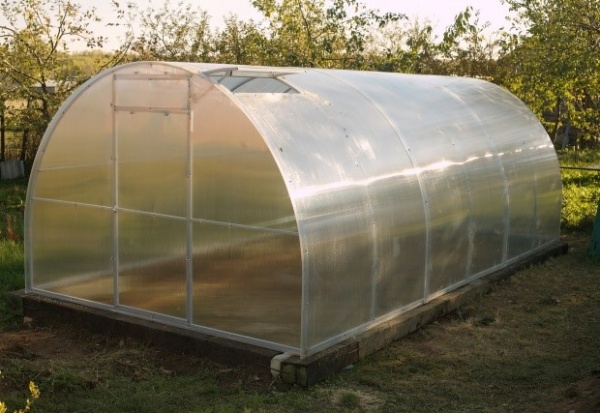

Аркові теплиці з профільної труби мають більш ергономічний зовнішній вигляд і істотно спрощують укладання укривного матеріалу, будь то полікарбонат або поліетилен. У той же час для можливості скління і більш тривалого терміну служби більше підходить теплиця будиночком з профільної труби.
Важливо! Металевий профіль повинен бути захищений від корозії, в іншому випадку обмежений термін служби.
Чим пофарбувати теплицю з металевих профільних труб визначається станом поверхні. При нержавіючому металі – фарбування не буде потрібно, при поверхні без слідів іржі – достатнім буде тришарове нанесення нітрофарби, якщо ж поверхня іржава – потрібно кислотна обробка і багатошарове покриття грунтом.
Двосхилий конструкція

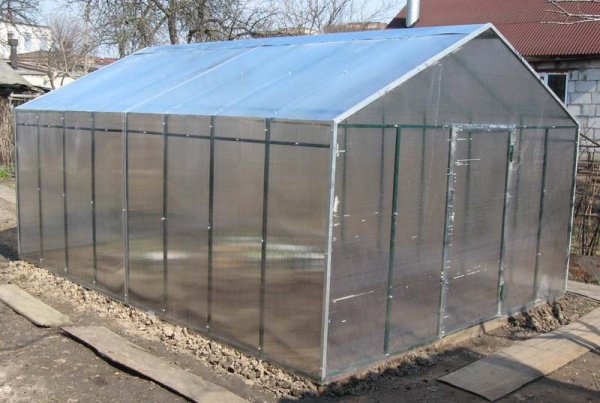

Двосхилий теплиця з профільної труби своїми руками є найбільш поширеним варіантом виготовлення споруди з жорстким корпусом, призначеного для тривалої експлуатації та придатного для скління або застосування полімерного укривного матеріалу.
Основною складовою будь тепличної споруди є профільований металевий скелет, який представляє собою опорну конструкцію для закріплення покриття, захищає посіви від атмосферних впливів. Каркас тепличної споруди при двосхилим даху може бути виготовлений двома способами:

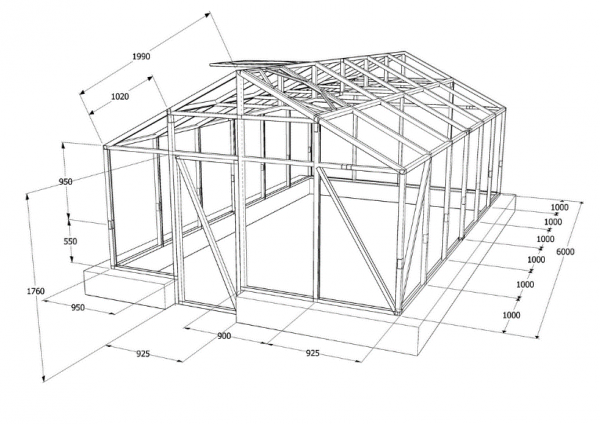

Креслення тепличної будівлі з розмірами, наведений нижче, наочно демонструє конструктивні елементи, що входять до її складу і додають необхідну жорсткість закінченому спорудження.
Представлена теплиця з профільних квадратних труб має розмір 6х4 метри і подвійні форму даху, вхід зміщений щодо центру, що передбачає грядки різної ширини. В скаті даху обладнана кватирку для провітрювання і підтримки необхідного мікроклімату.
Каркас тепличної споруди є основним несучим елементом і вимагає ретельного скріплення деталей конструкції між собою за допомогою рознімних болтових з’єднань або за допомогою зварювання. Для раціонального використання матеріалу та мінімізації відходів (обрізків), проектування тепличної споруди повинно передбачати використання цільної батоги металопрокату за умови дотримання ширини та висоти споруди.
Розрахунок теплиці з профільної труби в цьому випадку зводиться до визначення висоти фронтону даху [h], що представляє собою рівнобедрений трикутник з основою рівним ширині споруди [S]. Довжина стегна трикутника при такому розрахунку визначиться як половина різниці довжини металопрокату [L] і подвоєної висоти бокової стінки споруди [H], з урахуванням висоти фундаменту [h1]. Піднесення фундаменту над рівнем землі зменшує розрахункову висоту бічної поверхні на величину рівну своєму подвоєному значенню.
Калькулятор розрахунку тепличного споруди в цьому випадку можна представити формулою:
Розрахунок каркаса проектованого споруди полягає у визначенні загальної довжини металопрокату, одержуваної підсумовуванням довжини всіх деталей.

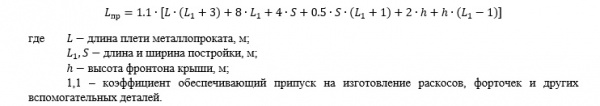

Розрахувати профільну трубу на теплицю 3х4 прийнявши, що один сегмент виготовляється з цілісної батоги металопрокату, можна застосувавши наступне співвідношення:
Важливо! Запас довжини в 10% прийнятий при восьми раскосах, по чотири на кожен торець. При більшій кількості елементів жорсткості буде потрібно збільшення коефіцієнта запасу.
Зварювання каркасу
Зварювання каркасу тепличного споруди необхідна для з’єднання деталей між собою та додання жорсткості конструкції.

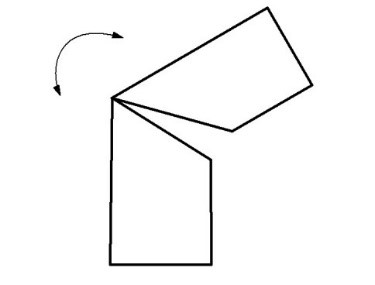

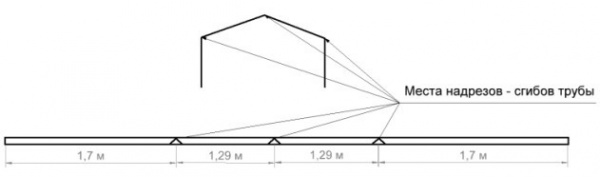

Схема надрізів по довжині батоги металопрокату та її згину, представлені нижче, наочно демонструють зміст операцій по збірці основної деталі, складовою каркас тепличної споруди. Зварювання виробляється по місцях згинів дозволяючи отримати жорсткий елемент каркасу.
Арочна конструкція
Виготовлення тепличного споруди при арковому зводі включає в себе наступні заходи:

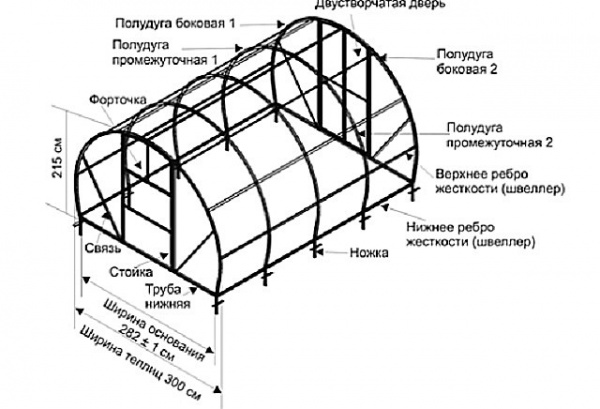

Нижче представлена схема тепличної будівництва арочної форми з позначенням елементів конструкції при виготовленні полудугой, а не цілісної складальної одиниці у вигляді арки. Така схема виготовлення вимагає більшого числа поздовжніх планок, що збільшує металоємність і вага конструкції.
При великих габаритах арочного споруди потрібно з’єднання деталей між собою за допомогою зварювання. Відеосюжет процесу монтажу подібної конструкції представлений нижче:
Як самому загнути профільну трубу для теплиці
Нижче представлено відео, яке демонструє як загнути профільну трубу для теплиці за допомогою саморобного трубогиба і відповідає на питання – Як правильно зігнути профільну трубу для теплиці? Саме застосування верстатного обладнання дозволяє домогтися поступового зміни форми цільного металопрокату і отримати повноцінний арочне склепіння без застосування додаткових стиків між елементами.
При відсутності трубогибного верстата або пристосування, алгоритм отримання гнутої форми металопрокату, можна сформулювати наступним чином:
Відеоматеріал, що демонструє роботу трубогибного верстата, для отримання гнутої форми металопрокату в умовах гаража можна побачити нижче:
Обладнання для виготовлення теплиць з профільної труби, крім розглянутих вище трубогибных верстатів, може включати ручні пристосування для отримання гнуття невеликої довжини. Також для обробки металу в процесі виготовлення буде потрібно наступний електроінструмент: болгарка або турбинка, зварювальний трансформатор, дриль з регульованою частотою обертання і шуруповерти, при відсутності такої можливості.
Готова теплиця з профільної труби
Теплиці з профільної труби представлені на фото нижче наочно демонструють чого можна домогтися, якщо захотіти звести тепличну споруду на присадибній ділянці власними руками.
