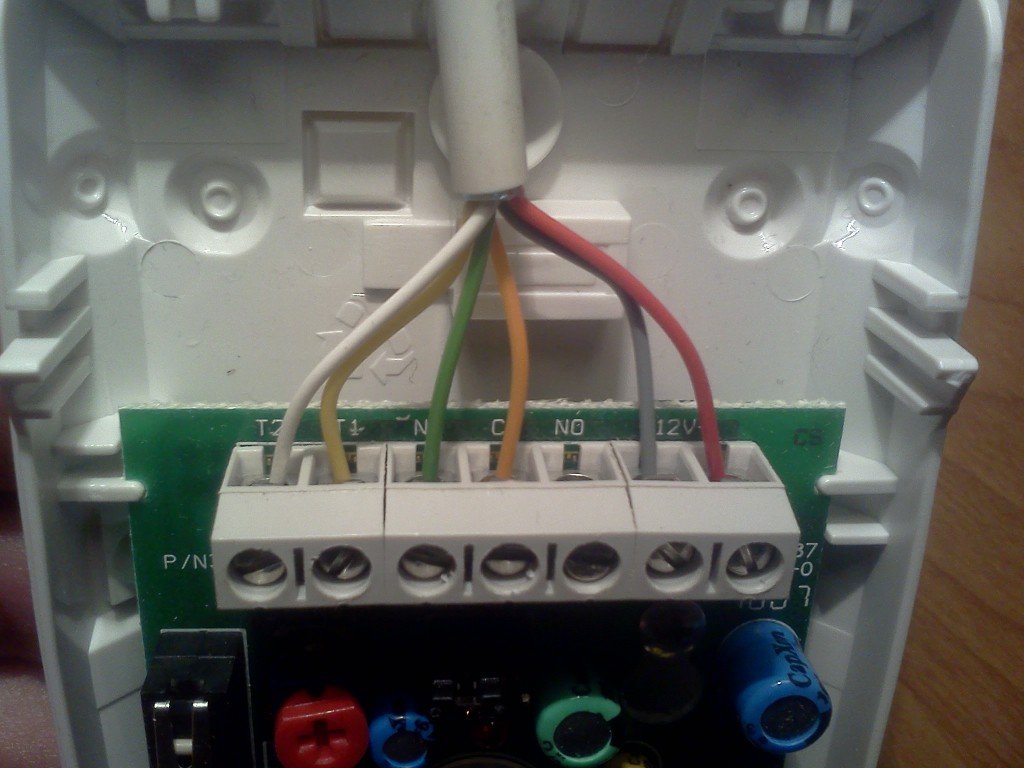

В даний час датчик руху вже не є якоюсь дивиною і його можна купити практично в будь-якому магазині побутової техніки. Область застосування цього пристрою досить обширна. Наприклад, датчики руху використовуються для освітлення під’їздів. Коли хтось наближається до лампи, то вона загоряється. І це не єдиний приклад використання датчика руху в побутових цілях.
Зміст статті:
Що потрібно для зборки?
Досить часто дані пристрої застосовуються в роботі промислової або домашньої сигналізації. Використовуються вони також в схемах автоматизованих і роботизованих пристроїв. Ви цілком можете зробити датчик руху своїми руками, використовуючи готові схеми та інструкції, а потім використовувати його для роботи будь-яких побутових приладів. Щоб справитися з цим завданням, необхідно ознайомитися з пристроєм датчика. Для його складання потрібно:
- блок живлення;
- фотоелемент;
- подстроечное опір;
- транзистор з p-n-p переходом;
- реле.
Блок живлення
Для успішної роботи датчика, який ви збираєтеся зробити, потрібно забезпечення харчування. Пам’ятайте, що джерело живлення має відповідати, перш за все, вимогами безпеки. Друга умова – невеликі розміри пристрою. Крім того, джерело живлення повинен бути здатний досить довго працювати з досить великим навантаженням. Зверніть увагу на блок живлення, що використовується для зарядки батарей, у якого вихідна напруга дорівнює п’яти вольтів. Як показує практика, самостійно зробити датчик руху не складно, оскільки для цього не потрібно якихось рідкісних або дорогих деталей.
Фотоелемент
Наступна деталь датчика руху, що володіє високою важливістю, є фотоелемент. Ви можете взяти будь-фотоелемент незалежно від площі. Його катод підключається до джерела живлення з боку позитивного полюса. Не забудьте про те, що через фотоелемент може проходити тільки номінальний струм. В іншому випадку він може згоріти. Використовуючи закон Ома, слід розрахувати номінальний опір і припаяти його до анода фотоелемента.
Збірка датчика
Після того, як ви підібрали блок живлення і фотоелемент, можна почати складання. Насамперед потрібно підключити подстроечное опір 10 кОм. Тепер один висновок опору слід припаяти до негативного полюса блоку живлення, а інший – до вільного кінця опір, що обмежує струм. Настала черга зібрати схему эммитерного повторювача. Для цього вам буде потрібно транзистор, має p-n-p перехід. Його базу потрібно припаяти до вільного кінця підлаштування опору. До плюса блоку живлення слід припаяти колектор. Далі включаємо в ланцюг эммитера реле, у якого невисока потужність і напруга в п’ять вольт.
Вільний кінець реле з’єднується за допомогою паяльника з мінусом блоку живлення. Збірка контактів реле відбувається як самоподхват. Іншими словами, як тільки спрацює датчик руху, реле має підтягнутися і через контакти забезпечити власне харчування. Контакти реле, залишаються вільними, можна направити на навантаження. Це може бути освітлення або інше працює пристрій.
За великим рахунком, зробити датчик руху самому не так вже й складно. Особливу увагу приділіть тому, щоб не перевантажити контакти, оскільки використовуване для датчика реле не володіє великою потужністю. Однак можна використовувати ще одне реле у вигляді навантаження, яке дозволить отримати те навантаження, яка вам необхідна.
Щоб повернути пристрій у вихідний стан, просто на час відключіть живлення. Для цієї мети в ланцюг включається перемикач з самоповерненням. Джерелом випромінювання може стати лазерна указка, яка буде забезпечуватися постійним живленням від блоку живлення.
