Пройшли ті часи, коли забудовники не чули про контурі заземлення. Зараз вони прекрасно знають, що потрібно думати про свою безпеку, про захист численного обладнання, придбання якого були вкладені чималі гроші. Щоб заземлюючий контур максимально ефективно виконував свої функції, його потрібно грамотно розрахувати. Все, про що піде мова нижче, як раз і присвячена вирішенню цього питання.
Зміст
- Вихідні для розрахунку контуру заземлення
- Матеріал, необхідний для пристрою контуру заземлення
- Що ми повинні мати по закінченні розрахунку опору контуру заземлення
- Розраховуємо потрібну кількість стрижнів
- Вимірювання контуру заземлення
Вихідні для розрахунку контуру заземлення
Заземлення покликане здійснювати найголовніше призначення: знизити напругу до такої міри, щоб при контактуванні з корпусом електроприладів, воно не становило загрози для мешкають в житлі. Конфігурацію і опір контуру заземлення будинку визначають:
- довжиною і числом електродів;
- довжиною діапазону, на якому вони розташовуються по відношенню один до одного. Заміривши електрод по довжині і взявши від результату 2,2 частини, отримаємо відстань, менше якого не допускається;
- глибиною установки електродів, а вона регламентується 70 см і не менше;
- електропровідними властивостями землі на цій конкретній ділянці.
Тому в розрахунку будуть брати участь ці вихідні.
Матеріал, необхідний для пристрою контуру заземлення
Перш ніж починати розрахунок контуру заземлення, необхідно продумати з чого він буде створюватися і потім виконувати розрахунок для вибраного матеріалу. Контур заземлення влаштовують з:
- труб зі стінками мінімум 0,35 см;
- арматури або кола. Підходить прокат діаметром не менше 1,6 см;
- металевого куточка з полицями не тонше 0,4 див.
Сполучною ланкою між електродами служить смуга сталева з розмірами 0,4х1,2 див. Заземлюючі електроди розміщують:
- в ряд;
- трикутником;
- зразок квадрата або іншої геометричної фігури.
Що ми повинні мати по закінченні розрахунку опору контуру заземлення
Виконання розрахунку контуру заземлення — це не питання теорії, плодом наших зусиль буде відповідь на цілком практичні питання:
- скільки ж заземлюючих стрижнів буде розміщено в монтується нами контурі;
- для смуги, що з’єднує їх, ми знайдемо довжину.
Найголовніший параметр при розрахунку контуру заземлення — це його опір. У ПУЕ на цей рахунок є такі вказівки:
- для електромережі з напругою 220 В — 8 Ом;
- з напругою 380 В — 4 Ом.
Формула, за якою будемо розраховувати, має вигляд: R= R0/ пв*N:
- R0 тут позначає опір окремо взятого електрода;
- R — опір в цілому;
- пв — коефіцієнт, що характеризує затребуваність електричної ланцюга, іншими словами — коефіцієнт використання заземлювачів;
- N — кількість електродів в контурі заземлення.

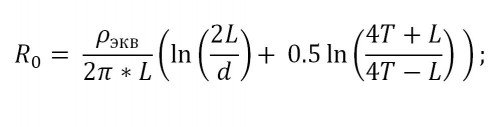

А ось формула, за якою ми визначимо опір одного становить електричної ланцюга:
де:
- рэкв — позначає питомий опір грунту еквівалентне. Вимірюється в Ом*м. Визначити його можна з таблиці. Вона підходить в тому випадку, якщо грунт однорідний;
- L — довжина заземляючого стрижня. Чим більше рэкв, тим більше L . Якщо грунт такий, що електроди, довжину яких ми розрахували,в нього не ввійдуть, то вихід у збільшенні їх кількості;
- d — діаметр електрода;
- Т — довжина проміжку земля-середина електрода.
При цьому останні 3 значення беремо в м. Якщо грунт має неоднорідну будову і складається з 2 шарів, то доведеться робити розрахунок за формулою:
В цій формулі: ? — коефіцієнт сезонний кліматичний; питомий опір 1 і 2 шари землі позначається відповідно ?1 і ?2; символом ? позначено товщину 1 шару; t — глибина траншеї, яку необхідно вирити під електрод. Значення ? знайдемо, скориставшись таблицею:
Пристрій контуру заземлення при даних обставинах виконується при опусканні стрижнів на всю товщу 1 шару і частковому використанні другого.
Розраховуємо потрібну кількість стрижнів
Для того щоб дізнатися, скільки ж стрижнів нам потрібно, визначимо з нижче наведеної таблиці Rн, тобто опір нормований:
Якщо паралельно розташований елемент не брати до уваги, то кількість стержнів визначається так:
- беремо опір R0;
- множимо його на коефіцієнт кліматичний сезонний ?;
- ділимо твір на нормований опір Rн.

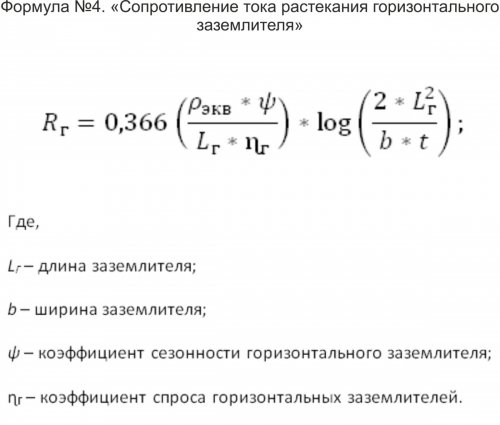

n0 = R0/ ? х Rн. Тепер приділимо увагу паралельному заземлювача. Ось так виглядає формула для визначення його опору:
Для обчислень потрібні дані про довжину стрижня. Для заземлювачів, розташованих в ряд і по контуру, формули різні. В 1 випадку Lг визначимо так:
- від знайденого раніше n0, віднімаємо 1;
- помножимо отримане на a — проміжок між стрижнями.
У 2 разі Lг = a . Тепер у нас є всі дані для визначення опору стрижнів, розташованих перпендикулярно до землі — Rв, враховуючи горизонтальні заземлювачі. Для цього:
- множимо опір горизонтального заземлювача Rг на нормований опір Rн;
- потім знаходимо різницю між Rг і Rн;
- множимо перший результат на другий.

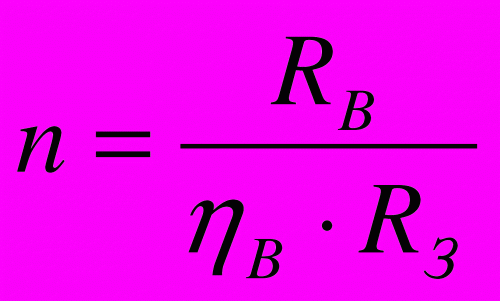

Залишилося підставити отриманий у формулу і знайти загальна кількість заземлювачів:
тут:

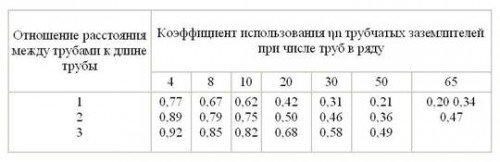

- ?в — коефіцієнт використання. На його значення впливає проліт між електродами. У разі, якщо в якості заземлюючих електродів обрані труби вишикувані в одну лінію і об’єднані смугою, то значення коефіцієнта можна вибрати з таблиці;
- n — кількість заземлюючих електродів;
- якщо в результаті вийде число дробове, то результат округлимо в більшу сторону.
Вимірювання контуру заземлення
Щоб повністю переконатися в бездоганній роботі заземлення, необхідно провести вимірювання контуру заземлення, для чого існують спеціально призначені для цього прилади. Своєчасно проведені вимірювання допоможуть:
- експлуатувати електроприлади, не побоюючись поразки електричним струмом;
- своєчасно виявити слабкі параметри і характеристики, адже можуть змінитися характеристики ґрунту або раптом заіржавіє якийсь елемент.

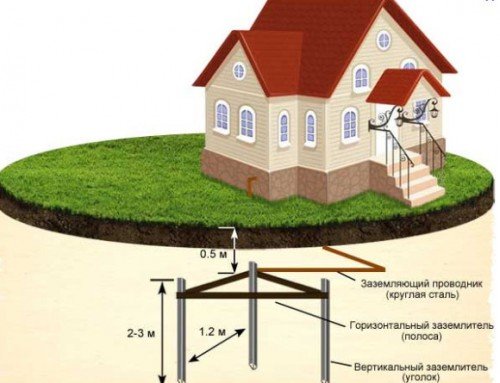

Контур заземлення, схема якого наведена нижче, ідеально підходить для приватного будинку.
Досвід показує, що для середньостатистичного особняка достатньо 3 електродів, які у плані створюють рівнобедрений трикутник зі сторонами 120 див.
Про заземлення і його складових доступною мовою, ви дізнаєтеся з цього відео:
