Все про збірних залізобетонних конструкціях

Зміст [сховати]

  • Загальні характеристики
  • Процес монтажу
  • СНиП 52-01-2003 під редакцією від 2012 року
    • Характеристики збірних залізобетонних конструкцій згідно з Дбн
    • Вимоги до монтажу згідно Сніп
    • Випробування характеристик ВЖК по Сніпам.
  • Підсумки

Збірні залізобетонні конструкції виготовляють на заводах і тільки після цього доставляються на будмайданчик. З одного боку, за рахунок масштабування виробництва це дозволяє значно знизити собівартість одиниці продукції, з іншого — конструктор повинен задавати чіткі параметри майбутнього виробу.

Все про збірних залізобетонних конструкціях

Збірні залізобетонні конструкції дозволяють в найкоротші терміни зводити цілі будівлі, але можливість модифікації виробів в процесі роботи вкрай обмежена і пов’язана з чималими фінансовими витратами.

Є види залізобетонних конструкцій, які виготовляються тільки на заводах. Як приклад — попередньо напружені ВЖК. Зазвичай на підприємствах виготовляють тільки типову продукцію. Безумовно, є можливість замовлення індивідуальних параметрів, але за унікальність доводиться доплачувати. Умовно всі технології виробництва можна поділити на три види:

  • конвеєрна технологія,
  • поточно-агрегатна технологія,
  • стендова технологія,

Для попередньо напружених збірних конструкцій використовують такі способи виробництва: натяг на бетон і натяг на опори. Арматура натягується електромеханічним і електротермічним методом.

Загальні характеристики

Все про збірних залізобетонних конструкціях

Характеристики збірних залізобетонних конструкцій залежать від сорту бетону і типу арматури, яка в них використовується. Бетон володіє такими якісними параметрами:

  • морозостійкістю,
  • міцність,
  • високою щільністю,
  • вогнестійкістю.

Єдиний недолік бетону — це поганий опір розтягування. Щоб його нівелювати використовується арматура. Вона може бути зроблена з композиту або із сталі. Форма може бути різною, але в більшості випадків застосовуються ребристі сталеві стрижні з круглим перетином.

Процес монтажу

До початку монтажу перевіряють стан вже встановлених збірних залізобетонних конструкцій. Подальший алгоритм процесу безпосередньо залежить від типу ВЖК і цілей, які переслідують будівельники. Тим не менш, є пункти, які завжди присутні в роботі:

Все про збірних залізобетонних конструкціях

  • Огляд збірних залізобетонних конструкцій, що підлягають встановленню. Будівельники повинні переконатися, що закладні деталі розташовані правильно і антикорозійне покриття не пошкоджено. Особлива увага приділяється арматурі, вона не повинна бути пошкоджена або деформована.
  • Перевіряються проектні та монтажні отвори. Їх діаметр повинен відповідати показникам у проекті. Для вимірів використовується рулетка або метр.
  • Збірні залізобетонні конструкції досліджуються на предмет тріщин і раковин. Геометрична форма виробу повинна відповідати проектній.
  • Після перевірки всі збірні залізобетонні конструкції очищаються. Деформовані в процесі транспортування деталі випрямляються. Видаляється наплив бетону і зчищається іржа (якщо така була виявлена).
  • Все про збірних залізобетонних конструкціях

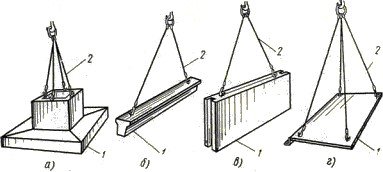

    Збірні залізобетонні конструкції в процесі монтажу можуть строповаться різними методами. Вантажозахватні кошти можуть бути у вигляді траверсів, гнучких стропів або вакуумних захватів.

    Все про збірних залізобетонних конструкціях

    Рада! Найзручніше працювати з вантажопідйомними пристроями, у яких є отцепной дистанційний гак.

    СНиП 52-01-2003 під редакцією від 2012 року

    СНиП — це звід правил, який включає в собі набір норм та рекомендацій щодо виробництва, проектування, монтажу і транспортування збірних залізобетонних конструкцій.

    Збірні залізобетонні конструкції, незважаючи на високу міцність, повинні транспортуватися згідно встановленим нормам. Коли проектується ВЖК, до уваги береться вплив зусиль, які виникають при підйомі, транспортуванні та монтажі. При цьому навантаження залежить від маси і розраховується за допомогою таких коефіцієнтів:

    • 1,4 — для монтажу;
    • 1,6 — для перевезень;
    • 1,25 — коефіцієнт динамічності.

    Останній показник є ілюстрацією граничної цифри, нижче якої коефіцієнт при розрахунках не може опускатися. В іншому випадку надійність і довговічність збірної залізобетонної конструкції стане сумнівною.

    Особливе місце в процесі проектування збірних залізобетонних конструкцій відіграють вузлові і стикові елементи. Саме від їх якості залежать експлуатаційні характеристики всієї збірної конструкції.

    Все про збірних залізобетонних конструкціях

    У збірних залізобетонних конструкціях велику роль відіграють петлі. При їх створенні згідно Сніпу 52-01-2003 прийнято застосовувати горячекатаную арматурну сталь. При цьому її клас повинен бути не нижче А240.

    Важливо! Під час створення петель для ВЖК неприпустимо використання сталі марки Ст3пс.

    Якщо ви коли-небудь мали справу з монолітними залізобетонними конструкціями, то прекрасно знаєте, що їх можна монтувати при мінусовій температурі без спеціального обладнання. ВЖК позбавлені такого недоліку. Згідно Сніпу їх можна монтувати, коли на вулиці -40. Це жодним чином не вплине на їх експлуатаційні якості.

    Характеристики збірних залізобетонних конструкцій згідно з Дбн

    Все про збірних залізобетонних конструкціяхОсобливу роль у характеристиках збірних залізобетонних конструкцій відіграє армування. Для досягнення оптимального результату необхідно точно підрахувати відстань від стрижня до стрижня і діаметр самої арматури. Дуже важливо, щоб сталеві елементи повністю приховували бетон. Є спеціальні параметри захисного шару для кожного типу будівель:

  • Рівень вологості середній або знижений, закритий тип приміщення — захисний шар не менше 15 мм.
  • При високій вологості в закритих приміщеннях — 20 мм.
  • На відкритому повітрі — 25 мм.
  • В ґрунті та підґрунті — 35 мм.
  • Для досягнення потрібних якісних показників необхідно, щоб збірні залізобетонні конструкції відповідали цим характеристикам. Зменшення захисного шару бетону можливо лише при наявності додаткових заходів захисту.

    Якщо збірна залізобетонна конструкція не має надійного захисного шару для арматури, то висока небезпека того, що до збірної конструкції добереться корозія. Це ставить під загрозу міцність усієї будівлі.

    Вимоги до монтажу згідно Сніп

    При будівництві будинку з СЗК роль конструктора зростає багаторазово. Саме він повинен за допомогою спеціальних програм заздалегідь прорахувати параметри майбутньої будови. Згідно з даними характеристиками на заводі будуть виготовлені вироби потрібної форми і розміру.

    Монтаж повинен проходити строго згідно із затвердженим планом. У цьому документі передбачається черговість робіт і додаткові заходи щодо забезпечення потрібної міцності. Збірні залізобетонні конструкції збираються прямо на об’єкті і встановлюються на належне їм у проекті місце.

    Випробування характеристик ВЖК по Сніпам.

    Перед тим як направити виріб замовнику або поставити його на потік, проводиться цілий комплекс складних випробувань. В процесі тестуються такі характеристики:

    • стійкість проти тріщин;
    • експлуатаційна придатність;
    • загальна оцінка придатності.

    Все про збірних залізобетонних конструкціяхТестування проходить за допомогою зміни навантаження на збірну залізобетонну конструкцію. У деяких випадках блоки спеціально руйнуються, щоб дізнатися граничні значення міцності.

    Зазвичай з партії береться кілька виробів, і вони піддаються різного роду випробувань. Вибір останніх багато в чому залежить від призначення збірних залізобетонних конструкцій. Оцінка придатності складається з таких показників, як:

    • товщина захисного шару;
    • міцність зварних з’єднань;
    • геометричний розмір перерізів і розташування арматури;
    • міцність зварних швів;
    • механічні властивості арматури;
    • розмір виробів.

    На основі даних показників формується оцінка всієї партії, і виноситься рішення щодо її придатності.

    Підсумки

    Збірні залізобетонні конструкції виготовляються тільки на заводах. В свій час це дало значний поштовх загальної індустріалізації промисловості. ВЖК можна монтувати в будь-яку погоду, а їх вартість знаходиться на доступному рівні.
