Те, що система опалення «тепла підлога» набирає з кожним роком все більшу популярність, нікого не дивує. Ця опалювальна мережа має досить великою кількістю достоїнств. Але говорити про них у цій статті ми не будемо. Нас цікавить інше питання, а, точніше сказати, інша тема: способи укладання водяних теплих підлог і їх основна технологія монтажу. Той, хто вже мав можливість займатися монтажним процесом, знає, що тепла підлога є системою абсолютно відмінною від традиційних способів опалення будинку. Звідси і специфіка проведення всіх процесів.
Але почнемо нашу розмову не з технології укладання, а з вибору труб під теплі підлоги, а також зі схем їх укладання. Чому саме з них? По-перше, завдання багатьох забудовників – це дотриматися обсяг виділеного бюджету. А значить, доведеться економити на всьому, хоча це не завжди виправдано. По-друге, необхідно знайти оптимальні схеми укладання труб, щоб сама система опалення працювала ефективно. Тобто будемо дотримуватися цих двох правил, які візьмемо за основу проведеного монтажного процесу.
Вибираємо труби
Необхідно на самому початку визначитися з вимогами, які пред’являються до труб теплих підлог:
- Вони повинні володіти високим показником тепловіддачі.
- Не останнє місце буде займати міцність виробу. Перебувати труби будуть в тілі підлоги, так що навантаження на них виявляться досить великими.
- Тривалий термін експлуатації — також не останній критерій вибору.
- Мінімальне теплове розширення. Найчастіше систему теплих підлог закладають в цементну стяжку, так що будь-яка зміна розмірів призводить до зламу труб. А цього допускати ніяк не можна.
Металопластикові труби

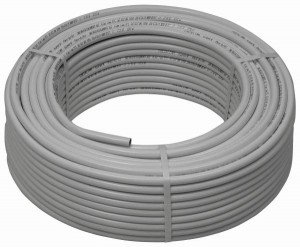

Якщо розставити використовувані в теплих підлогах труби по популярності, то перше місце займуть металопластикові вироби. Виробляють їх у вигляді листкового пирога, в якому присутній п’ять шарів. Один з них – це алюмінієвий прошарок, яка виконує функції стримуючого елемента, плюс відбивача теплової енергії. Невеликий коефіцієнт розширення у таких труб є, але це норма, якщо говорити про граничних показниках.
Відповідні труби
Термін служби у них досить великий – 50 років. Міцність на самому високому рівні, оскільки в складі присутня все та ж алюмінієва складова. Якщо говорити про технічні характеристики, то металопластикові труби витримують тиск до 10 атм. при температурі до +95С. Цих характеристик вистачає з лишком, тому що температура теплоносія, що використовується в теплих підлогах, становить максимум +60С, а тиск не більше 4 атм. (хоча все залежить від потужності вибраного циркуляційного насоса)
Є і недоліки:
- Це найдорожчі пластикові труби.
- Якщо сильно зігнути трубу, то її можна просто зламати.
- Різкі перепади температури можуть призвести до сильної деформації виробу.
Труби із зшитого поліетилену
Цей варіант був спеціально виготовлений під розкладку по підлозі. Непогана якість труб визначило їх призначення, до того ж хотілося б відзначити невисоку вартість виробу. Якщо говорити про переваги труб із зшитого поліетилену, то відзначимо кілька позицій:
- Добру пластичність і пружність.
- При згинанні навпіл вони не ламаються.
- Хороша міцність, непогана термостійкість.
- У конструкції труби присутній так званий антидиффузный бар’єр, який захищає теплоносій від проникнення в нього кисню. Це не тільки збільшує строк експлуатації всієї опалювальної системи, але і встає надійною перешкодою для появи і росту колоній мікроорганізмів.
- Цей вид труби виготовляється у вигляді шланга з досить великою довжиною. Надходить він у продаж в бухтах. Чому це так важливо? Вся справа в тому, що з його допомогою з’явилася можливість проводити прокладку теплих підлог бесстыковочным методом. А це збільшує термін гарантованої експлуатації і знижує витрати на проведення монтажу.
- Максимально цей параметр температура – 120С.
Мідні труби

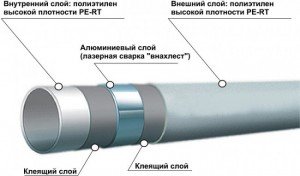

Пристрій труби
Говорити про мідних трубах можна тільки в чудових інтонаціях. Вони по всім відомим показниками перевершують дві перші модифікації. І якщо вам дозволяє бюджет будівництва, то рекомендуємо тільки їх. Правда, цей вид труб найдорожчий. І це їх єдиний недолік. Навіть не всі забудовники з великим бюджетом можуть дозволити собі встановити їх в якості системи опалення «тепла підлога».
Схеми, допустимі норми і розрахунок трубної розводки
Почнемо з норм. Є певні вимоги, які пред’являються діаметру труби для теплої підлоги. Якщо їх не виконувати, то ймовірність ефективної роботи системи опалення виявиться дуже низькою. Тому рекомендуємо:
- Якщо довжина контуру теплої підлоги перевищує 120 м, то треба використовувати трубу діаметром 20 мм.
- Якщо довжина від 100 м до 120 м, то 18 мм.
- До 100 м – 16 мм.
Чому це так важливо? Вся справа в опорі об’єму теплоносія. Чим більше обсягу, тим складніше йому рухатися в трубної розводки. Збільшуючи діаметр, збільшуємо прохідність.

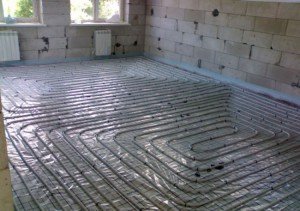

Укладання спіраллю
Тепер переходимо до розрахунків. Тут важливо точно виміряти площу кімнати, а також визначити місця, де будуть встановлені великі предмети меблів і побутові прилади. Під ними зазвичай труба теплої підлоги не вкладається. Чому?
- По-перше, обігрівати підлогу, на якому коштує, приміром, великий шафа, немає ніякого сенсу.
- По-друге, важкі предмети – це загроза трубної конструкції, здатна привести до зламу самої труби.
Обов’язково при розрахунку враховується крок укладання. Цей показник варіюється в діапазоні 10-30 см, тому беріть золоту середину — не помилитеся.
Увага! Є одне правило, яке обов’язково необхідно враховувати при монтажі. Це відстань від системи теплої підлоги до стін приміщення – 20-30 див. Тому у формулі розрахунку використовуються вирівнюючі коефіцієнти 1,1-1,2.
Для прикладу розглянемо, яку довжину труб необхідно укласти в приміщенні загальною площею 15 м2. Будемо вважати, що крок укладання у нас дорівнює 25 див. Формула така:
L=(S/N)x1,1=(15/0,25)x1,1=66 м
Схема монтажу
Перед тим як визначитися зі схемою укладки труб на підлозі, необхідно знайти крок установки. Про нього вже йшлося вище. Діапазон досить широкий, тому, якщо теплі підлоги будуть виконувати функції основної опалювальної мережі, тоді вибирайте крок як можна менше. Якщо вони використовуються в якості додаткового джерела тепла, тоді крок можна вибирати побільше.

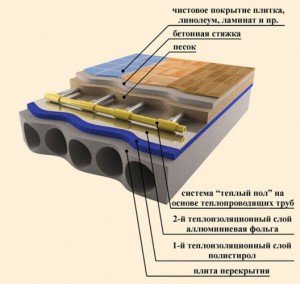

Принцип монтажу на бетон
Отже, схеми монтажу. Їх декілька:
- Змійка.
- Подвійна змійка.
- Спіраль (равлик).
- Подвійна спіраль.
- Комбінований варіант.
Найпростіший спосіб укладання – змійка. Але ця схема володіє одним недоліком – теплоносій входить в трубу від колектора. І поки він доходить до дальньої частини приміщення, практично остигає. Тому рекомендується змійку використовувати в невеликих приміщеннях, ванних, туалетах, на приєднаних балконах і так далі.
Подвійна змійка – це два контури, що проходять по одній лінії. Тобто в парі йдуть обратка і подача. Таким чином досягається рівномірний розподіл теплоносія по всій площі, що обігрівається. Єдиний недолік – велика довжина використовуваних труб, практично в два рази.
Увага! Для поліпшення теплової віддачі теплих підлог рекомендується перший виток трубної розводки укладати під вікнами, при цьому крок укладання можна зменшити до 15 див.
У великих прямокутних або овальних приміщеннях оптимальний варіант – це схема равлик. З’являється можливість розташовувати труби під кутом 90?, що спрощує сам монтажний процес.
Етапи монтажу
Отже, з трубами розібралися, схему вибрали, залишається лише провести монтаж теплої підлоги. Як і будь-який будівельний процес, його треба розділити на кілька етапів.
Підготовка
Монтаж підкладки
В першу чергу необхідно підготувати основу підлоги. Для цього його треба відремонтувати, закривши всі дефекти і перепади. Оптимальний варіант – залити стяжку, якщо підлоги – це бетонна плита перекриття. Або застелити фанеру, ОСБ або вологостійку ДСП, якщо підлога дерев’яна. Про те, як проводяться вирівнюючі процеси, у цій статті говорити не будемо. Про це написано в інших статтях нашого сайту, і ви можете з ними ознайомитися. Нас цікавить монтаж теплої підлоги.
Отже, підлога вирівняний. Тепер переходимо до інших операцій:
- По-перше, необхідно ізолювати поверхню підстави від проникнення знизу вологих випарів. І неважливо, що знаходиться під підлогою — підвал або житлове приміщення. Пароізоляція – один з основних елементів підготовчого етапу. Для цього краще всього використовувати спеціальні мембрани, які розкладаються на підлозі з невеликим (10 см) припуском на стіни.
- По-друге, укладається теплоізоляція. Якщо ви не хочете опалювати нижні приміщення, то ця процедура просто необхідна. Саме вона сильно знижує теплові втрати всієї опалювальної системи будинку. Зазначимо, що через пів йде до 15% тепла, яке виділяють всі опалювальні прилади — радіатори, теплі підлоги, конвектори та інші.
Кілька слів про утеплювачі. В даний час виробники пропонують величезний асортимент даної продукції, вибір насправді просто величезний. Але так як цей матеріал буде укладатися на підлогу, то від його товщини залежить кінцевий розмір висоти стель в приміщенні. Тому сьогодні багато виробників пропонують спеціальні утеплювачі під теплі підлоги. Вони мають невелику товщину, спінену структуру та відображає фольгований шар. До речі, останній знижує теплові втрати майже в два рази, особливо, коли справа стосується теплового випромінювання.
Термо-підкладка з пінополістиролу
І остання операція – укладання металевого армуючого каркаса, який буде грати роль основи для верхньої бетонної стяжки і місця для кріплення труб теплої підлоги. Кріплення можна проводити спеціальними хомутами, кліпсами, звичайною в’язальним дротом і іншими способами. Скажімо прямо, сітка – необов’язковий атрибут монтажного процесу. Є приміщення, в яких вона не використовується. Труби можна кріпити і іншими способами, наприклад, самоклеючою стрічкою або спеціальними дюбелями. Так що вибір в даному випадку досить великий.
Укладання труб

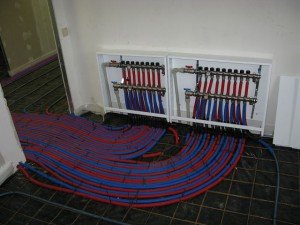

А ось тепер можна переходити до монтажу трубної розводки. Обрана Схема, переносите її на основу і починайте монтаж. Звернемо вашу увагу на той факт, що спочатку монтується колектор, до якого будуть приєднувати контури теплої підлоги. Це трубна група, яка контролює і регулює роботу всієї опалювальної мережі. Звичайно її встановлюють в спеціально підготовлену нішу в стіні або навісна шафа. До складу колектора також входять циркуляційний насос, кілька вентилів, терморегулятор, манометри і термометри.
Тепер за схемою укладається трубна система, яка кріпиться до армокаркасу. Як тільки ця робота закінчується, на підлозі між витками трубопроводу встановлюється температурний датчик, який буде відслідковувати температуру теплої підлоги і передавати дані на термостат. З допомогою останнього буде проводитися регулювання температури теплоносія. Всі електричні прилади з’єднуються між собою і з мережею електричного струму.
Водяна розвилка
А ось тепер необхідно провести перевірку всієї покладеної трубної системи на предмет течі. Для цього за допомогою спеціального насоса в систему «тепла підлога» закачується вода під тиском — закачка здійснюється через колектор. Якщо протікання не виявлено, то все ви зробили на належному рівні. Залишається тільки залити поверх труб стяжку під остаточну облицювання підлоги.
Зверніть увагу, що стяжка повинна заливатися на труби, які заповнені водою під тиском. Тобто не можна зливати її після тестування.
Отже, проводиться заливка стяжки. Це звичайний цементно-піщаний розчин, в який додаються пластифікатори і фібра з скловолокна. В даний час у продажу з’явилися спеціальні сухі суміші, призначені для вирівнювання основ, на яких покладені теплі підлоги. Тому рекомендуємо їх до використання. Виробники подбали про те, щоб у них вже були додані в необхідних пропорціях і пластифікатори, і модифікатори, і фібра. Тут важливо точно розвести суху суміш водою, як це зазначено в інструкції.
І ще один важливий момент. Після того як буде залита стяжка, необхідно дати кілька днів, щоб вона добре просохла, після чого по ній можна ходити. Але навантажувати підстава краще всього через 28 днів, як тільки цементний розчин набере свою марочну міцність.

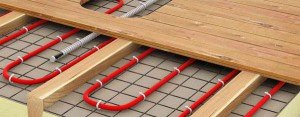

Настильній спосіб укладання
Кожен рік на ринку з’являються різні нові будівельні матеріали прямого або непрямого призначення. Так от в системі теплих підлог такі новинки теж є. З їх допомогою стало можливим проводити монтаж трубопроводів за новою технологією, яка називається настильній. В чому її суть?
Тепло і безпечно для дітей
Відразу ж обмовимося, що цей спосіб можна використовувати для укладання й на бетонні, і на дерев’яні підлоги. Для цього застосовуються спеціальні підкладки, виготовлені з різних матеріалів. Вони являють собою плиткові матеріали, в яких зроблені канавки або місця для прокладки трубопроводів. Прикладом таких матеріалів можуть служити вологостійкі плити ДСП або гіпсоволокнисті листи. У них зроблені канавки точно під діаметр укладаються труб. А в ці канавки встановлюються спеціальні вкладиші з алюмінію. Останні виконують функції фольгованого шару.
Є полістирольні щільні підкладки, на яких зроблені виступи у вигляді бобышек. Відстань між виступами визначається все тим же діаметром труби для теплої підлоги. Пінополістирол грає роль утеплювача, так що думати над теплоізоляцією підлоги під опалювальну систему вже не треба. Зазвичай всі види цього типу підкладок укладаються як плаваюча підлога, ось чому так важливо між ними і стінами приміщення залишати невеликий зазор у розмірі 8-10 мм.

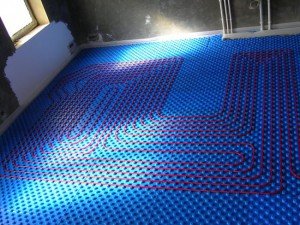

Правильний принцип укладання
Наскільки цікавий саме цей вид укладання теплої підлоги?
- По-перше, він простіше за рахунок вирівнювання та утеплення однієї операції.
- По-друге, вся підлогова конструкція виходить тонше.
- По-третє, пиріг набагато легше, тому даний спосіб рекомендується використовувати для міжповерхових перекриттів.
Висновок по темі
Отже, нами розглянута технологія монтажного процесу, пов’язана з водяними теплими підлогами. Наскільки складно, вирішуйте самі. Ми ж хотіли показати, як відбувається монтаж, які варіанти для цього існують, є відмінності різних схем, і чому сьогодні багато забудовників займаються спорудженням теплих підлог своїми руками.
