Самим сучасним модулем системи опалення можна назвати тепла підлога. З появою нових матеріалів монтаж його став простим і доступним. Зібрати своїми руками водяна тепла підлога не так складно, але перед початком робіт варто ознайомитися з рекомендаціями фахівців, що допоможе уникнути найбільш поширених помилок.

Зміст

Загальні застереження

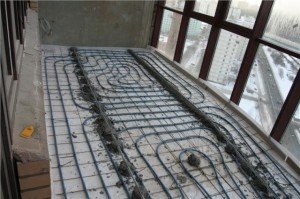

Водяна тепла підлога

Встановлювати систему в багатоквартирних будинках не рекомендується — занадто великий ризик інженерних аварій з небезпечними наслідками. Щоб підключити систему до центрального опалення, необхідно отримати масу дозвільних документів. До того ж кілька місяців у році таку підлогу гріти не буде. Електрокотел може вирішити цю проблему, але фахівці настійно рекомендують в даному випадку відмовитися від цього варіанту на користь электроматов.

Тому монтаж водяної теплої підлоги своїми руками можна здійснювати тільки в приватному секторі. Але і в цьому випадку корисно заздалегідь ознайомитися з перевагами та недоліками системи, а також з правилами встановлення колекторної групи. Не завадить докладне вивчення видів систем і способів їх укладання. Зупинимося на кожному пункті детальніше.

Плюси і мінуси водяної системи опалення

При облаштуванні житла кожен прагне створити максимально комфортні умови і при цьому знизити витрати на утримання будинку. Самостійна установка водяної теплої підлоги дозволяє заощадити не тільки на монтажі, але і на наступних етапах експлуатації системи.

Чи варто взагалі вибирати такий варіант обігріву? Відповісти на питання допоможе порівняльна характеристика позитивних і негативних моментів.

Позитивні моменти

Система теплої підлоги:

Рівномірно прогріває всю площу приміщення. Причому це може бути дуже велика площа при малих енергетичних витратах.
Дозволяє відмовитися від видимих опалювальних приладів, а також від теплопровідних магістралей, що значно збільшує декоративну привабливість інтер’єру.
Припускає разові фінансові вкладення, які дуже швидко окупаються і компенсуються тривалими термінами експлуатації, а також відчутною економією на оплаті електроенергії.

Негативні сторони

Існують і недоліки:

По-перше, установка передбачає наявність певних конструктивних складнощів. Необхідно правильно розрахувати кількість матеріалів і потужність об’єкта, вибрати правильну схему і підключити її так, щоб вона працювала з максимальною ефективністю.
По-друге, монтаж вимагає наявності додаткових насосних установок, що призводить до збільшення витрат.
По-третє, дуже складно регулювати і виставляти потрібний температурний режим. У більшості випадків зробити це просто неможливо, тому неправильні розрахунки потужності призведуть до того, що в приміщенні буде холодно або дуже жарко.
По-четверте, підключення системи до загальної розв’язки обов’язково призведе до падіння тиску в стояку.
По-п’яте, складно буде виявити і усунути місце навіть самої незначної протікання.
Важливо! Особливу увагу слід приділити правильному вибору труб і матеріалу, з якого вони виготовлені. Найвразливіший у даному випадку матеріал — металопласт, ідеальний вибір — мідь, але вона коштує дуже дорого. Проміжною ланкою можна назвати зшитий поліетилен або пропілен. Але краще використовувати гофровану нержавійку.

Види систем теплої підлоги

Існує два різновиди укладання теплої підлоги:

Бетонна технологія.

Настильность технологія.

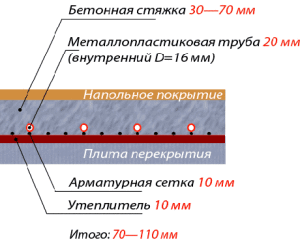

Схема водяного «теплої підлоги»

Бетонна технологія передбачає розташування магістрального трубопроводу під монолітною бетонною стяжкою. Виконати її досить важко і довго. Фінішне покриття можна укладати тільки після повного висихання бетонної стяжки, на що може піти від 3-х до 4-х тижнів. Саме стільки часу потрібно бетону, щоб він набрав свою марочну міцність. Однак, незважаючи на трудомісткість виконання робіт, їх складність і тривалість, дана технологія користується великою популярністю.

Настильность технологія передбачає застосування готових матеріалів, які укладають на підготовлену поверхню. У даному випадку відсутня необхідність в «мокрих» трудомістких роботах, і виключаються великі витрати часу. Але вартість теплої підлоги значно збільшується, оскільки багато коштів йде на придбання настильных матеріалів.

Підготовчі роботи

Перед тим як приступити до монтажу теплої підлоги, необхідно виконати ряд процедур — провести розрахунок витрат матеріалів, обчислити потужність опалення з урахуванням типу і площі приміщення, запланувати потрібну температуру, врахувати можливі тепловтрати і особливості фінішного підлогового покриття.

Вибирати систему теплої підлоги з максимальною потужністю слід в тому випадку, якщо приміщення знаходиться на першому або останньому поверсі, в ньому великий обсяг скління, огороджувальні конструкції недостатньо утеплені, а в якості фінішного покриття виступають «товсті» і «щільні» матеріали — мармур або граніт.

Зверніть увагу! Застосовувати систему теплої підлоги в спальнях і дитячих кімнатах не рекомендується.

Поверхня підлоги попередньо очищають від старої обробки і усувають перепади висот. Допустимі тільки перепади до 5 мм, при більш високих показниках виконують цементно-піщану стяжку. При ігноруванні таких вимог виникне «повітря в системі» прокладених труб.

Способи укладання

Існує декілька способів укладання системи водяного статі:

Бетонний.
Полістирольний.
Модульний або дерев’яний.
Рейковий і дерев’яний.

Кожен має свої особливості. Зупинимося на них докладніше.

Бетонна система укладання

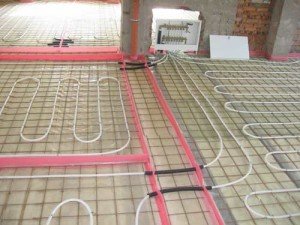

Технологія монтажу водяної теплої підлоги

Дана технологія складається з декількох етапів:

Майданчик розрівнюють і на неї викладають шар утеплювача, який запобіжить догляд тепла в зворотному напрямку. До утеплювача висуваються жорсткі вимоги — його товщина повинна бути не менше 30 мм, а щільність матеріалу — 35 кг/м3. Дані показники характерні для полістиролу або піноплекс.

Зверніть увагу! У продажу є готові мати. Їх використовувати набагато легше, особливо коли монтаж проводиться самостійно. На матах є спеціальні фіксатори, що спрощують процес укладання труб. І нехай їх використання дещо збільшить вартість системи, для новачків мати стануть хорошою підмогою.

Далі по периметру кімнати до стіни прикріплюють спеціальну демпфирную стрічку, яка буде компенсувати розширення фінішної стяжки.

Укладають труби поверх арматурної сітки, збільшує щільність конструкції. Кріплять магістраль за допомогою спеціальних хомутів, затягувати щільно які не рекомендується. Будь-які труби при нагріванні розширюються, тому легко можуть деформуватися. Розміщують елементи магістралі з кроком від 10 до 30 див.

Обов’язково проводять гідравлічні випробування. Вони допомагають підстрахуватися, перевірити систему і виключити можливість протікання. Всі виявлені недоліки усувають і замінюють пошкоджені елементи. Систему тестують протягом доби при робочому тиску 3-4 бар.

Після випробувань можна приступати до заливання бетонної стяжки. Вона повинна зверху закрити труби на висоту від 3 до 15 див. Стяжку виконують за всіма правилами технології — виставляють маячки і правилом за ним вирівнюють розчин. Поверхня сохне протягом 28 днів, після чого можна включати систему і проводити повторне тестування. Температуру виставляють поступово — максимальні показники лише на 7-й день експерименту.

Укладають фінішне покриття з різних матеріалів.

Зверніть увагу! Якщо необхідно на теплу підлогу застелити паркет або ламінат, вибирайте моделі, які виробники рекомендують для декорування теплої підлоги.

Полістирольна система

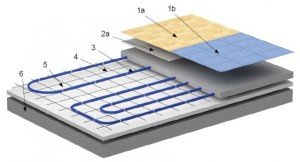

Настильній полістирольний тип водяної теплої підлоги

Якщо немає можливості зробити бетонну стяжку, можна скористатися альтернативними способами монтажу теплої підлоги. В якості кращої заміни можна взяти полістирольні плити. Вони одночасно виступлять в якості утеплювача, допоможуть скоротити втрати висоти стелі і значно полегшать процес укладання.

Технологія така:

Поверхня підлоги ретельно очищають від будівельного сміття і перевіряють за допомогою рівня перепади висот.

Потім підлогу вирівнюють цементно-піщаною стяжкою або самовирівнюються сумішами. Після їх висихання на підставу підлоги викладають полістирольні плити.

На них встановлюють алюмінієві пластини, рівномірно розподіляють тепло. У них є спеціальні поглиблення, в які укладають труби і надійно кріплять там.

Зверху конструкцію знову закривають гипсоволокнистыми плитами і проводять фінішну обробку підлоги.

Модульні або дерев’яні системи

Даний спосіб укладання передбачає монтаж теплої підлоги поверх дерев’яного настилу. Проводять його наступним чином:
Спочатку укладають шар теплоізоляції.
На ньому мають заздалегідь приготовані модулі з ДСП. У них, згідно з кресленнями, вирізують спеціальні пази, в яких вистилають алюмінієву пластину, а також канали для труб.
Зверху конструкцію закривають гипсоволокнистыми плитами і за них виконують фінішну обробку.

Рейковий тип

Рейковий спосіб укладання застосовують тільки в приміщеннях другого поверху, де можна використовувати найбільш тонкий шар утеплювача. Технологія монтажу така:

Між тонкими лагами перекриття укладають мінеральну вату.
Зверху її закривають за допомогою дощок, товщина яких не повинна бути менше 28 міліметрів. Дошки прибивають таким чином, щоб між ними залишалися пази шириною 20 мм.
У них вставляють алюмінієві пластини, а потім укладають труби.
Зверху настил закривають гипсоволокнистыми плитами, на які ляже фінішне покриття.

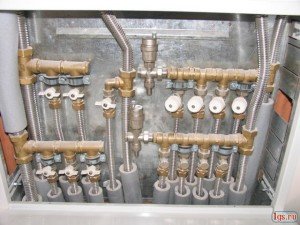

Встановлення колекторної групи

Водяні теплі підлоги з ефективних гнучких труб

Всі перераховані способи показують, як правильно укласти трубопровідну магістраль. Але труби необхідно підключити до системи гарячого водопостачання, тому без придбання спеціального колекторного шафи не обійтися.

Він продається в готовому вигляді, встановлюється в зручному місці і закріплюється біля стіни, до якої підведено необхідні комунікації. Після установки шафи залишається завести в нього подає й поворотну трубу. Система повинна замкнутися. Тому першу трубу підключають до магістралі, що сполучає систему теплої підлоги і опалювальний котел — вона буде працювати на подачу теплоносія.

Друга труба буде виконувати протилежну функцію. Її завдання — доставити назад в котел охололу воду, яка встигла пройти по всій системі теплої підлоги. Циркуляцію забезпечує вбудований насос.

Зверніть увагу! На вхідних і зворотній трубі обов’язково потрібно встановити запірні вентилі. Їх з’єднують з пластиковою трубою за допомогою компресорного фітинга. Далі з одного боку приєднують колектор, а з іншого — повітровідвідник і зливний кран. Ставити просто заглушку нераціонально.

Узагальнення по темі

Розповісти в рамках однієї статті про всі особливості монтажу теплої підлоги практично неможливо. Тому наш огляд не претендує на звання докладної інструкції. Але він допоможе скласти загальне уявлення про існуючі можливості, реально оцінити складність монтажу, свої сили і вирішити для себе — збирати систему самому або запросити професіоналів.

У будь-якому випадку водяна тепла підлога подарує очікуване відчуття комфорту, а також дозволить належно оцінити ті переваги, які забезпечують сучасні ремонтні технології.
