Наявність в лазні води істотно підвищує комфортність прийняття водних процедур і полегшує підготовку лазні. Крім того, немає потреби відводити спеціальні місця в приміщеннях для ємностей під воду, відпадає необхідність періодичного наповнення цих ємностей водою.
Носити воду відрами важко і вже не актуально
При відсутності водопроводу бочки наповнюються водою з запасом, надлишки після лазні виливаються на підлогу, в іншому випадку вона замерзне взимку і лід зашкодить ємності, а влітку в результаті тривалого стояння води в ній розмножуються різні мікроорганізми і бактерії – вода набуває неприємний колір і запах.
Є ще один плюс водопроводу в бані – значно скорочується кількість виливаної води під баню, а це завжди проблема для дерев’яних конструкцій та фундаменту.
Водопостачання в лазні — це зручно і економічно
Як можна своїми руками провести воду в баню, яке для цього потрібне обладнання і які будівельні роботи слід виконувати? Щоб прийняти оптимальне рішення в кожному конкретному випадку, слід ознайомитися з існуючими видами і схемами водопостачання лазні.
Водопостачання лазні своїми руками
Зміст матеріалу
- 1 Типи водопостачання
- 1.1 Літній водопостачання
- 1.2 Зимовий водопостачання
- 2 Насоси і труби для водопостачання
- 2.1 Поплавкові
- 2.2 Занурювальні
- 2.3 Насоси з гідроакумулятора
- 2.4 Глибинні
- 3 Звідки можна брати воду
- 4 Як зробити водопостачання лазні своїми руками
- 4.1 Відео — Фільтр для насоса в колодязь свердловину
- 4.2 Відео — Розрахунок насоса для водопостачання
- 4.3 Відео — Установка насоса
- 4.4 Відео — Вибір, обв’язку і установка насоса в свердловину
- 5 Як регулювати насосну станцію
- 5.1 Відео — Перший запуск насосної станції на базі заглибного насоса
- 6 Внутрішня розводка трубопроводів
- 6.1 Відео – Як зробити водопровід з колодязя
Типи водопостачання
Залежно від періодичності використання лазні водопостачання може бути річним або всесезонним.
Літній водопостачання
Принципова схема водопостачання
Найпростіший, але і самий незручний спосіб водопостачання.
Переваги
Водопровідні труби прокладаються по поверхні ділянки, що не потрібно виконувати великий обсяг земляних робіт для копання траншей. Можна користуватися дешевими м’якими шлангами, значно зменшується кількість дорогої водопровідної арматури, шланги можна класти по найкоротшому маршруту від джерела води до лазні. І головна перевага – дешевизна облаштування літнього водопостачання.
Річний водоподвод
Розводка труб для річного водопроводу
Недоліки
Кожен сезон шланги потрібно прибирати в тепле приміщення, в поверхневих трубах повністю спускати воду. Якщо раптово вдарили нічні заморозки, шланги і труби можуть вийти з ладу, а для покупки нових потрібна чимала сума грошей. Але самий головний недолік – неможливість приймати лазневі процедури взимку. Якщо ж виникає необхідність користуватися лазнею в зимовий період часу, то потрібно встановлювати в приміщеннях тару під воду і носити відрами.
Літній водопровід
Літній водопостачання роблять в крайніх випадках, і то лише як тимчасове рішення проблеми. Існує кілька причин, що не дозволяють відразу зробити зимовий підведення води, і це не тільки відсутність фінансів. Наприклад, на ділянці можуть тривати будівельні роботи на інших об’єктах, що не дозволяє копати траншеї в необхідних місцях чи є можливість підключення до загальних інженерних мереж, але потрібен час для узгодження різних дозвільних документів і т. д.
Взимку в неопалюваній бані вся наявна вода замерзає
Зимовий водопостачання
Як свідчить практика, навіть ті власники лазень, які спочатку робили літній водопостачання, з часом обов’язково переробляють його на зимове. Тому ми радимо відразу робити зимовий варіант, не втрачати час і гроші на тимчасові водопроводи.
Зимовий водопостачання
Переваги
Головне – безперебійне наявність води в будь-який час року. Немає потреби стежити за температурою повітря і переживати про збереження труб і шлангів під час раптових приморозків. Крім того, не втрачається час на періодичний демонтаж устаткування і повторне його підключення.
Монтажна схема зимового водопостачання
Недоліки
Головний недолік – зростання кошторисної вартості виконання робіт та придбання обладнання. Другий недолік – досить великий обсяг земляних робіт і виникнення проблем, пов’язаних з такими роботами.
Висновок – все одно робіть зимовий водопостачання, у результаті це дасть вам змогу заощадити гроші і час. Краще один раз витратити кошти на даний водопостачання, ніж спочатку встановлювати тимчасове, а потім все одно переходити на зимовий.
Рекомендуємо відразу подбати про зимовий водопроводі в лазні
Тепер розглянемо, яке обладнання використовується для водопостачання лазні.
Насоси і труби для водопостачання
Побутових насосів для подачі води існує величезна кількість, вони в широких межах відрізняються технічними характеристиками. При виборі конкретної моделі і типу потрібно враховувати індивідуальні особливості водопостачання лазні: глибину забору води, висоту подачі, довжину трубопроводів і необхідність автоматизації водозабору. Розглянемо кожен тип насосів більш докладно.
Поплавкові
Поплавкові насоси
Встановлюються на поверхні водозабору відкритих джерел води: ставок, річка або колодязь. Придатні тільки для літнього водопостачання.
Поплавковий насос — фото
Недоліки – відносно невелика потужність і відсутність вбудованих систем автоматичного включення/виключення, можуть працювати тільки при плюсових температурах, вимагають установки ємностей під воду.
Переваги – незалежність від рівня води в джерелі, поплавкові насоси плавають на поверхні водозабору, всмоктуючий патрубок завжди знаходиться під водою, разом з нею піднімається/опускається.
Занурювальні
Дренажний насос
Занурюються під воду на невелику глибину, після занурення фіксуються нержавіючими тросиками або міцними поліамідними мотузками.
Насос ГНОМ
Переваги – допускається використання при негативних температурах – постійно знаходяться під поверхнею води.
Це ж перевага може стати недоліком – при значному зниженні рівня води в джерелі всмоктуючий патрубок оголюється, робота насоса припиняється. Не відрізняються великою потужністю, вимагають окремих накопичувачів води, не мають вбудованої електроніки управління.
Монтаж заглибного насоса в колодязь
Поплавкові і занурювальні насоси, на відміну від інших типів, можуть подавати воду гнучкими шлангами, у них немає магістралей, що працюють з розрідженням. Що стосується автоматики, то її можна зробити самостійно або придбати окремо в спеціалізованих магазинах. Ці два типи насосів відносяться до категорії найбільш дешевих, використовуються головним чином під час установки річного водопостачання лазні. Їх легко обслуговувати і ремонтувати, вони завжди знаходяться у зоні швидкого доступу.
Процес опускання заглибного насоса в колодязь за трос
Насоси з гідроакумулятора
Досить нове обладнання, універсального використання.
Насоси з гідроакумулятора
Переваги
Мають вбудовану автоматику включення/вимикання в залежності від тиску в гидроаккумуляторе – є можливість підключати будь-яке обладнання, напір води має стабільні показники. По потужності значно перевершують вищеописані, для них не потрібні додаткові ємності під воду. Можуть всмоктувати воду з певної глибини, так і подавати її на розрахункову висоту. Під час вибору конкретної марки уважно вивчайте інструкцію до насосів, звертайте увагу на глибину всмоктування і висоту подачі, це дуже важливі критерії. Насоси з гідроакумулятора можуть брати воду з відкритих джерел, так і з неглибоких свердловин.
Гідроакумулятор горизонтального типу
Недоліки
Досить висока вартість, допускається монтаж тільки в теплих приміщеннях. Якщо є ймовірність промерзання лазні, то треба вирішувати питання з утепленням насоса або зливати з нього воду. Зливати/заливати воду досить довго, крім того, доведеться встановлювати додаткову водозапорную арматуру для зливу води з вертикальних стояків трубопроводів. Ще один недолік – агрегати досить гучні, постійне включення/вимикання електричного двигуна може викликати відчуття дискомфорту.
Глибинні
Глибинний насос для свердловини
Найдорожчі, надійні та потужні насоси. Застосовуються для установки в глибоких свердловинах, мають власну багатоступеневий захист від замулювання і коротких замикань. Використовувати тільки для однієї лазні економічно невигідно, рекомендується здобувати такі насоси для влаштування водогону у всіх спорудах, наявних на дачній ділянці. Недолік – потрібно накопичувач води, в більшості випадків у цих цілях використовується водонапірна башта Рожновського.
Водонапірні башти Рожновського різних обсягів
Глибинні насоси опускаються в свердловини тільки на металевих трубах, застосування пластикових виключено.
Глибинні насоси
Схема підключення глибинного насоса
Звідки можна брати воду
ИсточникОписаниеИллюстрация
Відкриті джерела: річка або ставок.Якщо, звичайно, вони є на ділянці. Переваги – нуль витрат. Недоліки – можуть бути питання до якості води, збільшуються ризики засмічення насосів.
Забір води з відкритого джерела
Колодязі.Для більшості лазень – оптимальне рішення. За якістю придатна для приготування їжі – вода з колодязів може застосовуватися не тільки для лазні, але і для житлового будинку.
Колодязі
Свердловини. Можуть бути неглибокими (пісок) або глибокими (вапняк). Губіна перше не перевищує 20 метрів, конкретні значення залежать від геодезичних особливостей місцевості і водного балансу ґрунтів. Переваги дрібних свердловин – відносно невисока вартість. Недоліки – низький дебет води, великі ризики замуліваніе свердловини і засмічення насоса. Якщо вода з свердловин береться регулярно – ризики замулювання зменшуються, іл всмоктується насосом, сітчастий фільтр очищається. Але якщо свердловиною користуються дуже рідко, то замулювання настає швидко. Другі свердловини мають найвищі показники за всіма параметрами. Але є у них і істотний недолік – висока вартість робіт. Глибина буріння може становити кілька десятків метрів і більш.
Свердловини
При виборі конкретного місця забору води приймайте до уваги максимальну кількість індивідуальних факторів – це аксіома будь-якого планування. Наш додатковий рада – плануйте на кілька кроків вперед, не живіть сьогоднішнім днем. Якщо на даний момент вам досить забирати воду для лазні зі ставка, то майте на увазі, що через кілька років ніхто такою водою користуватися не побажає. Навіщо двічі виконувати одну і ту ж роботу? Робіть відразу нормальний водоподвод, це значно розширить його можливості.
Як зробити водопостачання лазні своїми руками
Розглянемо один з вдалих за всіма параметрами варіантів – зимовий водоподвод з колодязя з використанням насосної станції та гідроакумулятора.

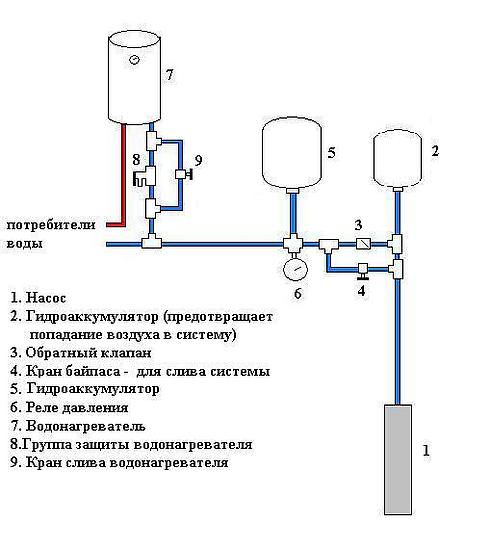

Типова схема підключення станції з гідроакумулятором
Крок 1. Попередня планування та придбання обладнання.
Першим ділом намалюйте схему водопроводу. Вкажіть, де саме в лазні буде встановлена насосна станція, до яких споживачам підключається вода, звідки здійснюється забір. Ми розглядаємо випадок, коли колодязь на ділянці вже є, якщо його немає – доведеться копати. Це досить складні роботи, як правильно копається колодязь розповімо в наступній нашій статті.
Схема намальована – починайте рахувати кількість запірної арматури і фітингу. Ви повинні знати, скільки потрібно косинців, трійників і з’єднувальних муфт для водопроводу, в якій кількості потрібні крани, фільтри і т. д.
Види фітингів
Додатковий фільтр потрібно встановлювати біля насоса. Насос має один фільтр комплектації на зворотному погружном клапані, але розміри осередків сітки можуть утримувати лише грубозернистий пісок. А насос боїться і дрібних абразивних частинок, такий фільтр їх не ловить.
Відео — Фільтр для насоса в колодязь свердловину
Відео — Розрахунок насоса для водопостачання
Для водопроводу можна використовувати гнучкі поліетиленові труби, що з’єднуються розбірними муфтами або пластикові труби, що з’єднуються спеціальним зварювальним апаратом.
Поліетиленові труби
Фітинги для поліетиленових труб
Порядок з’єднання пластикових водопровідних поліетиленових труб
Рекомендуємо користуватися першим варіантом для прокладки труб в траншеї, такі з’єднання досить надійні, при виникненні розривних навантажень труба трохи витягується з гумового ущільнювача, це передбачено пристроєм муфт. Герметичність з’єднання не порушується, що дуже важливо, якщо водопровід у траншеї.
У лазні можна застосовувати пластикові труби, для їх з’єднання потрібно мати спеціальний зварювальний апарат, коштує він недорого, в господарстві завжди стане у пригоді. Діаметр забірних і магістральних труб не менше двох дюймів, розводку по приміщенню можна робити трубами меншого діаметру. Для переходу з одного діаметра труби до іншого використовуйте спеціальні перехідники.
Правильне з’єднання трубопроводу ПП
Поліпропіленові труби
З’єднання труб
Далі вам потрібно зробити виміри відстаней, поворотів, вигинів і т. д. Ще раз продумайте, скільки знадобиться кранів і де саме вони будуть встановлені.
Тепер можна відправлятися в магазин, досвідчені продавці-консультанти нададуть вам додаткові поради щодо оптимальної комплектації вибраного обладнання. Комплектація залежить від виробника і виду обладнання.
Ми радимо до насоса придбати додаткові гідроакумулятори.
Бак розширювальний (гідроакумулятор) горизонтальний. Розрахунок гідроакумулятора
Справа в тому, що встановлені на насосній станції мають невеликий об’єм накопичувача, в більшості випадків він не перевищує п’яти літрів. Точніше сказати неможливо, об’єм накопиченої води залежить від встановленого тиску. Невеликий запас води стає причиною частого включення/вимикання електричного двигуна. Це створює дискомфорт і негативно впливає на обмотки статора і ротора. Для лазні цілком достатньо встановити додатковий гідроакумулятор на п’ятдесят літрів.
Насосна станція з додатковим гідроакумулятором

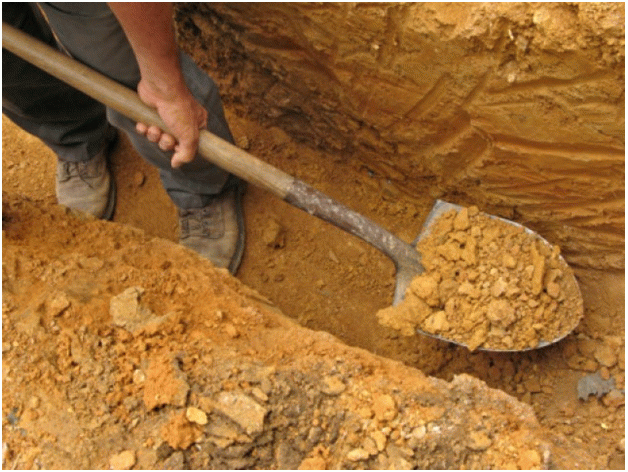

Крок 2. Зробіть розмітку і викопайте траншею
Намагайтеся не прокладати трубу в тих місцях, де в подальшому плануються інші споруди. Ваша труба, звичайно, не газова магістраль, але створювати собі додаткові труднощі не варто. Глибина траншеї – не нижче рівня промерзання грунту. Для того щоб виключити ризики пошкодження пластикових труб камінням, на дно траншеї потрібно насипати піщану подушку товщиною приблизно 5 сантиметрів, зверху труби також засипаються спочатку піском, а потім землею. Якщо ваша земля не має каменів – захист піском можете не робити.
Траншея для водопроводу
Подкопайте одне з кілець колодязя, за допомогою перфоратора зробіть в кільці наскрізний отвір під трубу, отвір повинен бути на 10?20 сантиметрів вище рівня води. Розміри отвори повинні дозволяти працювати в ньому руками, перед засипанням траншеї землею велика діра закриється будь-яким шматком товстостінного оцинкованого металу або пластиком. Введення трубопроводу в баню залежить від типу фундаменту, стрічковий доведеться підкопувати.
Водопровідна труба проходить під фундаментом будинку і під дренажної трубою навколо будинку
Відкритий ділянку труби з землі в підлогу лазні потрібно ретельно утеплити. Є відмінні промислові утеплювачі для трубопроводів, але ми рекомендуємо посилити їх – зробити навколо труби дерев’яний короб і наповнити його скловатою. Розміри короба по периметру не менше 50?50 сантиметрів.
Водопровідна труба (синя), прокладається в парі з електричним кабелем для живлення насоса в свердловині. Провід прокладений у чорній трубі для додаткового захисту
Крок 3. Виміряйте глибину води в колодязі
Для цього треба до кінця довгої мотузки прив’язати будь-який вантаж і опустити його в колодязь до упору з дном. Відріжте вертикальний стояк таким чином, щоб сітка зворотного клапана не діставала до дна 20?30сантметров. Це потрібно для того, щоб під час сезонних коливань рівня води клапан завжди був у воді. Невелике узвишшя над дном виключить засмоктування мула.
Крок 4. Опустіть у колодязь забірну трубу
У комплекті з насосом реалізується зворотний клапан із сітчастим фільтром, закріпіть його на кінці відрізка труби.
Забір води з колодязя
Важливо. Не купуйте китайські зворотні клапани з пластику. Вони працюють не більше року, неякісний пластик ламається. Щоб замінити зворотний клапан доведеться відкопувати траншею. Це досить важко навіть влітку, а якщо поломка трапиться взимку? Відповідальні виробники виготовляють такі клапани з бронзи або латуні, купуйте тільки їх.
Пластикову трубу можна різати ножівкою по металу або болгаркою. Для зняття задирок та виготовлення фаски в магазинах реалізуються спеціальні пристосування, але купувати їх не варто. Справа в тому, що вони можуть зробити фаску тільки в тому випадку, якщо зріз буде ідеально перпендикулярним до осі труби, домогтися вручну цього неможливо. Фаска відмінно знімається гострим ножем або робиться болгаркою з плоскою боку диска. Без фаски можна пошкодити гумовий ущільнювач муфти, а навіть незначний підсмоктування повітря може стати причиною відмови роботи насоса. Доведеться шукати місце підсосу і змінювати сполучну муфту або ущільнювальні кільця.

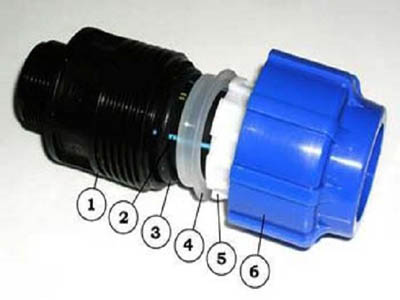

Розбірний пластиковий фітінг
Забірна вертикальна труба з’єднується з горизонтальною з’єднувальним косинцем, робити це досить незручно, доводиться обидві руки просовувати в отвір бетонного кільця колодязя. Звертайте увагу, щоб з’єднання було абсолютно герметичним.
Відео — Установка насоса
Крок 5. Приєднайте до виходу косинця горизонтальну трубу, що лежить в траншеї
Далі виконуйте монтаж трубопроводу таким же способом до виведення його в баню.
Крок 6. Насосну станцію потрібно утеплити
Ми рекомендуємо додатково підготувати для неї приямок в землі, це значно зменшить ризики замерзання. Приямок слід закрити щільною кришкою, всі поверхні можна оббити листами пінопласту товщиною приблизно десять сантиметрів.
Утеплення насосної станції
Як утеплити насосну станцію
Труба підведена до насоса насос встановлений в лазні. На цьому зовнішні роботи завершені, можна зробити внутрішню розводку трубопроводів. Для внутрішньої розводки краще використовувати пластикові труби, з’єднання виконувати спеціальним зварювальним апаратом.
Поки траншея не засипана, потрібно перевірити працездатність насоса. Залийте в нього воду, вода повинна заповнити весь трубопровід в траншеї і витиснути повітря. Це може зайняти досить багато часу. Під час першого пуску насоса слід полегшити закачування, в трубах ще може залишатися повітря, насос повинен вигнати його. Перед включенням двигуна відкрийте кран з гідроакумулятора, нехай вода з повітрям йдуть без тиску. Таким чином вам вдасться прискорити прокачування трубопроводу, повністю видалити повітря із системи і зменшити навантаження на насос.
Важливо. Під час прокладання трубопроводу в траншеї намагайтеся, щоб по всій трасі він лежав рівно. В іншому випадку неминуче з’являться повітряні пробки, видалити їх буде складно.
Відео — Вибір, обв’язку і установка насоса в свердловину
Як регулювати насосну станцію
Насос з гідроакумулятором може регулюватися на тиск включення/вимикання двигуна. Заводські установки не зовсім відповідають вимогам лазні, вони розраховані на підключення побутової техніки, що працює при тиску води приблизно 2,2 атм. Рекомендуємо зменшити тиск, це значно зменшить навантаження на двигун і збільшить ємність гідроакумулятора. Як це робиться?
Гарантуємо, що такі прості зміни технічних характеристик спрацьовування збільшать термін експлуатації насоса мінімум в півтора рази. Крім того, значно зменшиться шумність під час роботи. Обов’язково перед входом у насос поставте додатковий фільтр води.
Відео — Перший запуск насосної станції на базі заглибного насоса
Внутрішня розводка трубопроводів
Спрощена правильно виконана схема водопроводу
Треба діяти згідно з намальованою схемою, роботи виконуйте, не кваплячись. Справа в тому, що після виявлення помилки запаяний з’єднання доведеться обрізати і робити нове, для цього потрібно застосовувати додаткові муфти, а вони не прикрашають водопровід. Не сваривайте всі відрізки поспіль, іноді потрібно одне з’єднання пропустити, зварити наступне, а потім повернутися до попереднього. Всі рішення розповісти у статті неможливо, тим більше, не знаючи вашу схему. Знову повторимо попередній рада – думайте на кілька кроків або технологічних операцій вперед.
Зварювальний апарат
Зварювання поліпропіленових труб
