Вікна на даху будинку: інструкція по будівництву

Дахи житлових будинків бувають дуже різними, але найбільшою популярністю користуються конструкції з похилими схилами. Вони дозволяють облаштувати просторий горище, забезпечують природний і швидкий схід дощових вод і снігу, надають споруді затишний і завершений вигляд. Крім того, в похилих дахах можна організувати додаткове вікно для вентиляції, освітлення і просто для краси. Про те, як зробити вікно в даху, читайте в цій статті.

Зміст

  • Навіщо потрібні вікна в даху?
    • Види вікон
  • Монтаж слухового вікна
    • Виготовлення каркасу
    • Монтаж розжолобків
  • Монтаж мансардних вікон

Вікна, вбудовані в покрівлю, бувають мансардними і слуховими, але суть від цього, по великому рахунку, не змінюється. Спочатку такі вікна були призначені для провітрювання горища, але пізніше вони стали використовуватися для додаткового освітлення та візуального розширення простору. Так, коли в Європі спостерігалося перенаселення, люди шукали можливість використовувати кожен квадратний метр житлової площі з користю, тому робили з горищ додаткові кімнати. А щоб менше витрачатися на освітлення, розширили і модифікували маленькі слухові віконця, перетворивши їх у додаткове джерело природного світла.

До речі, а ви знаєте, чому слухові вікна так називаються? Відео нижче відповість на це питання:

Цікаво: В Середні століття була мода пишно прикрашати вікна в даху у відповідності зі стилістикою фасаду будівлі. Їх називали люкарнами. Після Другої світової війни скромні слухові віконця змінились і розширилися – так з’явилися мансардні вікна, які й донині дуже популярні.

Отже, навіщо ж сьогодні багато ставлять слухові вікна на даху:

  • Вони дають додаткове освітлення горищного приміщення.
  • Забезпечують регулярну і якісну вентиляцію підпокрівельного приміщення, що продовжує термін експлуатації матеріалів пирога.
  • В окремих випадках горищне вікно забезпечує додатковий вихід на дах для її профілактичного ремонту.
  • Красиво оформлене слухове або мансардне вікно надає оригінальний зовнішній вигляд архітектурної композиції.
  • Можуть служити додатковим аварійним виходом.
  • Види вікон

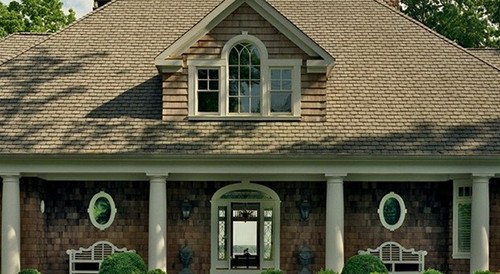

    Перш ніж займатися установкою вікна в дах, слід розібратися в різновидах таких конструкцій. Слухові вікна виглядають як маленькі «будиночки» з двома скатами. Мансардні розміщуються врівень зі скатом основної покрівлі та не захищені навісом, тому пропускають більше сонячного світла. Іншими словами, слухові вікна розташовують вертикально, а мансардні – горизонтально (повторюють геометрію ската покрівлі). Відповідно, для вертикальних вікон необхідно будувати додатковий каркас, що буде описано далі.

    Вікна на даху будинку: інструкція по будівництву

    У більшості випадків слухові вікна виглядають як трикутники. Головна особливість їх у тому, що фронтонна сторона не заглиблюється всередину, а коштує в єдиній площині з фасадом. У гострокутних покрівлях можна розташовувати на фронтоні вікна з великими рамами, використовуючи оригінальні деталі, схожі на зведення соборів. Якщо ж ви збираєтеся ставити вікно з односхилим дахом, то на ній слід розмістити окремі водостічні жолоби. Мінімально допустимий ухил такий даху становить 5-15°.

    Вікна на даху будинку: інструкція по будівництву

    Незважаючи на те що сьогодні вибирають багато слухові вікна, більшість все ж таки віддає перевагу мансардним конструкцій. Оскільки вони розташовуються в одній площині з покрівлею, здатні пропускати більше світла, займають менше місця, так і зробити їх набагато простіше.

    І все-таки, який тип вікна вибрати? Якщо ви живете в старому будинку з характерними архітектурними ознаками своєї епохи, то найкраще побудувати слухове вікно. Для більш сучасних конструкцій підійдуть мансардні вікна. Для монтажу перших потрібні спеціальні ніші в покрівлі, оскільки каркас кроквяної системи і боковин вікна потребує великої кількості місць кріплення з основною покрівлею.

    Читайте також:
    Робимо вино будинку

    Вікна на даху будинку: інструкція по будівництву

    Мансардне вікно достатньо закріпити між кроквами покрівлі. Вони будуть виконувати функцію бар’єра для водних потоків, а тому їх найкраще ставити на похилих дахах з кутом нахилу 15-20°. Вікна мансардного типу являють собою досить складні конструкції з продуманою захистом від холоду, вітру і вологи. Виготовити таке вікно самостійно не представляється можливим, тому найрозумніше придбати його у відповідній фірмі.

    Монтаж слухового вікна

    Оскільки конструкція слухового вікна на даху дуже складна, перш ніж приступати до його будівництва або відправлятися в магазин за матеріалами, необхідно скласти докладний креслення. На зображенні нижче показана одна з можливих схем облаштування на двосхилому даху.

    Вікна на даху будинку: інструкція по будівництву

    Порада: Щоб обчислити габарити і кількість слухових вікон, необхідних для повноцінного освітлення і провітрювання горища, скористайтеся простим правилом: їх сумарна ширина повинна бути не більше ? ширини підпокрівельного простору.

    Зовсім необов’язково розміщувати вікна в один ряд, вони будуть красиво виглядати і на різних рівнях. Нижній край повинен бути розташований в 90 см від підлоги горища, а висота вікна може становити 1,5-2 м або вище, на скільки дозволяє стелю приміщення. Логічно, що чим вище вікно, тим більше світла вона буде пропускати.

    Вікна на даху будинку: інструкція по будівництву

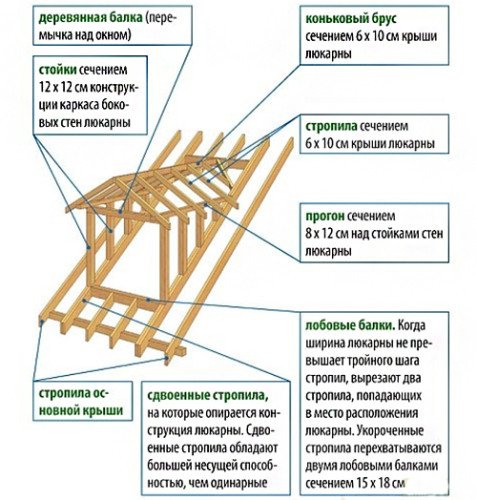

    Виготовлення каркасу

    Облаштування слухового вікна потрібно починати з розробки та облаштування каркасної системи. Найкраще робити це одночасно з монтажем кроквяної системи загальної даху. У подібній конструкції передбачена своя конькова балка, крокви та лати, на яку потім будуть покладені шари покрівельного пирога. Простіше кажучи, щоб отримати слухове вікно, треба на даху спорудити ще одну таку ж дах в мініатюрі.

    Вікна на даху будинку: інструкція по будівництву

    Специфіка проведення монтажних робіт:

  • Захистіть отвори вікна кроквяними ногами. Для їх виготовлення рекомендується вибирати високоміцні матеріали, які зможуть витримувати навантаження від всіх конструктивних елементів вікна, включаючи склопакети, решетування і покрівельне покриття.
  • Укладіть поперечні балки – нижня повинна знаходитися на одному рівні з зовнішньою стіною, а місце кріплення верхньої залежить від того, наскільки високим ви захочете зробити вікно.
  • Встановіть вертикальні стійки, оперев їх на нижню балку, після чого зв’яжіть їх у верхній частині поперечкою.
  • Поздовжніми брусами скріпіть отриману раму з верхньою балкою, яка впирається на крокви.
  • В результаті у вас вийде каркас, який згодом потрібно доповнити кроквяної системою. Її будують за тим же принципом, що й для основної покрівлі будинку.
  • Важливий момент: Коли ви будете закріплювати балки-перемички, не варто робити врубки до кроквяних ногах підстави, оскільки це зробить їх менш міцними. Прикріплюйте всі конструктивні елементи різними металевими кріпильними деталями.

    Коли ви облаштували каркас, перевірте його розташування у просторі, скорегувавши вертикаль і горизонталь за допомогою будівельного рівня й схилу. Не можна допускати перекосів ні при яких умовах, навіть мінімальних. Тільки після цього можна починати укладати коник і крокви даху вікна. Їх слід вирізати з дерева за заздалегідь підготовленим шаблоном.

    Вікна на даху будинку: інструкція по будівництву

    Боковини вікна рекомендується обробляти гідрофобними матеріалами. Найкраще монтувати покрівельне покриття основної даху і слухового вікна в один і той же час, звертаючи особливу увагу на потенційні місця протікання. Це можуть бути різні стики, кути, місця виходу труб і вентиляційних отворів. Робіть там посилену гідроізоляцію за допомогою мембран, притискних планок і силіконових атмосферостійких герметиків.

    Читайте також:
    Як самостійно зробити світломузику в машині

    Монтаж розжолобків

    Технологія будівництва та встановлення слухового вікна здається дуже схожою з облаштуванням звичайної многощипцовой покрівлі, однак тут є кілька вагомих відмінностей. Так, зазвичай скати у многощипцовой конструкції розташовані під одним кутом. Ухил навісу вікна складає 64°, і якщо його встановити на покрівлю з ухилом 40°, то для цього потрібно спорудити нестандартні разжелобки або енди. При цьому верх і низ будують за різними технологіями. Для будівництва верхівки застосовують накосние крокви і на них спирають нарожники під кутом 64°.

    Вікна на даху будинку: інструкція по будівництву

    Як роблять подібні вікна на даху будинку:

  • Перенесіть на підлогу центральну точку перетину розжолобка балки з коником.
  • По лінійці проведіть лінію від цієї позначки до розі бічної стінки і до коньковому брусу. Ці дві лінії будуть проекцією конькової балки і енду в горизонталі.
  • Знайдіть кут між цими двома лініями і під цим кутом запиліть нижній торець розжолобка балки, щоб він зміг чітко пристати до бічної стінки.
  • Натягніть шнурок або волосінь між коником і кутом боковини та знайдіть кут зрізу верхньої частини балки. Виміряйте відстань між цими точками — це і буде довжина розжолобка балки.
  • Перенесіть лінію проекції на бічній брус і виміряйте довжину нижнього торцевого зрізу.
  • Коли з вимірами покінчено, виконайте розмітку заготовки в точці установки балки, розріжте її по довжині і зробіть запили на краях під кутом 18°, 72° і поставте їх на місце.

    Порада: Для кожного такого вікна потрібно зробити кілька таких дзеркальних кроквяних балок. Для нарожников краще всього заздалегідь зробити шаблон, щоб потім не вимірювати кожен раз.

    В нижній частині вікна, де внутрішня поверхня м’якої даху захована бічними стінками і непомітна з боку мансардного приміщення, фахівці вдаються до спрощеного методу монтажу розжолобка. На обшивку покрівлі прибивають ендову балку і спирають на неї торці крокв покрівлі вікна. Відповідно, цю роботу виконують після укладання обшивки основної покрівлі фанерою або іншим листовим матеріалом. Щоб збільшити міцність такої обшивки, настилати листи найкраще від бічних стін вікон.

    Вікна на даху будинку: інструкція по будівництву

    Як дізнатися габарити і місце розташування опорної балки:

  • Між кінцем кроквяної балки і зовнішнім кінцем фронтону натягніть спеціальний крейдяної шнурок.
  • Відбийте шнурком крейдову лінію.
  • Виміряйте довжина цієї лінії і виріжте заготовку.
  • Зріжте її зовнішній бічній кінець під кутом 64°.
  • Прибийте балку вздовж крейдяної розмітки.
  • Заготовки нижніх крокв найпростіше робити за шаблоном, а перед монтажем тільки підпиляти кінці до потрібних розмірів. Після установки всіх деталей залишається лише обшити дах вікна вологостійкою фанерою і покрівельним матеріалом. Укладати фанеру слід зверху від конькової балки, особливо якщо ви працюєте з крутими схилами. Встаньте на саму верхівку і розташуйте цілісний фанерний лист, розташувавши його чітко вздовж верхнього торця коника. Після його фіксації можна спуститися вниз, виміряти і підігнати інші кутові деталі.

    Монтаж мансардних вікон

    Встановити вікна в мансардного даху буде набагато простіше, адже для них не потрібно будувати персональні «будиночки». Але саме з цієї причини до таких конструкцій пред’являються підвищені вимоги. Так, необхідно дотримуватися граничну точність у вимірах, зробити дуже жорстку раму і простежити, щоб усі вікно мало підвищеними теплофізичними характеристиками.

    Читайте також:
    Підготовка підлоги під ламінат - покрокова інструкція

    Вікна на даху будинку: інструкція по будівництву

    Конструкція мансардного вікна нагадує листковий пиріг з різних ізоляційних деталей, засувок і примочок. Ми вже говорили раніше, що зробити такий своїми руками не вийде, тому краще ознайомитися з пропозиціями на ринку і вибрати найбільш підходяще.

    Вікна на даху будинку: інструкція по будівництву

    Щоб правильно встановити вікно, треба знати з чого вона складається:

  • Маркізет – захист від зовнішніх механічних впливів.
  • Оклад – може бути виконаний з різних матеріалів і підбирається в залежності від покрівельного покриття, що дозволяє розташувати вікно максимально врівень зі скатом даху. Оклади бувають гладкими, для дахів з бітумної черепиці з хвилею не більше 8 мм, 16 мм, 30 мм і т. д.
  • Мансардне вікно – власне, сам склопакет.
  • Захисний контур для тепло – і гідроізоляції.
  • Жалюзі або штори – часто не йдуть в комплекті і купуються окремо у відповідності з дизайном інтер’єру мансарди.
  • Внутрішні укоси.
  • Коли ви визначилися, скільки вікон треба встановити в даху, і якими будуть їхні розміри, слід зробити розмітку. Для цього позначте їх місцерозташування зсередини, поставивши мітки з запасом в 2-3 см справа і зліва і в 10-15 см зверху і знизу.

    Вікна на даху будинку: інструкція по будівництву

    Як поставити мансардне вікно:

  • Виріжте шматок гідроізоляційного матеріалу у відповідності з розмірами вікна, залишивши запас близько 20 см з кожного боку.
  • Зніміть сектор основної покрівлі, де буде розташоване вікно, або виріжте його.
  • Видаліть при необхідності деталі кроквяної системи, що заважають роботі.
  • Прибийте у нижній частині на відстані 8-10 см від решетування опорний брус з перетином 50 мм.
  • Прибийте до бруса нижню частину гідроізоляційного полотна.
  • Верхній кінець гідроізоляції прикріпіть до верхньої решетуванні.
  • Витягніть бічні краї гідроізоляції назовні.
  • Кріплення рами здійснюється згідно з особливостями конструкції. Оскільки вікна від різних виробників небагато відрізняються, то буде корисно ознайомитися з додається в комплекті інструкцією або проконсультуватися безпосередньо у представника фірми.
  • Після установки рами прикріпіть до неї кронштейни. Нижні фіксуйте міцно, а верхні відразу сильно не затягуйте, оскільки вони ще знадобляться для коригування положення стулки.
  • До верхньої частини рами прикріпіть утеплювач.
  • Внизу теплоізоляцію укладіть на опорний брус.
  • Встановіть стулку і відрегулюйте щільність її прилягання за допомогою верхніх кронштейнів. Після цього їх можна остаточно затягнути.
  • Прикріпіть бічні кінці гідроізоляційного полотна до рами, а потім покладіть туди утеплювач.
  • У верхній частині встановіть дренажний жолоб у відповідності з конструктивними особливостями даної моделі вікна (можливо, знову буде потрібно консультація виробника).
  • Розташуйте навколо вікна фартух, який захистить його від протікань, і прикріпіть його до рами, верхньої решетування, опорного бруса і крокв. Краї фартуха просуньте під решетування, а верхню частину заведіть під ринву.
  • Порада: Не варто застосовувати монтажну піну для додаткової гідроізоляції, оскільки її напір може порушити коректне розташування вікна. Використовуйте для цього атмосферостійкі герметики.

    Як бачите, установка вікон в даху будинку досить складна і пов’язана з певним ризиком. Якщо ви все ж вирішили, що впораєтеся з цією роботою самостійно, подбайте про особисту безпеку і придбайте якісне спорядження для висотних робіт.
